Khớp Nối Xoay 3D Đơn Giản - Dễ In, Tùy Chỉnh Kích Thước

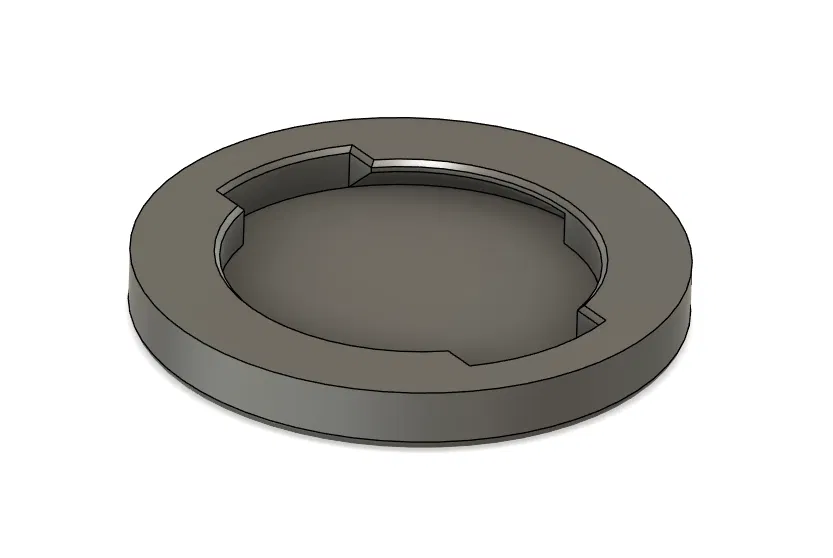

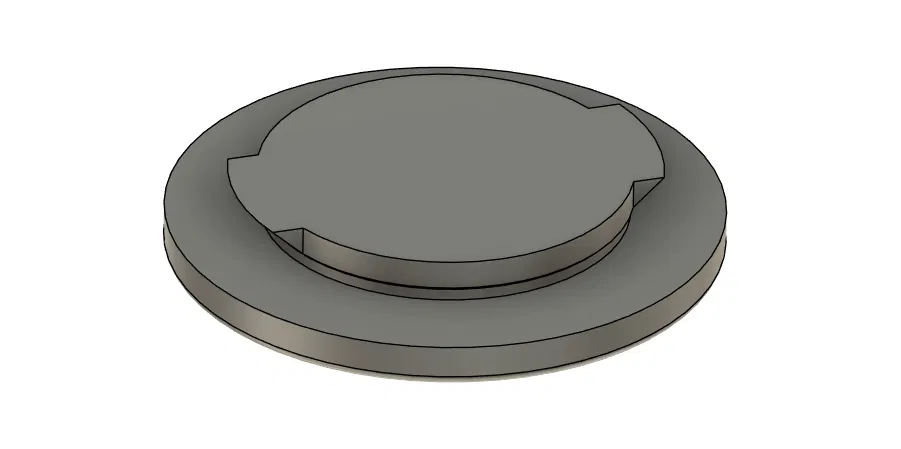

Khớp nối xoay 3D đơn giản

Chào mọi người, hôm nay mình xin giới thiệu một mẫu khớp nối xoay 3D cực kỳ đơn giản nhưng lại vô cùng hữu ích cho các dự án DIY hay lắp ráp của anh em. Với thiết kế thông minh, chỉ cần một thao tác xoay nhẹ là hai bộ phận đã được kết nối với nhau một cách chắc chắn. Mẫu khớp nối này rất linh hoạt, anh em có thể tùy chỉnh kích thước cho phù hợp với nhu cầu sử dụng.

Anh em có thể dùng khớp nối này để tạo ra các chi tiết có thể tháo lắp dễ dàng, ví dụ như nắp hộp, các bộ phận của robot, mô hình điều khiển từ xa, hoặc thậm chí là đồ trang trí nội thất. Hãy tưởng tượng anh em có thể tạo ra một chiếc hộp có nắp đậy xoay tròn, hay một cánh tay robot có thể dễ dàng gắn vào hoặc tháo ra. Khả năng ứng dụng là vô tận, chỉ cần anh em có ý tưởng.

Dưới đây là một số điểm nổi bật và gợi ý khi sử dụng mẫu khớp nối xoay 3D này:

• Thiết kế tối giản, dễ in: Khớp nối có cấu trúc đơn giản, không có chi tiết quá phức tạp, giúp quá trình in 3D diễn ra suôn sẻ và ít gặp lỗi.
• Linh hoạt về kích thước: Anh em có thể dễ dàng điều chỉnh kích thước của khớp nối trong phần mềm thiết kế 3D (ví dụ: TinkerCAD, Fusion 360) để phù hợp với các bộ phận cần ghép nối. Các kích thước 20mm, 40mm là gợi ý ban đầu, nhưng anh em hoàn toàn có thể scale up hoặc scale down.
• Kết nối chắc chắn: Cơ chế xoay giúp hai bộ phận khớp lại với nhau một cách ăn khớp và giữ chặt, hạn chế rung lắc.
• Vật liệu in: Nên ưu tiên các loại nhựa có độ bền tốt như PLA, PETG, hoặc ABS tùy thuộc vào môi trường sử dụng và yêu cầu về độ chịu lực.
• Cài đặt in: Với các mẫu khớp nối có kích thước nhỏ, anh em có thể thử nghiệm với layer height 0.15mm - 0.2mm để đảm bảo độ chi tiết. Với các bộ phận lớn hơn, có thể tăng lên 0.2mm - 0.3mm để tiết kiệm thời gian in.
• Kiểm tra độ khít: Sau khi in xong, hãy kiểm tra độ khít giữa hai nửa khớp nối. Nếu hơi chật, anh em có thể dùng giấy nhám hoặc dao để gọt bớt một chút cho dễ xoay. Nếu quá lỏng, có thể cân nhắc in lại với scale nhỏ hơn một chút hoặc tăng tỷ lệ infill.

Với mẫu khớp nối xoay 3D này, anh em có thể thỏa sức sáng tạo và tạo ra những sản phẩm độc đáo. Chúc anh em in ấn thành công!
