Bộ scales cho Spyderco Mule Team (Scale set for Spyderco Mules)

Mê mẩn mấy lưỡi Spyderco Mule Team đủ loại steel kiếm được, mà lại không muốn mua một bộ scales cho mỗi cây? Vậy thì đây nè.

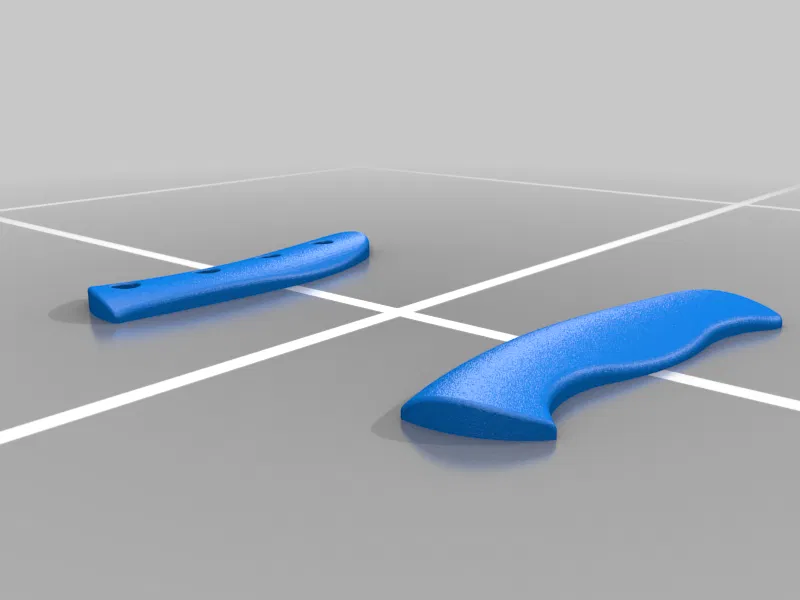

Bộ scales này được thiết kế dựa trên lưỡi S45VN. Mình không chắc dung sai (tolerances) bên ngoài giữa các đợt Mule Team có khác nhau nhiều không, nên có thể bạn sẽ cần wet sanding hoặc chỉnh fitment một chút.

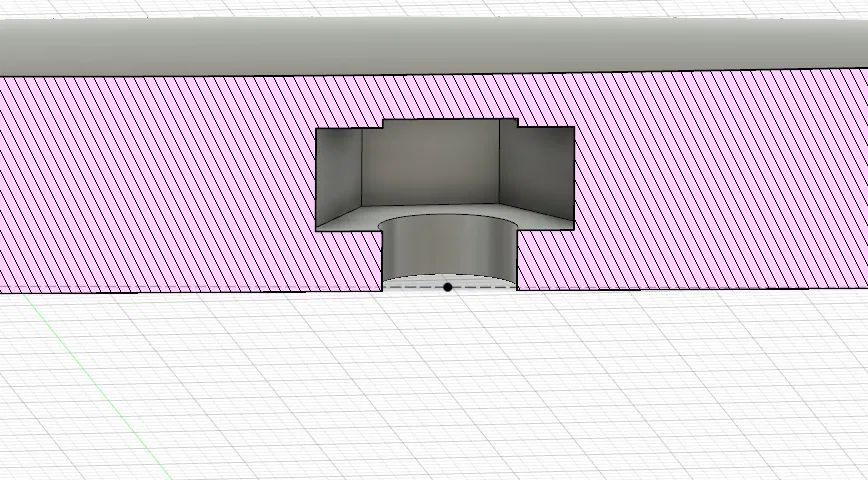

Scales có các hốc để nhúng đai ốc (embedded nuts), nên hãy dùng slicer như PrusaSlicer để tìm layer đầu tiên che phủ các hốc này rồi chèn một điểm pause trong G-code trước layer đó. Khi máy tạm dừng, bạn thả 4 con ê-cu vào đúng hốc, rồi layer kế tiếp sẽ phủ lên trên.

Phần cứng cần có:

4 cái - ê-cu lục giác M4 (M4 hex nuts)

4 cái - vít M4x12mm đầu tròn lục giác chìm (button head socket cap screws)

Mình nghĩ đây là bộ vít M4 mình đang dùng: https://www.amazon.com/Sutemribor-240Pcs-Stainless-Button-Assortment/dp/B07CYM1N8R/ref=sr_1_32?dchild=1&keywords=M4+button+head+socket+cap+screws&qid=1622517000&s=hi&sr=1-32

Mình in bộ test bằng PLA+, nhưng PLA rất dễ bị polymer creep nên theo thời gian có thể bị lỏng. PETG sẽ ổn hơn về khoản này.

Bản vẽ này làm theo hệ imperial. Nếu bộ scales nhìn bị tí hon trong slicer, nghĩa là slicer đang hiểu theo hệ metric và bạn cần scale lên 2,540% để lắp vừa.

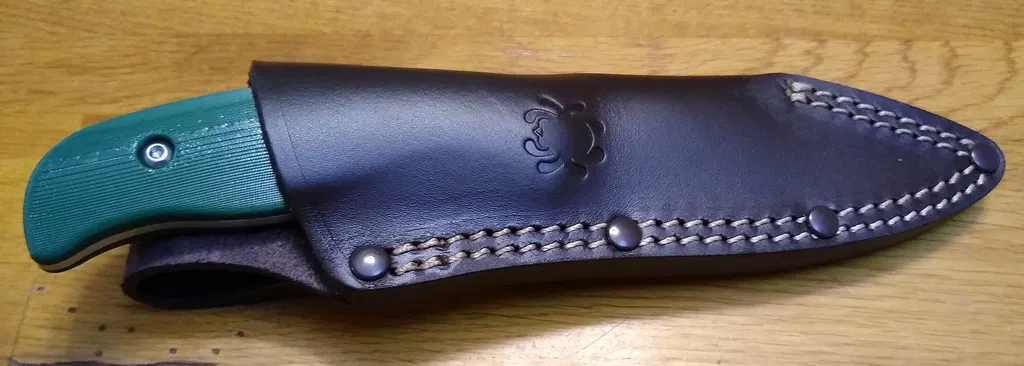

Scales lắp cũng ổn với vỏ Boltaron chính hãng của Spyderco, nhưng bạn nên nạy mở rộng hơn so với bộ scales G10 zin. Với vỏ da chính hãng thì fit rất tốt sau khi để trong đó một thời gian cho da “vào form” chút.

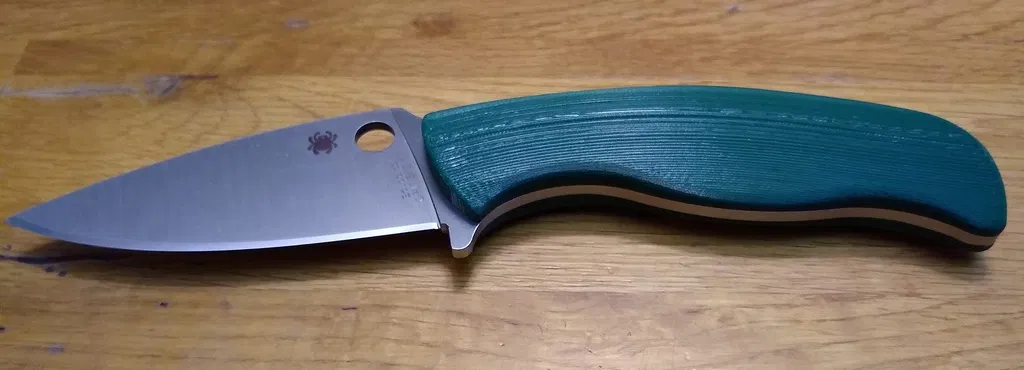

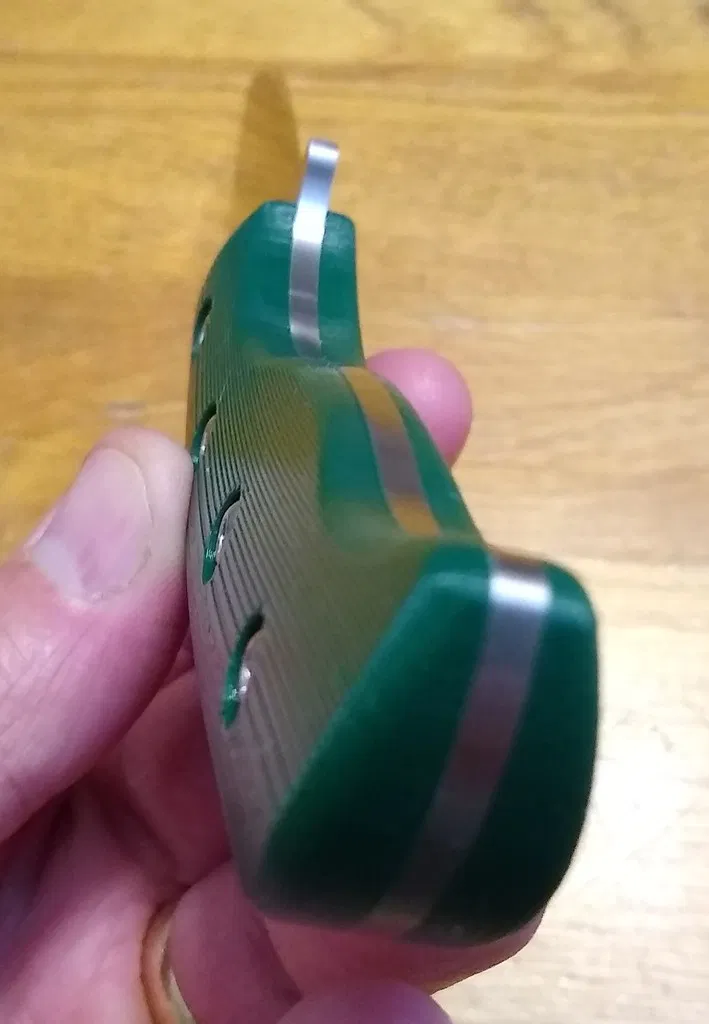

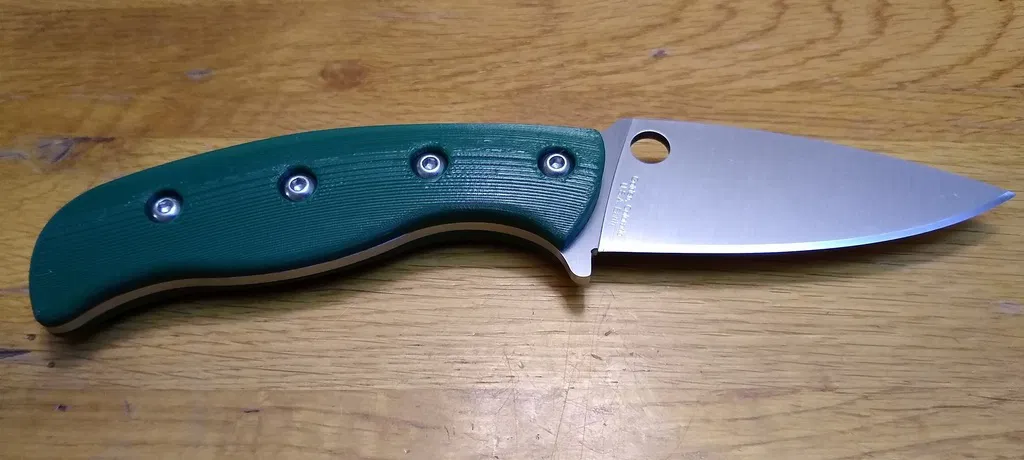

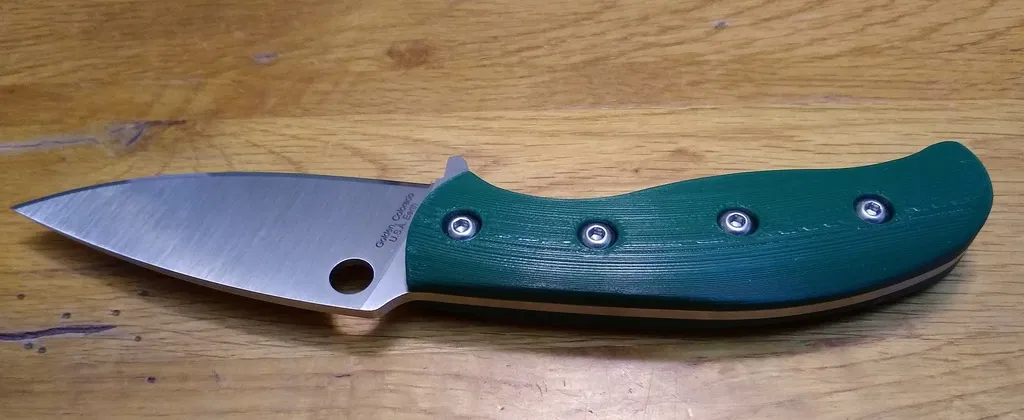

Bộ scales trong hình được in ở layer height 0.15mm, nhưng 0.2mm cũng ổn và cầm bám tay hơn chút. Mình không biết làm texture trên bề mặt cong phức tạp trong Fusion 360; nếu ai rành thì remix thêm texture chắc sẽ thành một bản re-mix hay để đăng.

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

No

Supports:

No

Resolution:

150

Infill:

30

Filament: ESun PLA+ Green
