Takedown Gryphon

Xin lỗi, nhưng biến thể Gryphon này coi như đã lỗi thời. Dù thiết kế gốc vẫn có điểm hay nhờ rất nhiều phần/chi tiết do cộng đồng phát triển và tương thích, đồng thời cũng rất dễ làm ra các bản phái sinh, nhưng biến thể blaster này về sau đã bị Protean thay thế — một thiết kế chắc chắn về kết cấu hơn nhiều.

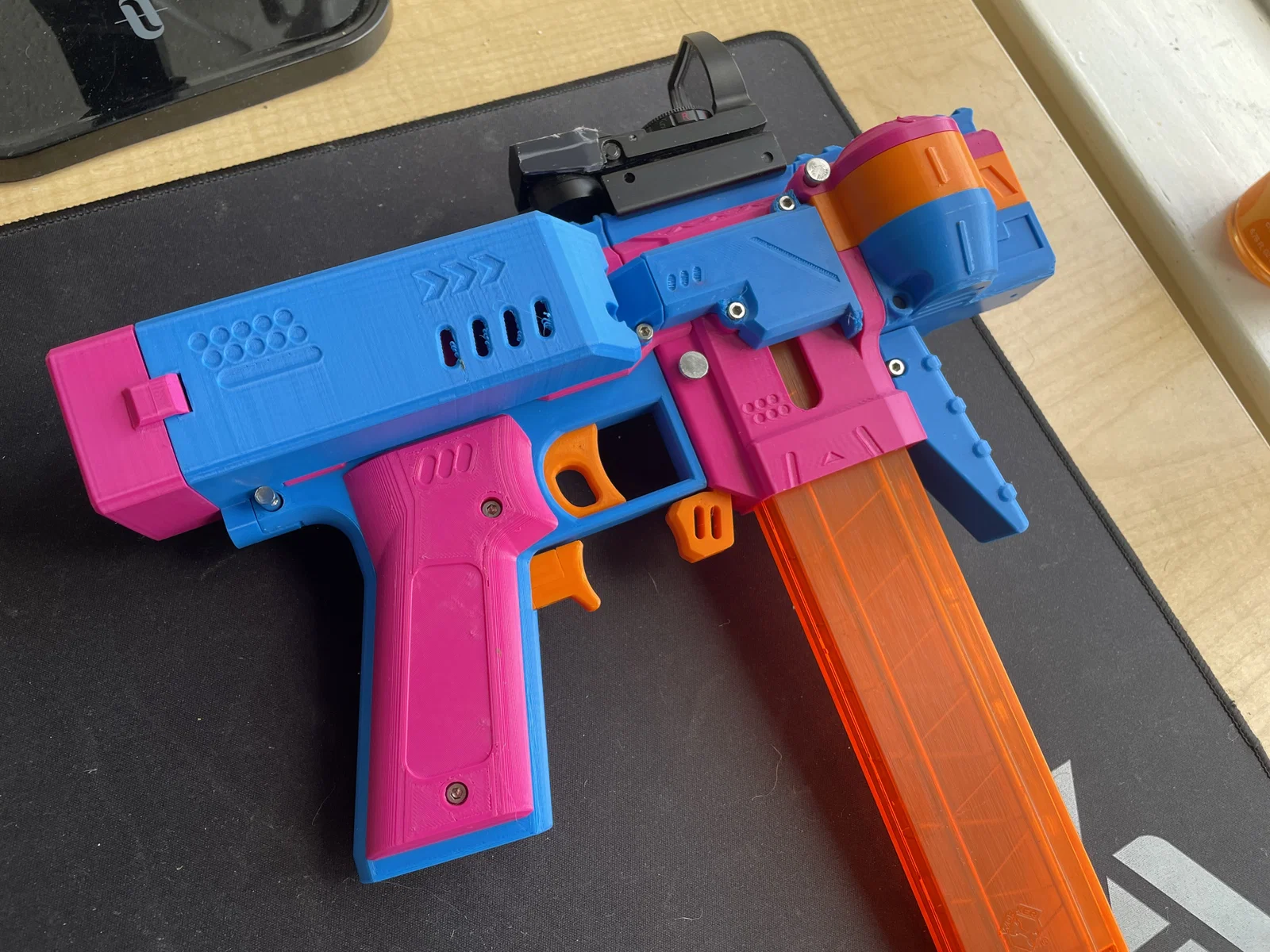

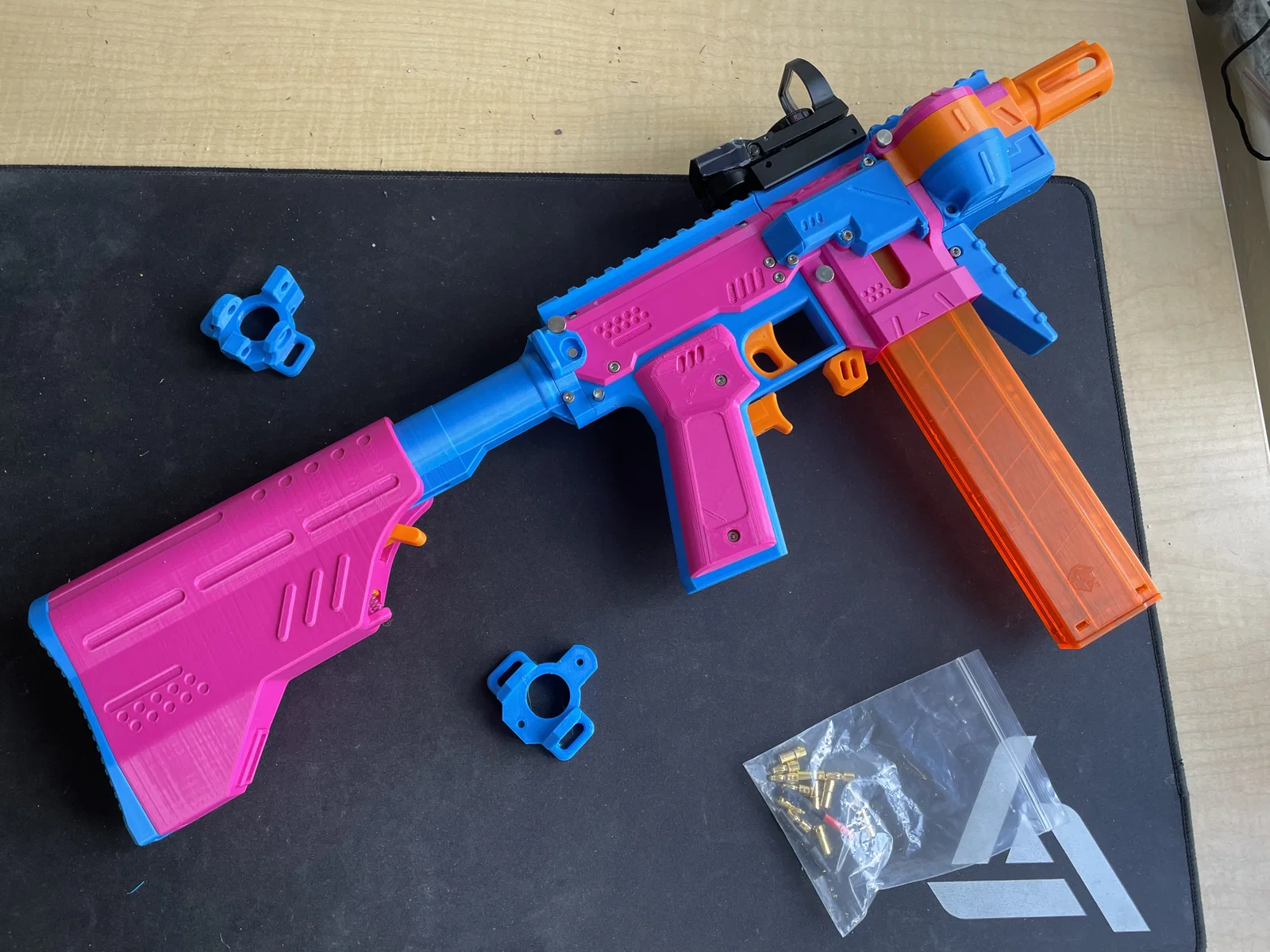

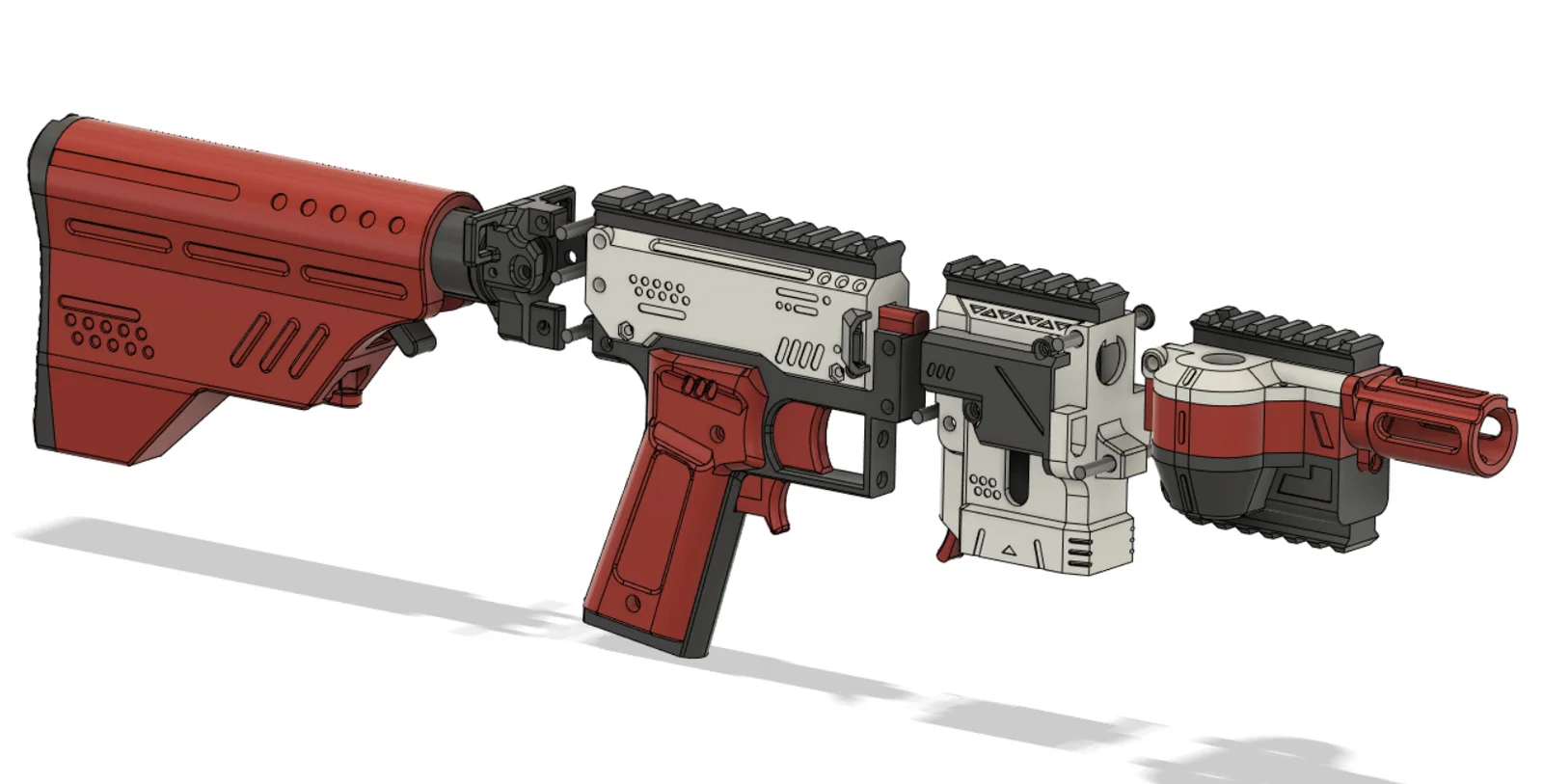

Đây là một biến thể của Gryphon dùng chốt “takedown” để ghép các cụm quan trọng của blaster lại với nhau, giúp tháo lắp không cần dụng cụ. Hiện tại thiết kế này chỉ tương thích với chốt clevis M5. Nếu muốn dùng loại hệ inch (imperial) tương đương thì bạn phải tự sửa file hoặc dùng mũi khoan cho đúng kích thước. Các chốt cần dùng là:

• 2 cái dài 50mm
• 1 cái dài 30mm
• 3 cái dài 25mm
• 1 cái dài 15mm

Các kích thước này có thể linh động, và các chốt ngắn hơn 50mm về mặt chức năng có thể thay thế cho nhau, dù có thể ảnh hưởng nhẹ về thẩm mỹ vì một số chốt sẽ lòi ra nhiều hơn chốt khác.

Bạn vẫn cần vào trang blaster chính để tải file ở đó, rồi chỉ in các chi tiết “TKD” tại đây thay cho các chi tiết tương ứng trong bộ file chính (tất nhiên không nhất thiết phải in hết, vì có nhiều biến thể và tuỳ chọn cho cage, stock và magwell). Các phần còn lại về cơ bản sẽ cross-compatible. Bộ chi tiết takedown gồm:

• The pusher

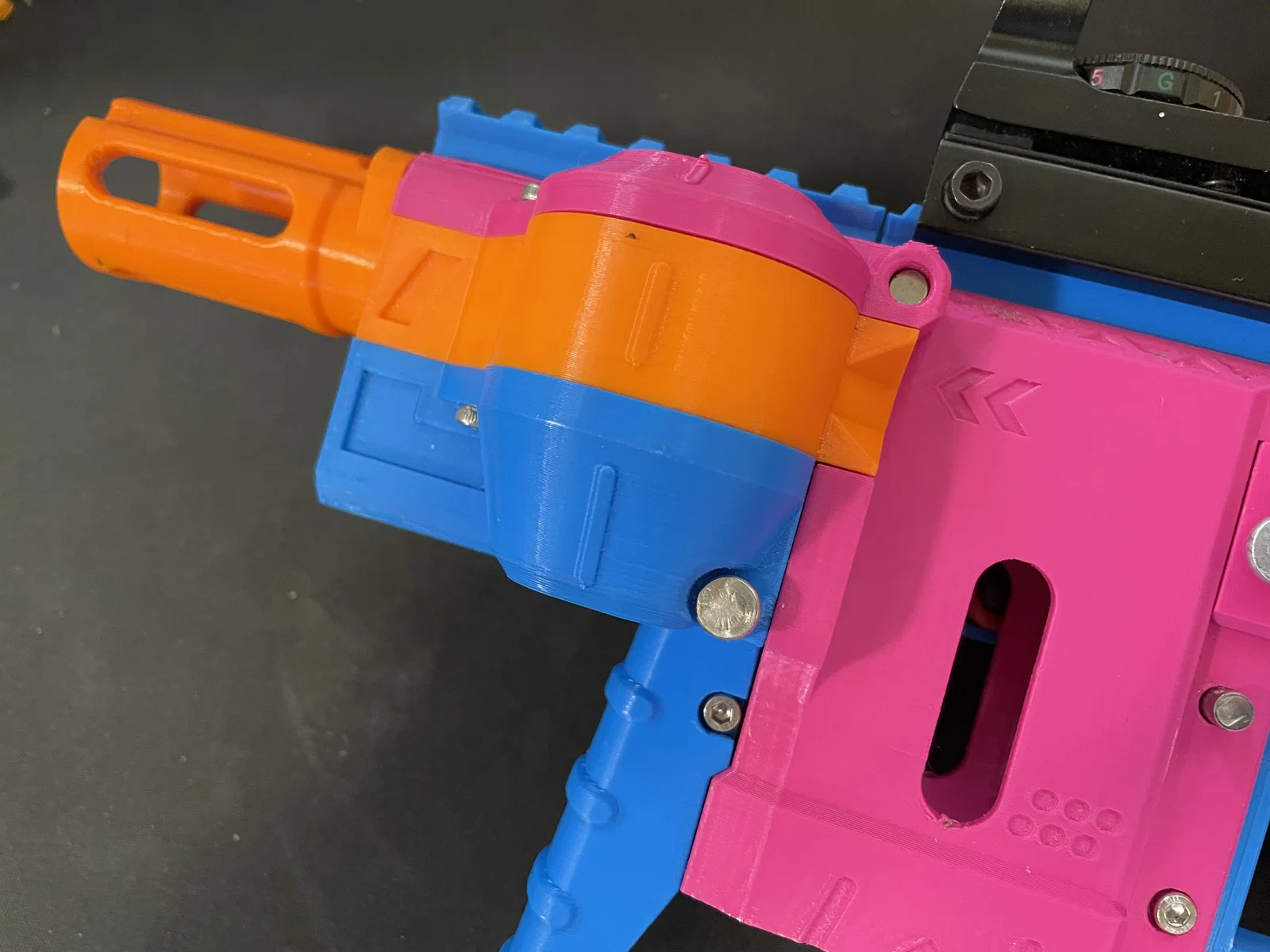

• The flywheel cage
• Flywheel cover
• Motor cover
• Magwell
• Wire run + một miếng “blend” để có thể tách ra mà không cần tháo wire run.
• The pusher mech cover
• The stock cap hoặc side battery tray
• Nhiều miếng picatinny dạng tách đôi (split) tuỳ theo cấu hình bạn dùng. Chúng được đặt tên tương ứng với phần split của blaster mà chúng gắn vào.

Do một số thay đổi thiết kế khi chuyển sang bản takedown, magwell hiện được khuyến nghị in với supports on build plate.

Ghi chú khác: Dùng bullet connectors. Không chỉ gọn hơn mà còn là bắt buộc cho wire run mới trong trường hợp này. Một đầu XT60 đầy đủ sẽ không luồn qua được.

V1.22 co-update (03/07/21): Phát triển MAX cages cho các biến thể single-stage. Đây là cage bore 15mm (gần như loại bỏ barrel drag), center-distance 39.5mm cho bánh Daybreak / Twilight. Do bánh Eclipse gần như không có sẵn, đây là một biến thể nhanh để tối đa FPS cho single-stage.

V1.23 co-update (03/27/21): MAX TKD single-stage cages cũng được thêm các gân tăng cứng (reinforcement ridges) ở motor wells. Đồng thời cũng đã thêm các biến thể TKD dual-stage cho MAX nhằm đảm bảo tương thích. Trước đó bị thiếu, và giờ đã kèm luôn ngày cập nhật.

V1.3 co-update (05/22/22): Blaster đã được cập nhật theo các update gần đây ở V1.2 và đạt chuẩn V1.3, kèm vài tinh chỉnh nhỏ. Pusher mech cover đã được gộp, khớp magwell được gộp với grip, các điểm lắp stock được đổi để tăng độ cứng đáng kể, và các điểm lắp magwell cũng được dời vì lý do tương tự liên quan đến khớp magwell. Có tuỳ chọn EXPD wire run mới cho magwell half-length, giúp đi dây dài hơn để dễ fit hơn (đồng thời giúp chuyển sang magwell full-length dễ hơn). Cuối cùng, các flywheel cages từ 41.5mm đến 38.5mm đã được export lại với gân đỡ cho motor cans. Lưu ý: bạn sẽ cần in một pusher mới cho bản này.

V1.31 co-addendum (3/13/23): Mất khá lâu mới sắp xếp được thời gian test, cuối cùng tôi quyết định cứ phát hành file luôn. Biến thể takedown cho buffer tube đã được đưa vào đây, kèm một Mech Cover cập nhật đồng bộ với bộ file chính.
