Bộ Lọc Carbon 120mm

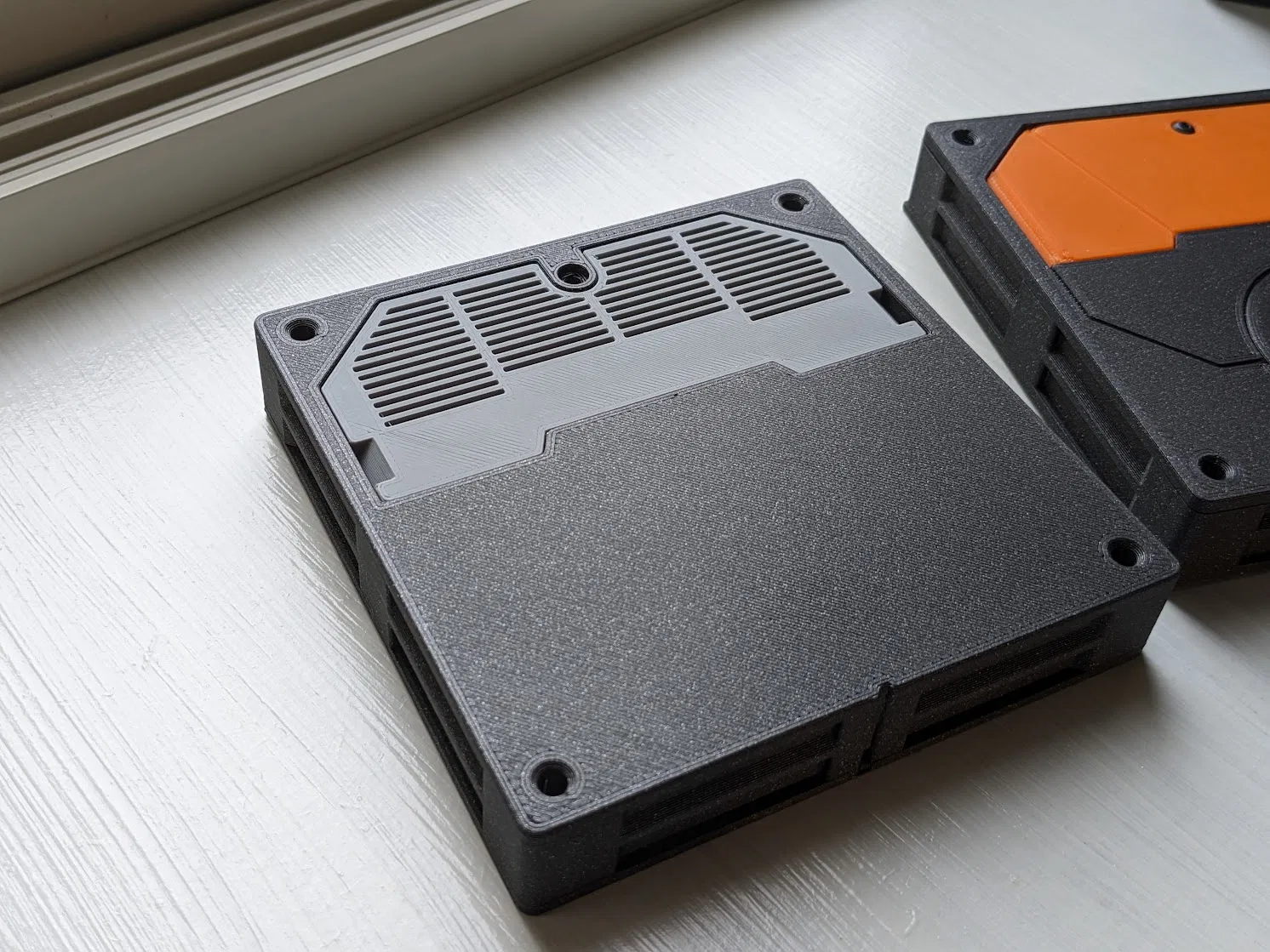

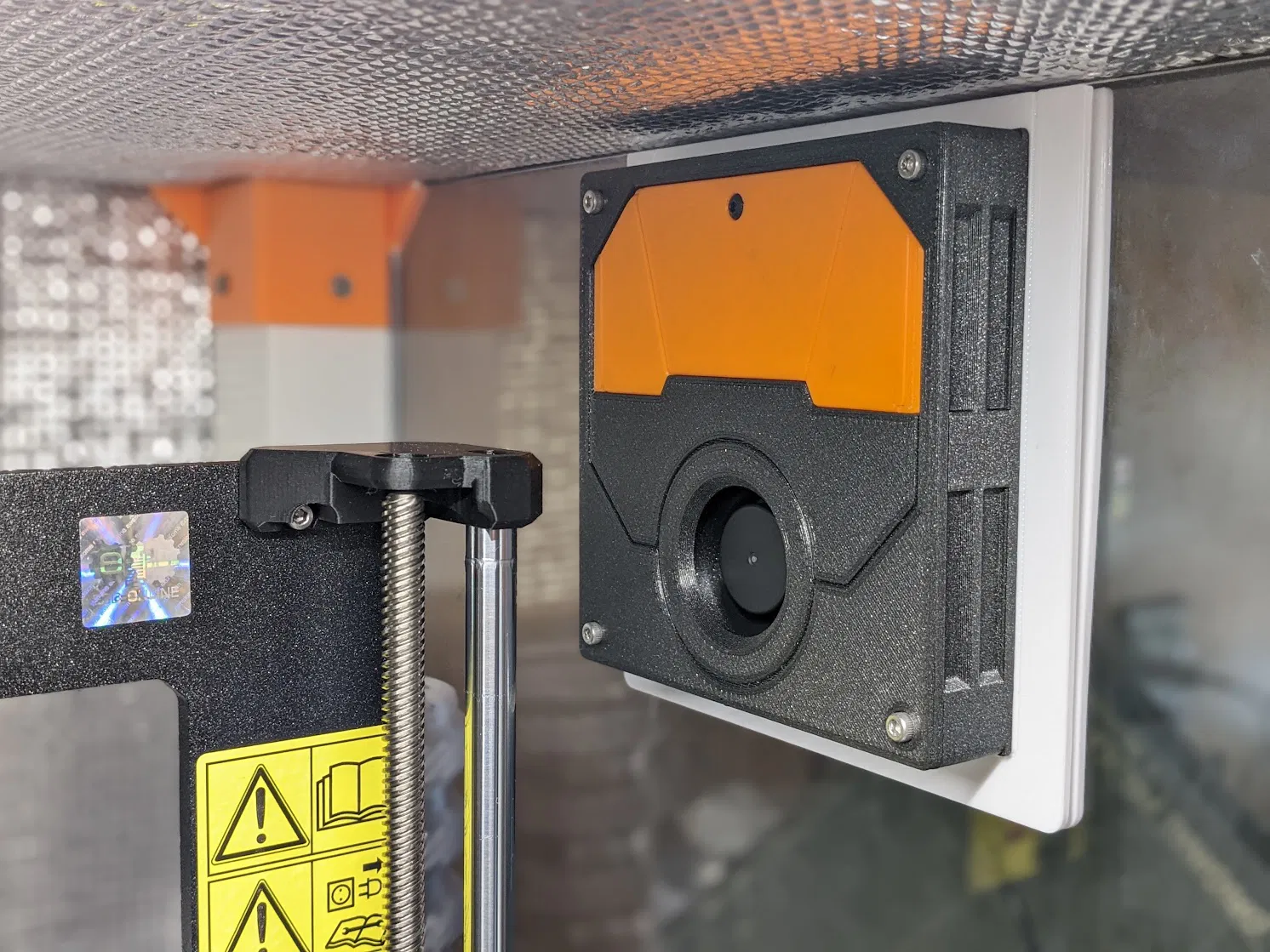

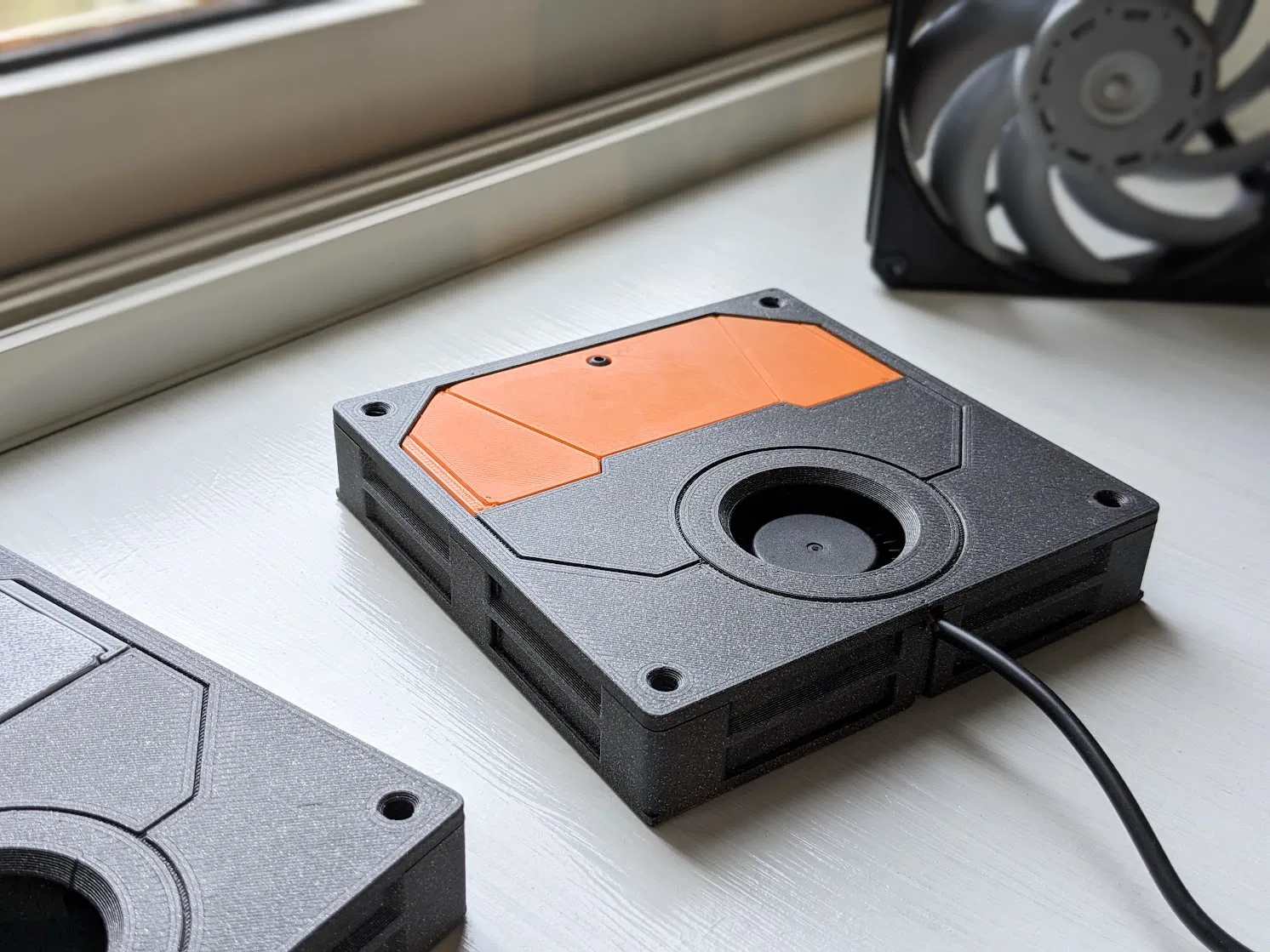

Mình đã bố trí một quạt blower 5015 và một bộ lọc carbon trong đúng kích thước của một quạt 120mm. Mình thiết kế hệ thống lọc không khí này với mục tiêu thay thế trực tiếp các quạt 120mm hiện có trong enclosure mà không làm giảm nhiệt độ quá nhiều.

Vì theo chuẩn kích thước 120mm “universal”, nên nó sẽ phù hợp cho nhiều ứng dụng khác nhau. Dự án này lấy cảm hứng từ Nevermore Micro V4.

Lưu ý:

• Vui lòng chọn phiên bản dùng heat-set nut hoặc phiên bản dùng square nut cho phần Filter Cartridge.
• Do giả định 4 góc sẽ được bắt vít để cố định, nên tấm FrameTop không được cố định sẵn. Nếu cần thì hãy dán keo.

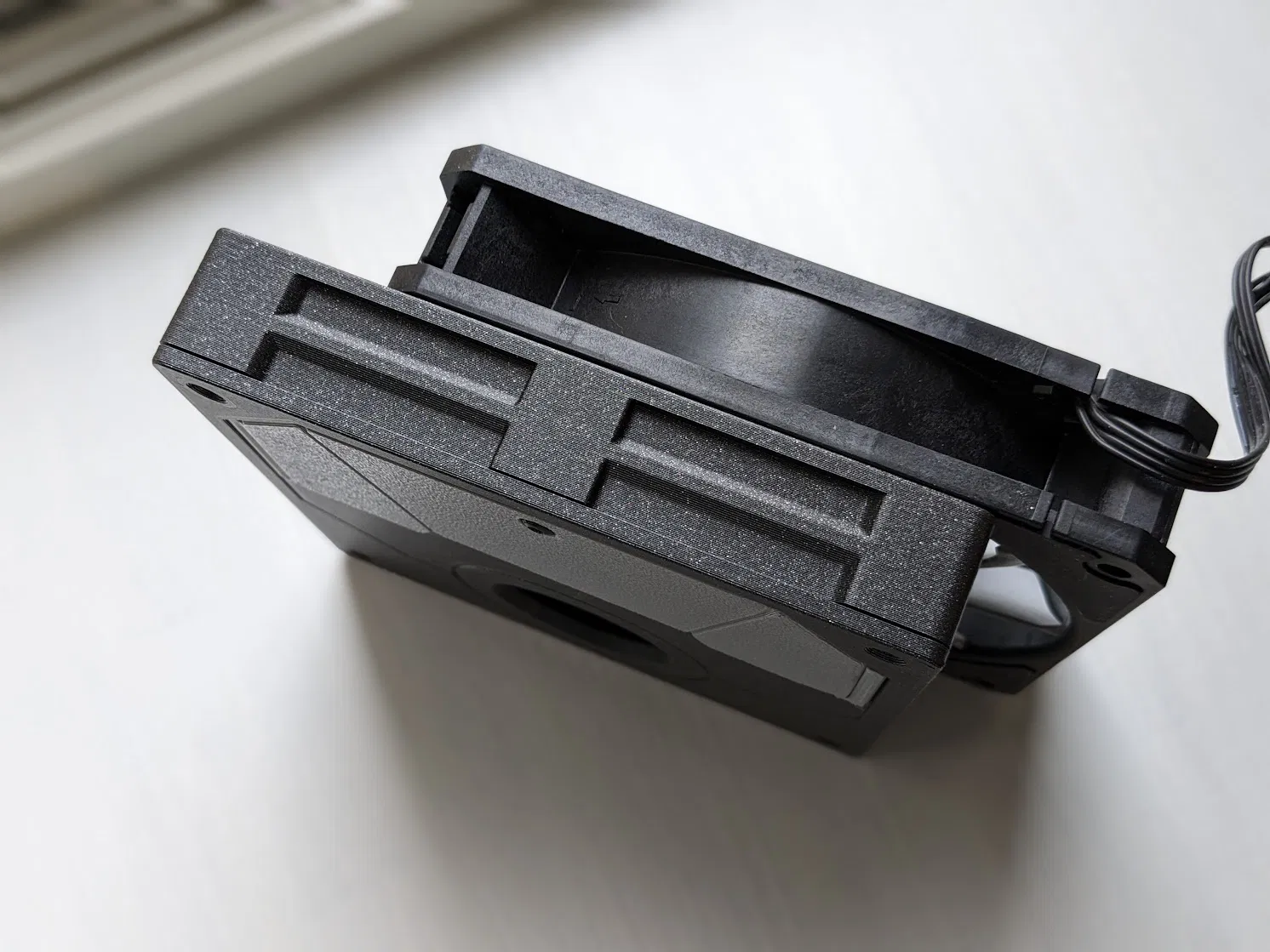

• Độ dày của bộ này mỏng hơn 3mm so với quạt 120mm dày 25.5mm, tức là 22.5mm.

Phần cần thêm (ngoài các chi tiết in):

• 1x quạt blower 5015 (khuyến nghị loại double-ball bearing)
• Hạt than hoạt tính (Activated carbon pellets) không có acid
• 2x M3x8mm
• 2x heat-set Inserts M3x5x4mm hoặc 2x M3 square nuts

Chi tiết cần in:
In tổng cộng 5 chi tiết: ‘Frame’, 'FrameTop', ‘Filter_Cartridge’, ‘Filter_Cartridge_Lid’ và 'Centering_Jig'.

Chuẩn bị trước khi lắp ráp:
1.Remove nắp trên của quạt và dùng kìm cắt cắt phần nắp dưới thành hình tròn khớp theo quạt. (Lưu ý: nhựa có thể bị nứt theo hướng lưỡi kìm cắt; tránh đưa lưỡi cắt hướng vào tâm để không làm hư phần vỏ ổ bi.)

2.Dùng centering jig, dán quạt nằm đúng tâm, đồng thời dán/đi dây sao cho không cản việc quay của quạt. (Lưu ý: mình dùng keo epoxy để dán).

Lắp ráp:
1. (dành cho heat-set Inserts) Gắn heat-set Inserts M3x5x4mm vào Filter_Cartridge tại 2 vị trí.

1.(dành cho square nuts) Gắn M3 square nuts vào Filter_Cartridge tại 2 vị trí.

2.Cho hạt than hoạt tính vào 'Filter_ Cartridge', đậy bằng 'Filter_Cartridge_Lid', rồi siết vít M3x8mm.

3.Đặt Filter Cartridge vào Frame, lật ngược lại, và dùng vít M3x8mm để cố định Filter Cartridge vào Frame.

4.Cuối cùng, đậy FrameTop lên là hoàn tất.
