Ngăn kéo lưu trữ cho spool Extrudr M (Extrudr M Spool Storage Drawers)

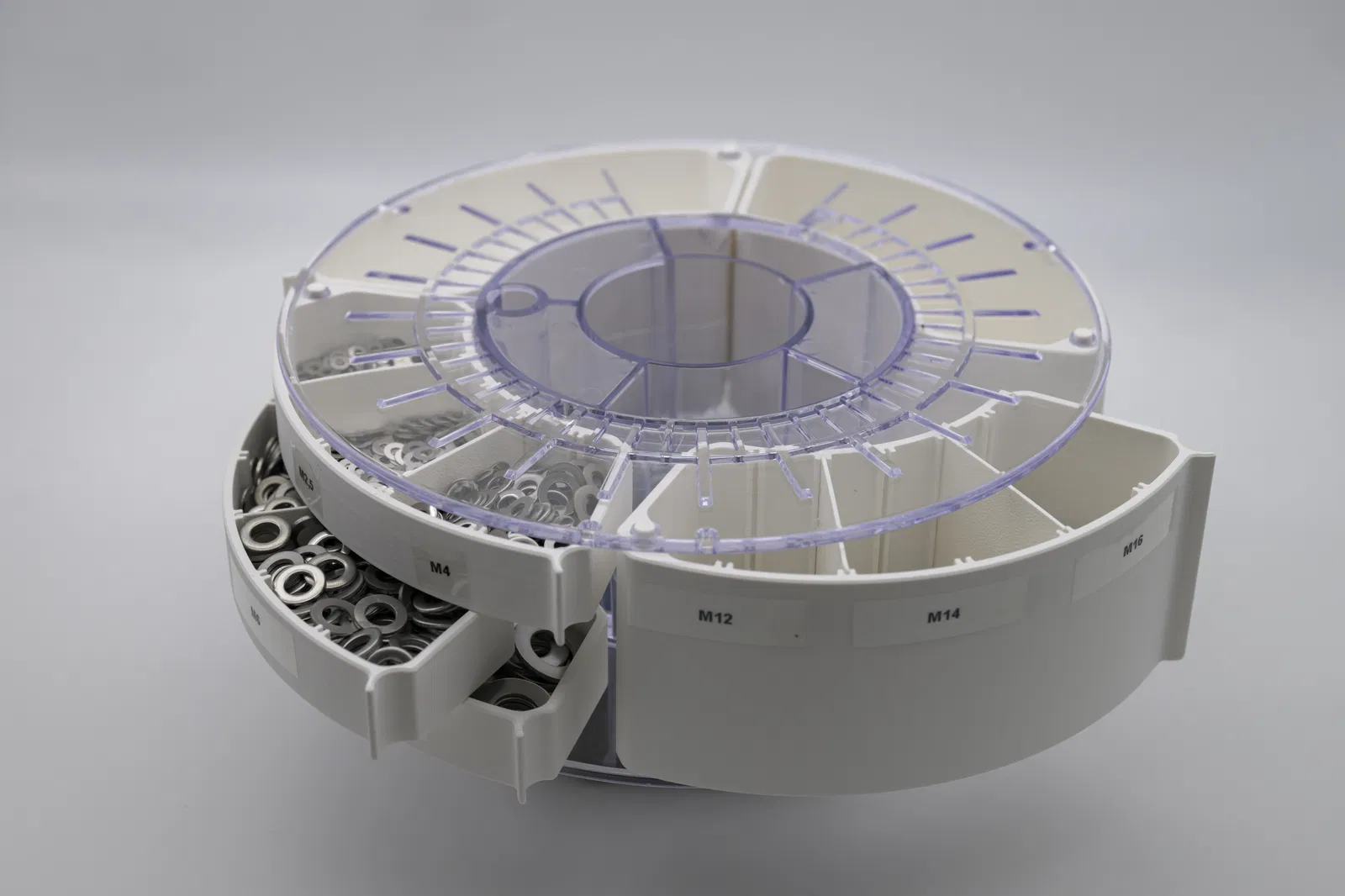

Biến những cuộn spool Extrudr size M đã dùng hết thành không gian lưu trữ với các ngăn kéo này.

Kích cỡ spool:

S

0,75 kg

0,80 kg

M

1,00 kg

1,10 kg

L

2,30 kg

2,50 kg

XL

5 kg

XXL

10 kg

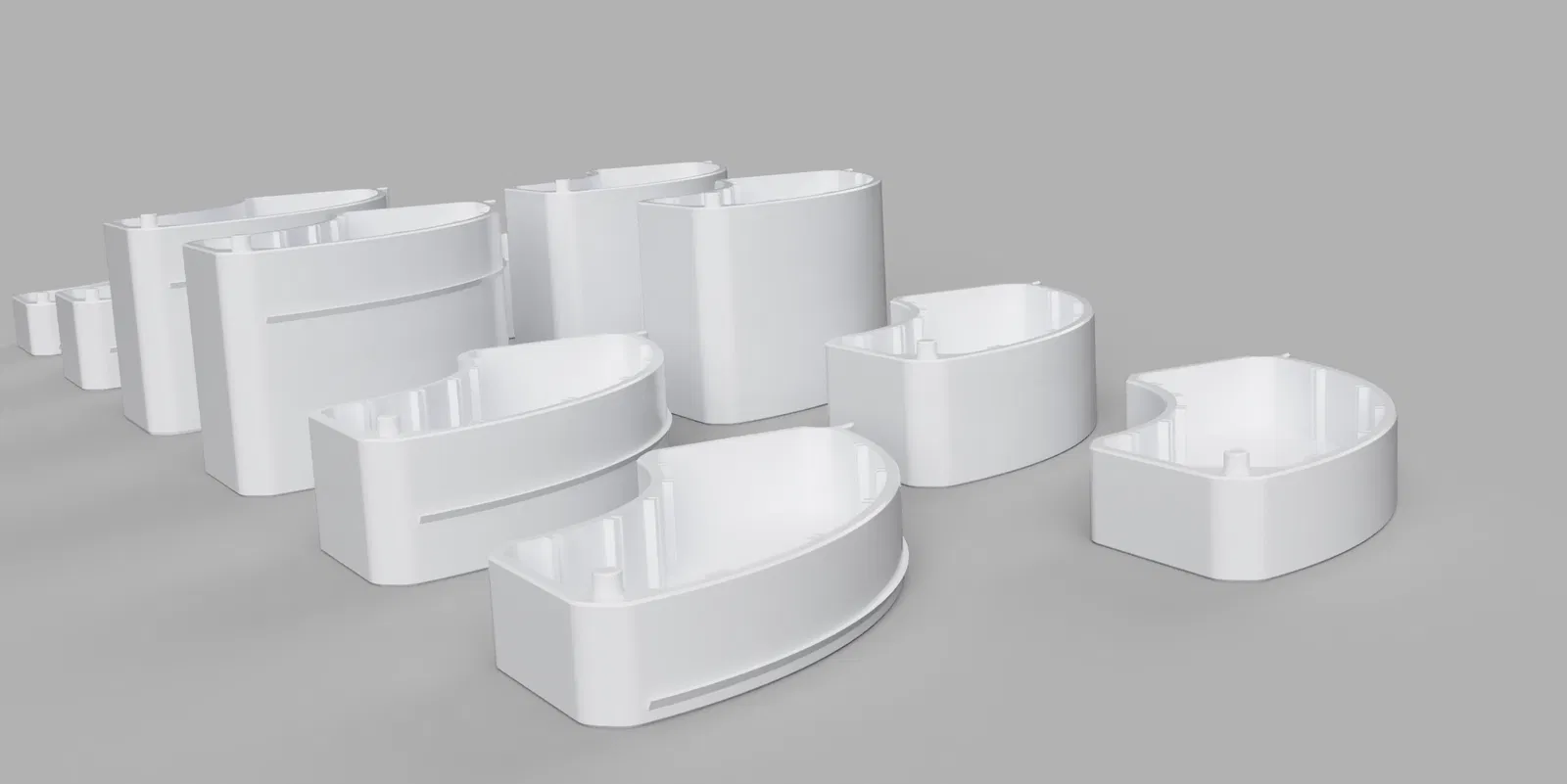

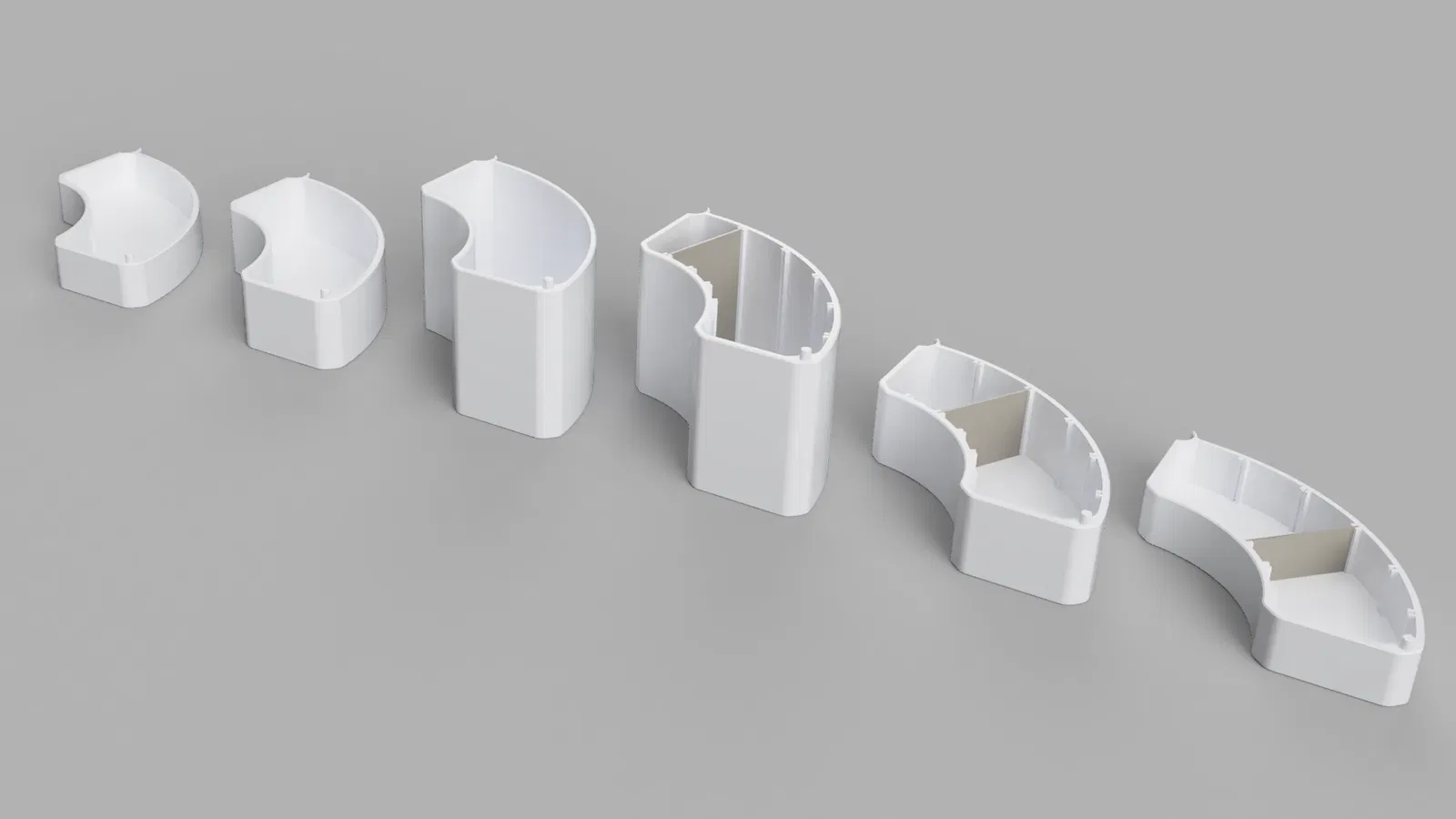

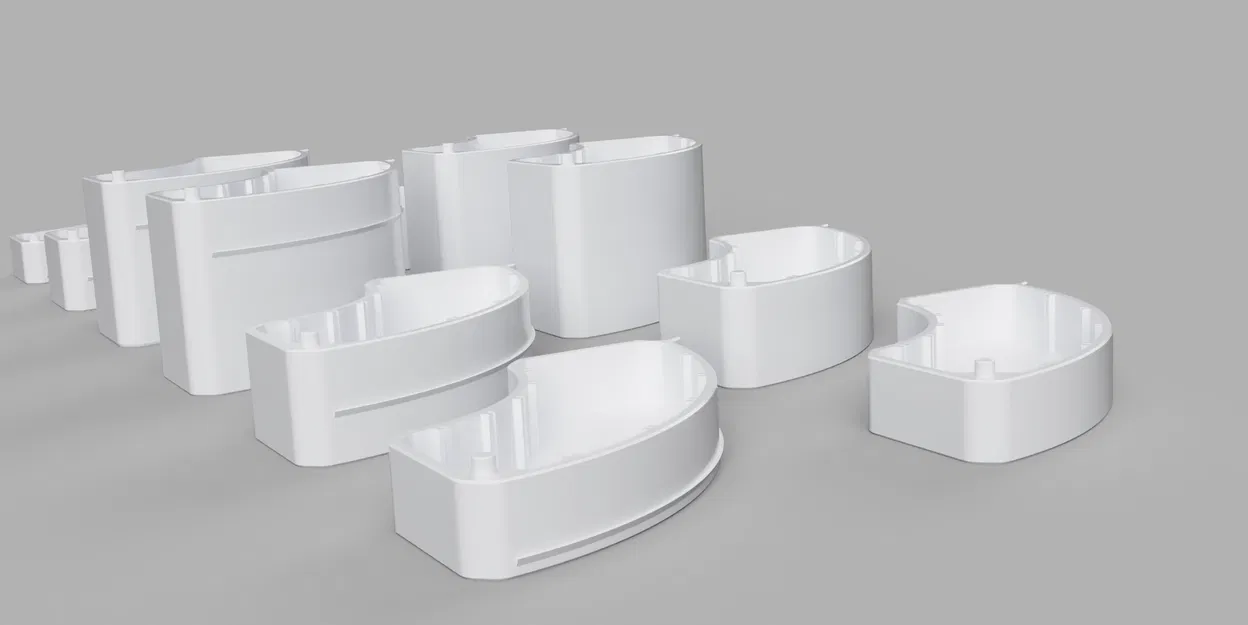

Có loại ngăn kéo full height, loại half height có thể xếp chồng và loại third height có thể xếp chồng.

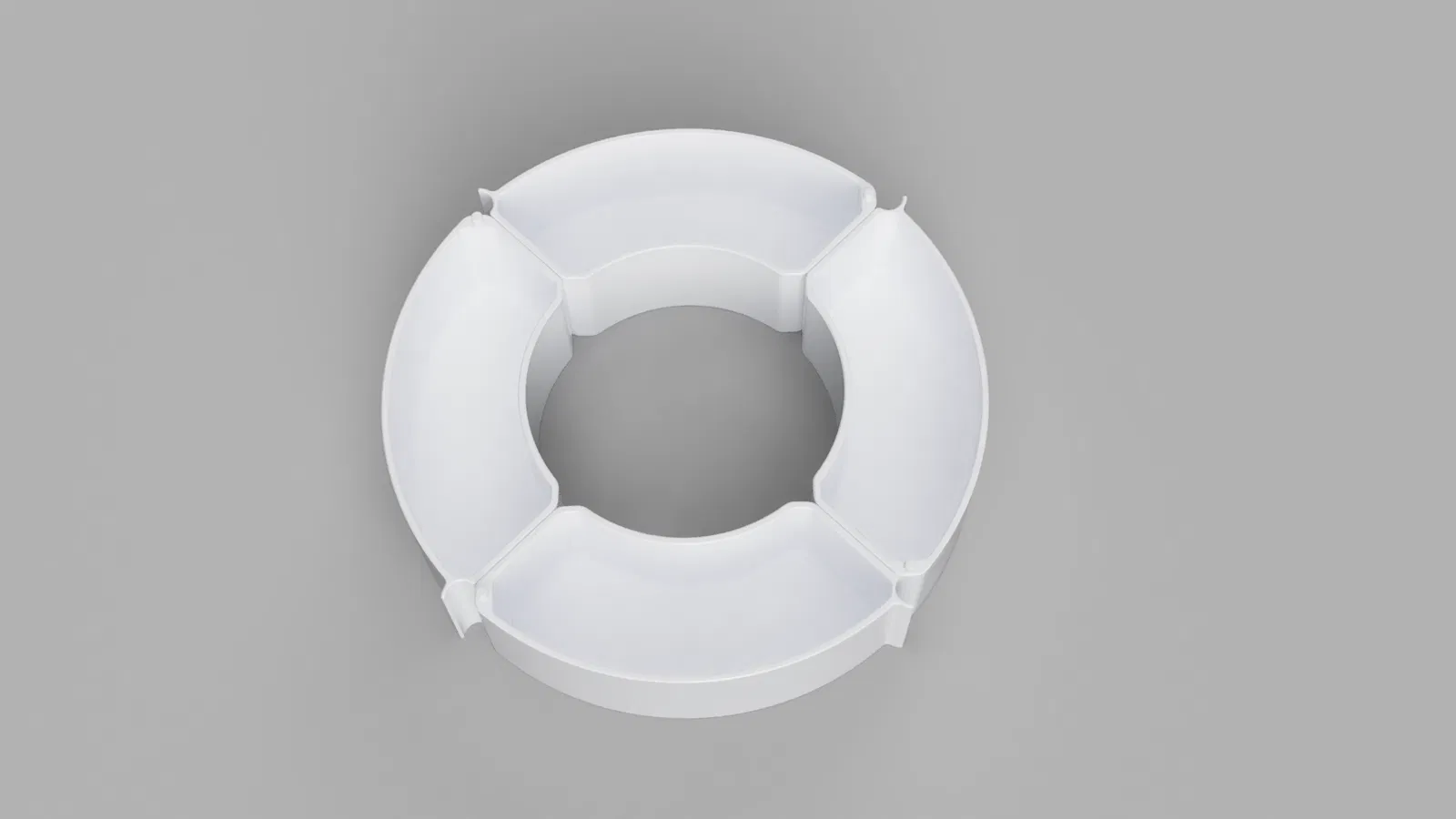

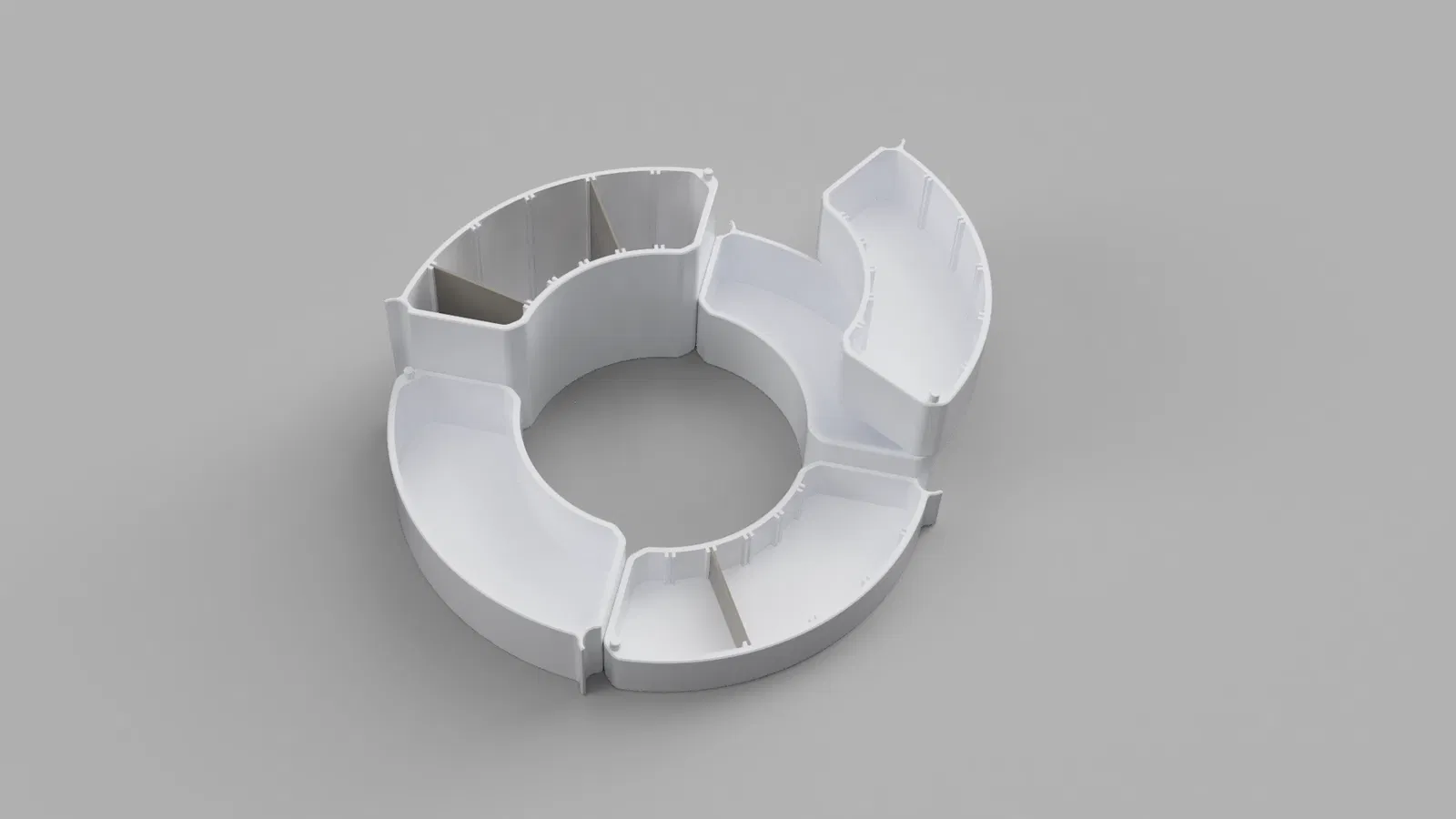

Có thể dùng một ngăn kéo lớn, hoặc chia ra tối đa 6 ngăn nhỏ hơn.
Bản “Label” có một cái gờ nhỏ — để canh nhãn cho thẳng, nếu bạn muốn.

Mình đã sắp xếp hết vào các folder, bản plain thì không có gờ để dán/canh nhãn.

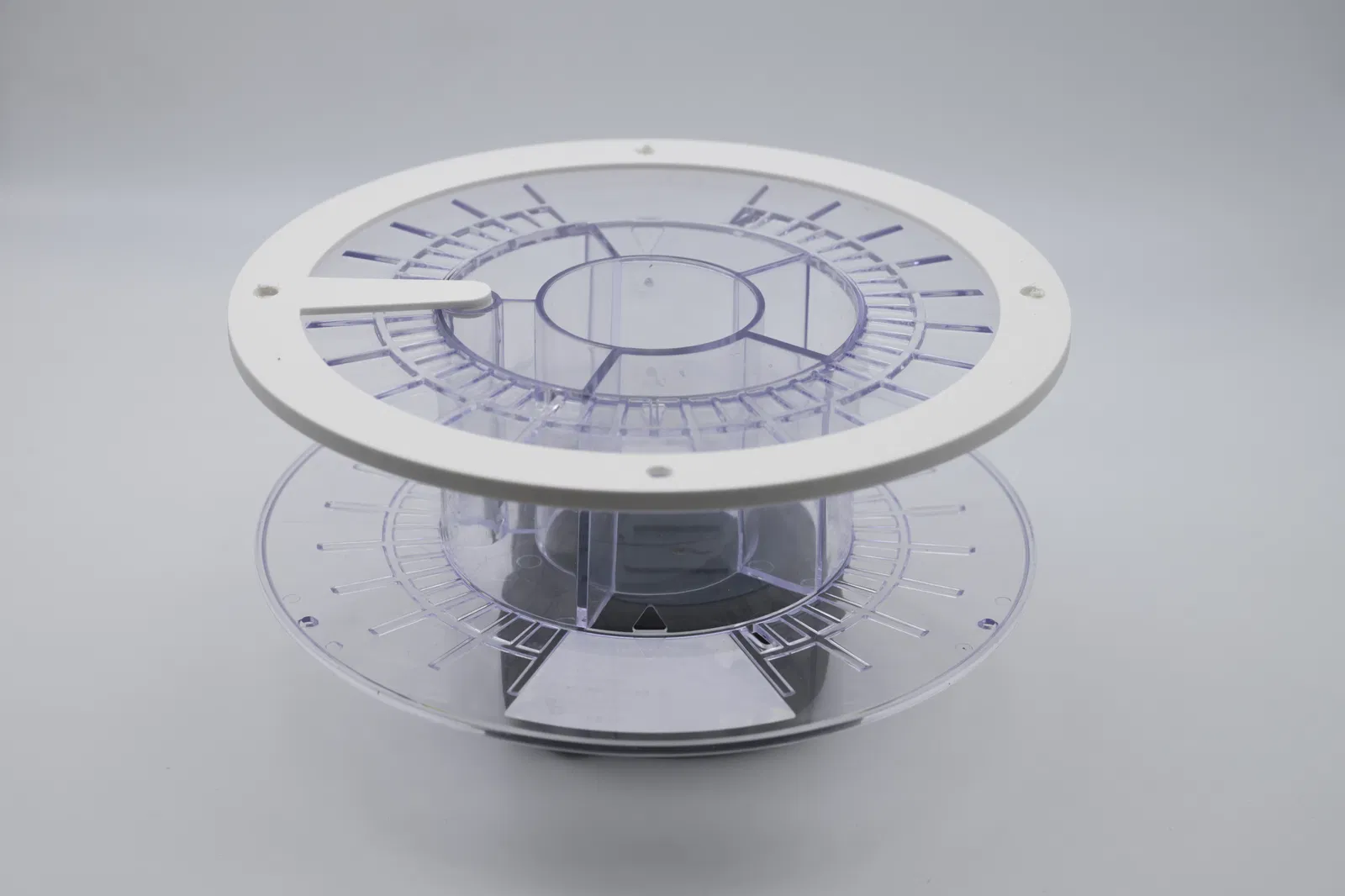

In (print) cái drill template để khoan đúng vị trí. Chỉ cần lật ngược lại và canh cái chốt (peg) với cái lỗ (như hình). Bạn có thể đánh dấu vị trí các lỗ hoặc — như mình làm — khoan xuyên luôn. Bạn cần khoan lỗ bằng mũi khoan 5 mm hoặc 1/5".

Khoan lỗ ở cả mặt trên và mặt dưới. Dán chốt dưới (bottom pin) vào phần đáy của spool, việc này giúp ổn định hơn, nhất là khi xếp chồng bản third height.

Tất cả đều in được mà không cần support.

Mình vẫn chưa test các size khác, mình sẽ upload khi test và chỉnh xong.
Hiện tại mình cũng đang tìm cách để xếp chồng cho gọn gàng.

Chốt dưới được dán từ phía ngoài vào, tránh để keo dính lên chính cái chốt.
Mình chỉ nhỏ một giọt keo CA bên trái và bên phải lỗ rồi lắp vào.
