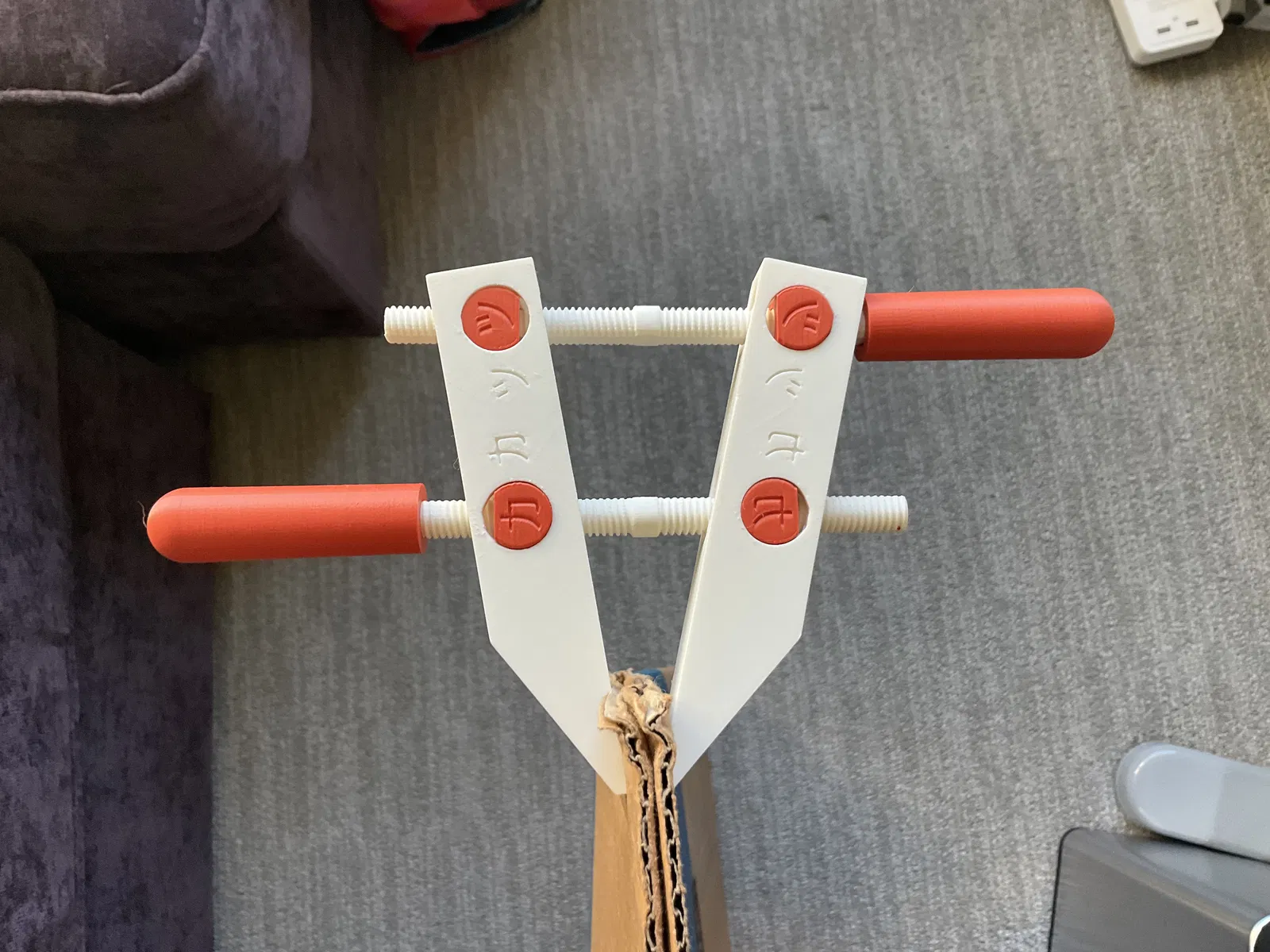

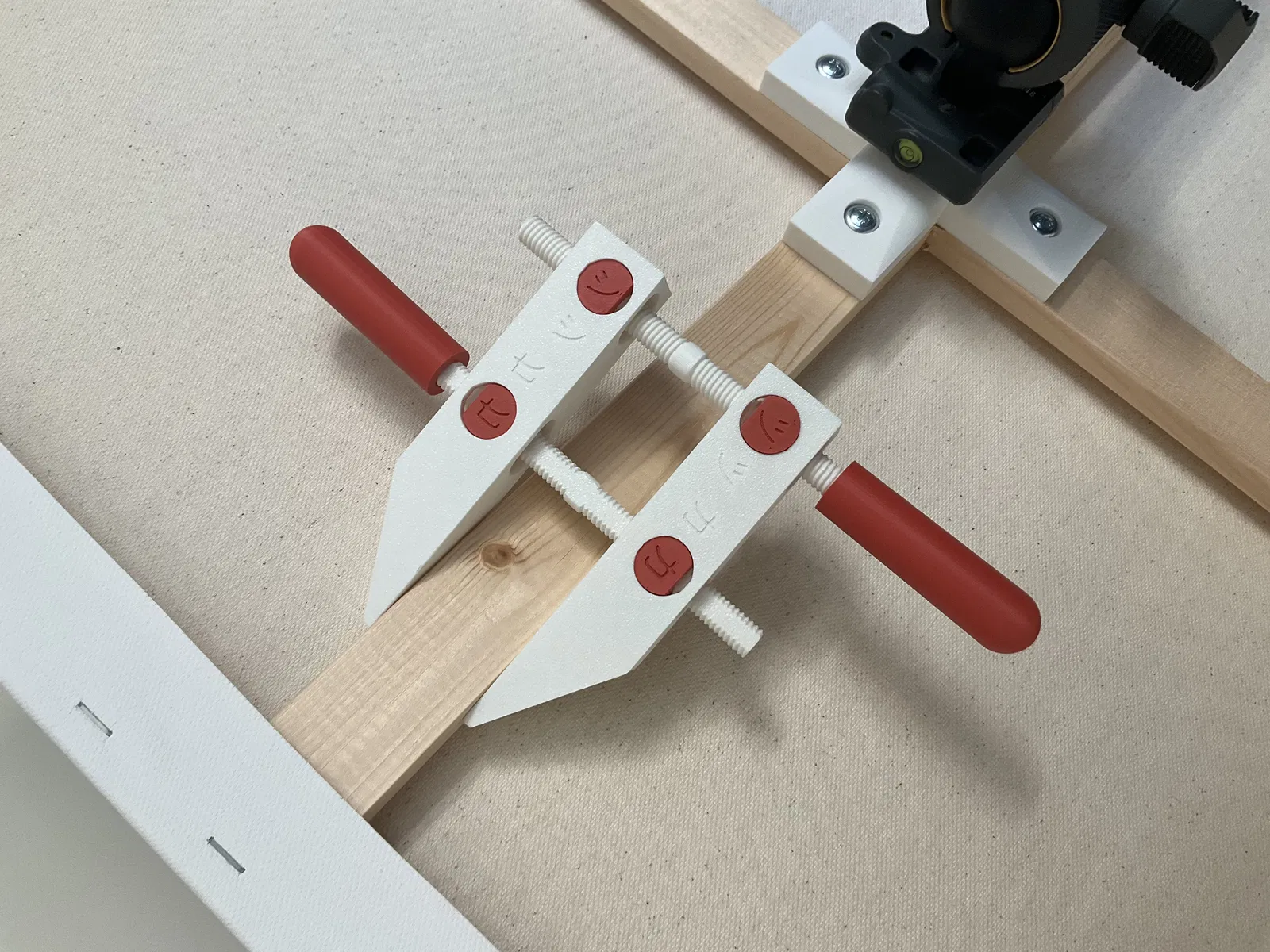

Kẹp Handscrew (Handscrew clamp) in 3D

Mình thấy kẹp handscrew nhìn hay hay nên làm một cái.

Hướng dẫn lắp ráp:

1. Canh các ký hiệu trên chốt (pins) trùng với ký hiệu trên ngàm (jaws) rồi cắm vào đúng lỗ tương ứng
2. Đặt 2 ngàm phẳng trên bàn, kẹp một con ốc (screw) giữa chúng và vặn để ren ăn vào một cặp chốt. Tốt nhất là vặn cho ăn ren vào cả hai chốt cùng lúc để ốc nằm ngay giữa
3. Lặp lại bước 2 cho con ốc còn lại
4. Vặn tay cầm (handles) vào hai góc đối diện. Kiểm tra kẹp hoạt động đúng như mong đợi
5. Nhỏ một giọt keo siêu dính (superglue) để dán cố định từng tay cầm

Khắc phục sự cố:

• Lưu ý là một nửa số ren là ren trái
• Nếu có món nào vặn không vào, thử vặn theo chiều ngược lại
• Nếu ốc không vào ren trong chốt, thử lật đầu ốc lại

Mô tả file:

• Mỗi file .3mf gồm ba build plates (hoặc các cụm đối tượng)

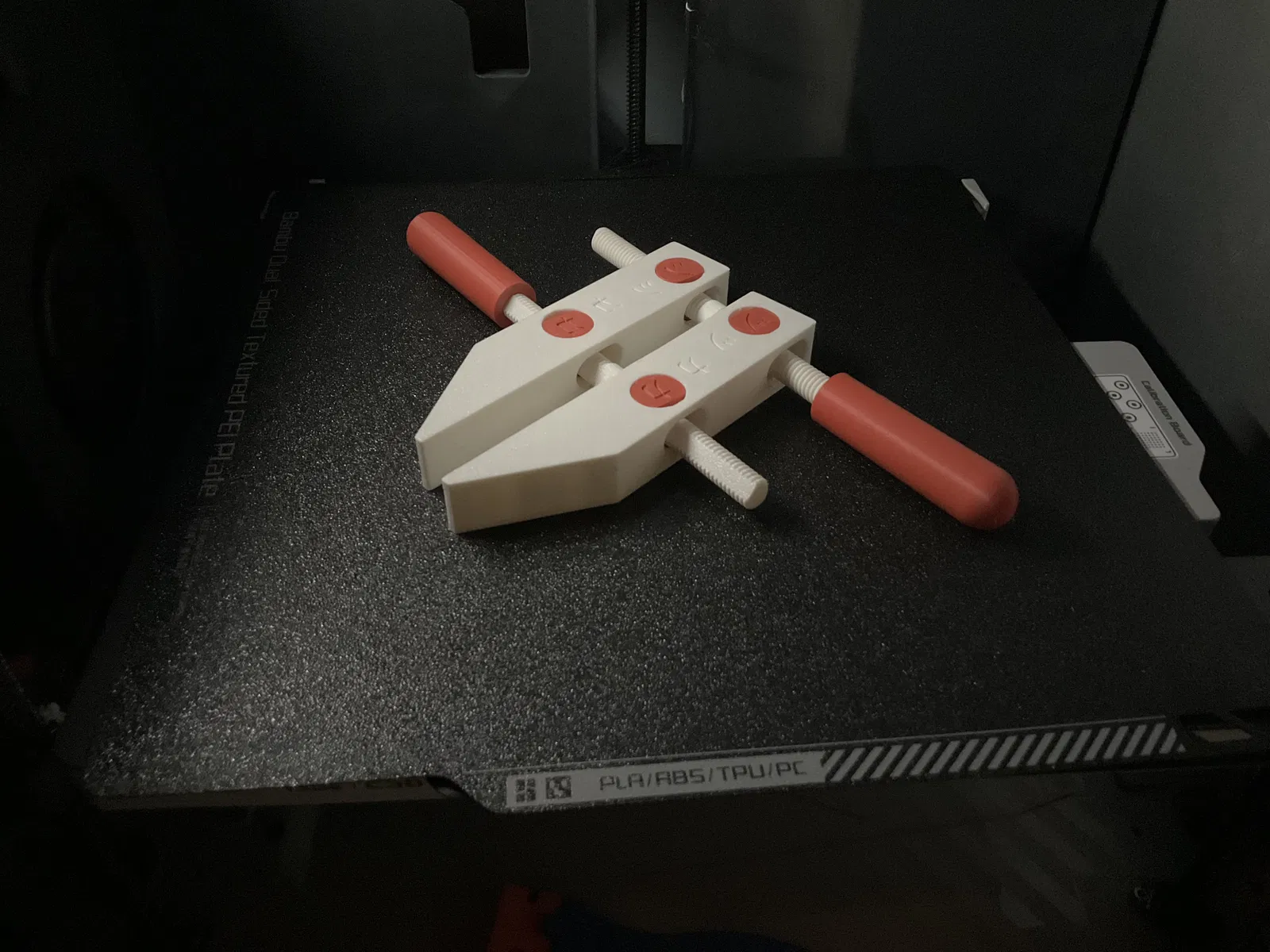

• Plate đầu tiên chứa đầy đủ các chi tiết cho một bộ kẹp, throat depth và capacity là 50mm
• Plate thứ hai có ngàm và ốc dài hơn, cho throat depth và capacity là 170mm
• Plate thứ ba là bản phóng to 2x của plate đầu tiên, đã chỉnh clearance cho đúng theo tỉ lệ phóng to. Throat depth và capacity là 100mm
