Lightsaber thứ 2 của Ezra Bridger (Rebels) - bản in 3D

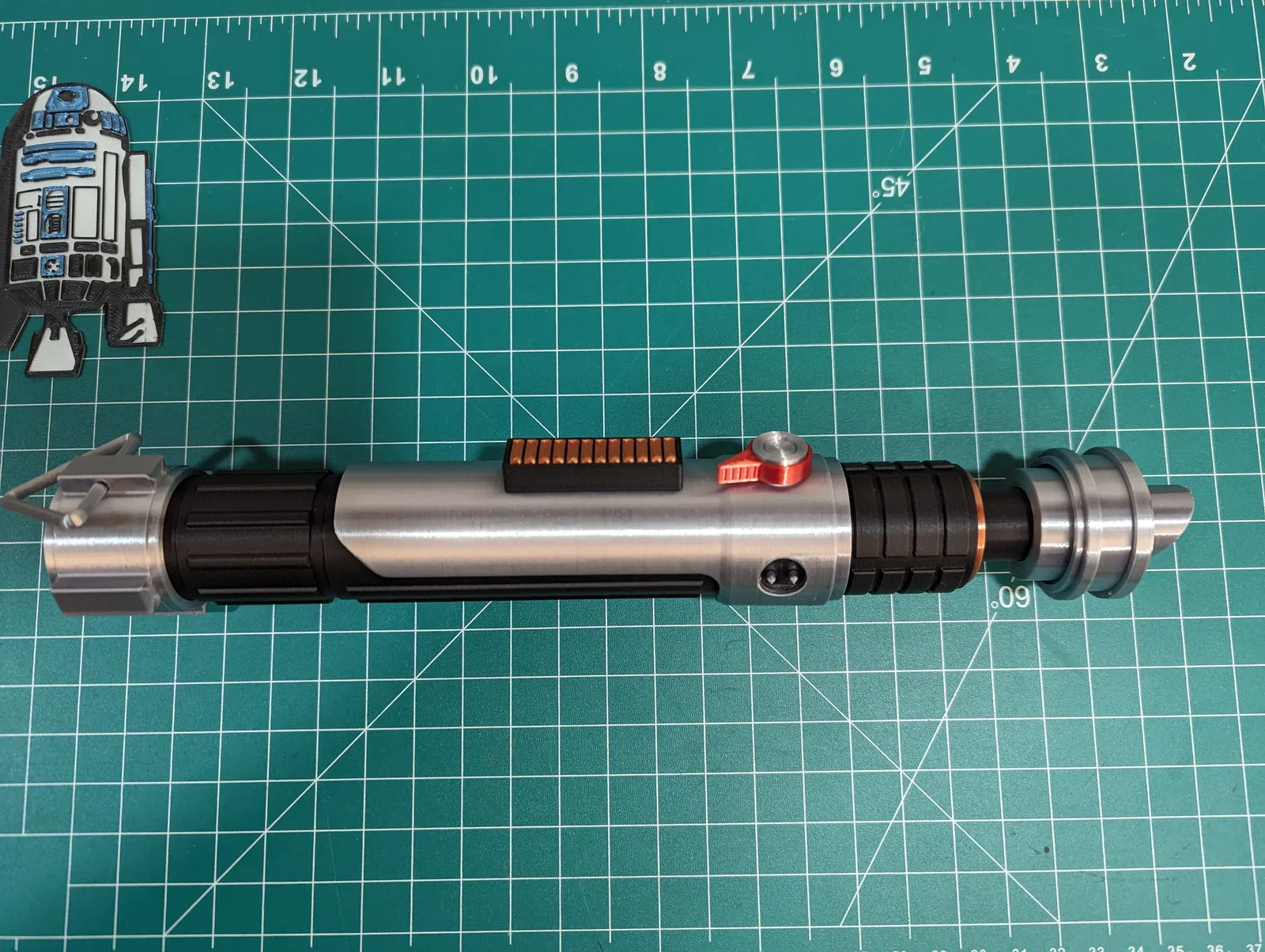

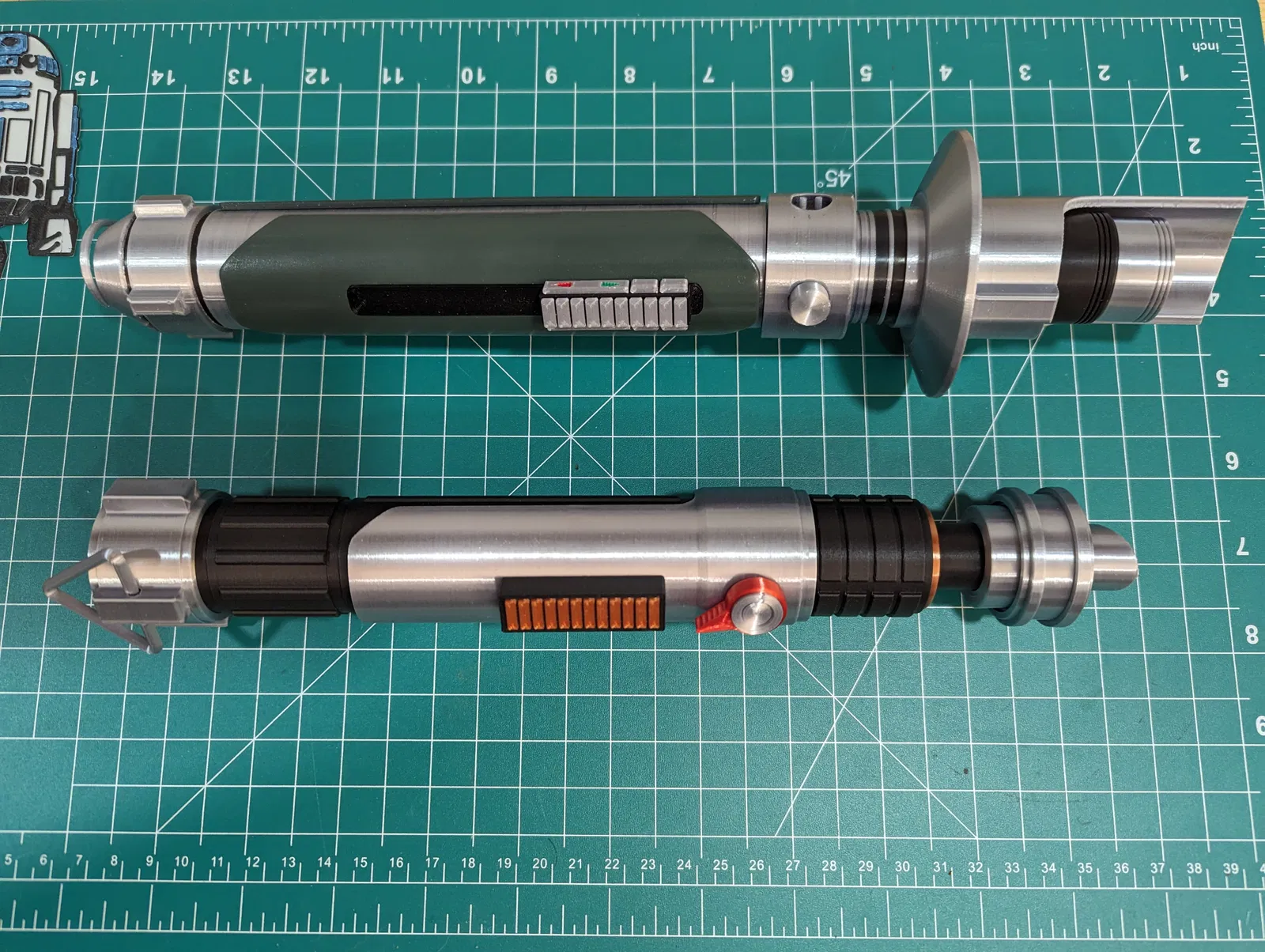

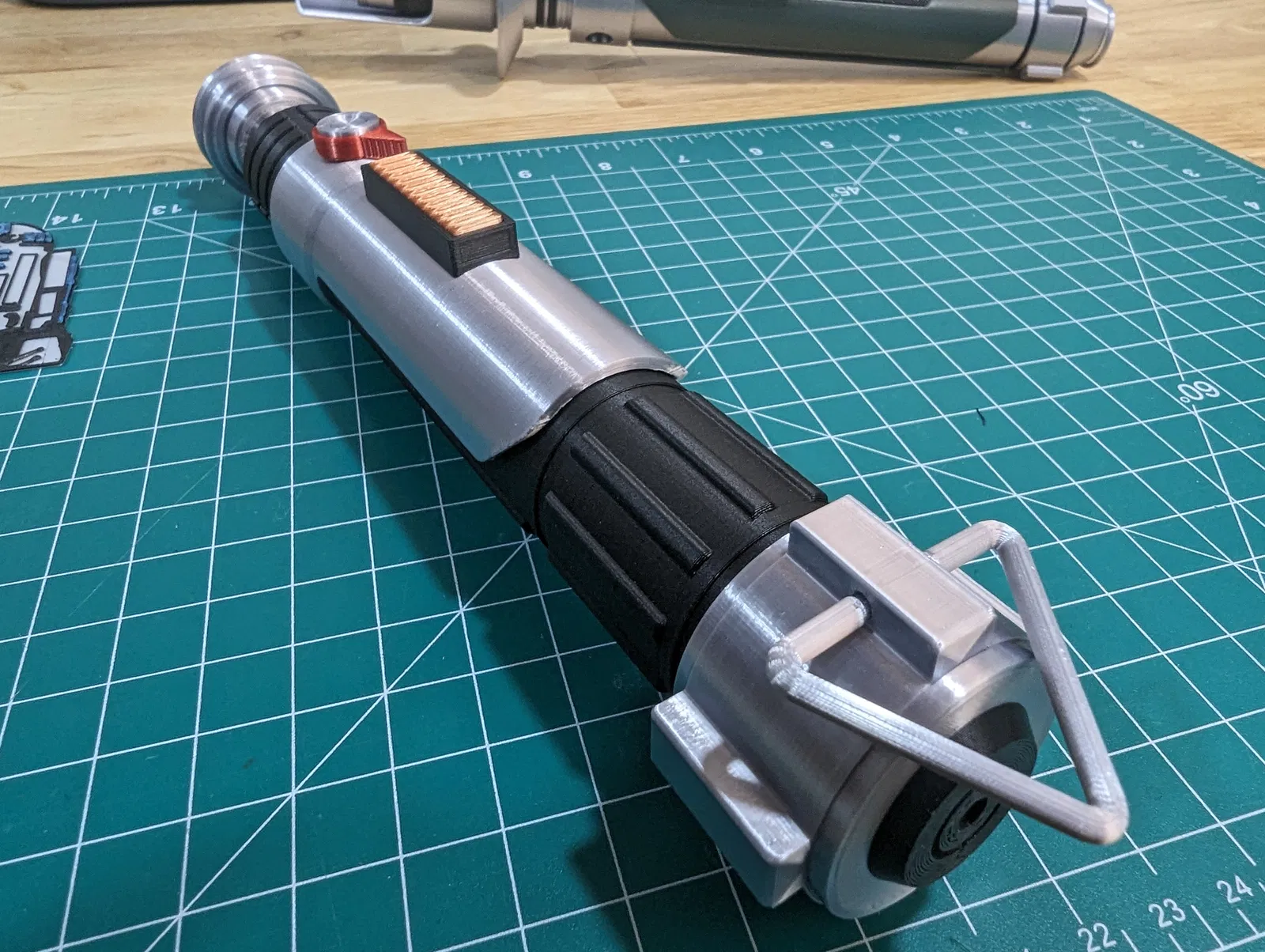

Đây là phiên bản mình làm lại cây lightsaber thứ hai của Ezra Bridger trong Rebels. Tìm hình tham khảo chuẩn từ series này khá khó, nhưng mình xoay xở với một ít ảnh chụp màn hình. Mình dùng saber Sabine Wren của @ReProps để canh tỉ lệ, thêm screenshots từ Rebels và Ahsoka — và cũng phải gửi lời cảm ơn @UnimatrixRed vì bộ charging pins anh ấy remix trên cây Kanan Jarrus saber của mình, do mình đã áp dụng thiết kế đó vào cây của Ezra.

Mình cố gắng giữ “luật” của mình là không dùng keo, không cần supports — nhưng cuối cùng đành chịu thua. Bạn sẽ cần supports cho một phần (nhỏ) của mẫu này; đó là Activation Box.

Print Settings:

• .15mm cho tất cả các part - 0.1mm cho charging pings
• 3 walls
• 15% infill
• NO GLUE NEEDED!

Filament Used:

• Sunlu Silk PLA - Silver
• Sunlu Silk PLA - Red Copper
• Ziro Silk PLA - Red
• Overature Matte Black PLA

Assembly Notes:

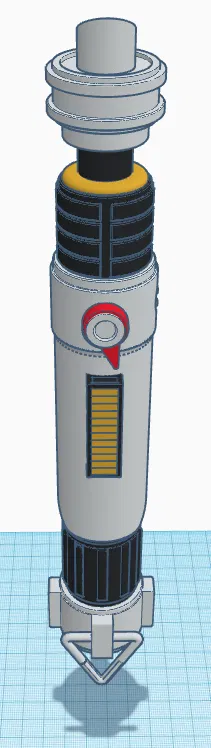

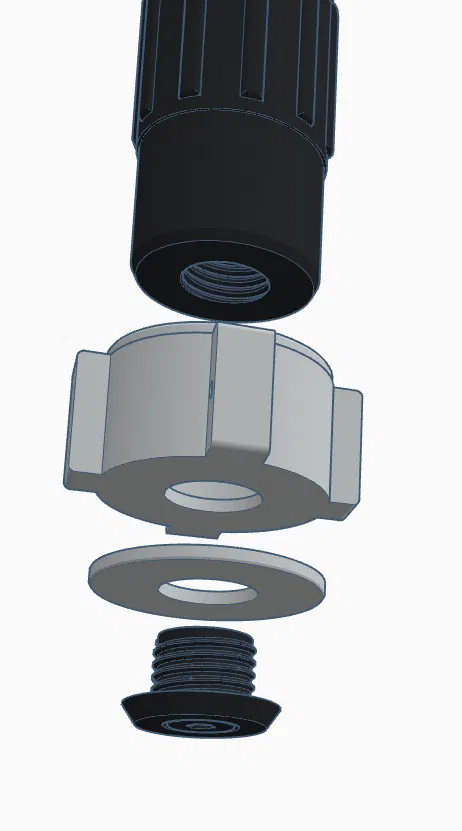

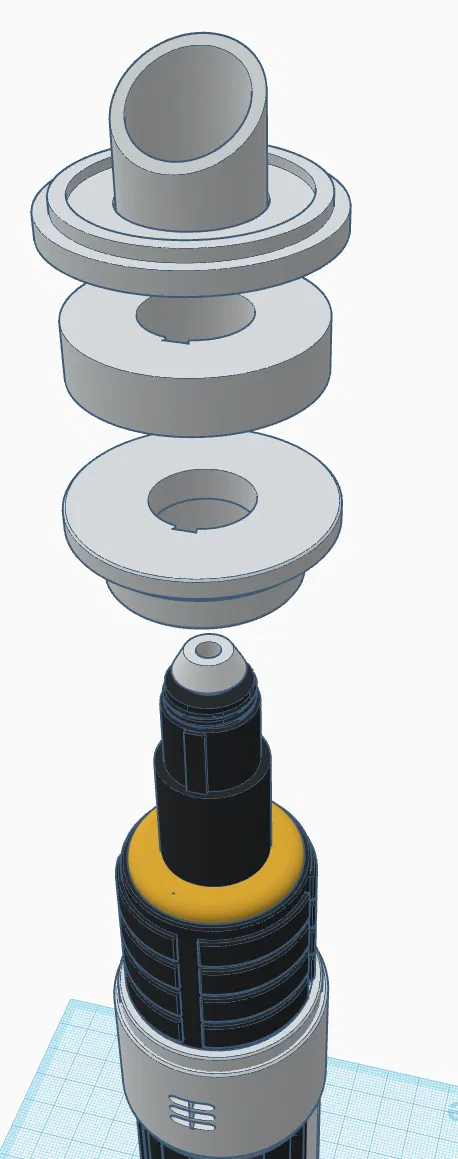

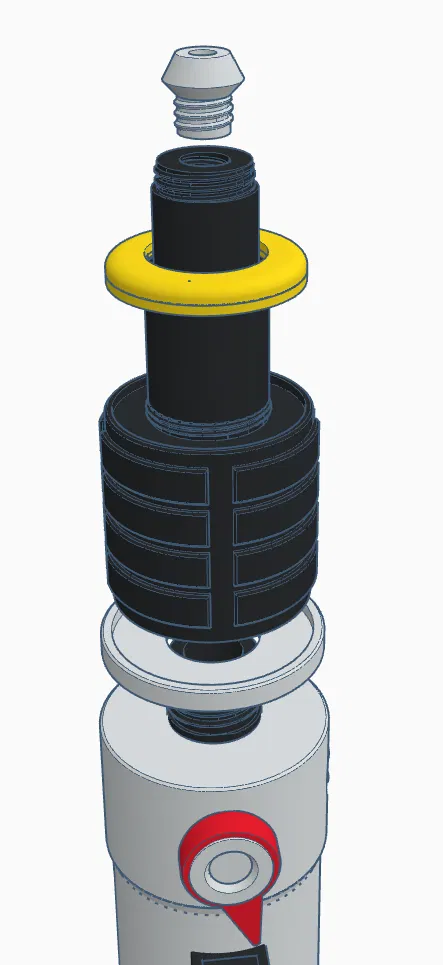

• Tham khảo các hình đính kèm để lắp ráp
• Activator Box là part duy nhất cần supports

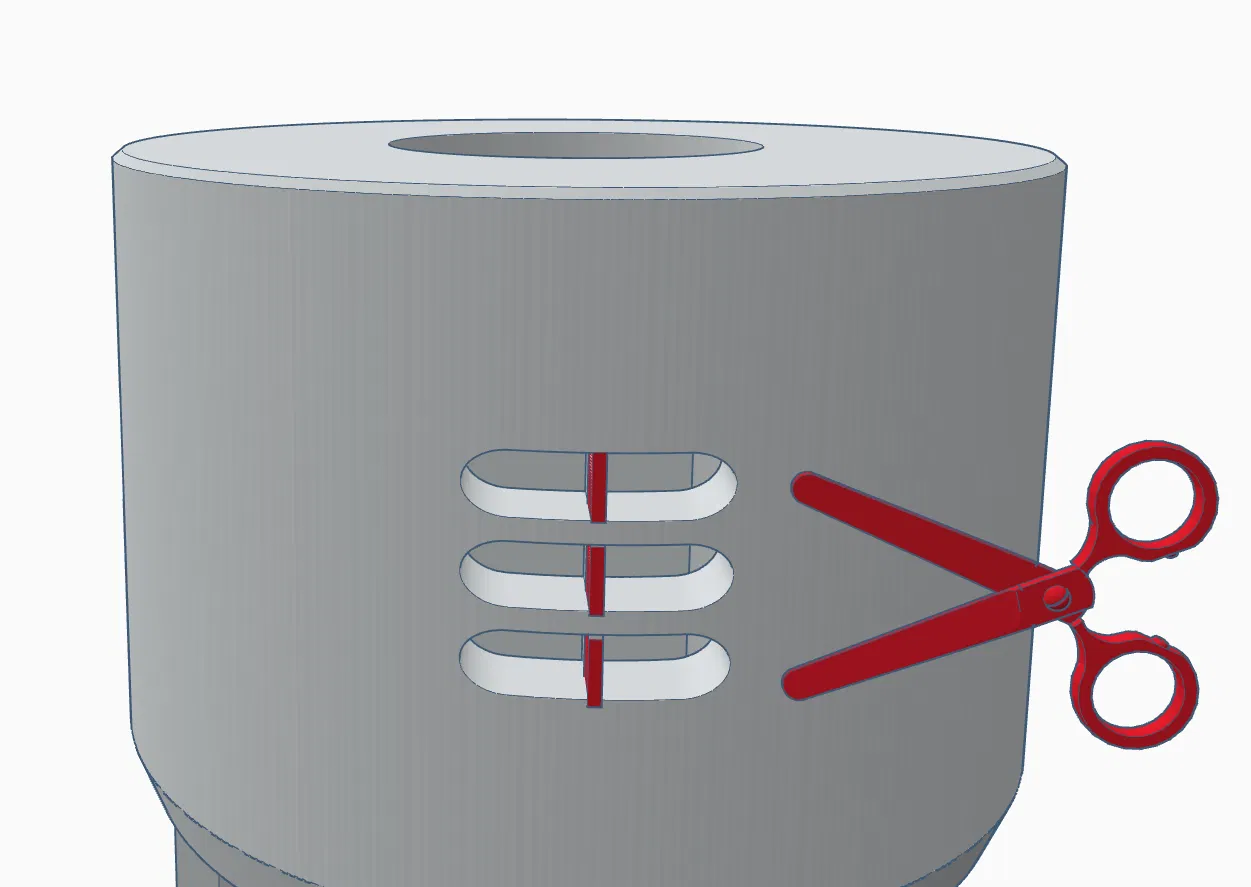

• 3 khe vents ở mặt sau của hilt shroud có supports dựng sẵn, có thể cắt/bấm bỏ.

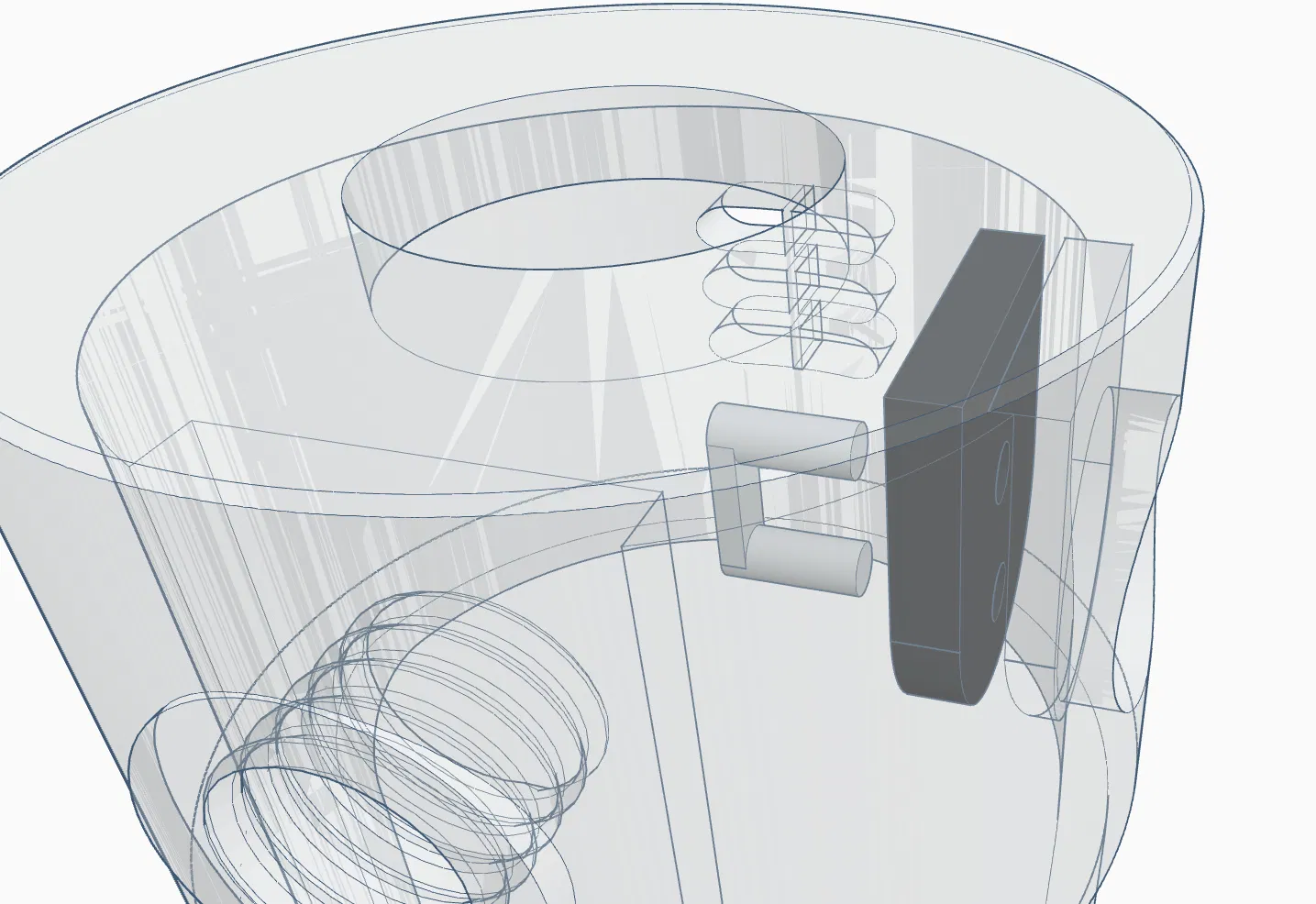

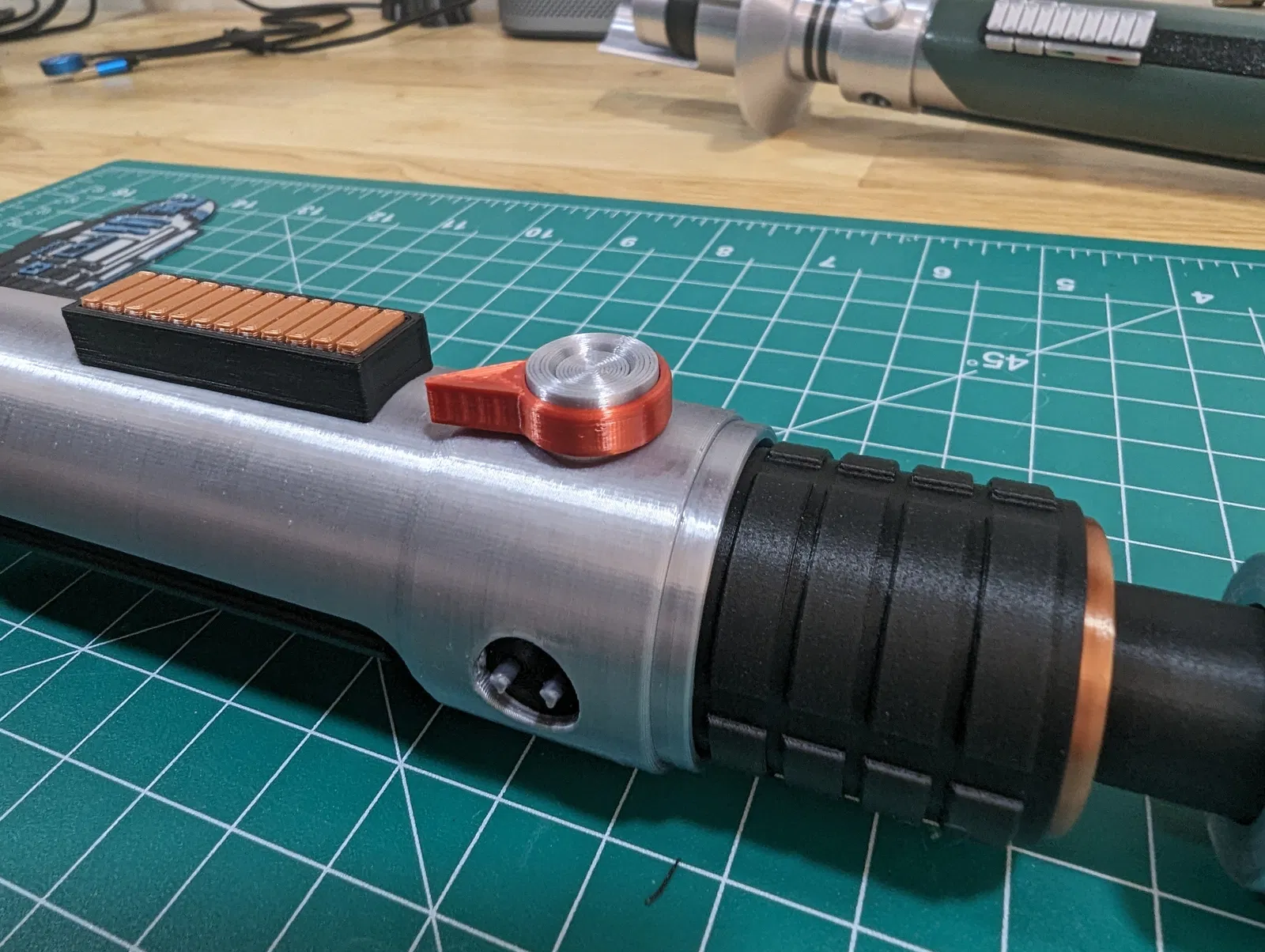

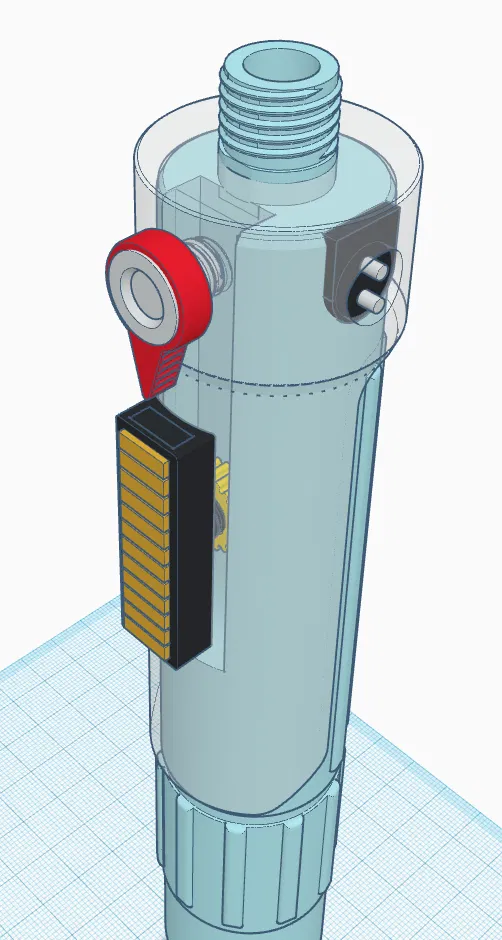

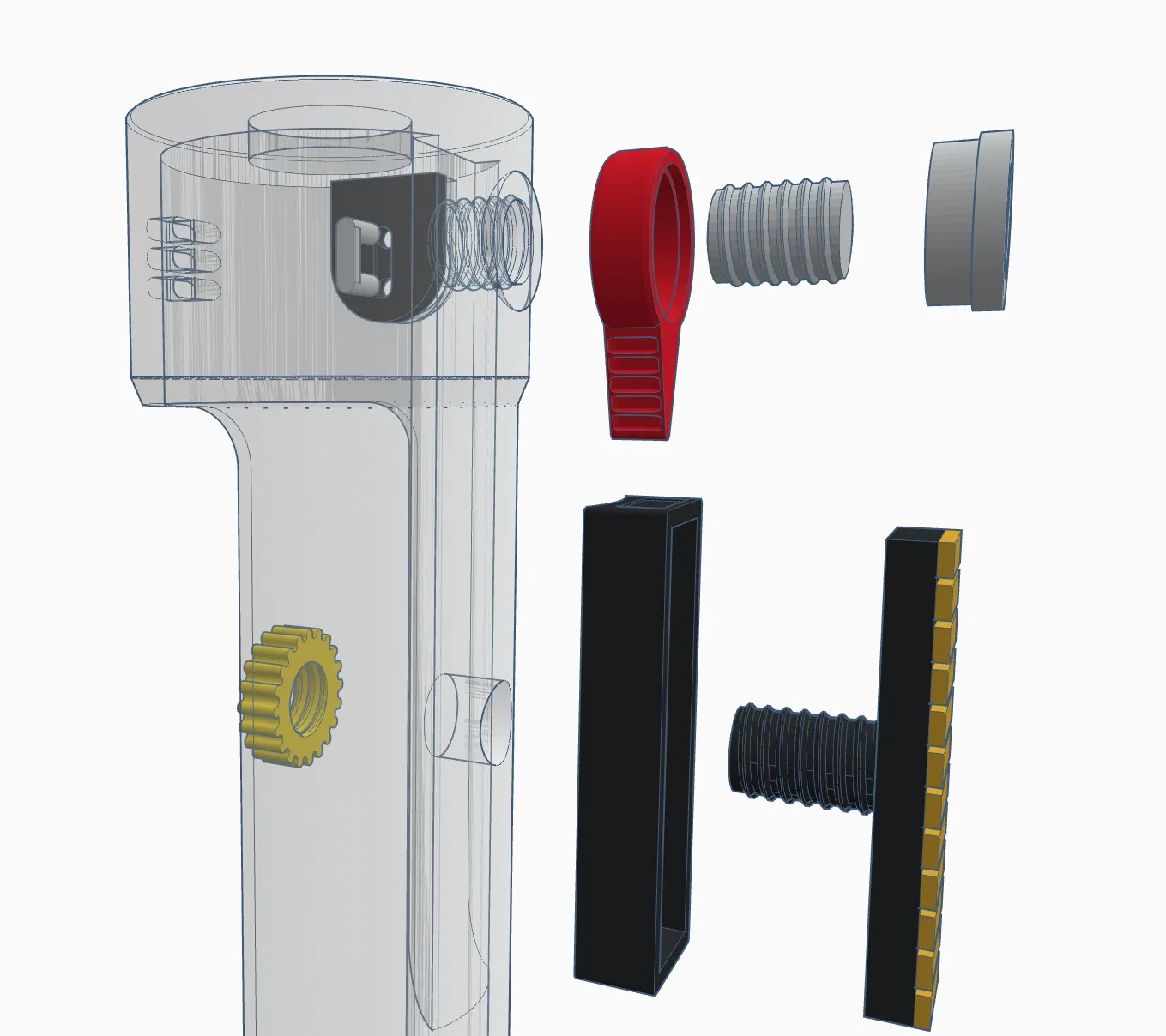

• Gắn activator box, bộ red lever assembly và bộ charging port assembly vào shroud trước khi bạn trượt hilt vào đúng vị trí. Hilt sẽ giữ các part của charging port cố định.
• Shroud có thể sẽ hơi khít khi lắp lên hilt tùy theo filament/print settings. Shroud khá cứng nên đừng ngại “đóng” cho nó vào đúng chỗ. Nhớ đảm bảo nó ngồi sát hoàn toàn, nếu không phần upper grenade grip sẽ không canh thẳng hàng đúng.
• Tất cả các part đều được đặt hướng để giấu đường seam khi có thể.
• Với activation plate, mình đổi màu ở layer 8 (từ copper sang black) trong CURA, nhưng YMMV tùy theo độ phân giải bạn in.
• Mình có kèm một tool để bạn siết con ốc lục giác 4mm phía dưới và doa lại lỗ ren trên shroud (red lever assembly) nếu lỗ ren in ra hơi bị sần/nhám.
