Nâng cấp BCN3D SIGMA lên filament 1.75mm

ĐANG TRONG QUÁ TRÌNH HOÀN THIỆN

Với bản upgrade này, mình chuyển đổi bất kỳ SIGMA nào sang dùng filament 1.75, sử dụng extruder Titan và hotend V6 của E3D chính hãng.

Bọn mình giữ nguyên toàn bộ linh kiện gốc của máy: quạt, thermistor và heater cartridge.

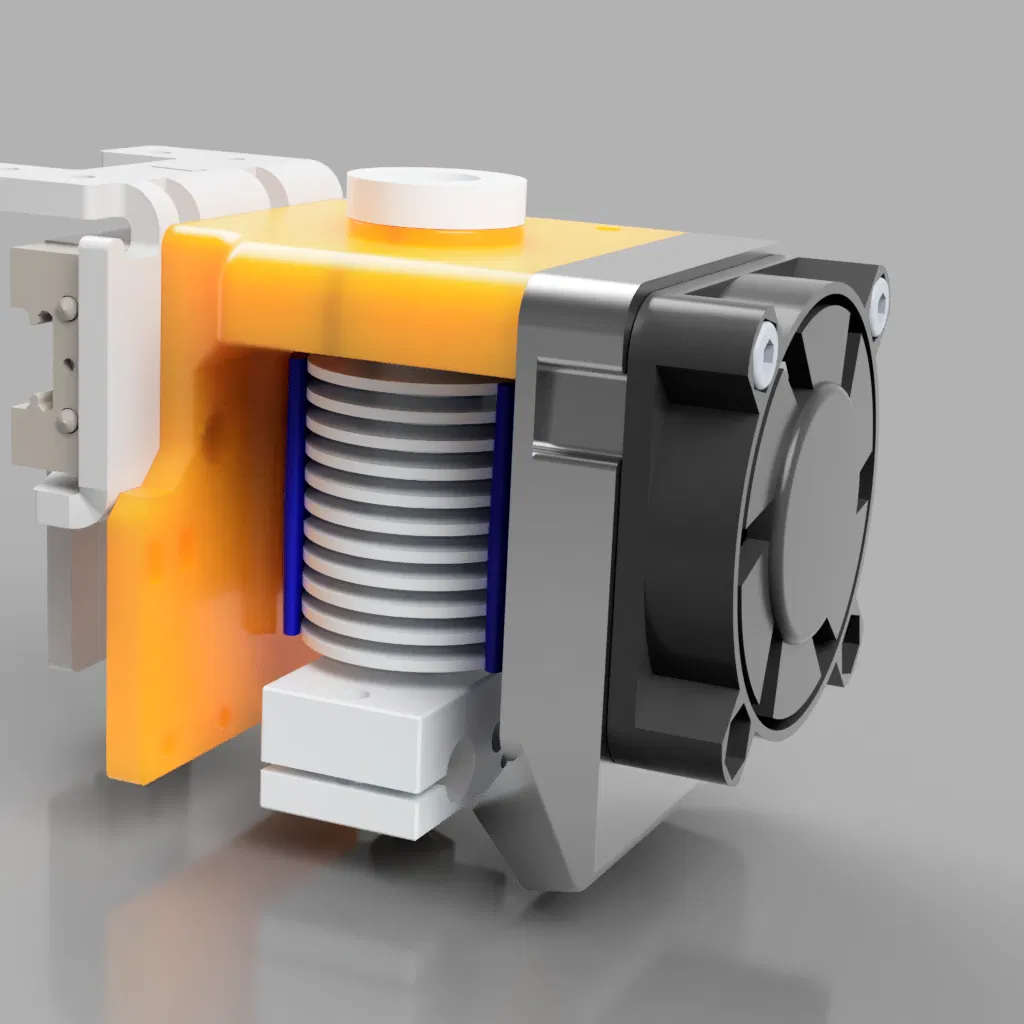

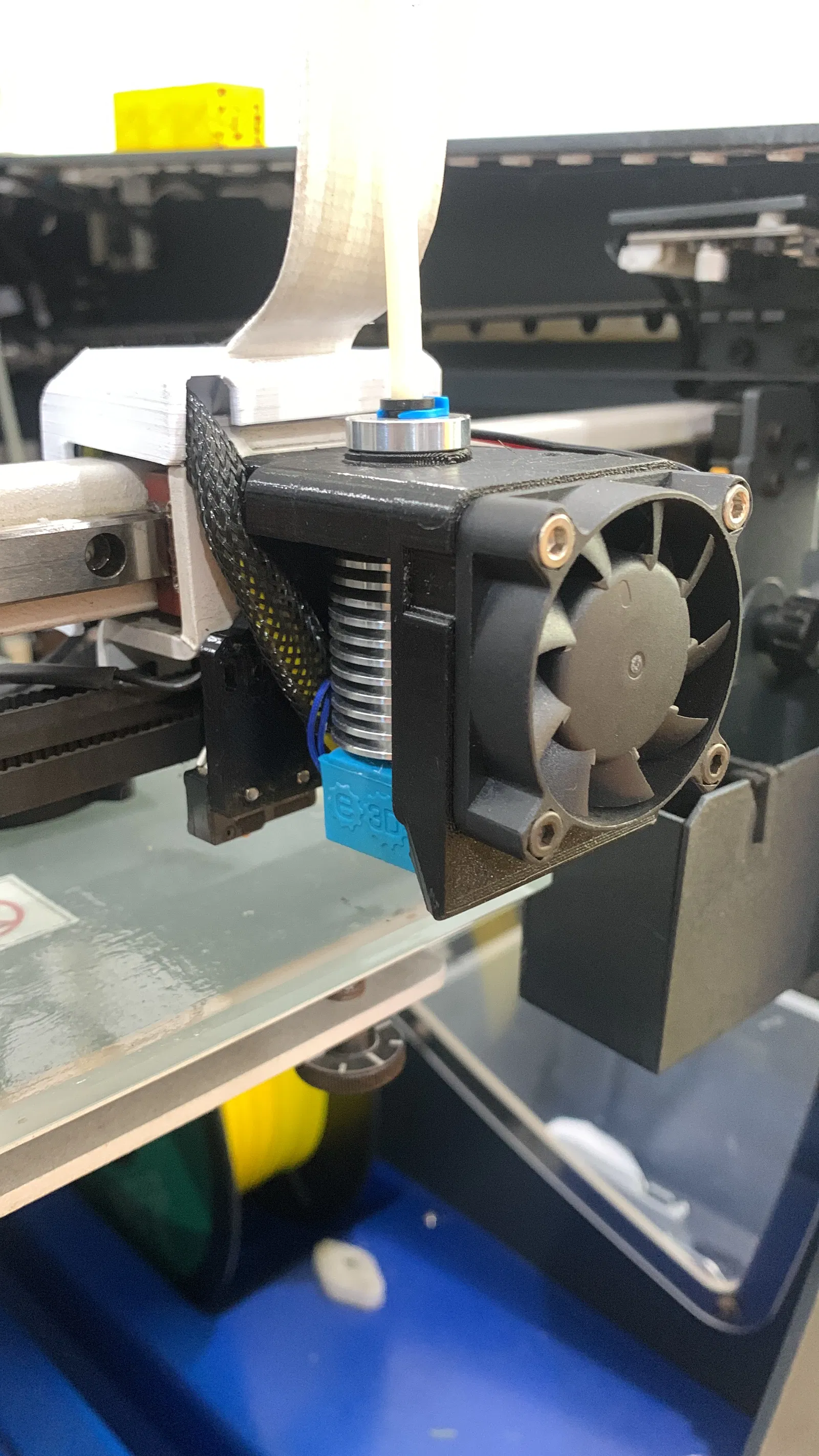

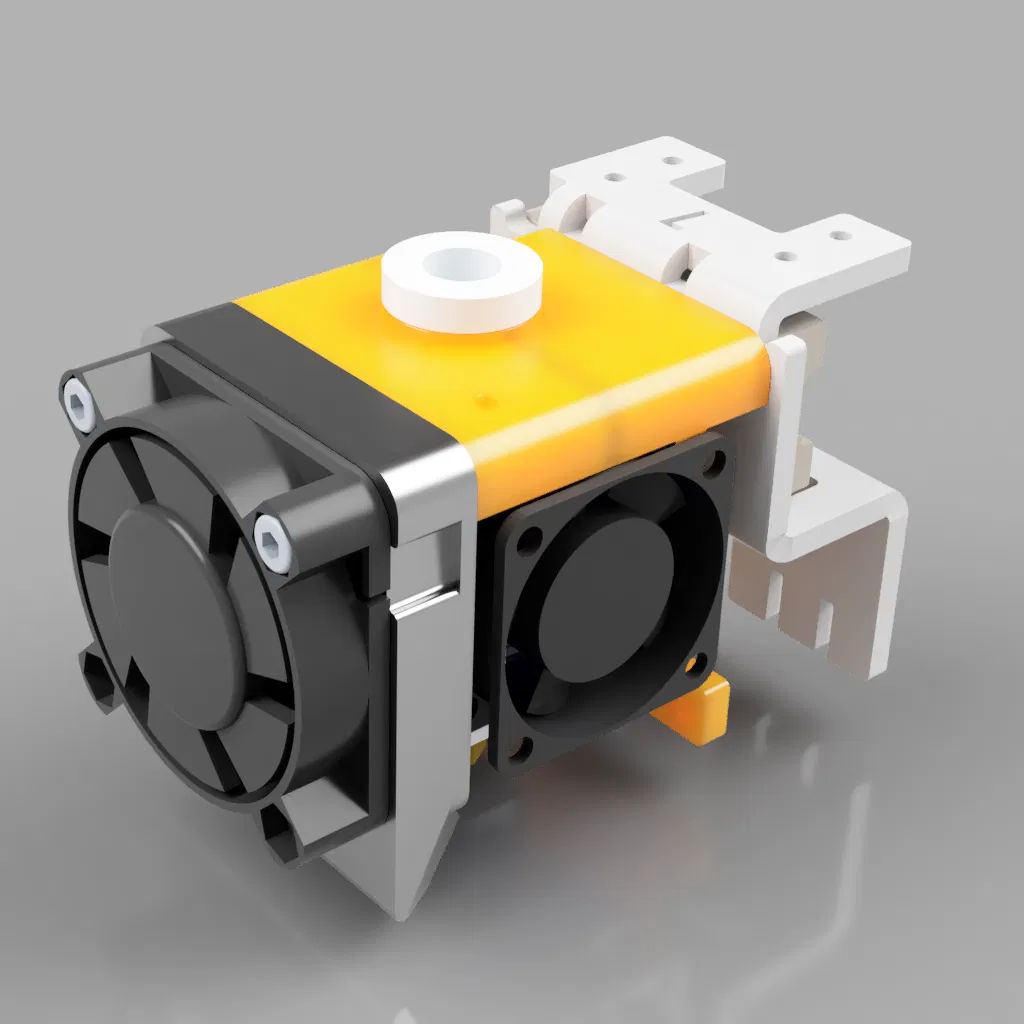

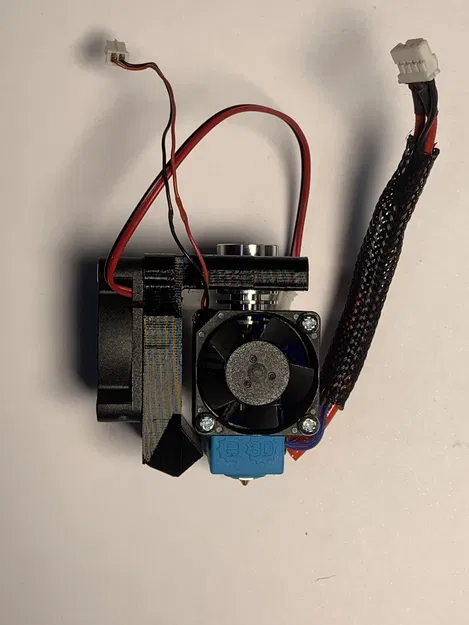

Hotend “custom” được thay bằng V6 tiêu chuẩn, mặc định sẽ được căn đúng cùng cao độ với hotend gốc.

Không cần chỉnh sửa gì trên máy; muốn hoàn tác để quay lại 2.85 thì cũng rất dễ.

2024-04-02 Mình đã thêm model định dạng STEP để ai cần thì chỉnh sửa.

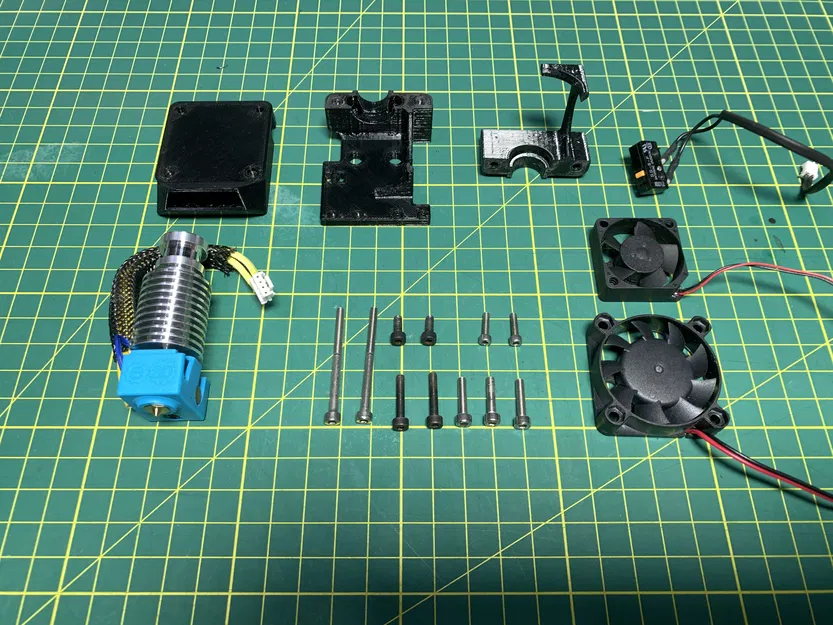

Vật tư cần thiết:

• Hai bộ V6 metal only
• Hai Fan Duct của E3D

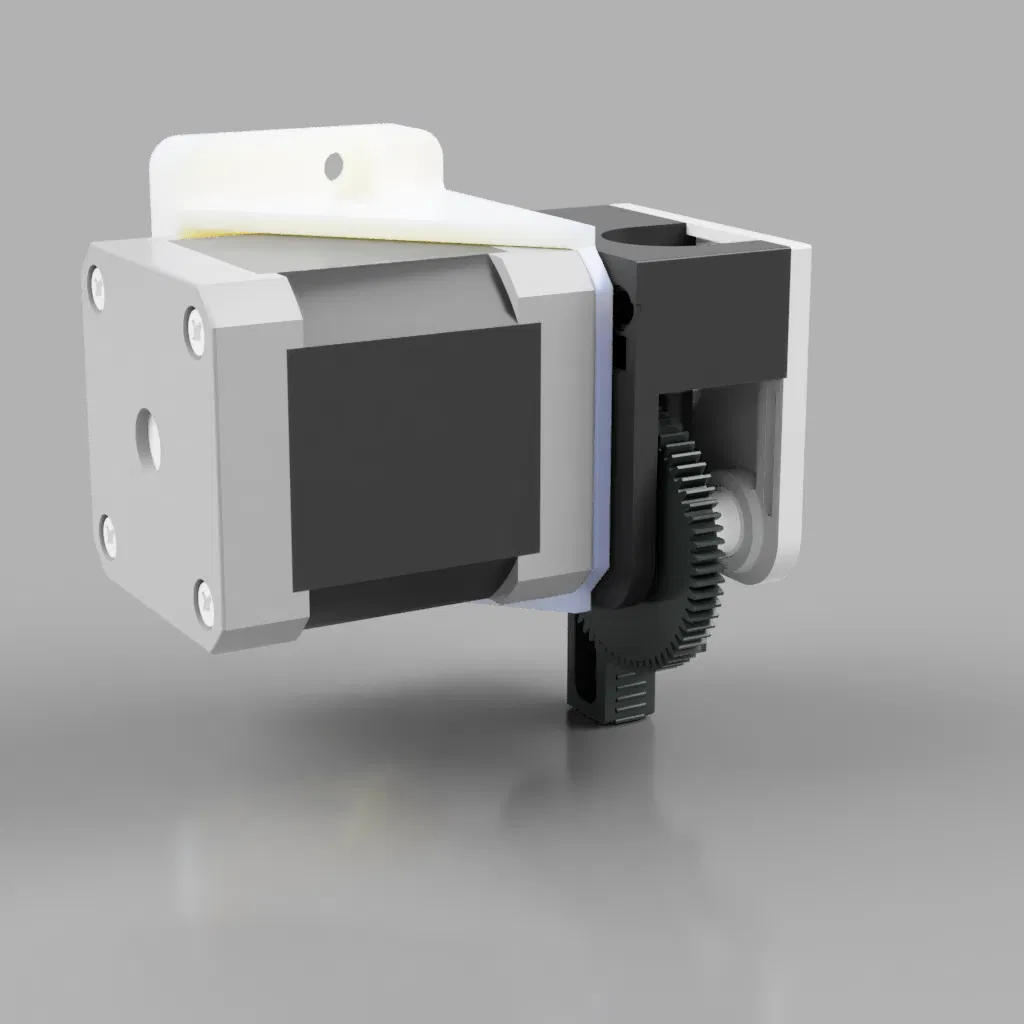

• Hai bộ extruder Titan Extruder (một bản standard và một bản mirrored)
• 2 x 70 cm ống Bowden, khuyến nghị loại Capricorn

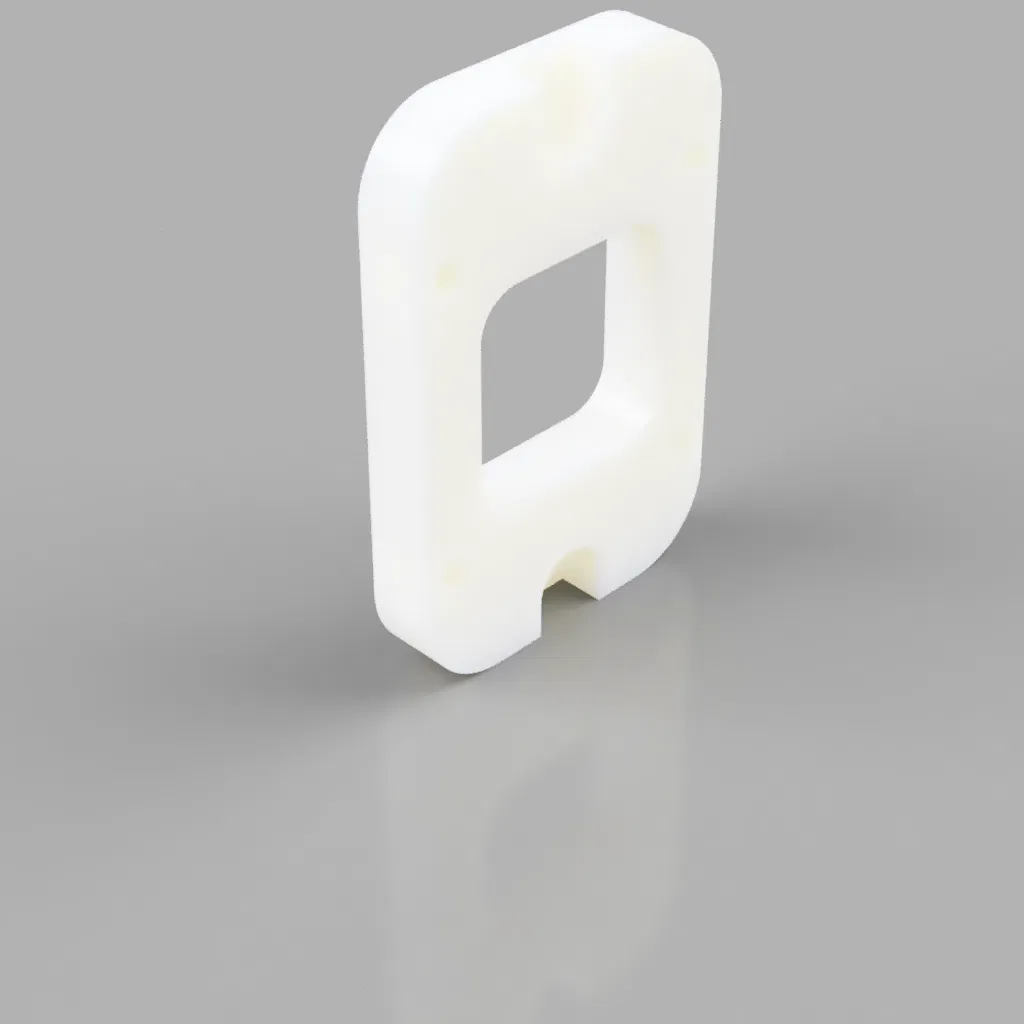

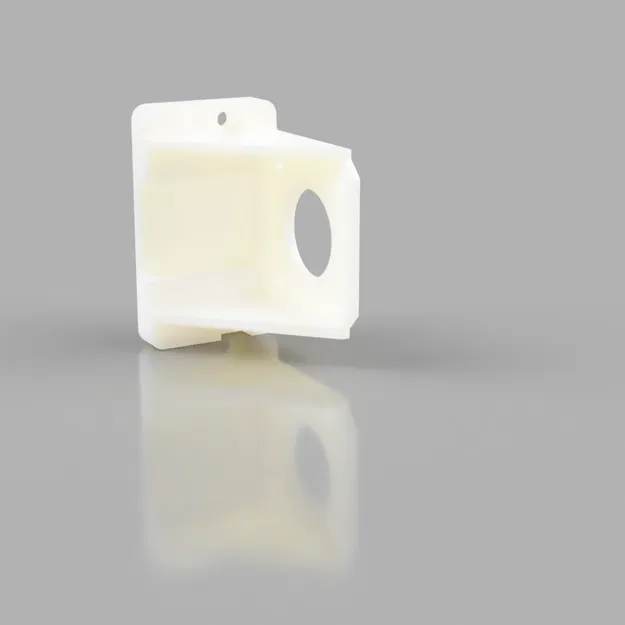

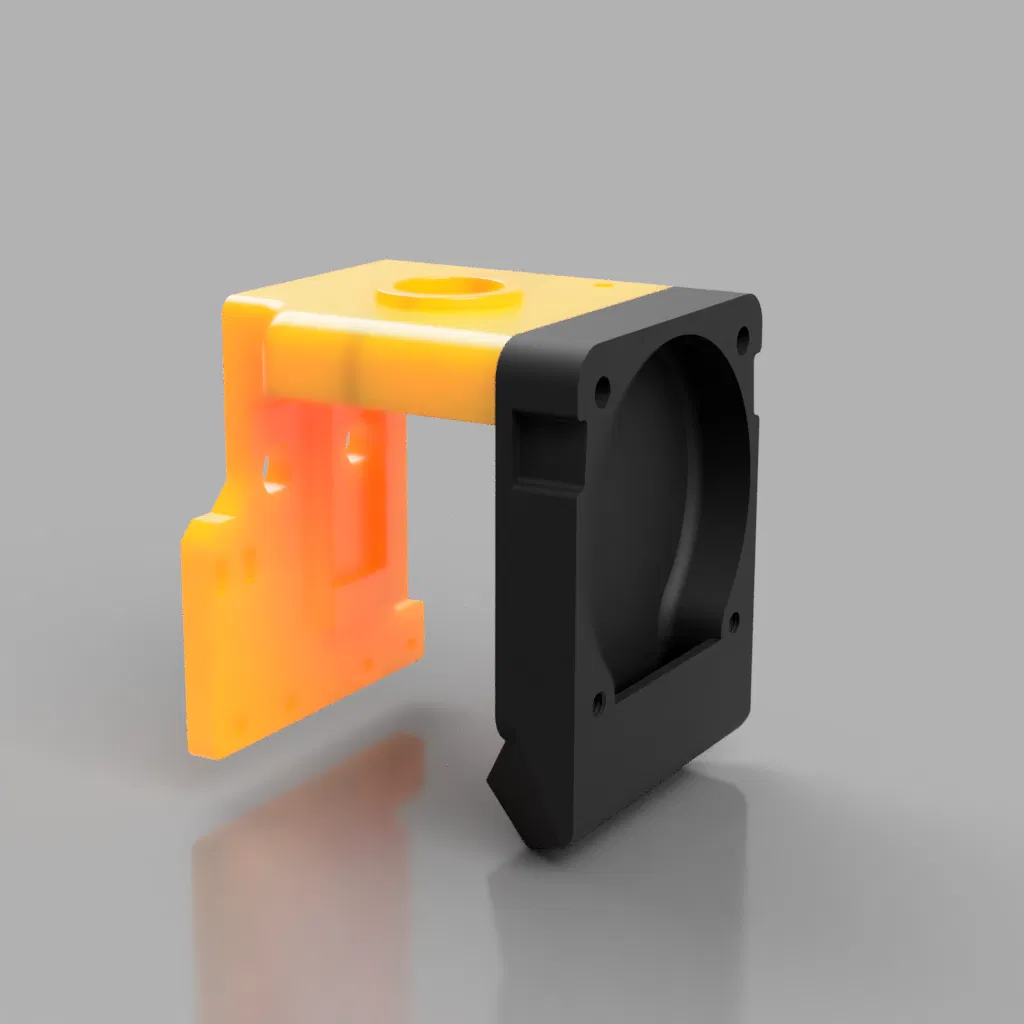

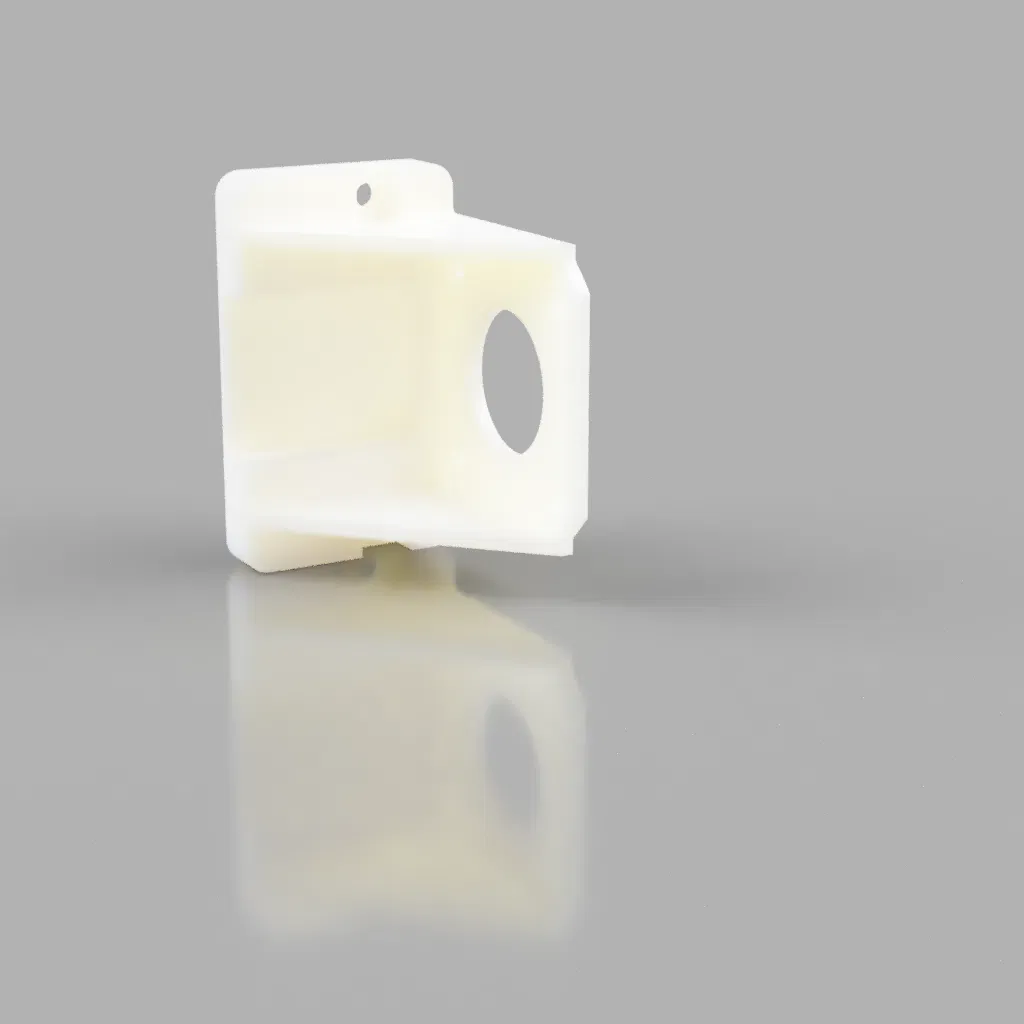

• Hai bộ chi tiết in bằng PETG cho các extruder mới
• Đổi vị trí dây trong connector motor theo hướng dẫn.

Toàn bộ vật tư bọn mình dùng cho dự án này đều là hàng E3D-Online chính hãng

In ấn

Tất cả chi tiết đều được in bằng PETG Prusament, layer 0.2mm, 4 perimeter và 60% infill.

Thay đổi

Cần cấu hình lại số steps cho extruder; trường hợp của mình là 401.37. Việc này làm bằng pronterface và có rất nhiều tutorial trên mạng.

Khi dùng Titan Extruder với motor của máy in, chiều quay sẽ bị ngược, nên cần đảo cực ở một phía của motor để quay đúng hướng.

Làm bằng cách đổi dây trực tiếp trong connector motor: dùng kim ghim nâng lẫy giữ, rút nhẹ dây ra khỏi connector; làm tương tự với cực còn lại rồi gắn lại cẩn thận đúng vị trí.

Kết nối với máy in, chạy 2 lệnh này là xong. Nhớ chỉnh đúng số steps phù hợp với máy của bạn.

M92 E401.37 ; Số steps cho extruder với Hemera.
M500 ; Lưu cấu hình vào máy in.

Ghi chú

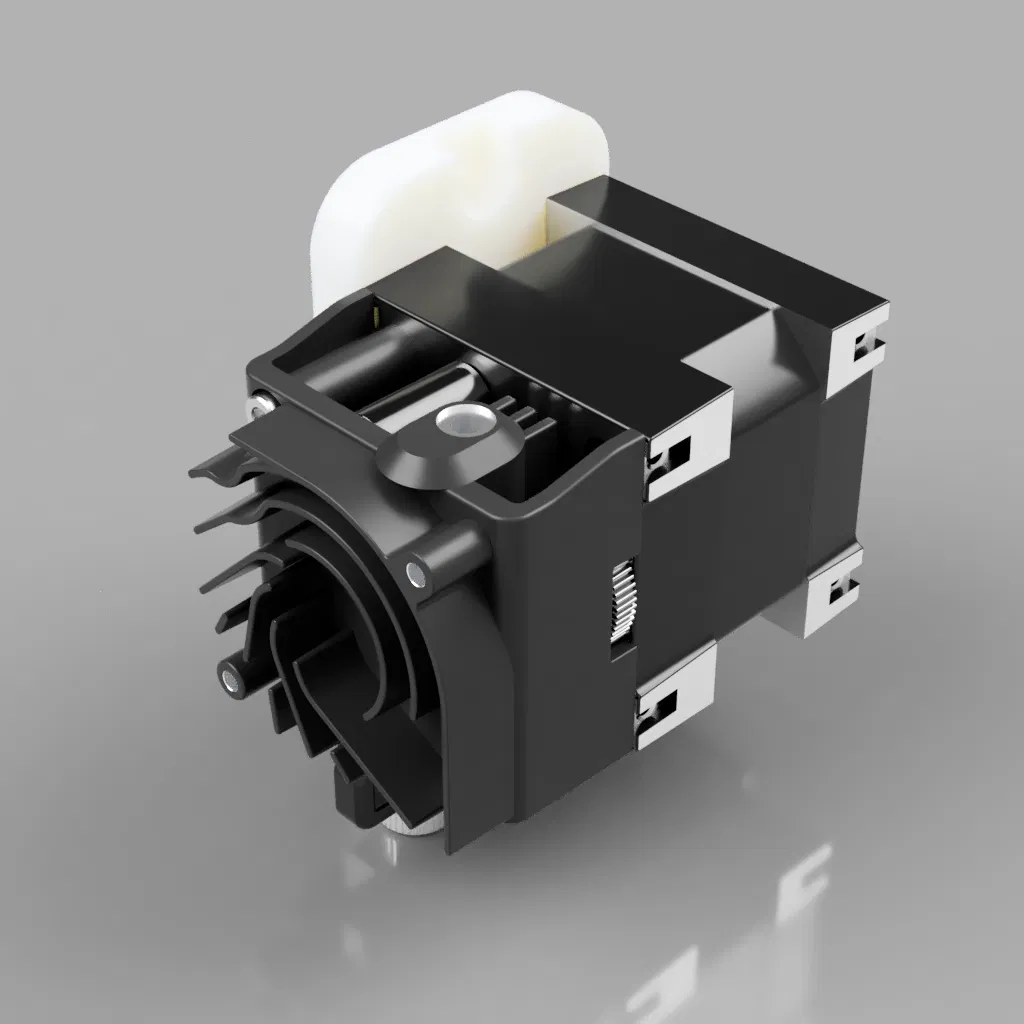

Bọn mình cũng đã thử extruder Hemera của E3D-Online, cho kết quả rất xuất sắc. Tuy nhiên gặp vấn đề là không thể gắn ở bên phải máy, vì khi về gần vị trí 0 thì nó bị cấn vào motor trục Y.

Bọn mình thử dùng một Hemera bên trái và một Titan Extruder bên phải thì cũng chạy rất ổn. Cả hai tương thích chung về số steps/mm. Nếu bạn chủ yếu dùng máy với một loại extruder, thì đây là combo “chuẩn bài”.

Slicer

Bọn mình đang làm cấu hình cho Cura, Simplify3D và Prusaslicer. Khi nào có bản đủ test kỹ cho từng phần mềm, bọn mình sẽ up lên để bạn tải về.

Nếu bạn muốn thử trước, có thể lấy profile máy Sigma rồi chỉnh đường kính extruder; chỉ cần vậy thôi là bọn mình đã bắt đầu ra kết quả khá ổn.

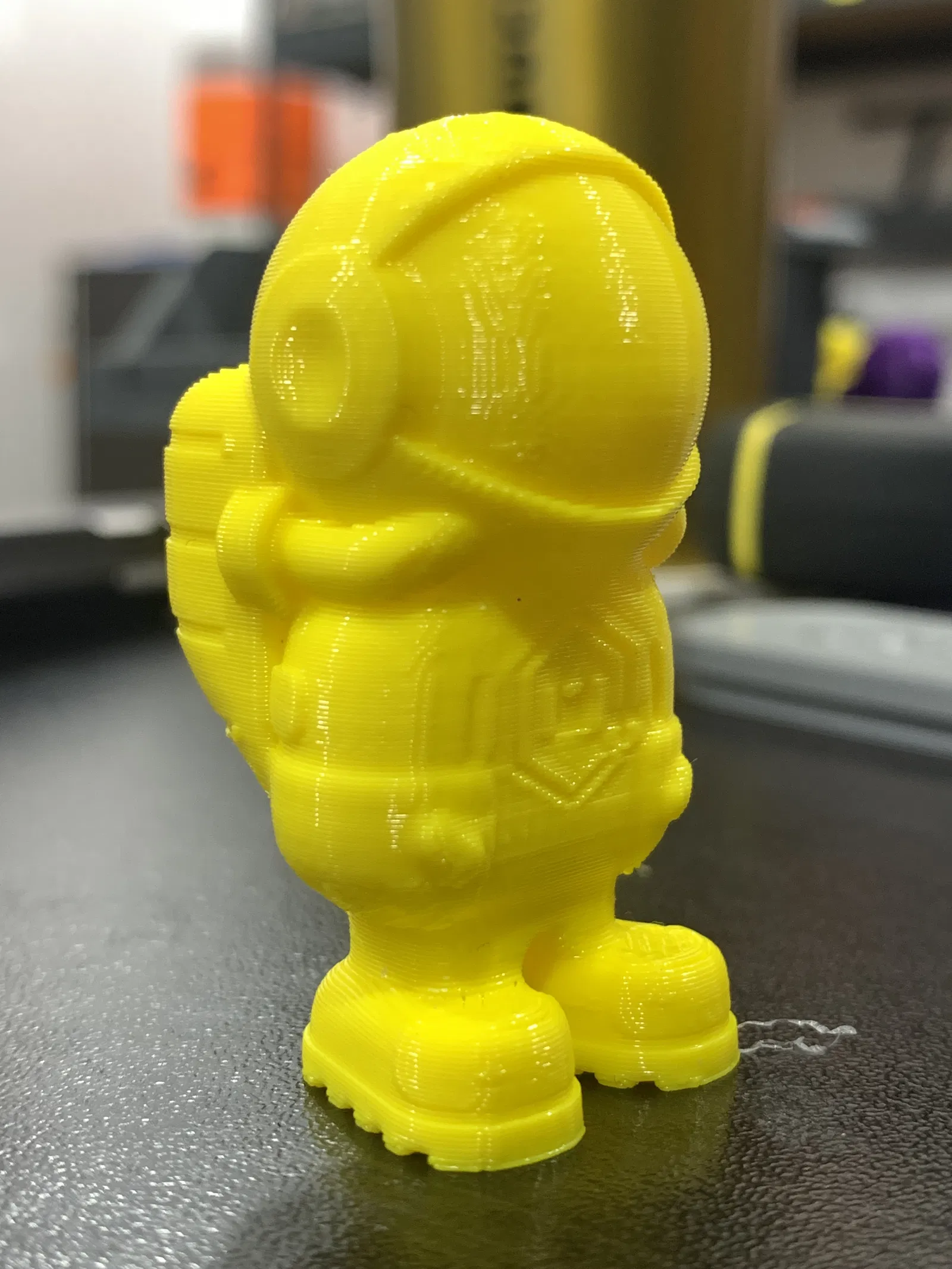

Chất lượng tốt nhất tới hiện tại bọn mình đạt được là với Simplify3D. Hình trên cao 5 cm, in layer 0.2mm, filament generic.

QUAN TRỌNG:

Ai làm chỉnh sửa này là tự chịu trách nhiệm hoàn toàn, vì chỉ cần sai một chút là có thể gây hậu quả nghiêm trọng cho máy, thậm chí làm hư máy.

Hãy xem đây là hướng dẫn để tham khảo khi làm, không phải manual hướng dẫn từng bước.
