Núm vặn GoPro cho ốc M5 đầu pan-head
Núm vặn dành cho ngàm GoPro dùng ốc M5 đầu pan-head. Có 3 bản cho M5x30/M5x40/M5x50, phần dưới có ren để vặn trực tiếp. Kèm file Fusion 360 để chỉnh screwHeadDiameter và screwLength theo ốc thực tế.
Mô tả

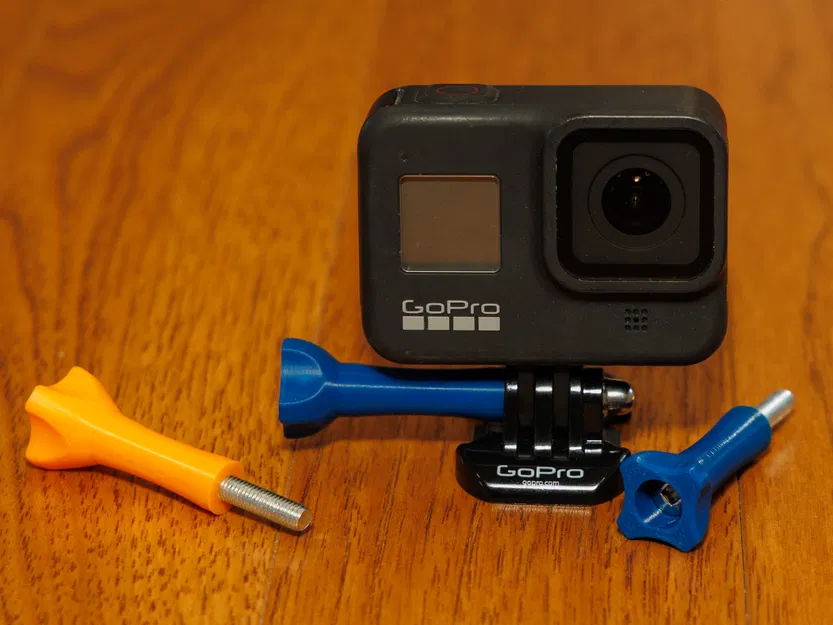

Mình muốn in vài cái núm vặn để gắn GoPro vô cái đế của nó, mà đa số mẫu núm trên đây mặc định là dùng bu-lông đầu lục giác. Home Depot gần chỗ mình chỉ có pan-head screws, nên mình tự thiết kế cái này.
Bên dưới có phần ren, nên bạn chỉ cần vặn con screw/bolt vô đúng vị trí là xong. Mình đính kèm 3 phiên bản: cho ốc M5x30, M5x40 và M5x50. Mình cũng kèm luôn file Fusion 360, nên nếu đầu ốc của bạn không phải đường kính 9.15 mm thì chỉ cần đổi tham số “screwHeadDiameter” cho khớp với ốc của bạn. Ngoài ra còn có tham số “screwLength” để chỉnh nếu bạn muốn làm cho M5x35 (hoặc như trường hợp của mình, mấy con ốc Home Depot rẻ tiền thực tế lại là M5x49).
