Ikea Platsa Modular Dual Prusa Enclosure (MINI/MK3s/Bear) - Vỏ tủ modular

Lần thử thứ hai, giờ có chỉnh sửa một số thứ.

!!Dự án vẫn đang trong quá trình làm. Danh sách vật liệu và file hiện chưa đầy đủ!!

Đang chờ tấm chống rung thứ hai và một tấm đá mới (nhỏ hơn) cho Mini.

Tạm thời mọi cập nhật sẽ tiếp tục ở đây. Mình làm lại toàn bộ, chỉnh sửa vài chi tiết, đồng thời thêm Prusa Mini và đổi MK3s sang Bear System. Một số part sẽ được bổ sung trong tương lai.

Nếu cần thêm thông tin, bạn hỏi ở phần bình luận nha để ai cũng đọc được :) Cứ tự nhiên hỏi, remix, in, chỉnh sửa và nếu thấy hữu ích thì để lại lời cảm ơn.

Sau khi cái bàn IKEA Lack của mình hơi bị rung/thiếu ổn định và nhìn cũng không còn hợp với căn hộ mới nữa, mình quyết định làm một “vỏ” (housing) khác chắc chắn hơn cho máy in. Trong các file in bạn sẽ thấy một số bản remix hoặc thiết kế tự làm của các chi tiết 3D printed dùng để hoàn thiện enclosure này.

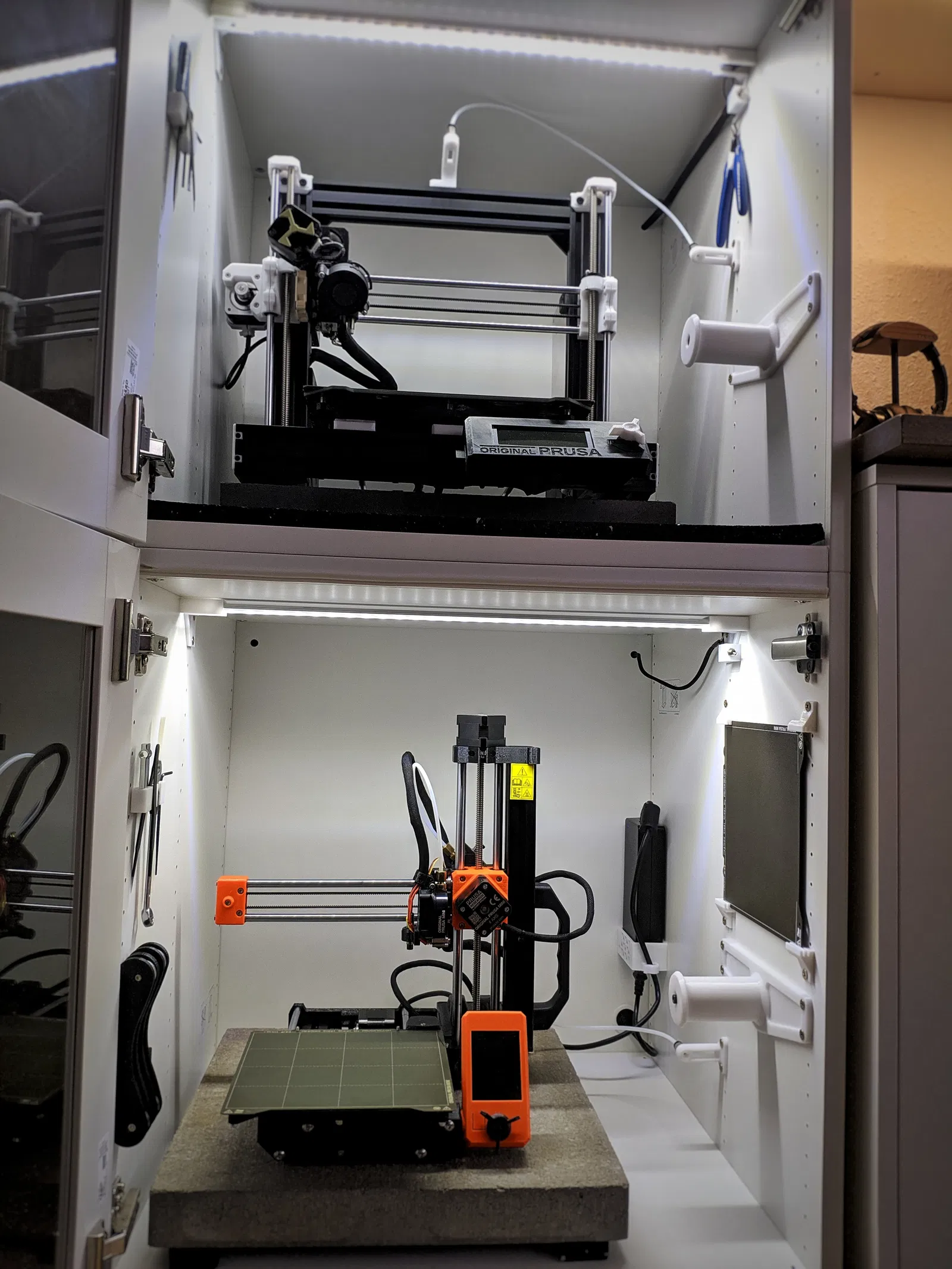

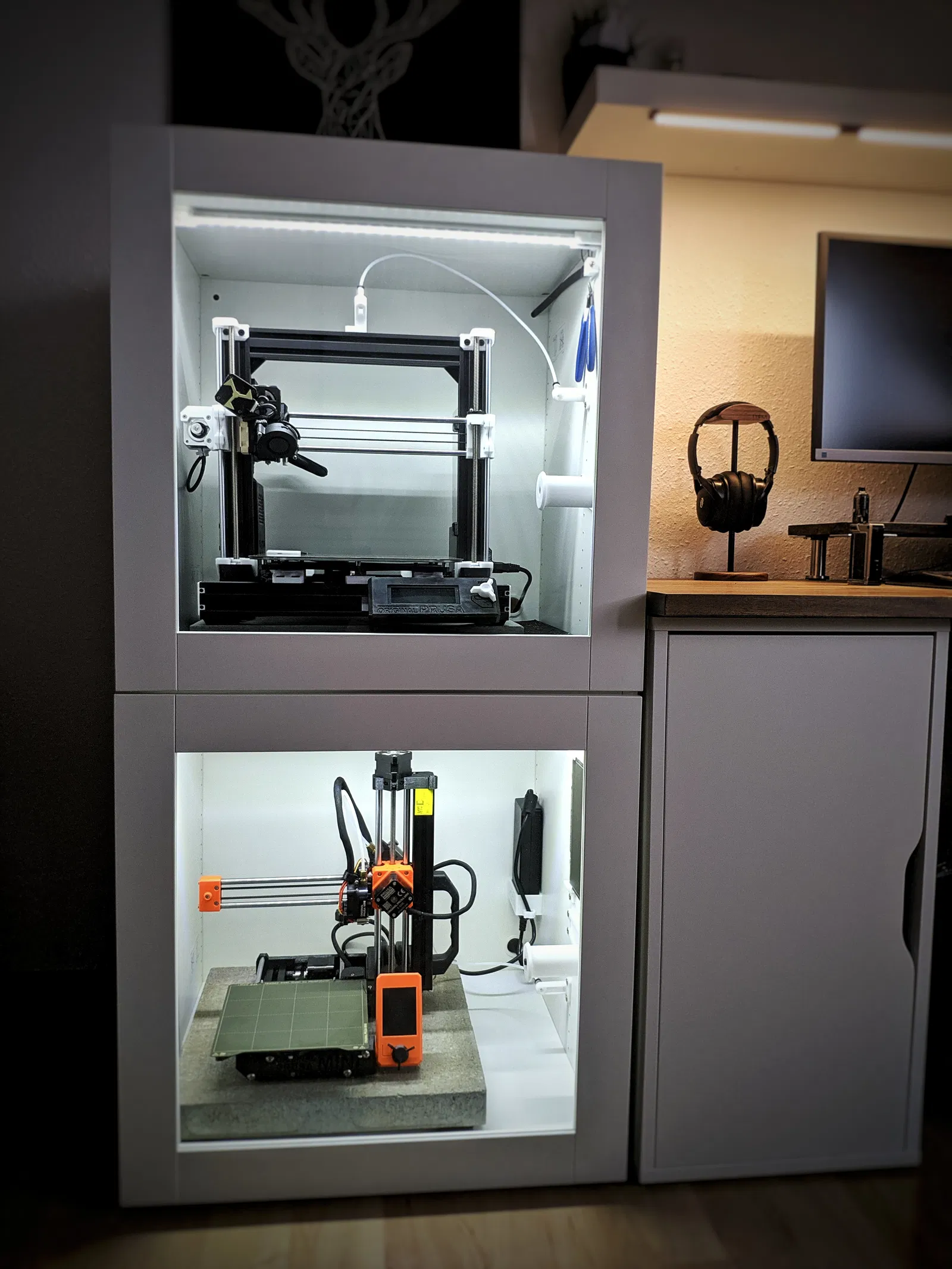

Enclosure này dạng modular, vì bạn có thể chồng nhiều cái lên nhau hoặc đặt cạnh nhau rồi nối lại. Kiểu như một hệ Kallax cỡ lớn nhưng làm từ Platsa vậy :D

Bill Of Material:

IKEA things:

2x/4x bản lề HJÄLPA: 603.312.00 [Chỉ dùng loại này nếu bạn không muốn softclose]
2x/4x bản lề BESTÅ : 802.612.58 [nếu bạn thích softclose + cần thêm bản lề HJÄLPA]
1x/2x cửa VÄRD 60x60cm: 603.473.19
1x/2x thân tủ Platsa 60x55x60 cm: 103.309.72

Local Store things:

1-2x tấm chống rung/giảm rung (60x60cm, độ dày từ 0,6 đến 2cm)
Đá 40x40x3cm (hoặc loại nhỏ hơn cho Mini - 30x30x2)
Một ít vít gỗ (4,5x16) hoặc tương tự
Băng keo 2 mặt cho một số tool holder
Một vài đầu nối PC4M6 hoặc M10 (PTFE Couplers)
Một ít insert ren nhấn M3 hoặc ê-cu lục giác
Ống PTFE cho hệ reverse Bowden
Dây điện cho đèn
LED cho đèn (và thanh profile)
Có thể cần một cái công tắc
Ổ cắm điện (Power Strip)
Khoan / mũi khoét lỗ (32mm cho cổng cấp điện vào)

Things:

Universal:

Platsa_Spool_Holder_short_69mmSpool (Spool holder rút ngắn cho cuộn 800g / 1000g; bạn cũng sẽ cần 1x Platsa_SpoolHolder_Cap)

Platsa_SpoolHolder (bản “anh lớn” - mình dùng 8 tháng không vấn đề gì, giờ sau khi đổi sang bear thì thấy hơi to. Bạn cũng sẽ cần 1x Platsa_SpoolHolder_Cap. Cảm ơn dermartin https://www.thingiverse.com/dermatin)

Platsa_Lamp_wo_switch_L&R (Ngàm gắn đèn profile LED 20x8mm không có công tắc, trái & phải. Nếu muốn có công tắc tích hợp, có một bản có công tắc cho bên phải)

Platsa_Lamp_w_switch_right_final (Ngàm gắn đèn có công tắc, bên phải)

Platsa_Adapterplatte_m3insert/hex_final (Chi tiết để dùng cơ chế push-to-open đi kèm trong bản lề Besta)

Platsa_Inlet_PowerSupply_32mm (Cổng 32mm để đưa dây nguồn vào trong enclosure)

Platsa_Pliers_Pinmount (Ngàm gắn kềm kiểu nhấn vào đơn giản cho hệ IKEA; sẽ thêm phiên bản thứ hai)

PTFE_Feeder_Platsa_M6/M10_45_Deg (Ngàm reverse Bowden đơn giản cho bên phải, M6 và M10. Cảm ơn dermartin https://www.thingiverse.com/dermatin)

Platsa_RaspberryCase_Pinmount (nếu bạn dùng ngàm cho Pi3; https://www.thingiverse.com/thing:3346880. Mình không dùng nữa, mình đã tự làm ngàm gắn profile 2020 cho khung bear.)

Platsa_Pliers_Screwmount_extended_V2 (phiên bản mới nhất của ngàm kềm - hiện chưa có trong hình)

ZipTieSocket (để cố định dây đèn ở phía trên. Chỉ cần dán lên băng keo 2 mặt 19mm - hiện chưa có trong hình)

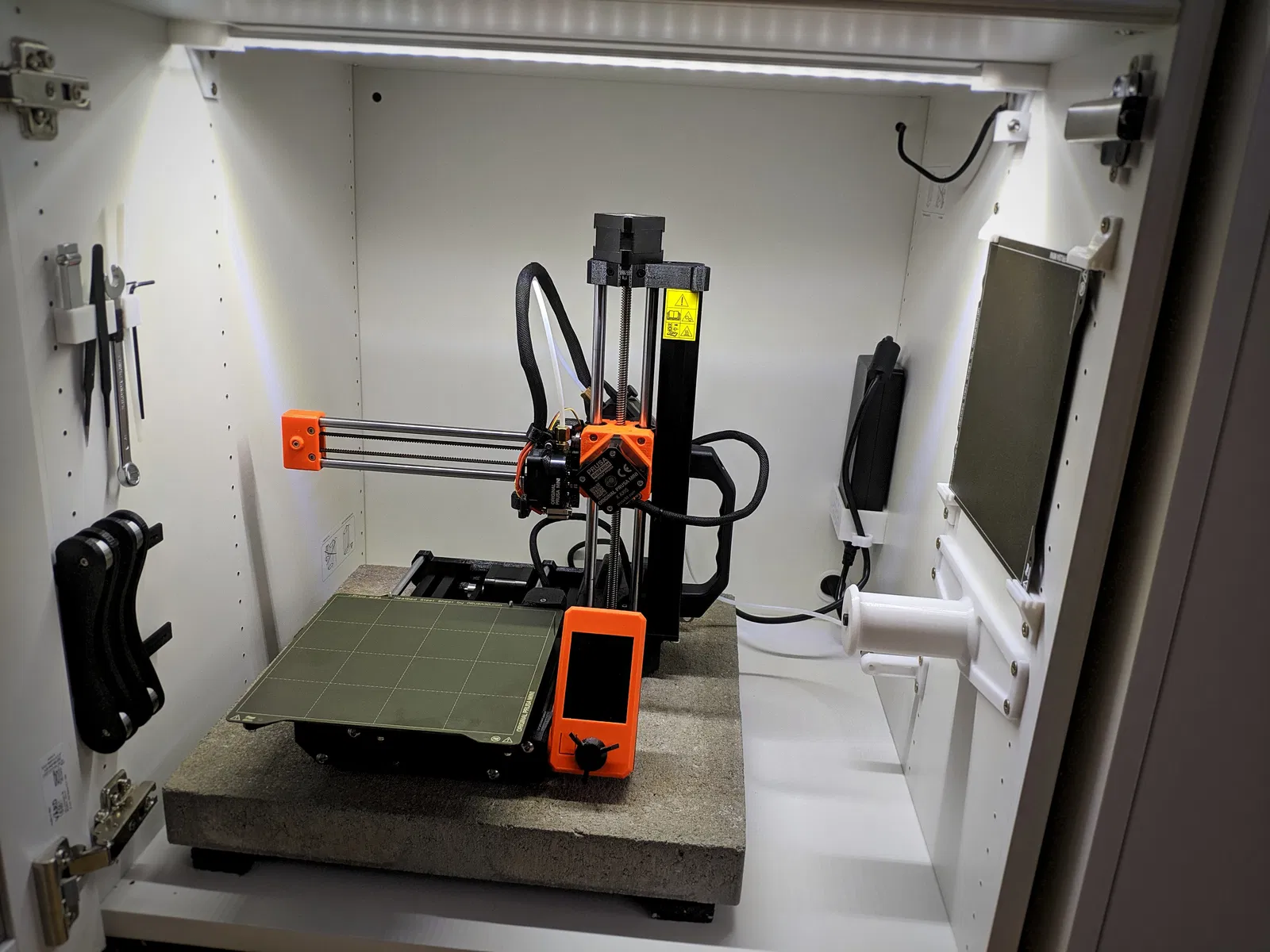

Mostly Mini Specific:

1x Mini_PTFE_Feeder_Platsa_M6_straight (chọn bản bạn muốn dùng. Có bản M6 và M10, cũng có vài bản dễ in hơn.)

Mini_Usb_Tool_Mount_Taped (Ngàm để USB, lục giác, Stock Bowden, .. dán lên vách bằng băng keo 2 mặt. Bản clip sẽ được thêm sau.)

Platsa_Mini_Sheet_Mount_V2 (Ngàm giữ 2 tấm sheet dạng bắt vít cho Textured & PEI ở bên phải)

Platsa_Mini_SH_Mount_V2 (Móc treo cho spool holder :D Móc đơn giản để treo cái spool holder đi kèm Mini, giúp bạn lấy ra dễ)

Platsa_Mini_PSU_mount_right (Ngàm PSU ở phía sau bên phải của enclosure)

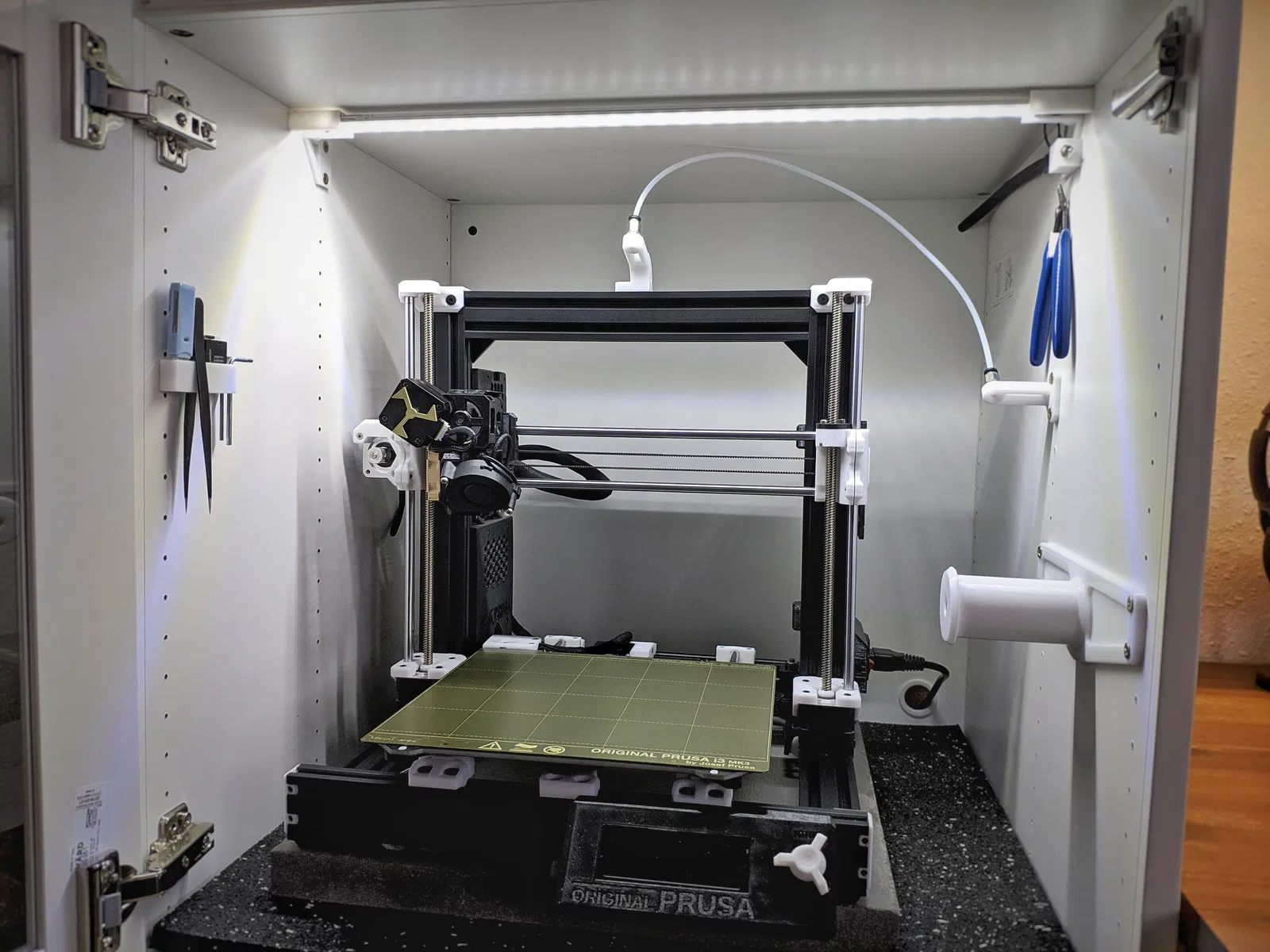

Mostly MK3S / Bear Specific things:

MK3S_TopBowden_PlatsaEnclosure (Ngàm reverse Bowden M6 gắn trên cho khung Prusa zin; nếu cần mình sẽ thêm bản M10)

Bear_Filament (Ngàm reverse Bowden M6 gắn trên cho thanh nhôm 2020 / khung bear; nếu cần mình sẽ thêm bản M10)

Changelog:

08/01/21 phát hành bản đầu tiên
08/01/21 thêm ngàm kềm
09/01/21 thêm ZipTieSocket
