Phone Tripod v2 – Tripod điện thoại khớp bi in 3D (xoay ngang/dọc)

Một cái tripod in được với khớp bi (ball joint). Đây là phiên bản mới với các cập nhật sau:

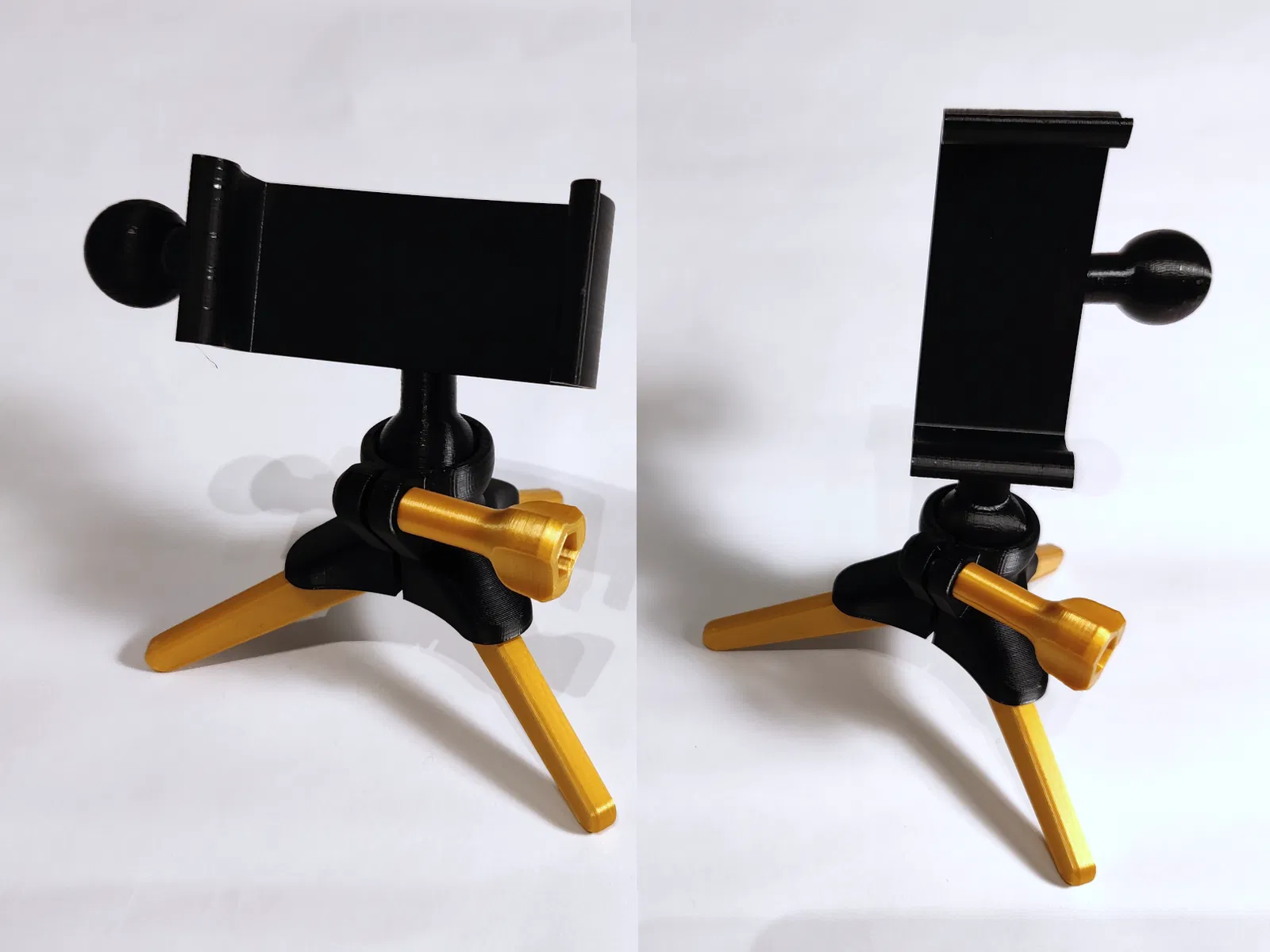

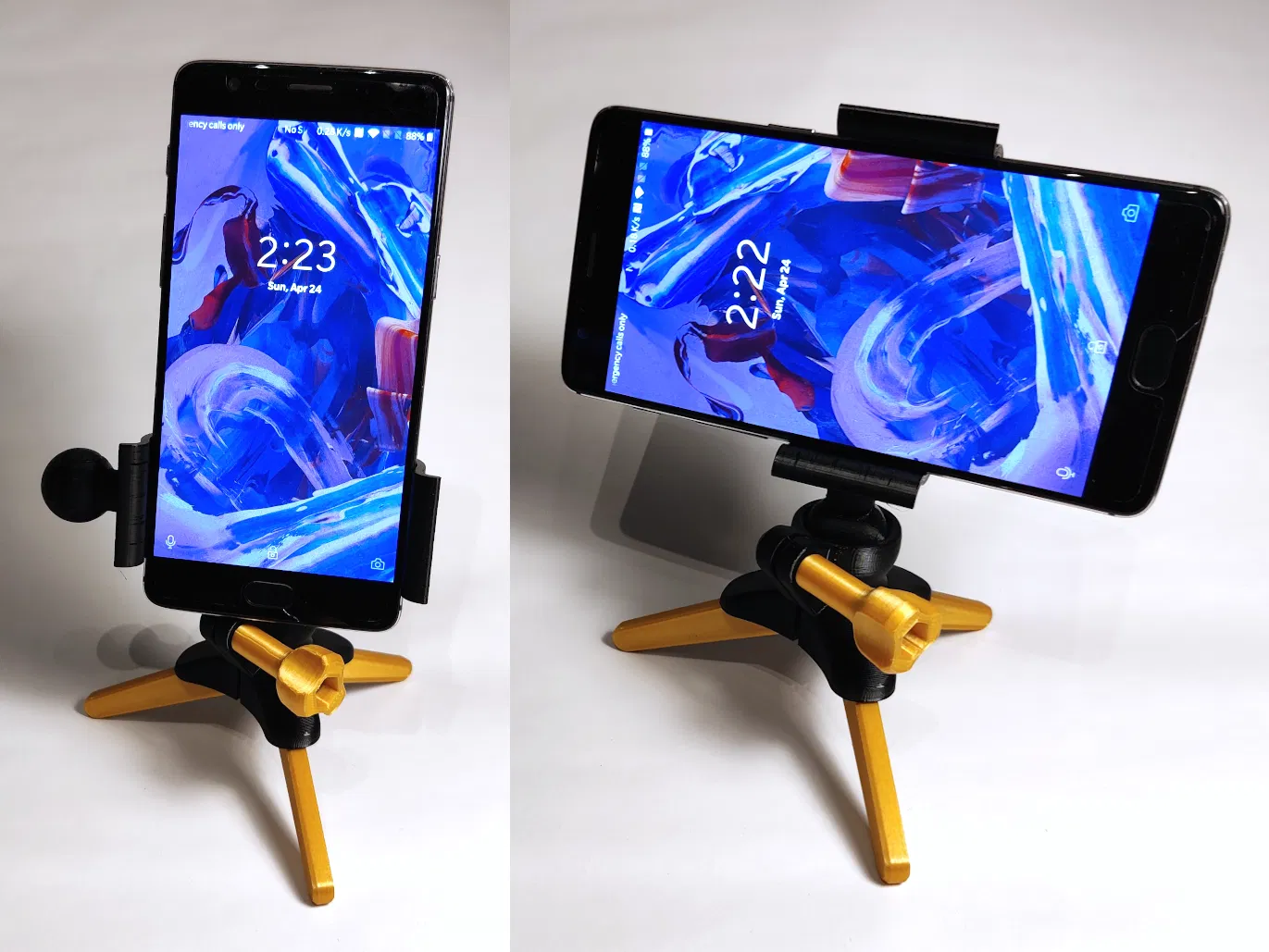

• Giờ hỗ trợ cả chế độ ngang (landscape) và dọc (portrait)!
• Chân hơi dài hơn để ổn định hơn
• Đế tripod gọn gàng hơn, ít cạnh sắc hơn
• Cải tiến thiết kế khớp bi

Info cho ai muốn remix: Đường kính bi là 22 mm, phòng khi bạn muốn dùng một phần thiết kế này cho dự án khác!

Hướng dẫn:

• Đo bề ngang điện thoại của bạn (hoặc google thông số), rồi chọn cỡ Phone Clamp gần nhất. Nếu bạn dùng ốp lưng hay phụ kiện gì đó, nhớ lấy tổng bề ngang tính cả ốp. Lưu ý in PETG thì nó sẽ flex khá nhiều, nên nếu phân vân thì chọn size nhỏ hơn.

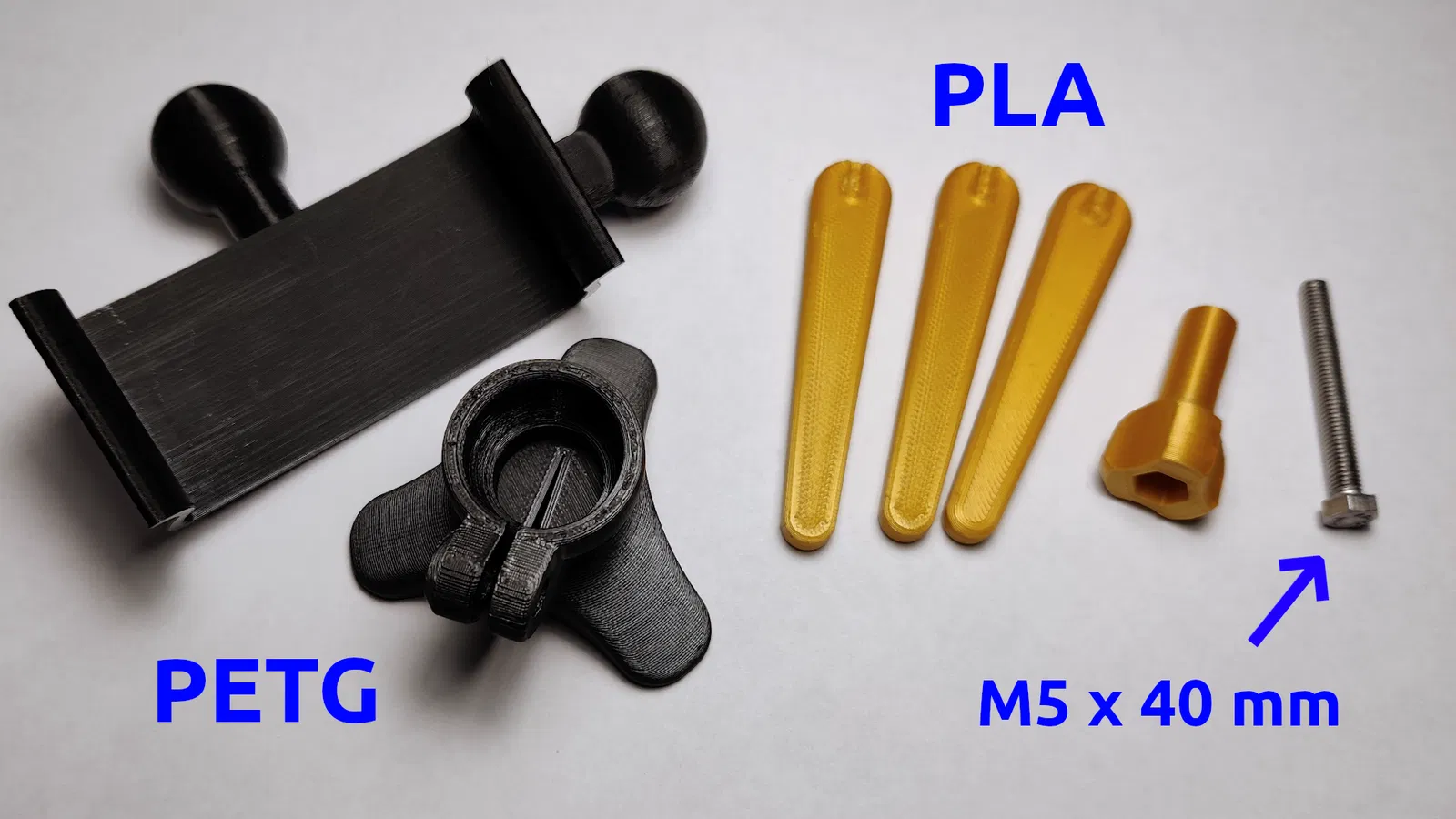

• In (ít nhất) phần Phone Clamp bằng PETG (hoặc vật liệu khác có độ đàn hồi, và không bị biến dạng theo thời gian). Phần này bắt buộc phải in kèm supports. Nếu cần, dùng giấy nhám chà mịn vùng tiếp xúc supports trên phần bi.
• In 3 cái Tripod Leg (PLA là ổn cho phần này)

Cần 1 con ốc M5 x 40mm để lắp ráp (dài hơn cũng được, nhưng sẽ thò ra ngoài nhìn xấu). Lắp ráp:

Gắn chân trước, vì bước này có thể cần dùng hơi mạnh tay. Đặt đế tripod úp xuống trên một mặt phẳng. Nhớ canh cho các rãnh khía (notches) của từng chân khớp với các gờ nhỏ bên trong các rãnh gắn chân. Ấn thẳng xuống, nhưng cẩn thận để khỏi bị đau nếu lỡ tuột. Đeo găng da có thể là một ý hay.

• Khớp bi nên lắp vào mà không cần dùng lực quá nhiều; nếu cần bạn có thể dùng tua vít nạy nhẹ để mở rộng khe trong lúc đẩy vào đúng vị trí.
• Luồn ốc M5 qua con vít in (printed screw). Nếu khó ấn cho phần cuối của đầu ốc ngồi khít vào vị trí, hãy vặn một con tán M5 ở đầu kia để kéo ốc xuyên qua.
• Lỗ bắt ốc trong thiết kế có ren sẵn, nhưng tùy setting máy in của bạn có thể hơi chặt. Bạn có thể bôi một ít mỡ lên phần đầu tận cùng của con ốc để xoay mượt hơn.

Nhớ đăng Make nếu bạn làm một cái nha!
