Bộ kit lắp ráp rocket Doorknob 38mm (3-in) – 3-in 38mm Doorknob Rocket Builders Kit

Mình đã nâng cấp phần nosecone cho bộ kit này, . Nếu bạn có máy in có thể in cao tới 290mm, bạn có thể thử bản đó. Nosecone đi kèm trong kit này không có vấn đề gì cả. Nó được thiết kế để in trên Ender 3 của mình với chiều cao trục Z tối đa 250mm. Ngoài ra, kỹ năng dựng model của mình cũng đã tiến bộ tới mức mình không cần phải dựa trên work của người khác nữa. Mong mọi người tiếp tục ủng hộ các designer khác, và thể hiện sự trân trọng bằng cách in và thêm Makes vào bài của họ. Với những bạn mới bắt đầu, cứ dùng model của mình làm tài liệu tham khảo rồi phát triển tiếp, làm cho nó tốt hơn. Như vậy cộng đồng mình sẽ mạnh hơn. Và nhớ luôn ghi attribution cho designer để họ nhận được credit xứng đáng. Cảm ơn.

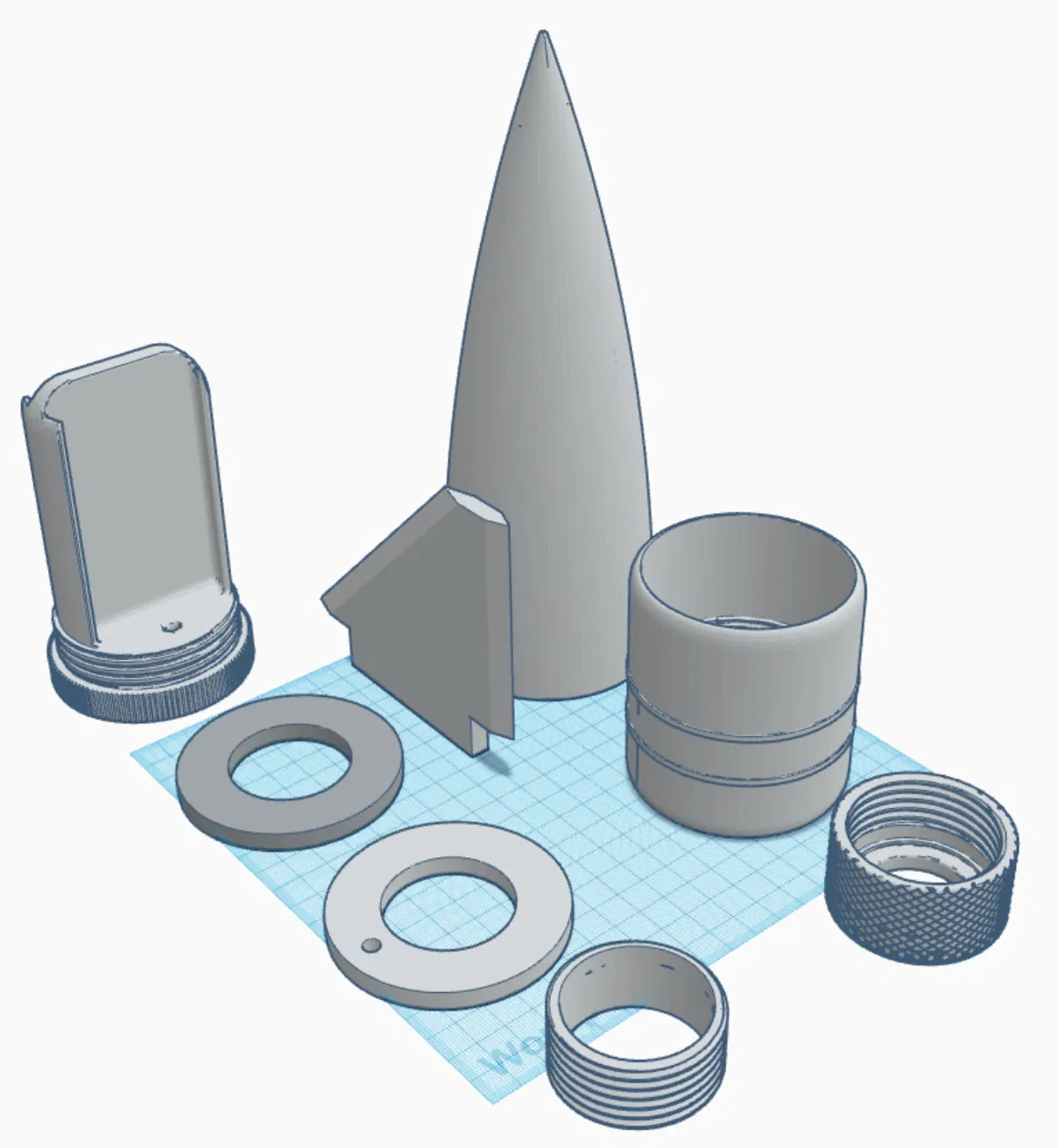

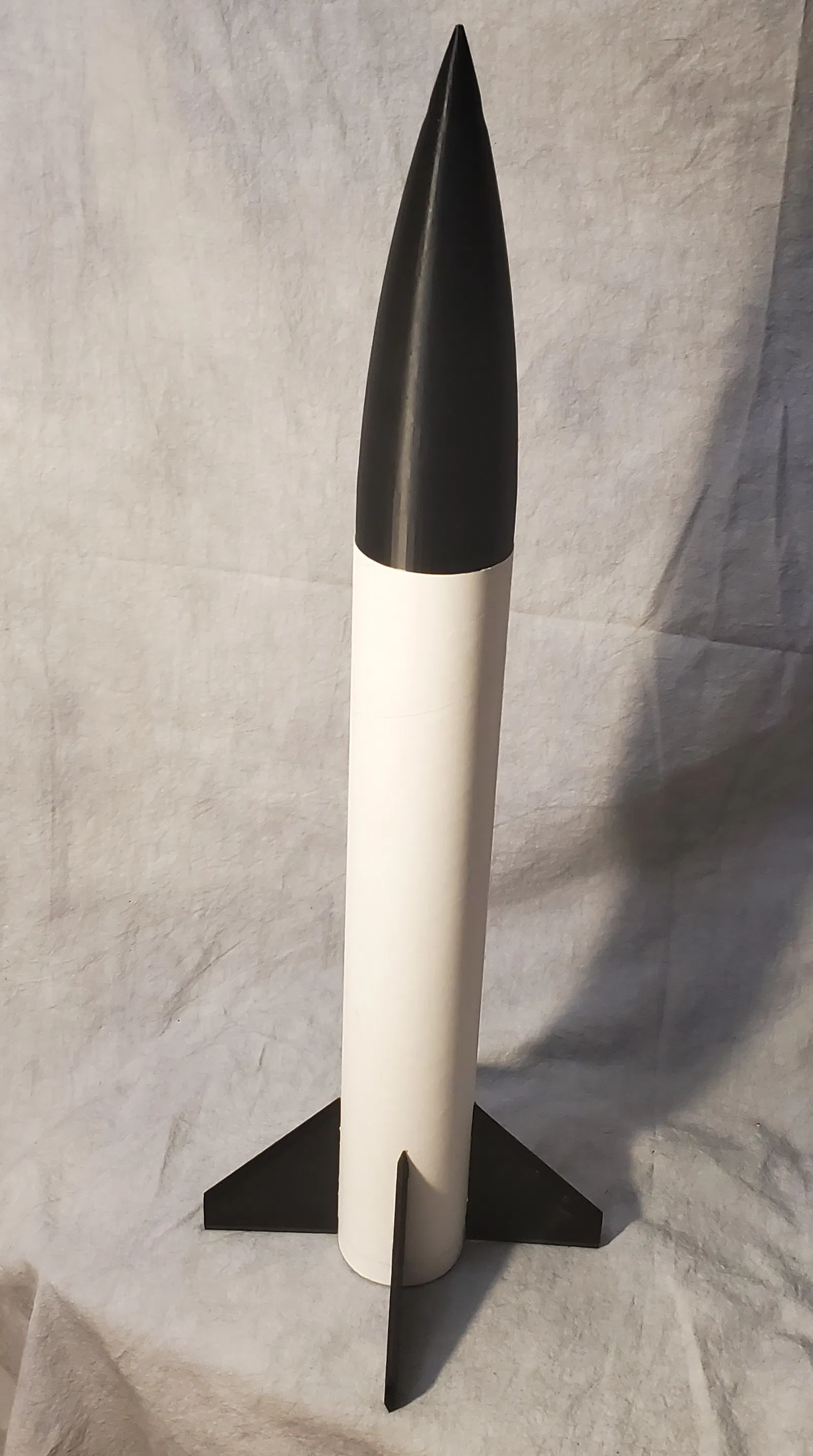

Đây là bộ builders kit để làm một bản scratch clone của mẫu Estes Doorknob huyền thoại. Chỉ có phần fins là cần support cho đoạn root cord nằm giữa các tabs. Bộ này gồm:

• Nose Cone
• Shoulder
• Fin
• Forward Centering Ring
• Mid and/or Aft Centering Ring
• Avionics Sled
• Motor Retaining Ring
• Motor Retaining Cap

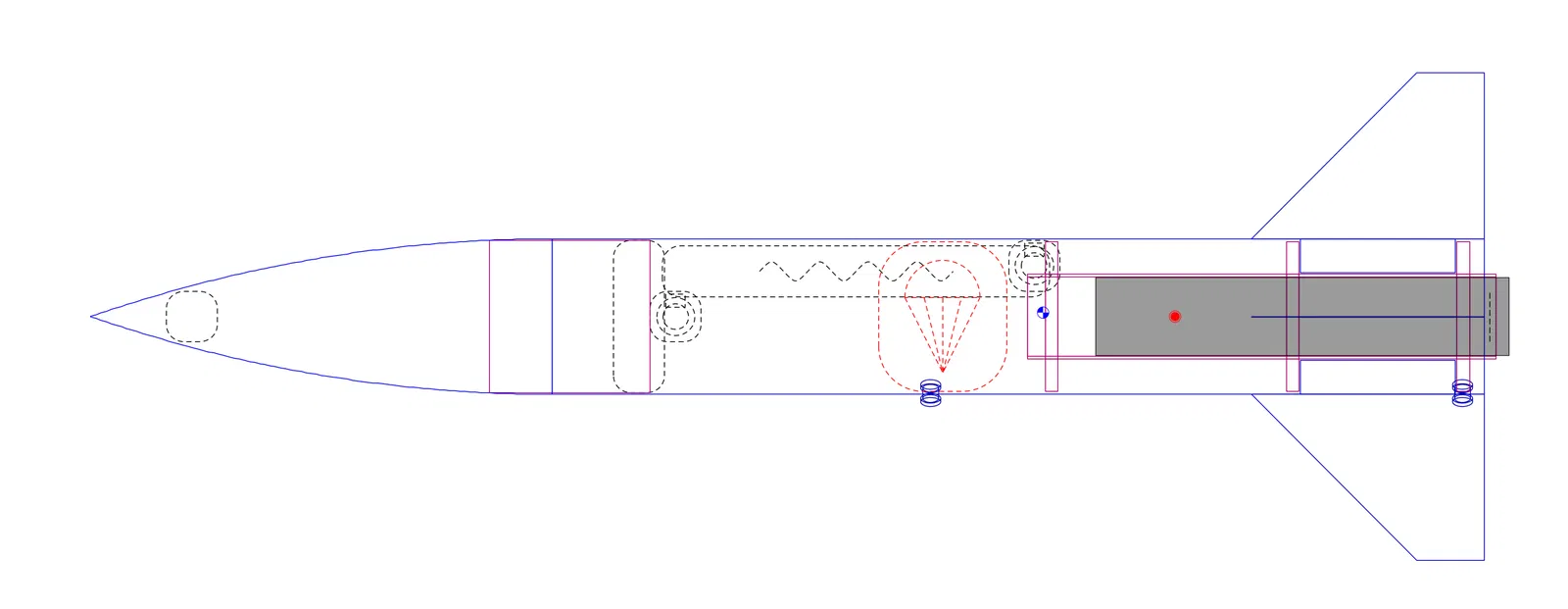

• OpenRocket Design - Trong file zip

Ghi chú:

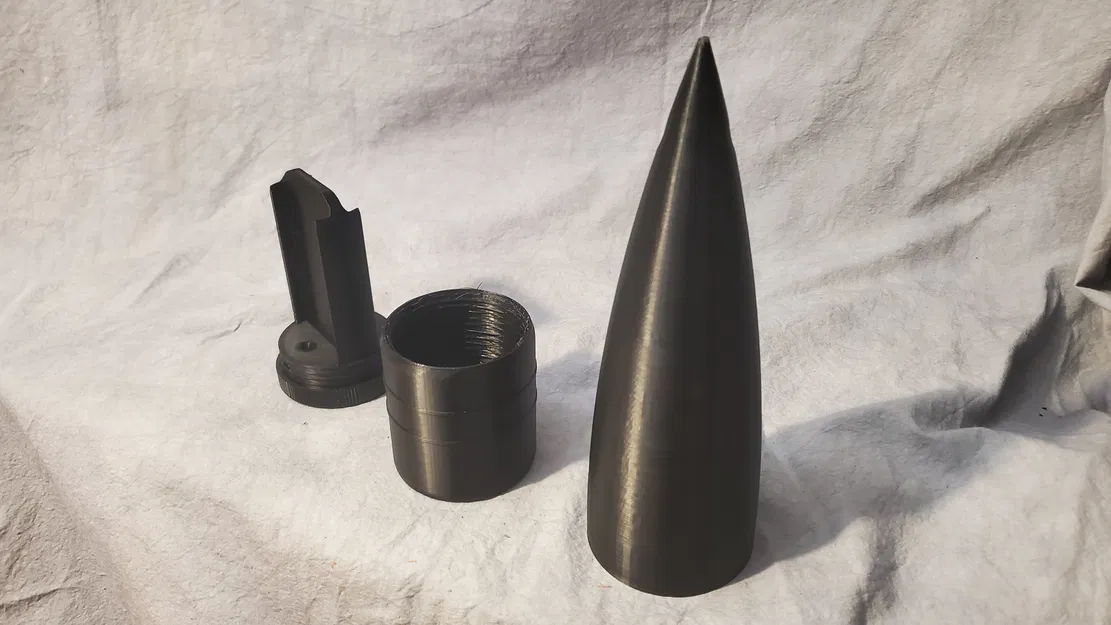

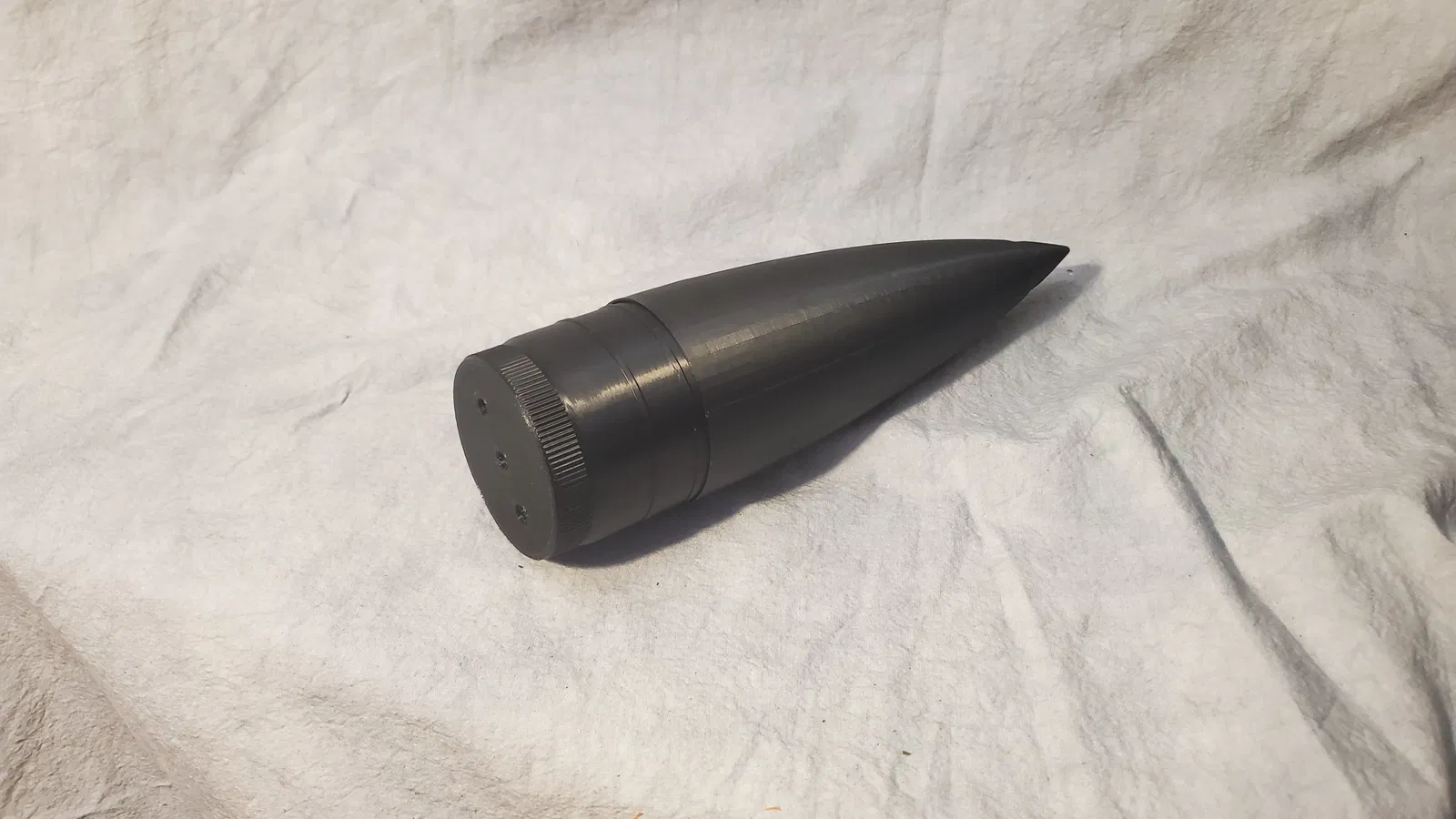

• In Nose Cone ở độ phân giải cao nhất mà máy bạn cho phép. Mình in cái của mình không dùng support

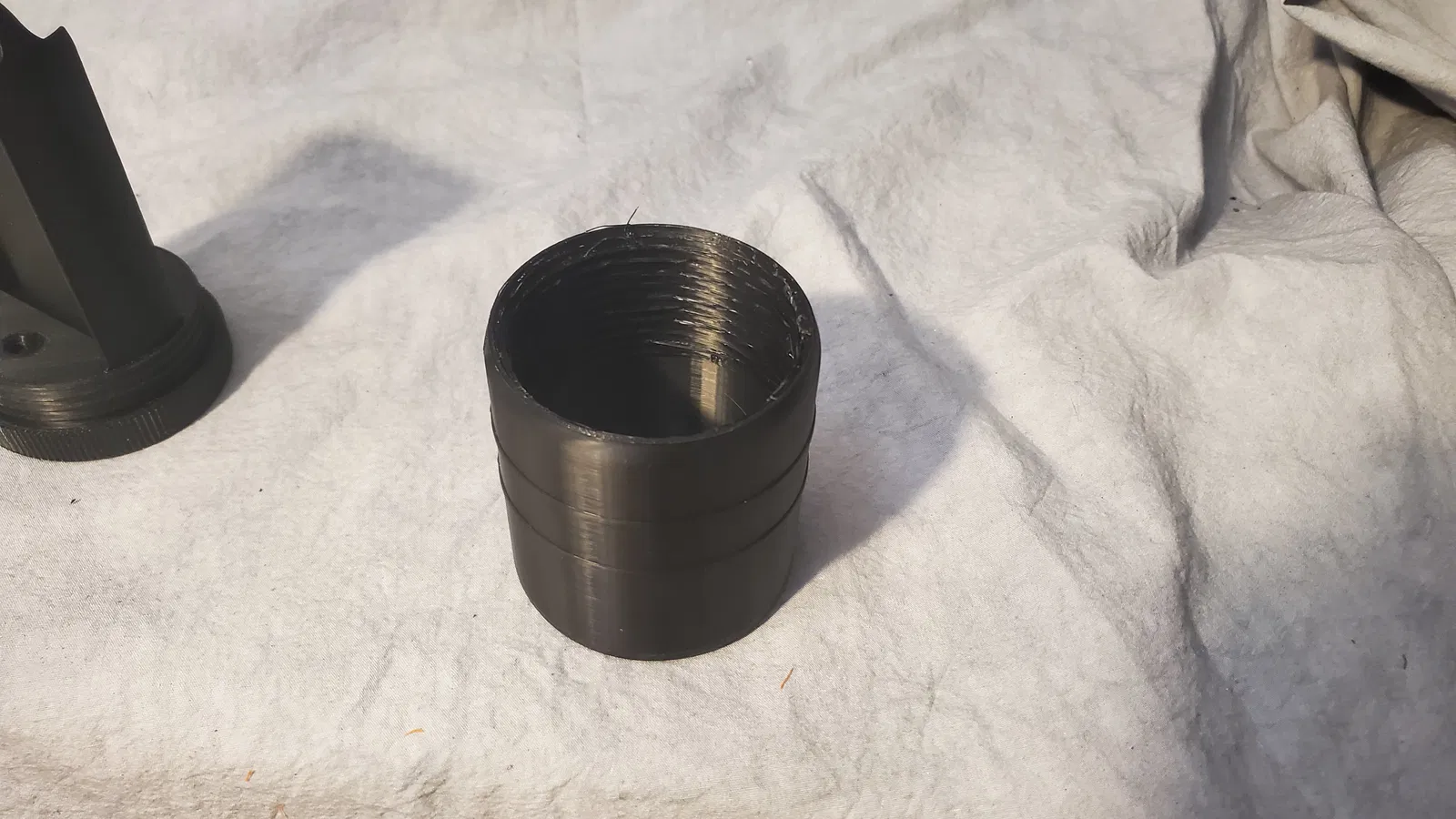

• Shoulder có dùng phần base từ 4-in ebay của @Boyson-IPL. Mình scale lại cho vừa trong shoulder. Shoulder cũng có thêm hai gân (ribs) để nới kích thước nhằm phù hợp với tube. Bạn chỉnh theo nhu cầu của bạn

• Retaining Ring và Cap được chỉnh sửa dựa trên model 29mm tìm trên Thingiverse. Mình dùng cái này cho kết quả rất ổn sau khi mình gia cố phần đuôi (aft end) của retainer thêm khoảng ~1.5mm độ dày. Tùy trải nghiệm thực tế của bạn (YMMV). Bạn cũng có thể chọn dùng Launch Labs 38mm retainer hoặc retainer nhôm Aero-pak

• Bạn sẽ cần in 4 fins. Làm support cho root cord ngay phía trước (forward) và phía sau (aft) của fin tab. Có thể bạn sẽ cần chà nhám/dũa khu vực này sau khi in

• Bạn nên in 2 cái mid/aft centering rings nếu bạn muốn phóng với motor lớn hơn (xem kích thước motor mount tube khuyến nghị bên dưới)

• Forward Centering Ring có lỗ vừa với eye bolt 3/16 inch. Bạn có thể khoan rộng ra để vừa 1/4 inch

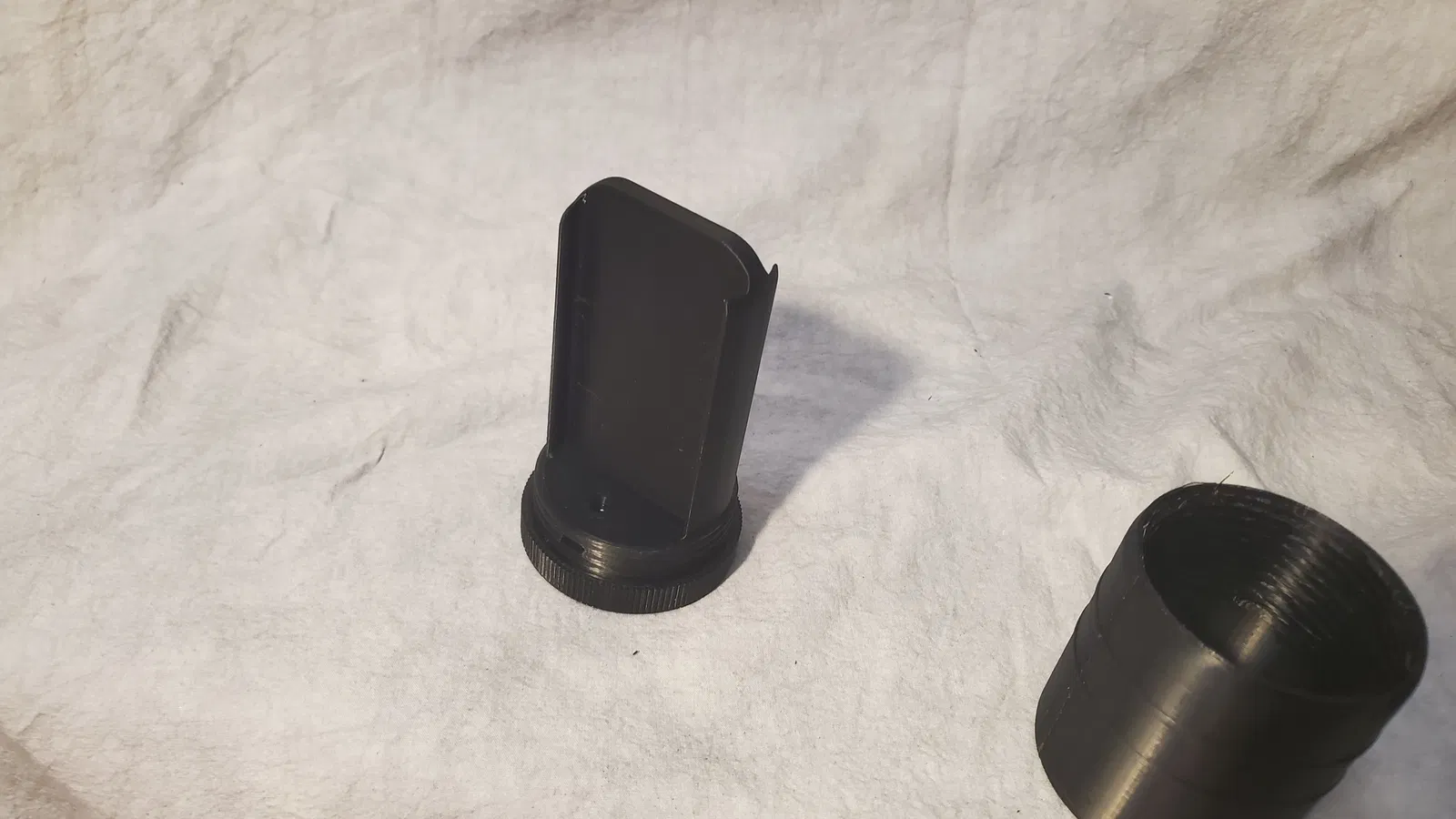

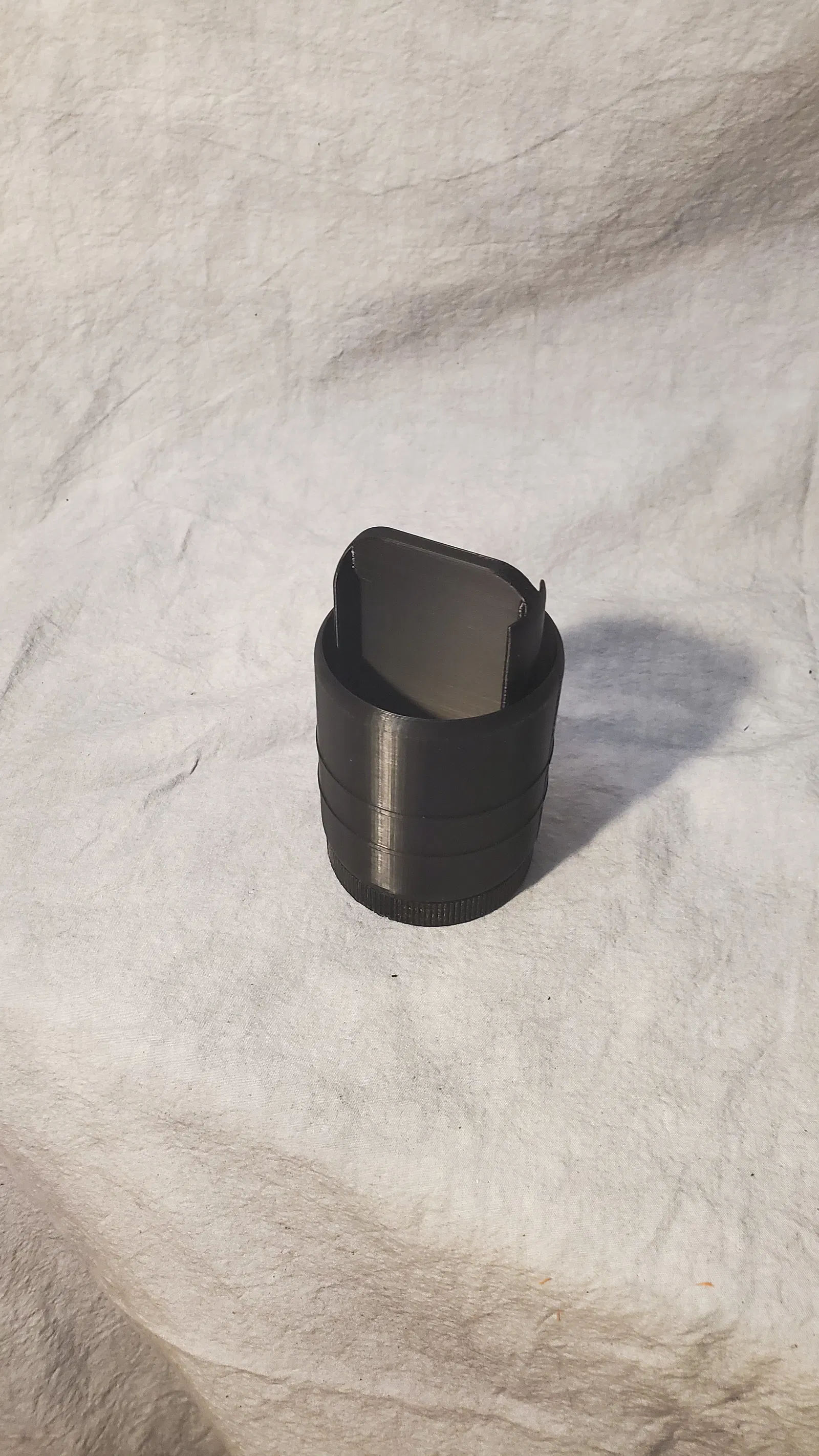

• Avionics Sled không có chỉnh sửa gì ngoài việc rescale. Nó có một rãnh ở giữa phần ren (threads) để gắn một con nut dùng với eyebolt ở phía dưới, nhưng nó lại quá nhỏ cho nut 3/16 inch (do vấn đề khi rescale). Mình chọn dùng eyebolt 3/16 mà không dùng nut, dán epoxy và vặn ren trực tiếp vào. Cách đó thì gần như không thể tuột ra nếu không làm hư hại đáng kể. Khi lắp/in, nên orient sao cho phần ren quay xuống như hình cover

• Mình không chỉnh sửa sled vì đa số anh em chơi rocket đều có cách set up ebay riêng. Mình sẽ gắn một Eggtimer trong cái của mình bằng nylon standoffs và phần cứng, với pin đặt ở phía dưới/aft của sled.

• In (hoặc ít nhất là đo) từng part riêng lẻ. Cách này giúp bạn tính khối lượng (mass) chính xác cho từng món. Sau đó so sánh mass này với part trong OpenRocket để mô phỏng chính xác hơn

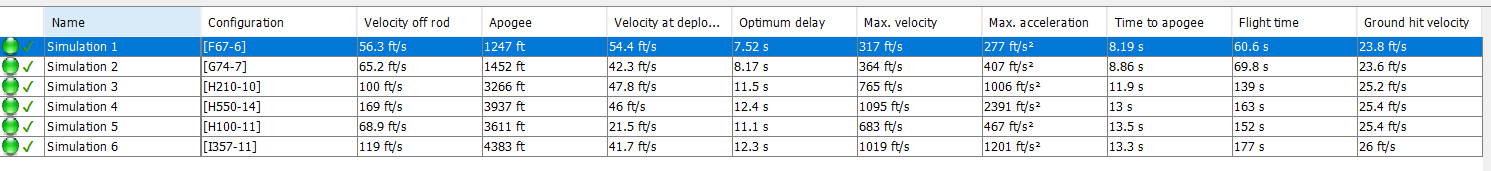

• OpenRocket simulator rất hay vì linh hoạt, dễ cấu hình, chỉnh sửa được, và MIỄN PHÍ! Tuy nhiên, nó vẫn là mô phỏng xấp xỉ, nên độ chính xác rất quan trọng để kết quả mô phỏng khớp với thực tế. Sim tính Center of Pressure (CP) khá chuẩn và rất hữu ích để kiểm tra stability ngoài hiện trường. Bạn đo đạc và tính mass càng chuẩn thì simulator càng đúng. Tận dụng simulator để đạt hiệu năng tốt nhất có thể. Nếu không làm được, ít nhất hãy làm swing test. Nếu bạn chưa biết swing test là gì, ghé qua The Rocketry Forum để tìm hiểu thêm.

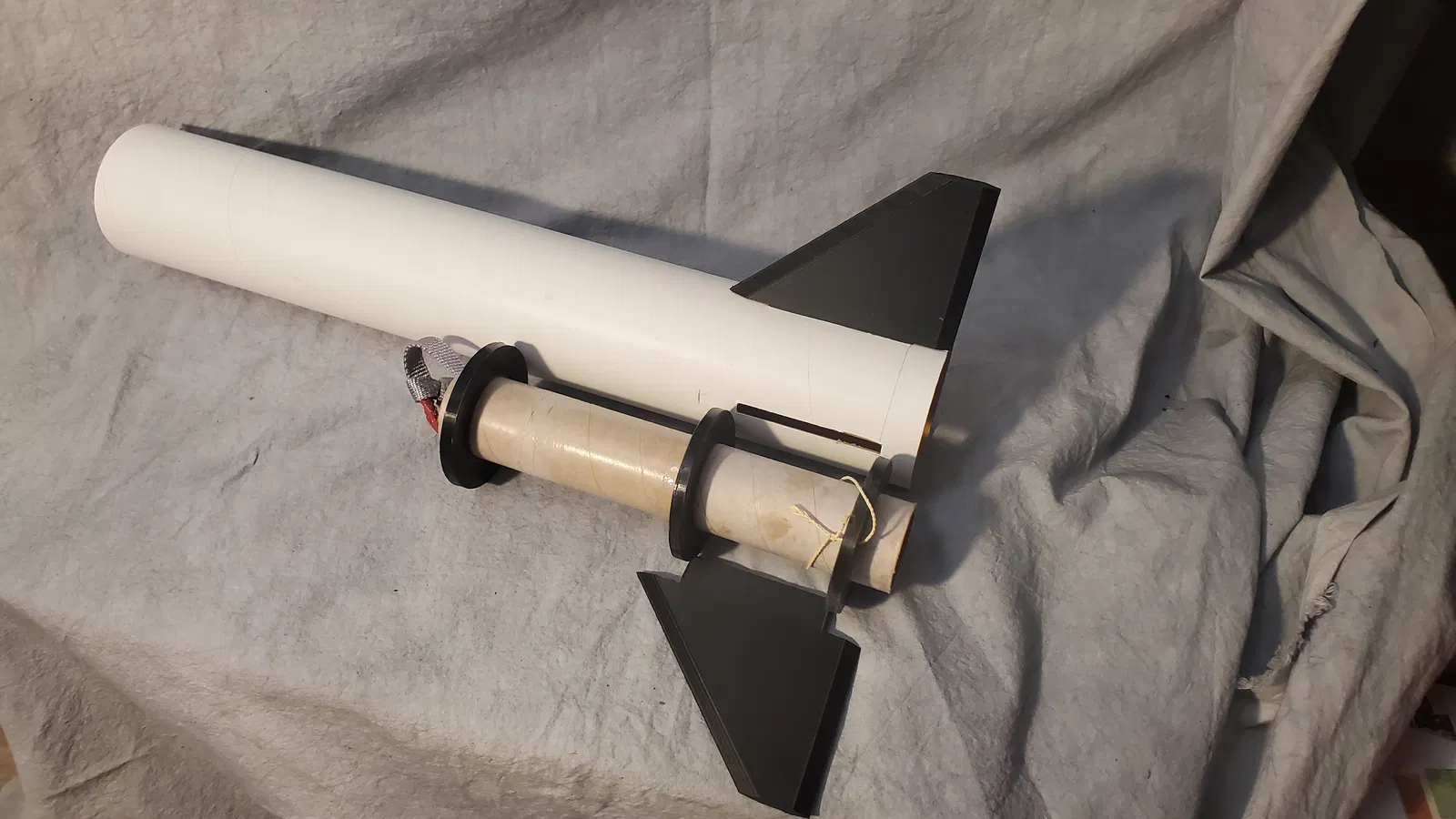

Về việc build rocket này, tùy bạn, nhưng mình có đưa ra một vài kích thước mình đã dùng (cũng có trong OpenRocket Simulator):

Motor Mount Tube (MMT): MMT đường kính 38mm, dài 9 inch hoặc 228mm

Body Tube: đường kính 3 inch, dài 18 inch hoặc 457mm

Lưu ý quan trọng: Luôn kiểm tra lại kích thước và test print trước. Nose cone được thiết kế cho Estes Pro Series II body tube.

Tubes và phụ kiện có thể đặt từ Loc/Precision Rockets hoặc Estes Rockets

Đăng ký kênh YouTube của mình để xem rocket này bay thực tế khi video lên sóng
