Giá/Ốp gắn quạt 5015 cho Sprite Extruder Pro (Heat Sink)

PHIÊN BẢN MỚI 3.1 với đai ốc lục giác âm và chừa khoảng trống nhiều hơn cho CR-Touch (định dạng STL và OBJ).

Bộ mount nâng cấp quạt 5015 cho Ender Sprite Extruder Pro dùng lại ốc zin.

Có vài thiết kế tương tự, nhưng mình lấy một chút điểm hay của từng mẫu rồi gom lại để ra giải pháp phù hợp nhất với nhu cầu của mình. Mình làm lại từ đầu và thiết kế model này dựa trên các ý tưởng đó.

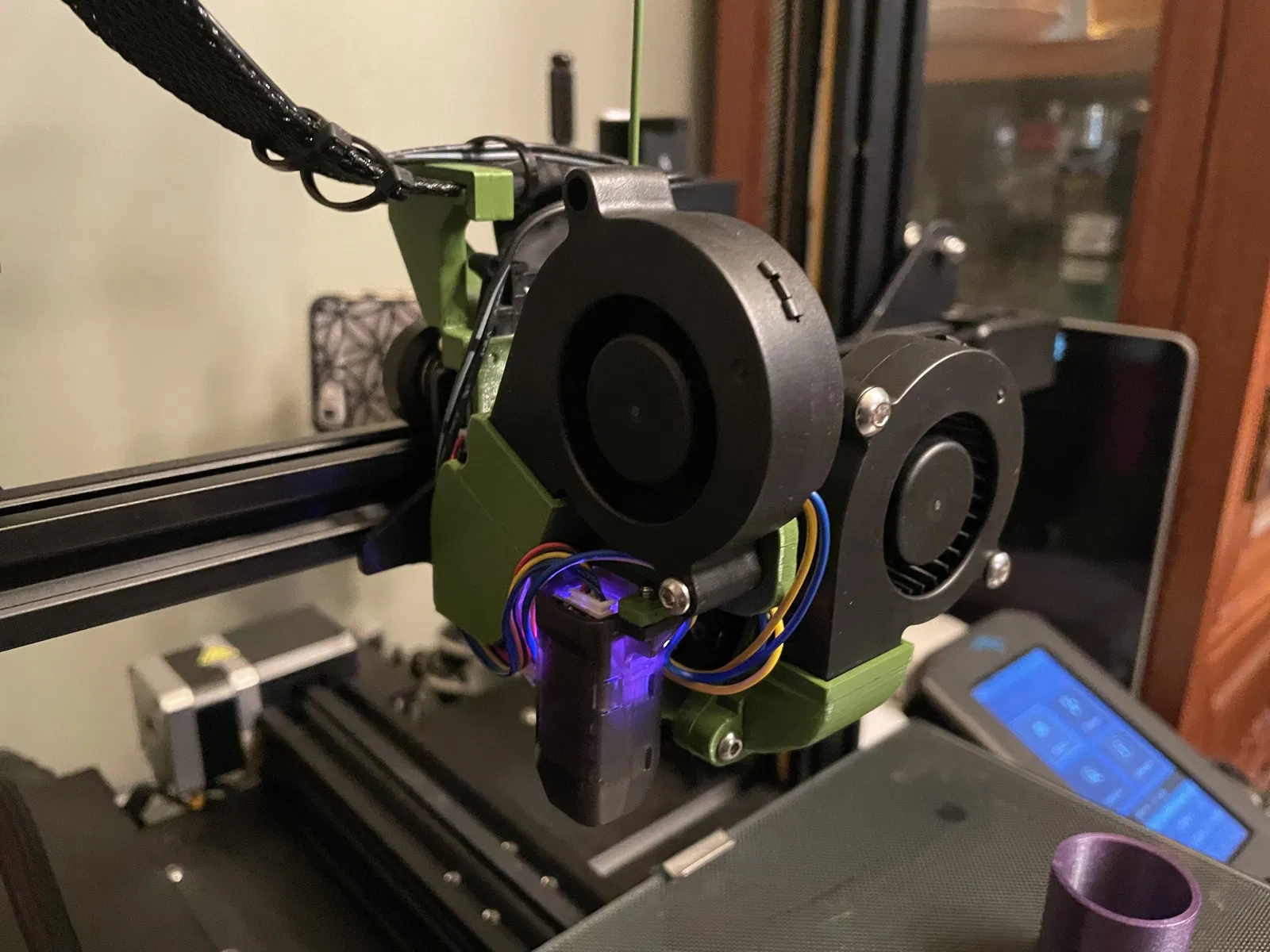

Phiên bản này cho phép gắn quạt 5015 mà không bị vướng khi đi gantry trái/phải. Mình đặt quạt phía trên vị trí mount CR Touch đã dời nhẹ, giúp phủ gió tốt hơn theo trục Y (trên Ender 3 V2 của mình probe offset là x:-32 và Y:-30). Mình không muốn dời CR-Touch sang phía bên kia gantry như một số thiết kế khác vì dây zin không đủ dài để dời qua đó. Mình cũng cố làm cái bracket nhẹ hơn so với các phần bị thay thế để bù lại quạt nặng hơn (quạt zin=8.5 gm so với 5015=25 gm - chênh khoảng 12 gm).

Bản in này dùng được ốc zin của CR-touch và các ốc quạt zin đầu chìm (countersunk) ngắn để bắt vào extruder. Bạn có thể dùng 1 con ốc M3-16mm cho quạt, nhưng mình cũng thiết kế để bạn không cần dùng ốc với trụ đỡ (stanchion) tích hợp trong vị trí bắt ốc (giúp giảm thêm 0.8 gram). Lỗ quạt còn lại không cần ốc và trụ đỡ để tiết kiệm cân nặng.

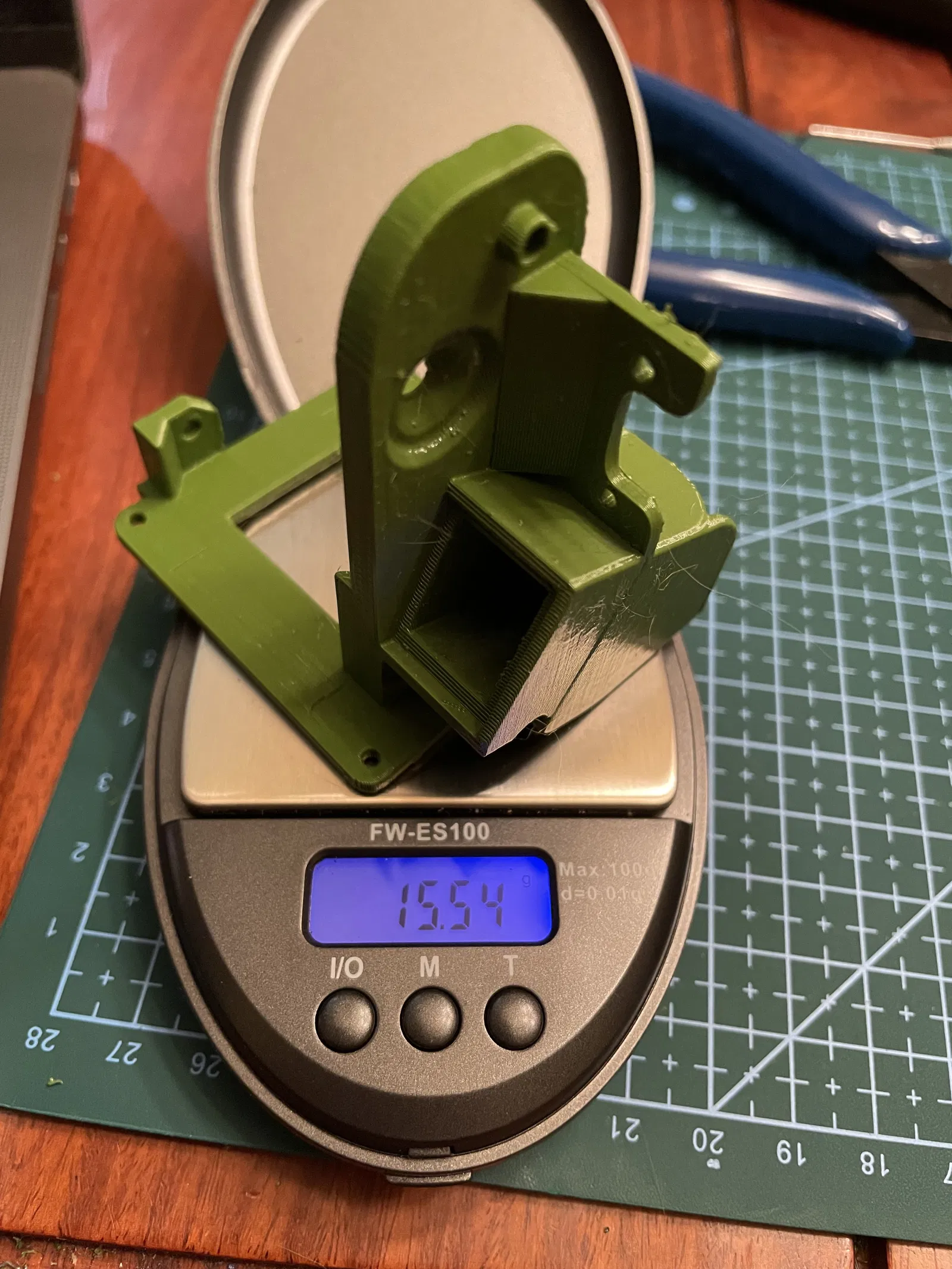

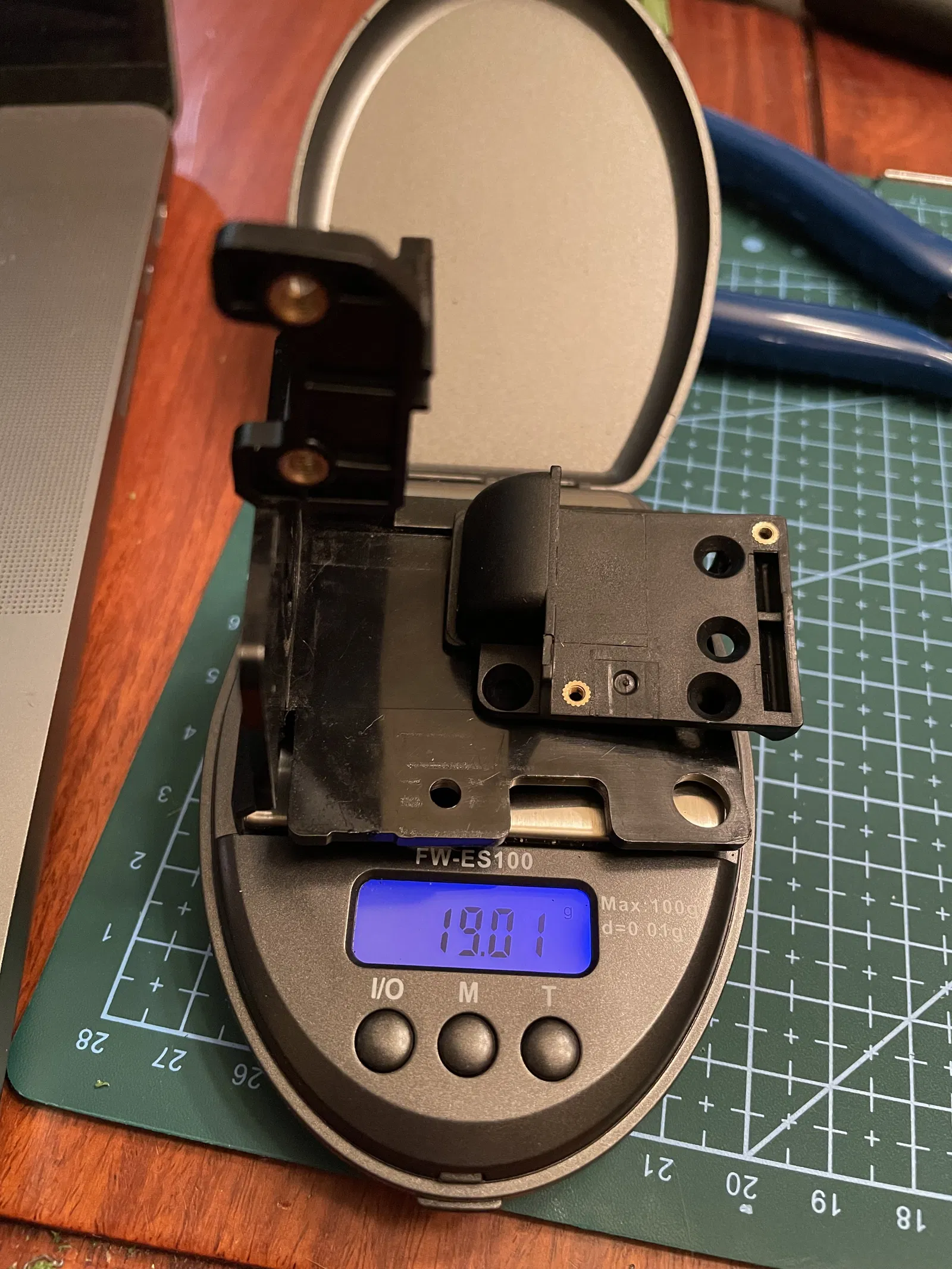

Thiết kế này nặng 15.5 gram và nhẹ hơn 3.5 gram so với hai phần bị thay thế (không tính quạt zin).

(Mình cũng thêm một phiên bản thay thế có thêm 1 lỗ ốc tựa vào extruder. Trước đây mình không khuyến nghị bản này, nhưng nó cho thêm kết cấu đỡ. Mình cũng phát hiện nếu bạn không dùng con ốc quạt thứ hai thì quạt có thể xoay nhẹ ra ngoài để thao tác con ốc phục vụ bảo trì extruder rất tiện. Nếu bạn có dùng trụ ốc thứ hai (thực ra không cần), thì phải tháo nó ra mới tiếp cận được con ốc bị che.)

HƯỚNG DẪN IN
In trên máy đã calibrate kỹ và dùng PETG đã sấy khô.

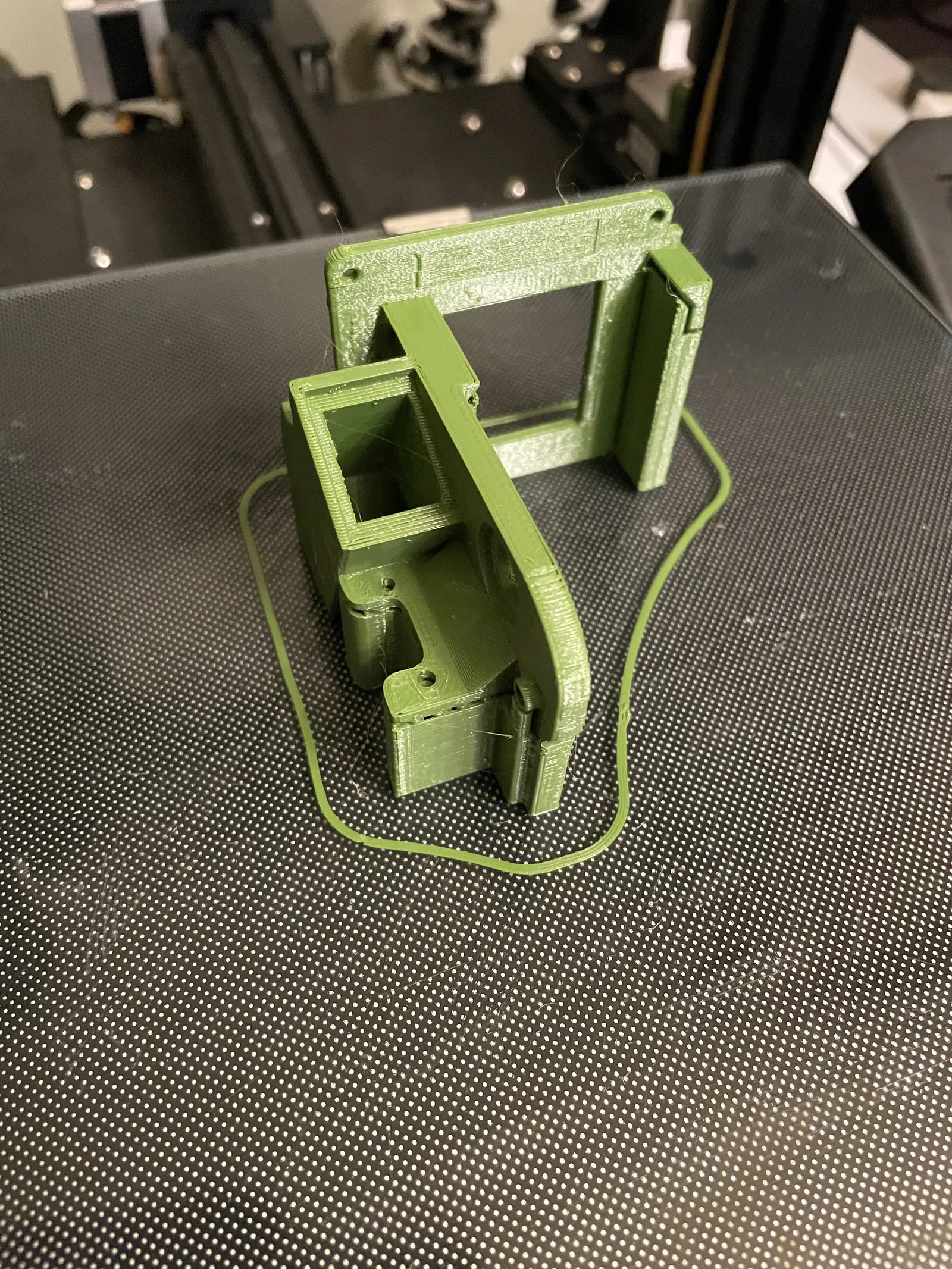

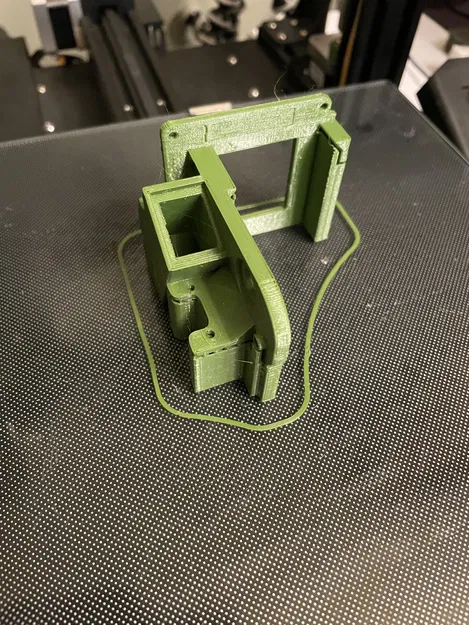

PLA hoặc PLA+ không lý tưởng cho bản in này, vì cần một chút độ dẻo khi siết ốc (lỗ sẽ dễ nứt trừ khi bạn khoan rộng lỗ và gắn đai ốc nhận, mình đã chừa không gian cho việc đó). In kèm support - bật chế độ touching plate và làm như hình minh hoạ.

0.2mm Height
10% Gyroid Infill
2 walls, tops and bottom
Mình in ở 225C với bed 80C, nhưng còn tuỳ filament của bạn (mình dùng M3D.com PETG)

Bản in khá cứng với 10% Gyroid, nên bạn không cần tăng dày thêm. Phần rỗng giảm cân ở mặt sau (backplate) có thể cần can thiệp: bạn có thể tăng tốc quạt lên 100%, hoặc đổi setting support sang everywhere (nhưng tháo support sẽ khó hơn). Mình tăng tốc quạt khi gần tới phần overhang đó rồi tắt sau khi đã tạo được một nhịp cầu (bridge) chắc. Lưu ý quạt part cooling của mình cũng đã nâng cấp lên 5015 nên gió mạnh hơn và bridging tốt hơn, nên ra bản in rất chuẩn.

Tháo support cần kềm cắt và kiên nhẫn. Đừng vội, cứ làm từ từ. Với máy đã calibrate, support của mình ra khá dễ, chỉ cần cắt vài chỗ và dùng kềm ở phần đáy. Nên taro trước (pre-thread) bằng ốc để lúc lắp đặt dễ hơn.

HƯỚNG DẪN LẮP ĐẶT

Có thể sẽ khác chút nếu bạn đã mod sẵn.

Bắt đầu bằng việc tháo filament và các dây. Sau khi rút filament thì để đầu in nguội lại.

Tháo 4 con ốc giữ ở phía bên phải extruder (đang bắt extruder lên gantry). Để riêng ốc.

Tháo CR-Touch và để riêng.

Tháo 3 con ốc đang giữ cái bracket nhựa ABS zin vào extruder. Sẽ có 2 con ngắn (một con ở phía trên CR-Touch, con còn lại gần phía bên phải và phía sau nhất của extruder) và 1 con dài nằm phía sau/bên mainboard của extruder.

Tháo toàn bộ các giắc JST khỏi mainboard một cách cẩn thận, bao gồm cả các dây hotend. Đặc biệt cẩn thận quanh dây thermoster vì nó rất mỏng và dễ hư. Tháo 2 con ốc giữ cái bracket của ribbon cable; sau đó mainboard sẽ tách ra khỏi các phần đó. Tấm backboard và nắp che quạt zin cũng sẽ tháo ra theo. Để riêng.

Tháo 2 con ốc nhỏ trên quạt zin (sẽ tháo được quạt), rồi tháo 3 (hoặc 4) con ốc của fan diverter shroud. Lúc này mọi thứ sẽ tháo ra hết và bạn chỉ còn lại extruder và cụm motor (nếu cần vệ sinh/bảo trì extruder thì đây là lúc dễ thao tác, nhưng bạn cần tháo hotend khi nó còn nóng trước khi tới bước này).

Với fan mounting shroud mới, gắn CR-Touch trước. Pre-thread lỗ sẽ giúp bắt ốc dễ hơn.

Gắn mainboard và cái kẹp giữ ribbon cable zin bằng 2 con ốc của nó, và dùng 2 con ốc diverter zin. Áp vào extruder với một góc nhẹ để tránh vướng cần căng (tension arm) của extruder, rồi bắt vào các lỗ đầu chìm (counter sunk) đơn ở phía trái extruder và 1 con ốc ở phía phải (bản trước có 2 con ốc đầu chìm, nhưng không cần thiết và làm việc tiếp cận extruder để bảo trì hơi lằng nhằng).

Gắn quạt 5015 (mình mua quạt Creality nặng 25gm). Bạn sẽ đặt quạt hơi nghiêng để tránh trụ ốc, sau đó nó sẽ ngồi khít và bấm vô rất vừa. Bạn có thể thêm 1 con ốc M3-16mm để giữ chắc hơn, nhưng không bắt cũng được.

Bước cuối là cắm lại toàn bộ dây; có rãnh để đi hầu hết dây cho gọn và ôm sát. Gắn cả cụm lại vào tool holder của gantry, rồi bắt lại 4 con ốc zin. Gắn lại ribbon cable và filament.

Làm lại tramming, mesh levelling, z-offset và calibrate rồi in “ngon lành” với quạt êm hơn và mạnh hơn (có thể bạn sẽ thấy flow settings thay đổi nhẹ - hệ thống làm mát mới hoạt động rất hiệu quả và mình không bao giờ thấy nóng ở quạt heatsink. Mình cũng đi dây đèn LED chung vô harness này và chạy rất ổn).
