Ender 3 - Giá đỡ cuộn filament dùng bạc đạn (Ball Bearing) spool Holder

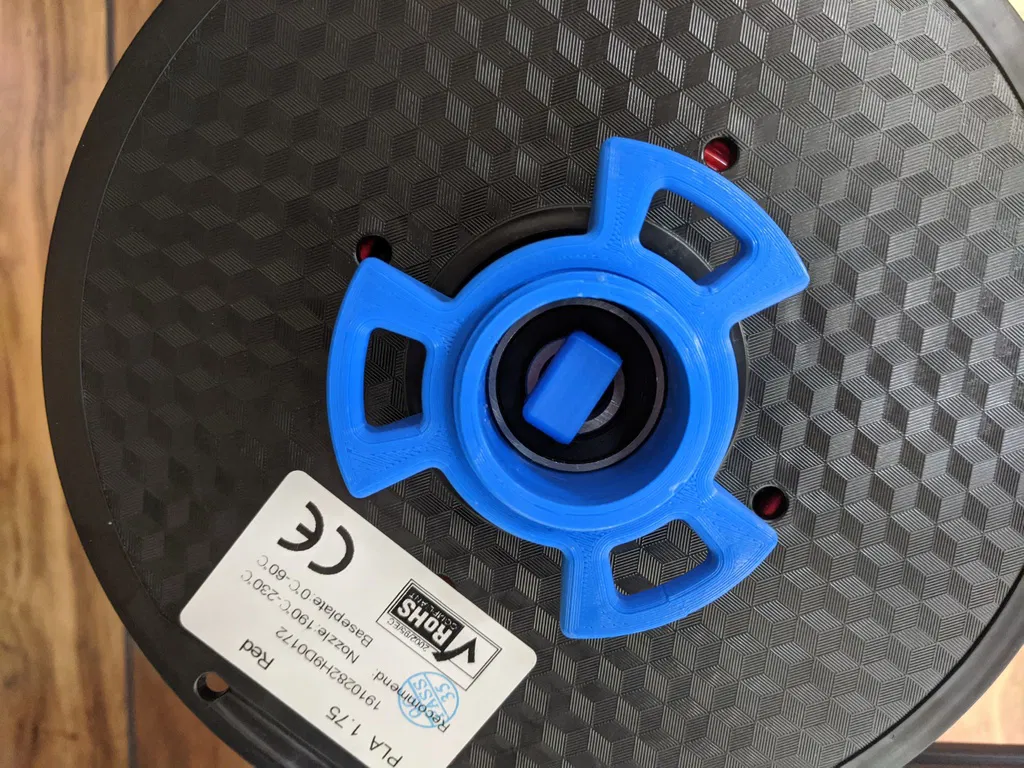

CẦN 2 x bạc đạn 6201RS.

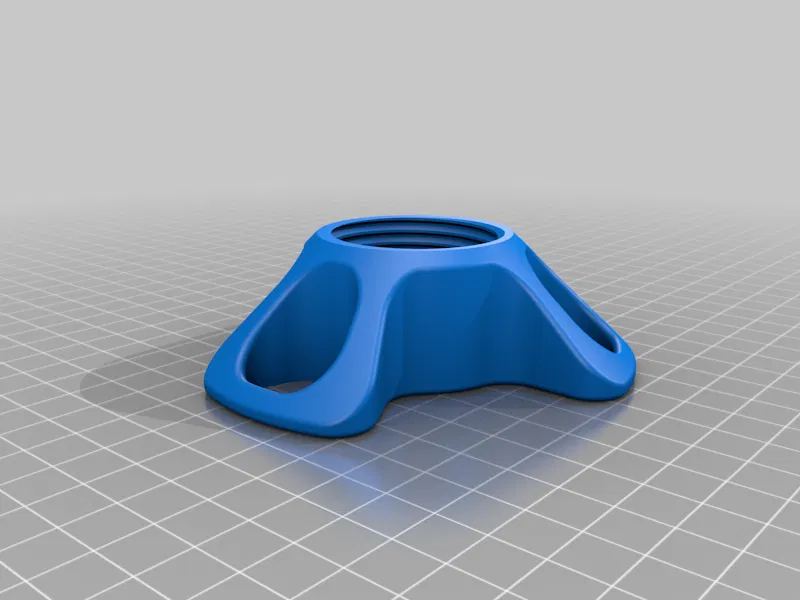

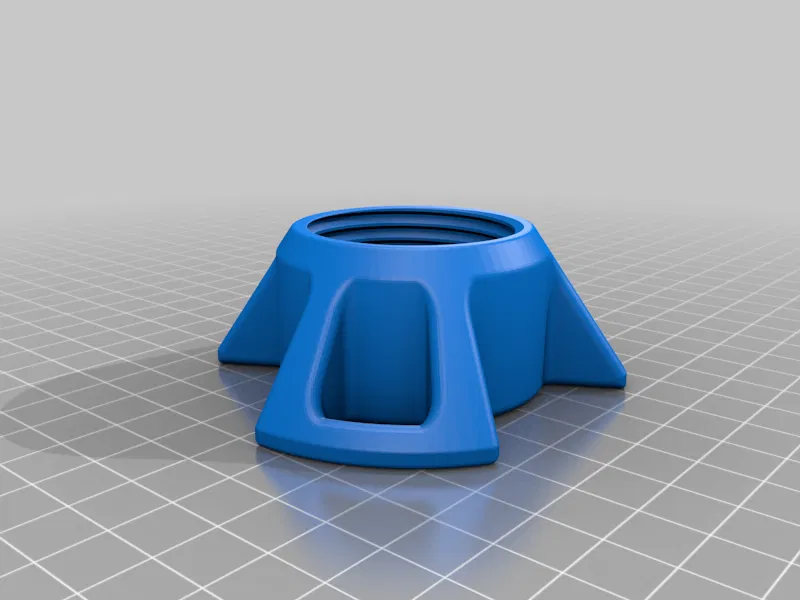

Cập nhật 2021/05/31 - Đã chỉnh lại phần Threaded spool cone để ngón tay có thể luồn vô các lỗ, giảm tình trạng rớt khó chịu.

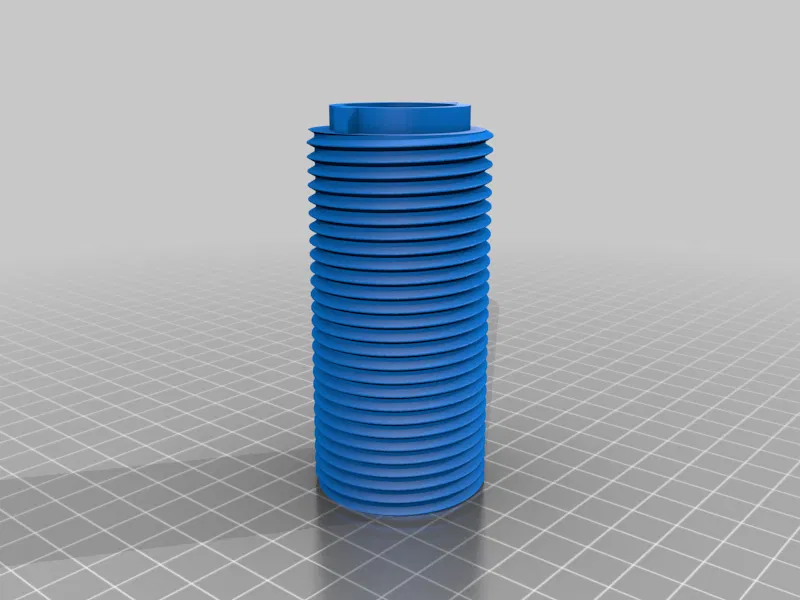

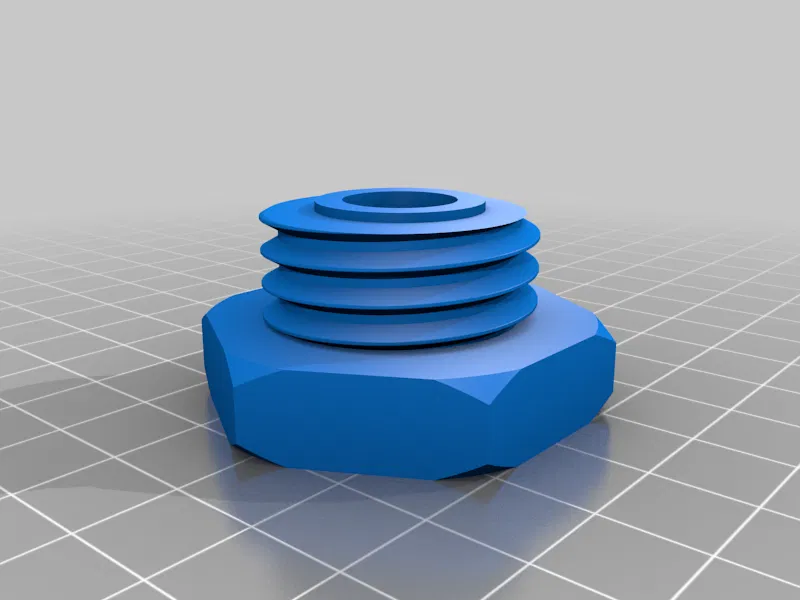

Cập nhật 2020/06 - Con bolt bị gãy ở chỗ giao giữa phần đầu và thân. Mình thêm một lỗ giữa xuyên suốt để tăng độ bền.

Bản gốc mình không có đúng size bearing, nhưng mình có vài cái bạc đạn 620IRS.

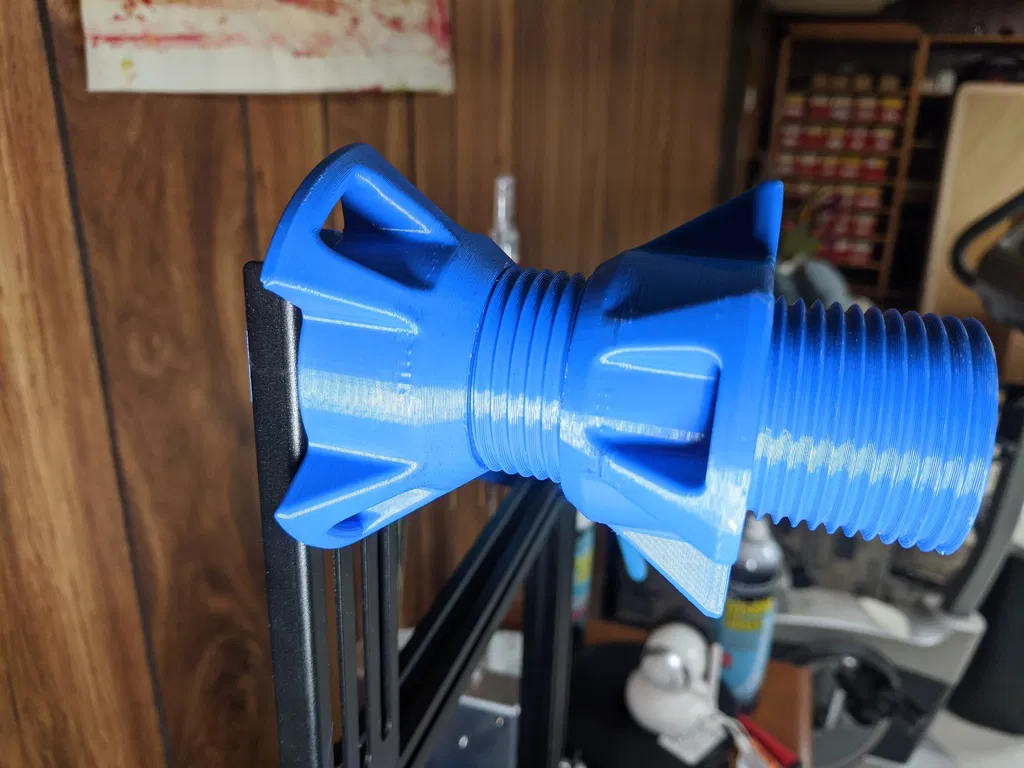

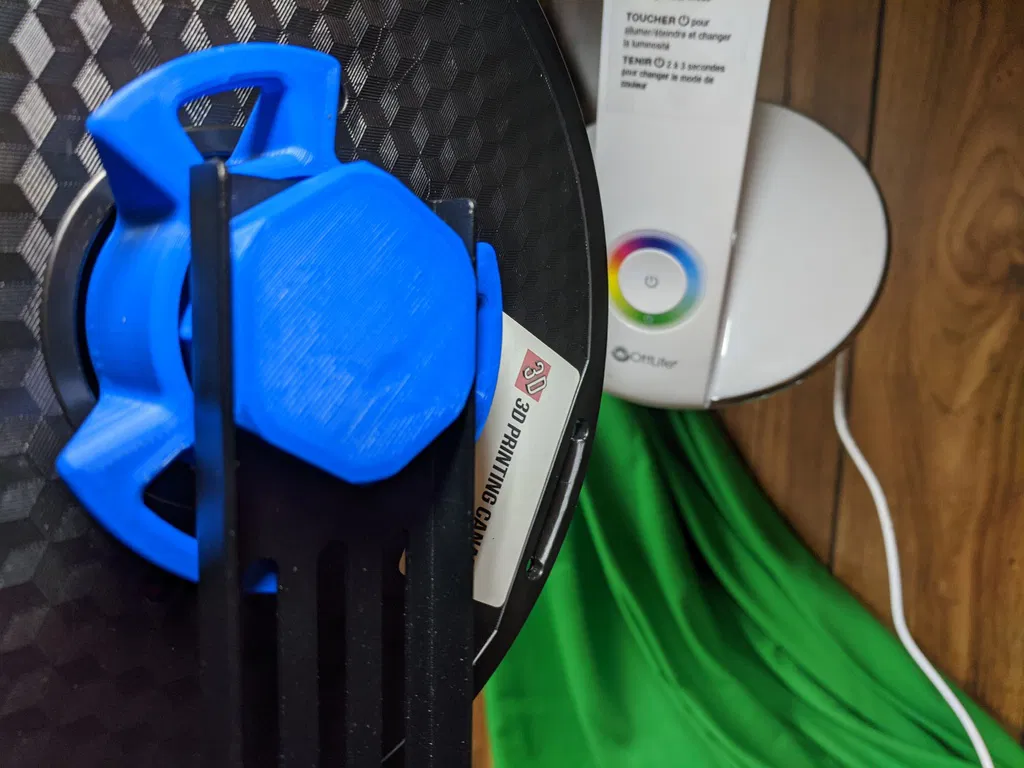

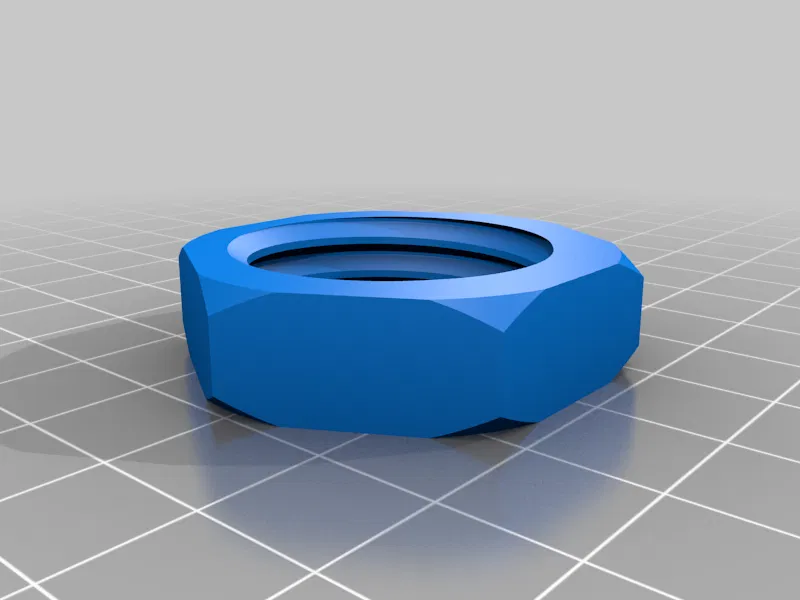

Đây là bản lắp ráp in hoàn toàn, không cần bolt hay nut kim loại. Con bolt được in nằm ngang để có hướng in chắc hơn. Mình có thử in dựng đứng nhưng nó hay gãy theo đường layer gần phần ren. Mình dùng vài tháng nay vẫn ổn, không vấn đề gì.

Dung sai cho máy của mình khi in ren đã được tính sẵn trong file STL - chừa 0.1 mỗi bên của ren, tổng cộng 0.2.

Có thể nó chạy “mượt” quá, đôi lúc filament bị tuột cuộn ra hơi nhiều.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Resolution:

0.2

Infill:

20

Filament:

3dprinting.ca Value PLA

Blue

Notes:

Không cần supports nếu in theo đúng hướng hiện tại.

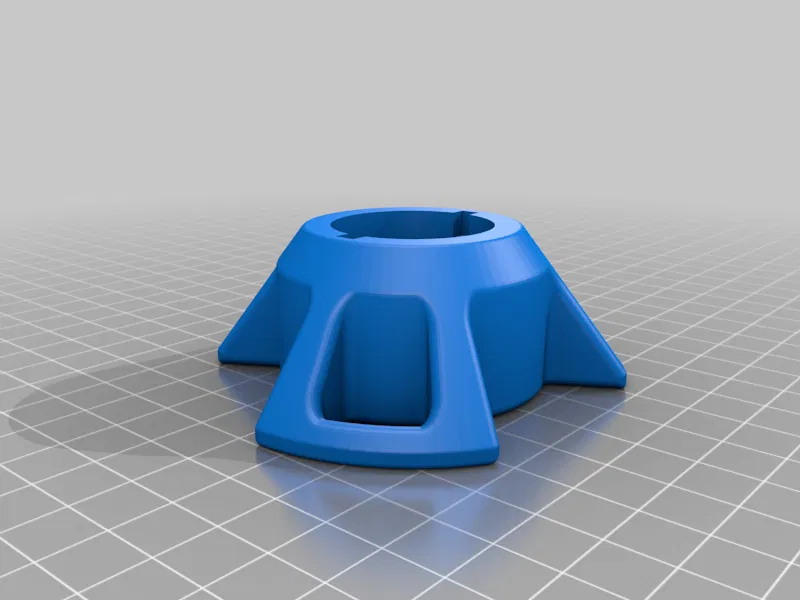

***UPDATE - phần bearing spool cone cần supports***

Mình dùng brim cho threaded spindle vì diện tích tiếp xúc với build plate hơi ít.

Category: 3D Printer Parts
