Magic Portal Desk Toy – Đồ chơi bàn làm việc ảo giác “cổng dịch chuyển”

Demo (Xin lỗi vì tiếng ồn. Ngoài đời không to vậy đâu.)

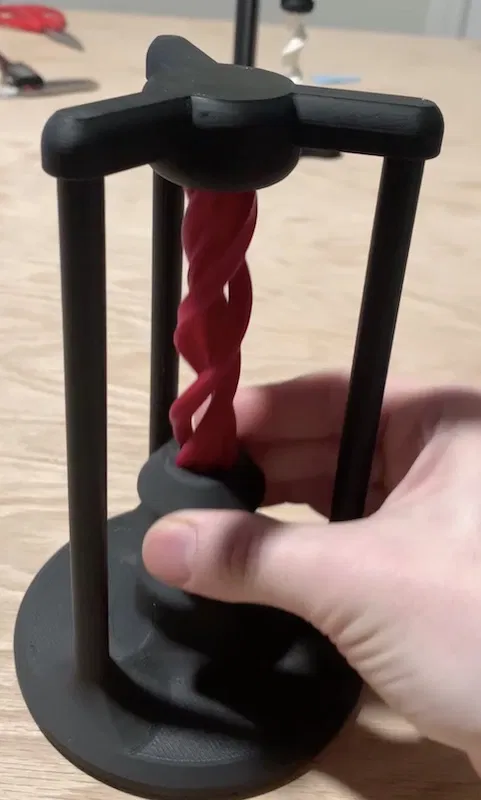

Đây là một món desk toy tạo ảo giác nhỏ gọn mình thiết kế. Khi bạn trượt cái thanh trượt màu đen ở giữa lên xuống, dải “ribbon” kỳ lạ sẽ như đang trượt lên xuống, còn hai đầu thì biến mất vào hư không.

Bản in này cần 2 vòng bi skateboard tiêu chuẩn, còn lại thì đều là đồ in ra hết và thường không cần dán keo.

Cập nhật: Mình có thiết kế dùng rất ổn cho dự án này.

In 3D

Mình khuyên in layer height 0.12mm. Bạn có thể tăng layer ở những phần khác, nhưng riêng phần screw, nut và endcap thì nên giữ layer nhỏ. Mấy phần đó đừng “tiết kiệm”.

Thiết kế đã chừa dung sai (slop) đủ để các chi tiết ráp vừa, nhưng bạn có thể muốn thêm XY compensation cho phần nut để nới lỗ ra chút. Nếu không thì có thể phải vặn tới vặn lui một hồi cho nó “rụng” ra.

Mình khuyên để 4–5 vertical walls cho phần base để mấy cái trụ (poles) cứng cáp. Ít hơn vẫn được, nhưng vì nó snap-fit khá chặt nên lúc ép vào có thể làm gãy chi tiết.

Mình khuyên base in màu đen và screw dùng màu tương phản (đổi filament giữa chừng). Màu đen giúp che chỗ screw “biến mất” vào trong base. In all-black vẫn đẹp nha.

Lắp ráp

Bạn sẽ cần 2 vòng bi skateboard: 1 cái cho phần top, 1 cái cho phần base. Chỉ cần ấn vào là vừa.

Ngoài vòng bi ra thì file CAD đã sắp sẵn mọi thứ đúng vị trí cuối cùng. Thứ tự lắp không quá bắt buộc, nhưng làm theo các bước này là ổn:

1. Ấn snap vòng bi vào phần top và phần base
2. Đẩy inner bearing insert (cái chốt ngắn có viền) vào vòng bi ở base. Phần dài đưa vào trong vòng bi.
3. Vặn nut vào screw. Tùy lỗi in mà có thể cần vặn tới vặn lui cho nó ăn ren. Cẩn thận kẻo bẻ gãy screw (nếu không ổn thì in lại nut với XY compensation -0.1 mm)
4. Vặn end cap vào đầu screw. (Tương tự, thêm XY compensation nếu vặn không vào)
5. Ấn cụm screw xuống khớp với coupling dowel trong vòng bi ở base
6. Canh phần top sao cho các socket khớp với poles, đồng thời vòng bi khớp với end cap. Có thể cần dùng lực chút xíu. Làm từ từ, rồi ấn cho nó snap xuống thật chặt.

Cập nhật: Nếu bạn dùng máy in nhỏ và muốn scale nhỏ lại, bạn có thể dùng rồi scale theo tỉ lệ tương ứng. Mình đã thử trên bản full size và nó chạy rất ngon. Nhớ test print các chi tiết cần lắp khớp, và kiểm tra xem có cần thêm XY compensation âm (negative) hay không.
