Nhíp JST (JST Tweezers)

CẬP NHẬT: Phiên bản mới và cải tiến dạng nghiêng (angled) đã có sẵn để tải về!

____________

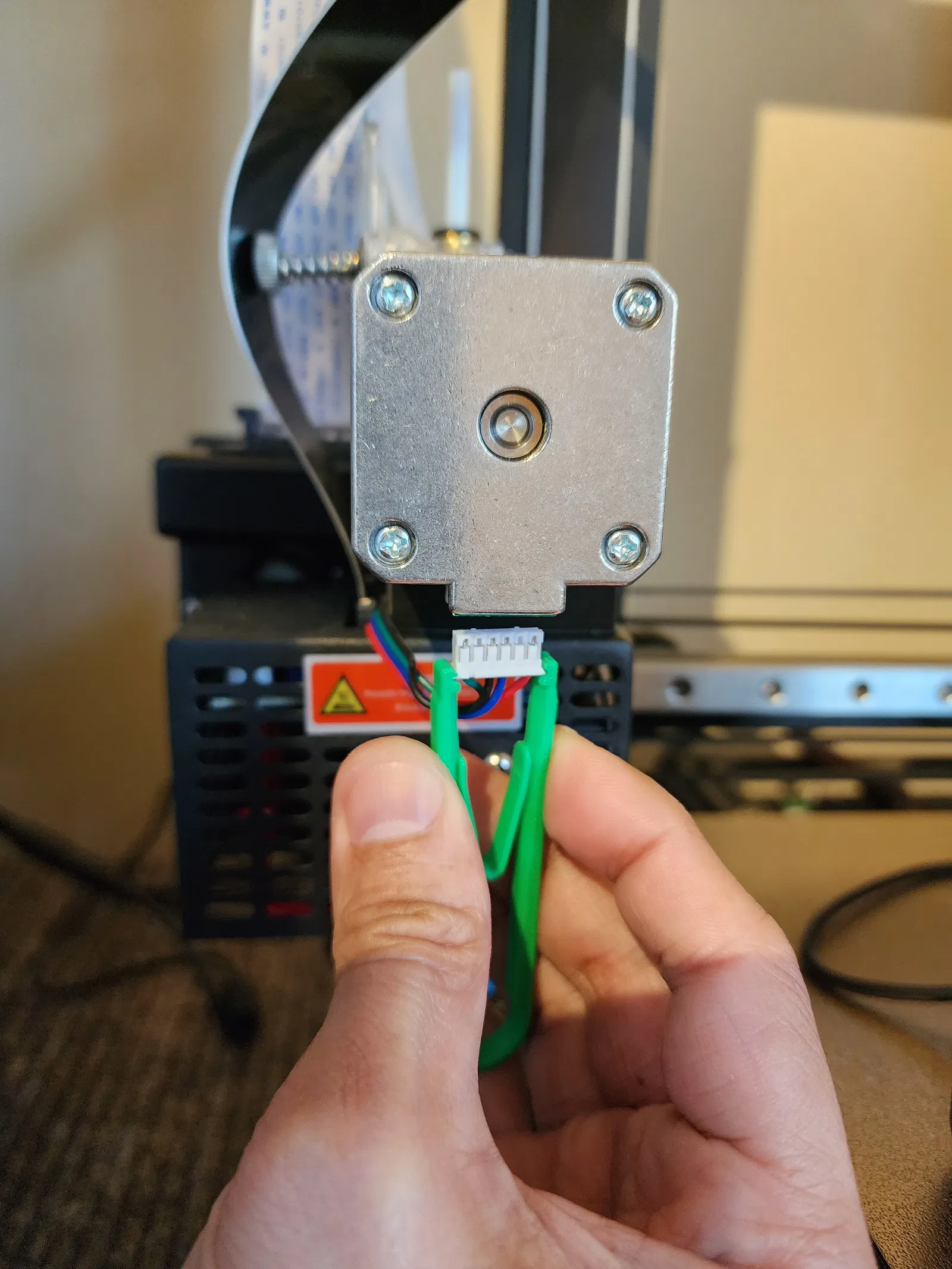

Mình hay dùng cây nhíp JST này mỗi khi độ (mod) máy in 3D. Nếu bạn cũng giống mình, việc rút các đầu JST connector khá là khó, mà lại không thấy có dụng cụ nào giúp làm cho dễ hơn. Nhiều khi mình còn lỡ tay kéo luôn cả phần vỏ (JST housing) ra nữa! Nên mình nghĩ, phải chấm dứt chuyện này thôi! Vì vậy mình thiết kế cây nhíp này để rút ra và ấn vào JST connector cho dễ dàng. Việc kéo ra và ấn JST connector từ PCB và motor bước NEMA giờ đơn giản hơn hẳn! Hơn nữa, đây là món in rất nhanh và tốn chưa tới 1 mét filament.

Mới đây mình vừa tậu Bambu Lab X1C và bị clog (máy xịn thật đó!), mình lại có dịp dùng cây nhíp “ruột” này để thông tắc (de-clog) extruder, nên mình quyết định chia sẻ file STL cho anh em dùng máy Bambu Lab cũng như những ai mê độ máy in 3D.

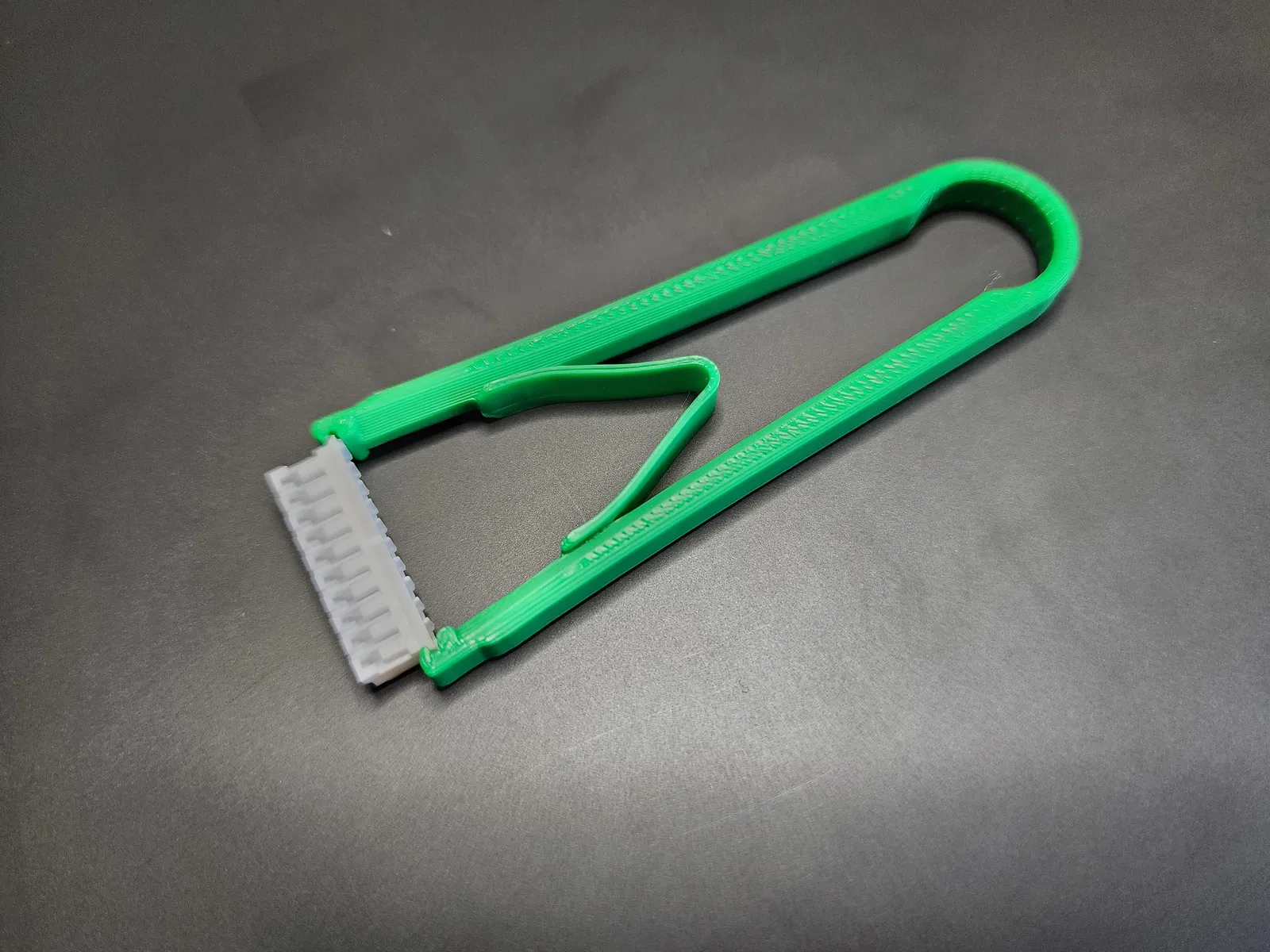

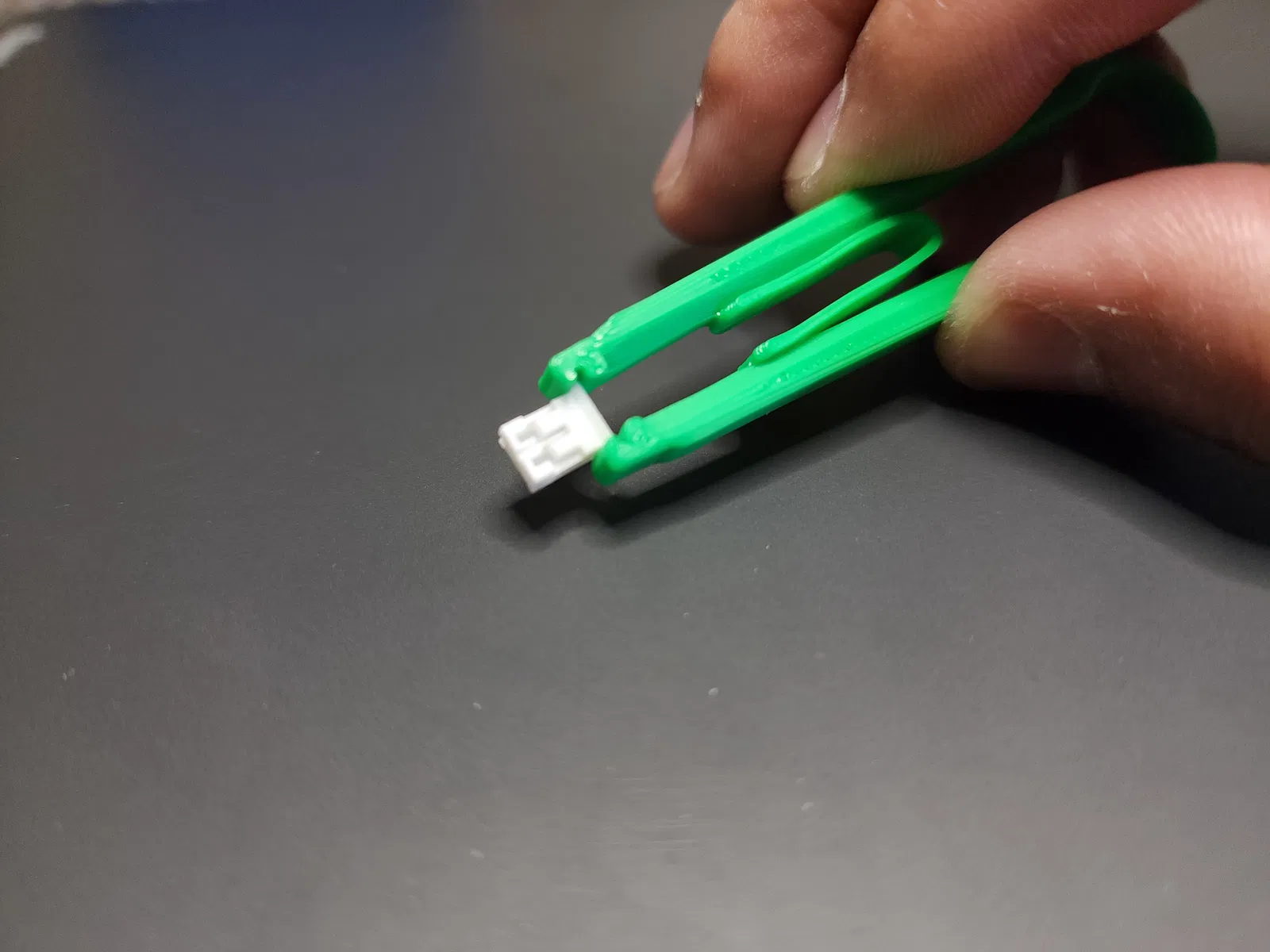

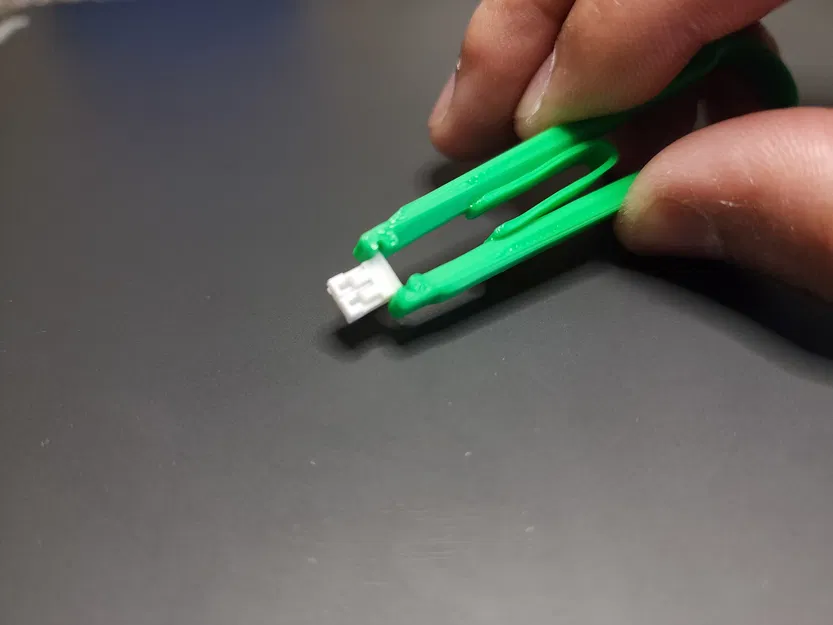

Cây nhíp này nên sẽ vừa cả JST connector bản rộng (6+ pins) lẫn bản hẹp (2-pin). Đã test kỹ với PH2.5, PH2.0 và các JST connector pitch nhỏ hơn. Về cơ bản sẽ dùng được với bất kỳ JST nào mà phần “răng” của nhíp kẹp vừa.

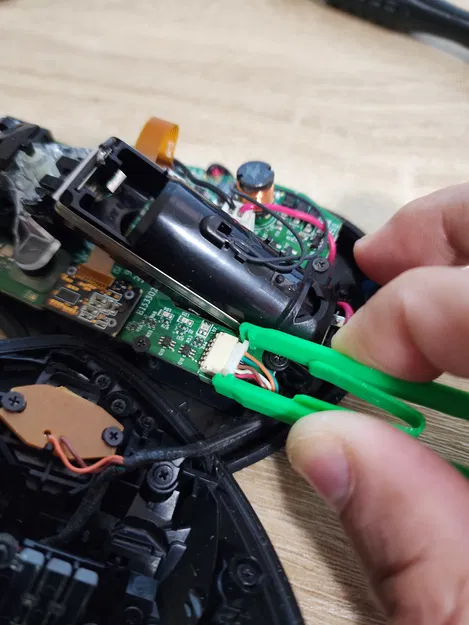

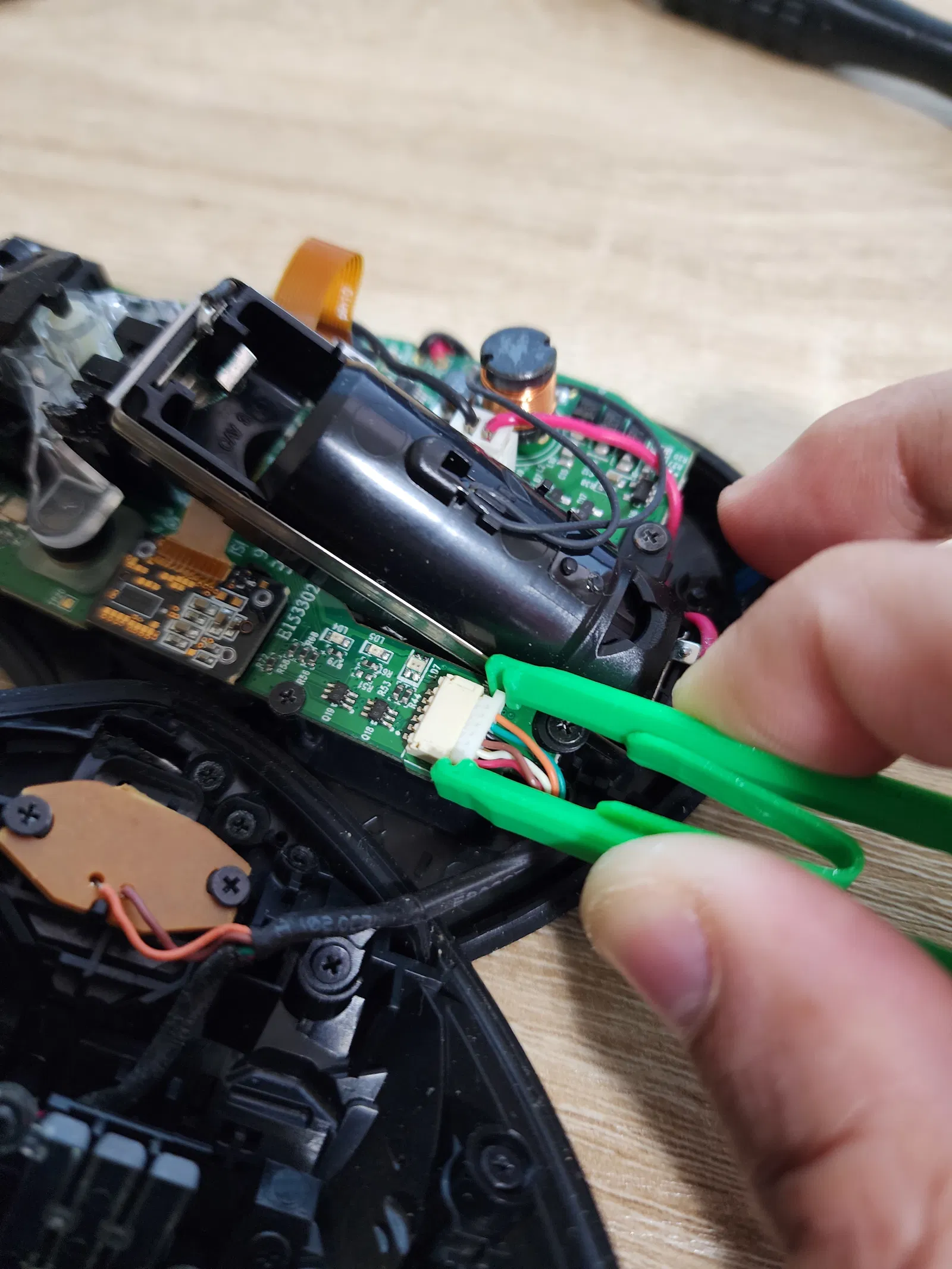

Cách dùng cũng đơn giản. Chỉ cần kẹp vào hông của JST connector (không kẹp phía chân pins) rồi để phần “răng” tự trượt vào đúng rãnh (notch) của JST. Lắc nhẹ connector một chút trong lúc kéo ra.

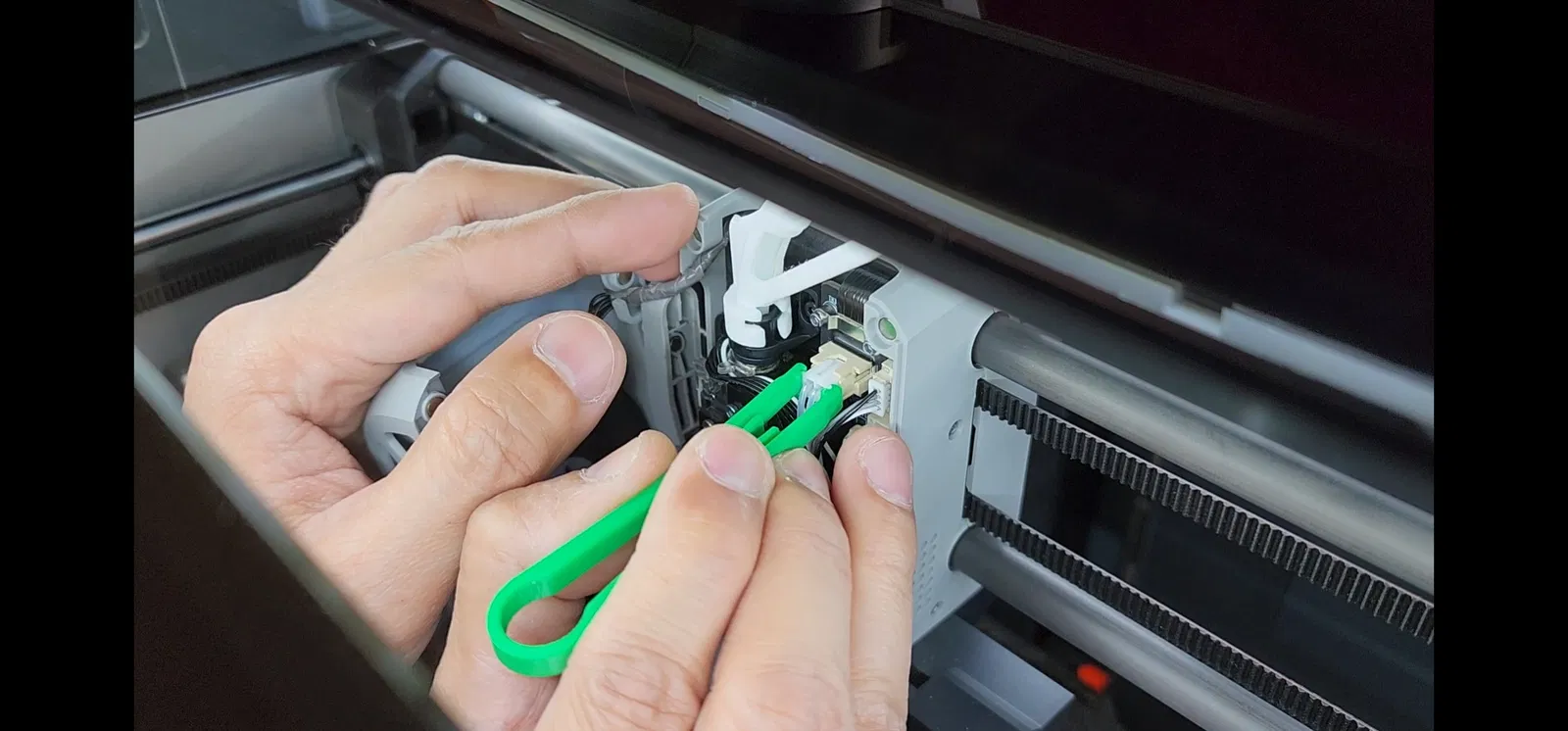

Video bên dưới cho thấy việc kéo và ấn JST connector trong cụm printhead của X1C dễ thế nào khi có cây nhíp này hỗ trợ.

QUAN TRỌNG: Nên in bằng nozzle 0.4mm hoặc nhỏ hơn để phần “răng” của nhíp ra đúng kích thước. Nozzle 0.6mm trở lên có thể quá lớn và không in ra được phần răng.

Mình rất mong mọi người đăng makes và hình chụp chỗ bạn đang dùng cây nhíp JST này.
