Nút Arcade in 3D cho Kailh Choc V1 Low Profile (chân rời, khó gãy)

• 2024-03-17
  • Thêm nhiều tuỳ chọn độ dày của chân. Đồng thời nhận ra là đa số vấn đề chân không vừa khít được giải quyết bằng cách in ở layer height 0.1mm.
• 2023-12-11 -
  • Làm lại độ dày và bề rộng của chân - Làm chân hẹp hơn và mỏng hơn để xử lý góp ý là chân khó lắp vừa vào lỗ. Nếu bạn vẫn gặp vấn đề, cứ nhắn mình để mình chỉnh thêm.
  • Thêm phiên bản đường kính 30mm
• 2023-06-21
  • thêm các phiên bản đường kính 19.5mm.
• 2022-10-27
  • thêm các phiên bản đường kính 24mm.

Vì sao nên dùng mẫu này?

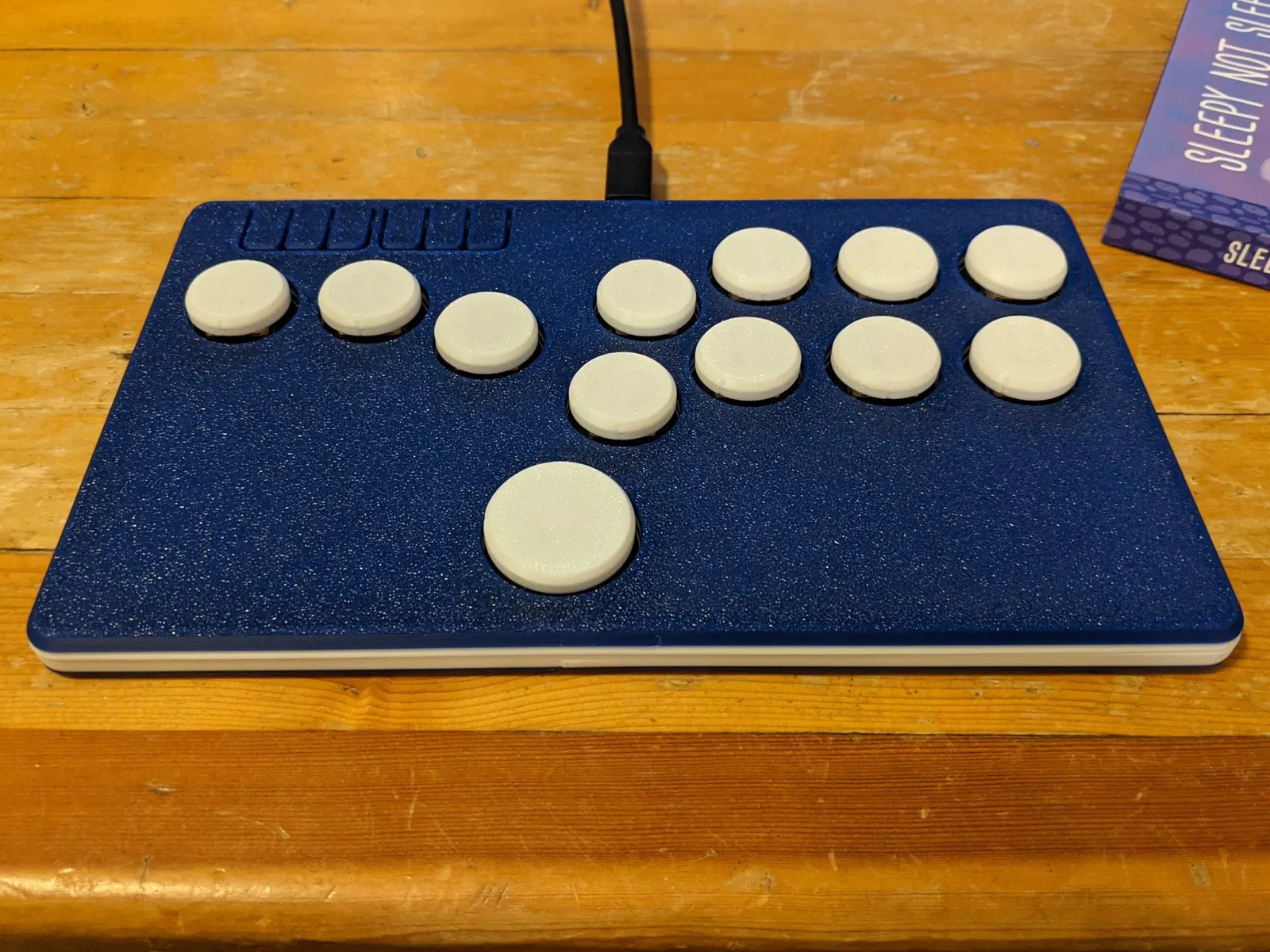

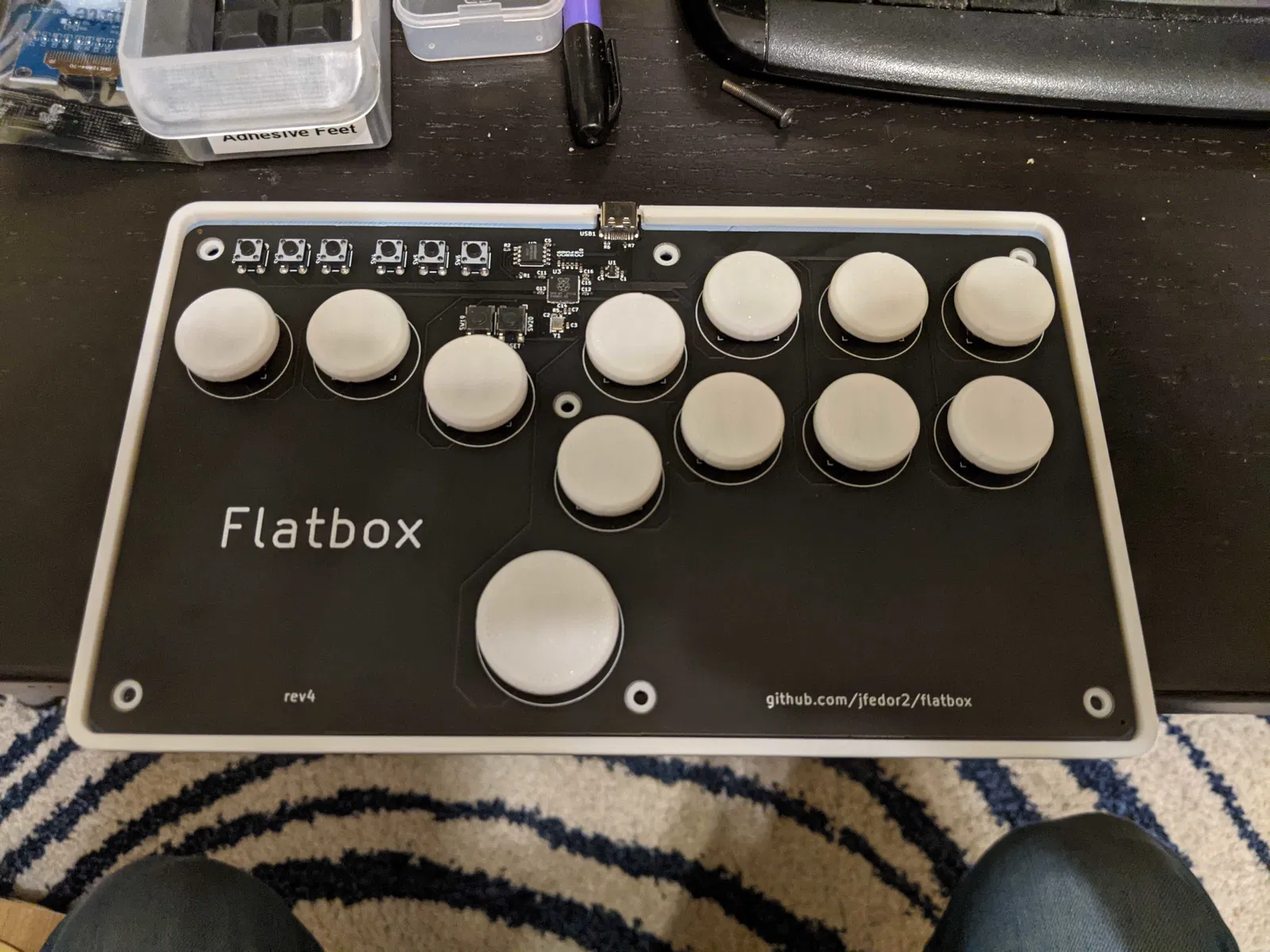

• Mẫu này được thiết kế cho flatbox của jfedor và có đường kính 22.5 và 28.5mm.
• 2022-10-27 - thêm các phiên bản đường kính 24mm.
• Mình hay thấy nhiều keycap nút arcade in 3D dạng một khối. Vấn đề của kiểu in một khối là phần chân bị in theo hướng yếu nên rất dễ gãy. Nếu chân bị gãy kẹt trong keycap thì lấy phần gãy ra cực kỳ phiền.

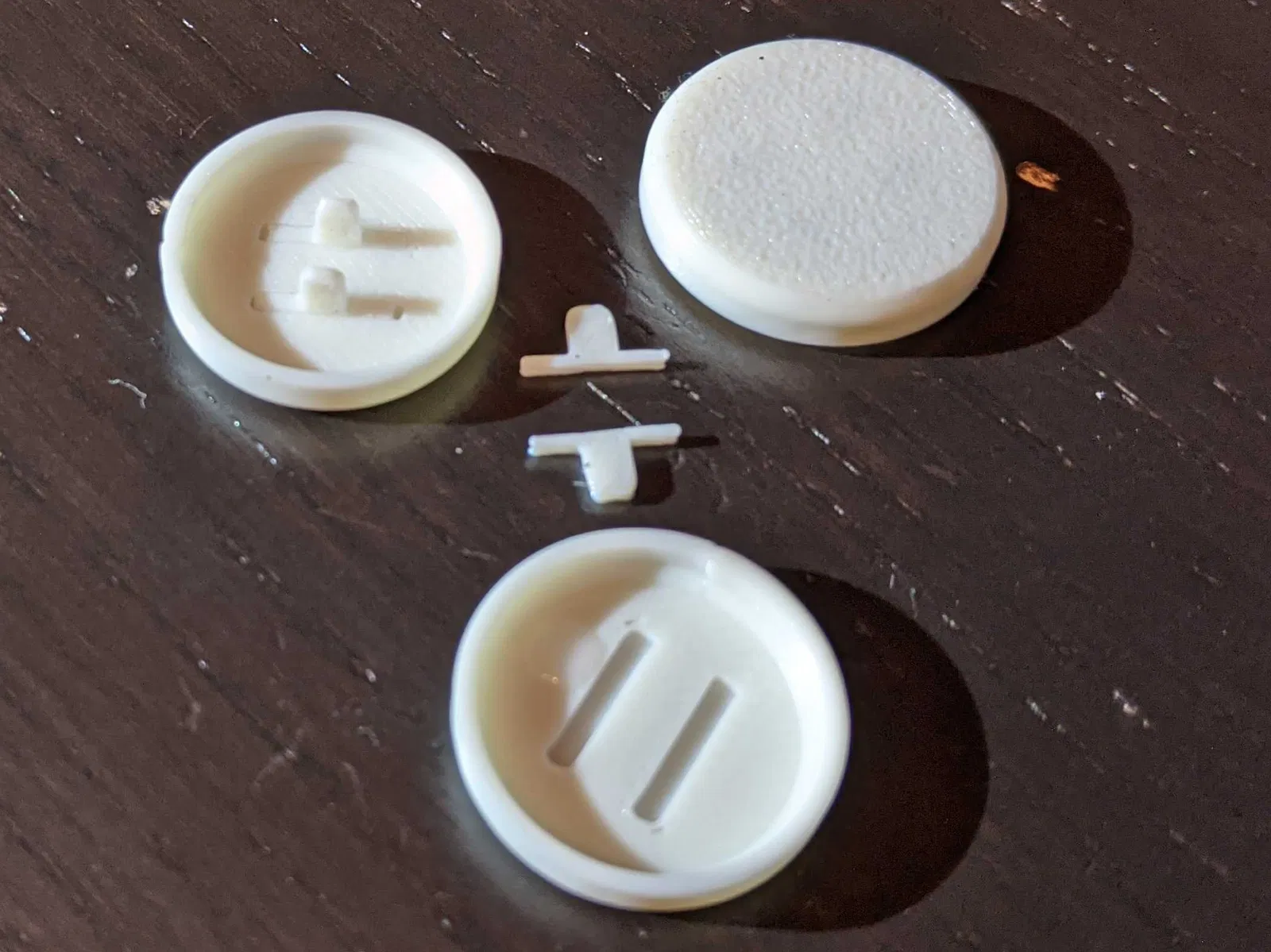

• Thiết kế này tách riêng phần chân khỏi phần button cap, để chân được in theo hướng chắc nhất và ít bị gãy hơn nhiều. Sau khi bạn dán chân vào cap, cảm giác sẽ rất cứng cáp.

Mẹo in (Printing Tips)

• IN Ở 0.1mm Layer Height
  • Độ dày chân lý tưởng sau khi in sẽ khoảng 1.25–1.35mm.
  • Hãy in thử vài cái ở mỗi mức độ dày chân rồi chọn loại vừa khít nhất.
• Nếu chi tiết in ra không lắp vừa vào keycap, vui lòng đo lại kích thước. Nếu chi tiết đang bị to quá, thử giảm flow% hoặc chà nhám nhẹ.
  • Máy in của mình cho dung sai khá chuẩn, nhưng mình hiểu là mỗi máy khác nhau. Nếu bạn cần, mình chỉnh file cũng khá dễ, cứ hỏi là được.
• Dung sai (tolerance) Tight vs Loose cho button cap
  • Điểm khác duy nhất giữa cap tight và cap loose là bản loose có lỗ để dán chân rộng hơn một chút.

Lắp ráp (Assembly)

• Nhỏ một ít keo 502 (superglue) vào rãnh trên cap rồi gắn chân vào rãnh

Ghi chú khác (Misc Notes)

• Mẫu này được thiết kế cho flatbox của jfedor và có đường kính 22.5 và 28.5mm.
• Nếu bạn cần đường kính khác, cứ cho mình biết, mình làm thêm rất nhanh.
