Hệ thống ngàm gắn tripod siêu chắc cho kính thiên văn Hadley

CHỈNH SỬA 03/04/2023

Đã thêm file f3d và STEP để mọi người có thể remix.

____________________________________________________________________________________

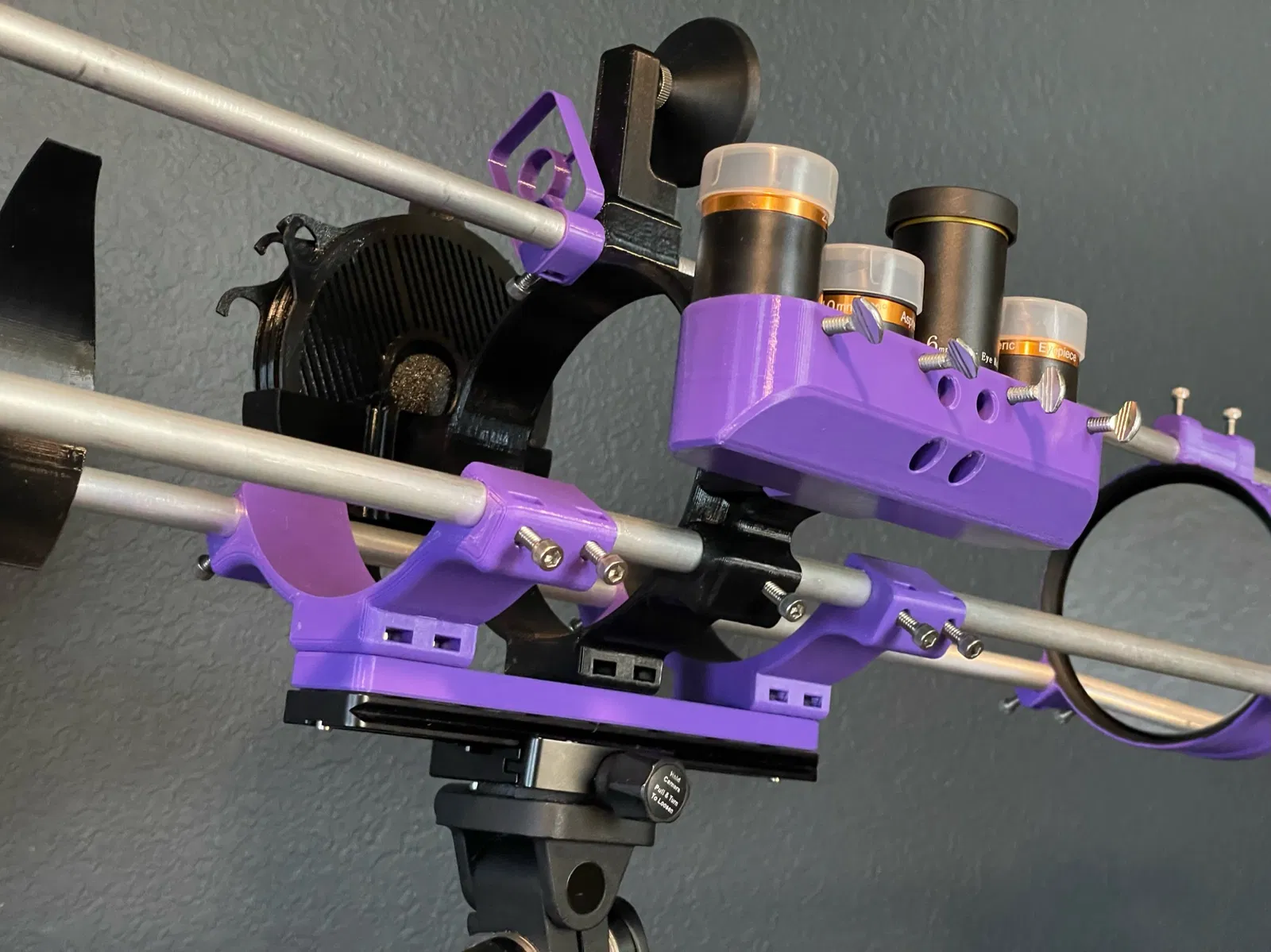

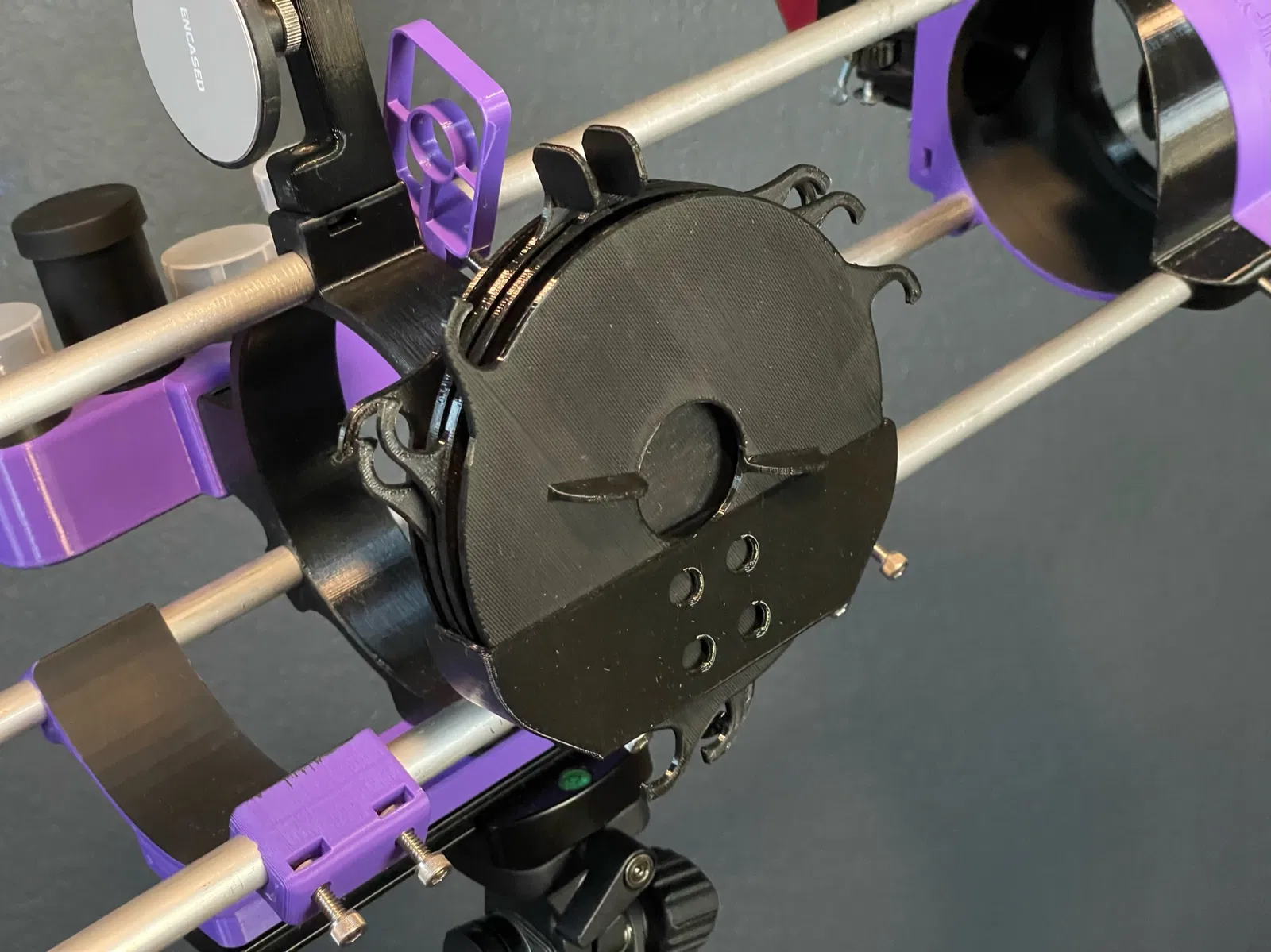

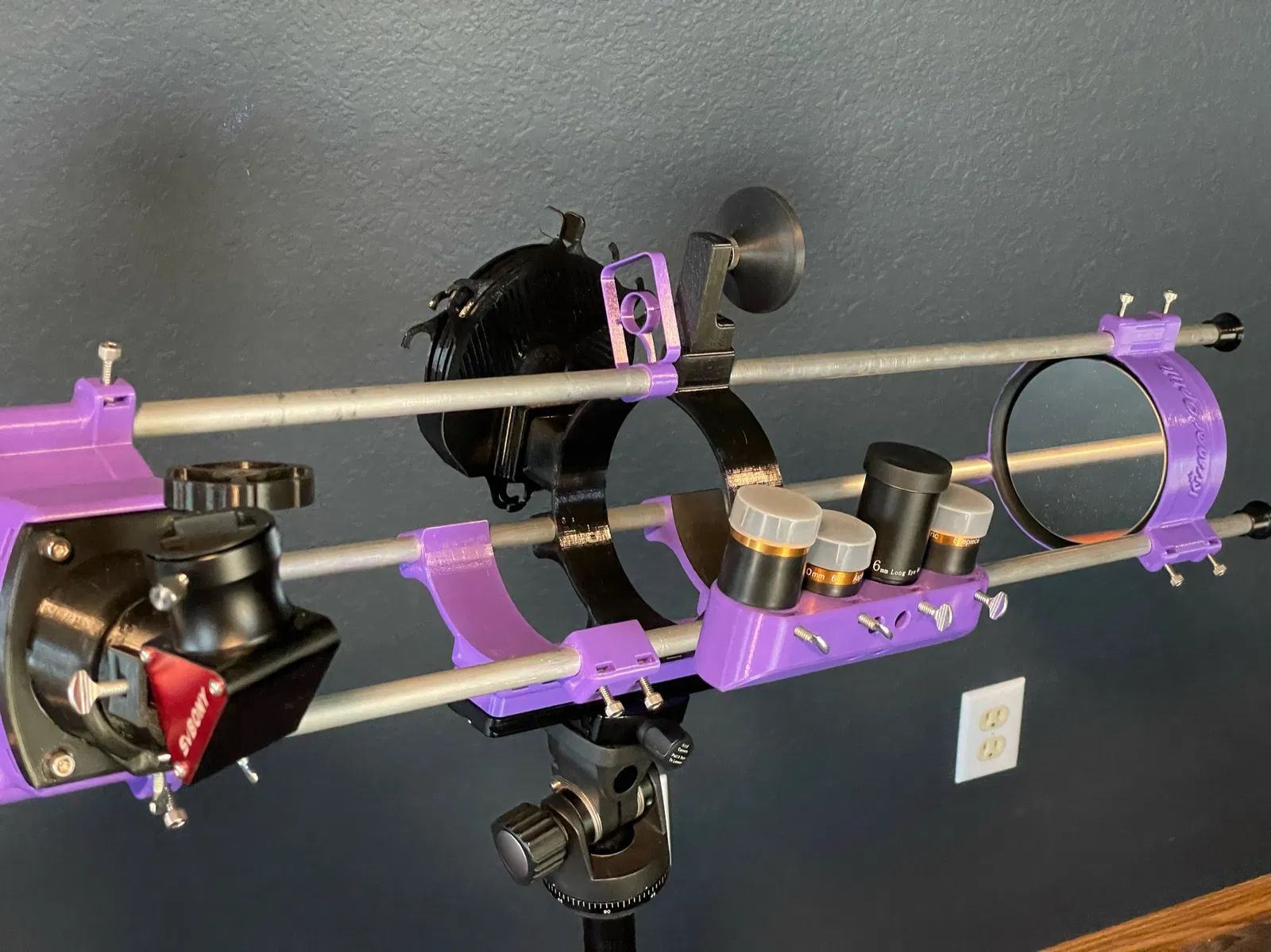

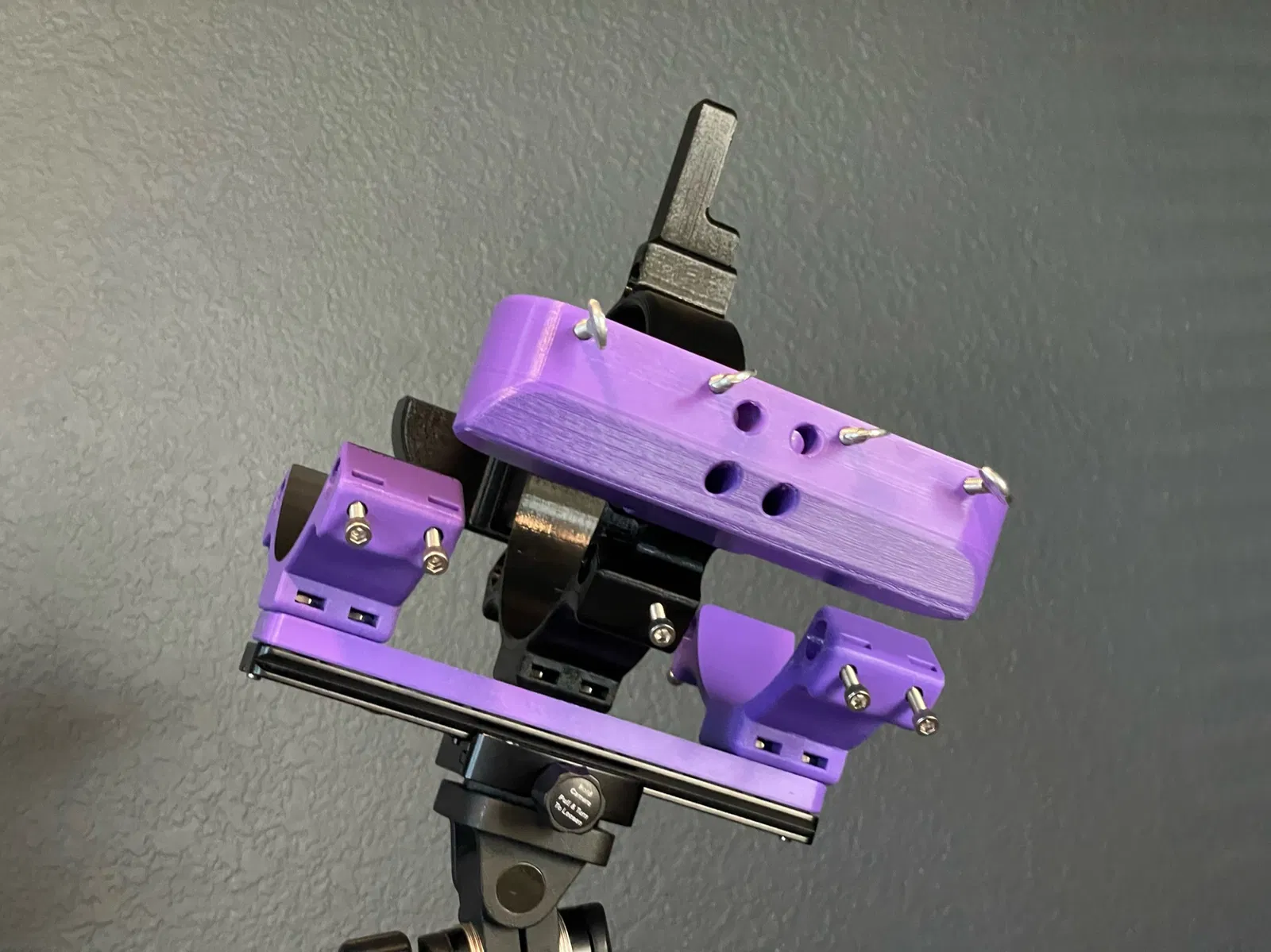

Mình thiết kế một hệ thống các chi tiết để gắn Hadley lên tripod theo kiểu cực kỳ chắc chắn, đồng thời thêm nhiều điểm gắn để lắp phụ kiện như , giá giữ toàn bộ nắp che lens của Hadley, và .

Khi dùng của Gyoenastaader thì nó chỉ tạo một điểm tiếp xúc với Hadley, nên bị rung lắc khá nhiều. Vì vậy mình làm một điểm gắn trung tâm kẹp vào cả 3 thanh khung (frame bars) của Hadley, rồi dùng thêm 2 cái của Gyoenastaader ở hai bên phần trung tâm để tạo thành hệ rất cứng, với 3 điểm tiếp xúc dọc theo khung kính.

Toàn bộ ốc và đai ốc thì mình tận dụng lại những thứ còn từ lúc build Hadley ban đầu. Còn tấm trượt Arca-Swiss (Arca-Swiss slide plate) thì mình tình cờ đã có sẵn và thiết kế cả hệ gắn dựa theo kích thước tấm đó.

Print

1x Tripod Mounting Interface
1x Long Plate
2x Hadley Tripod Adapter của Gyoenastaader:

Assembly

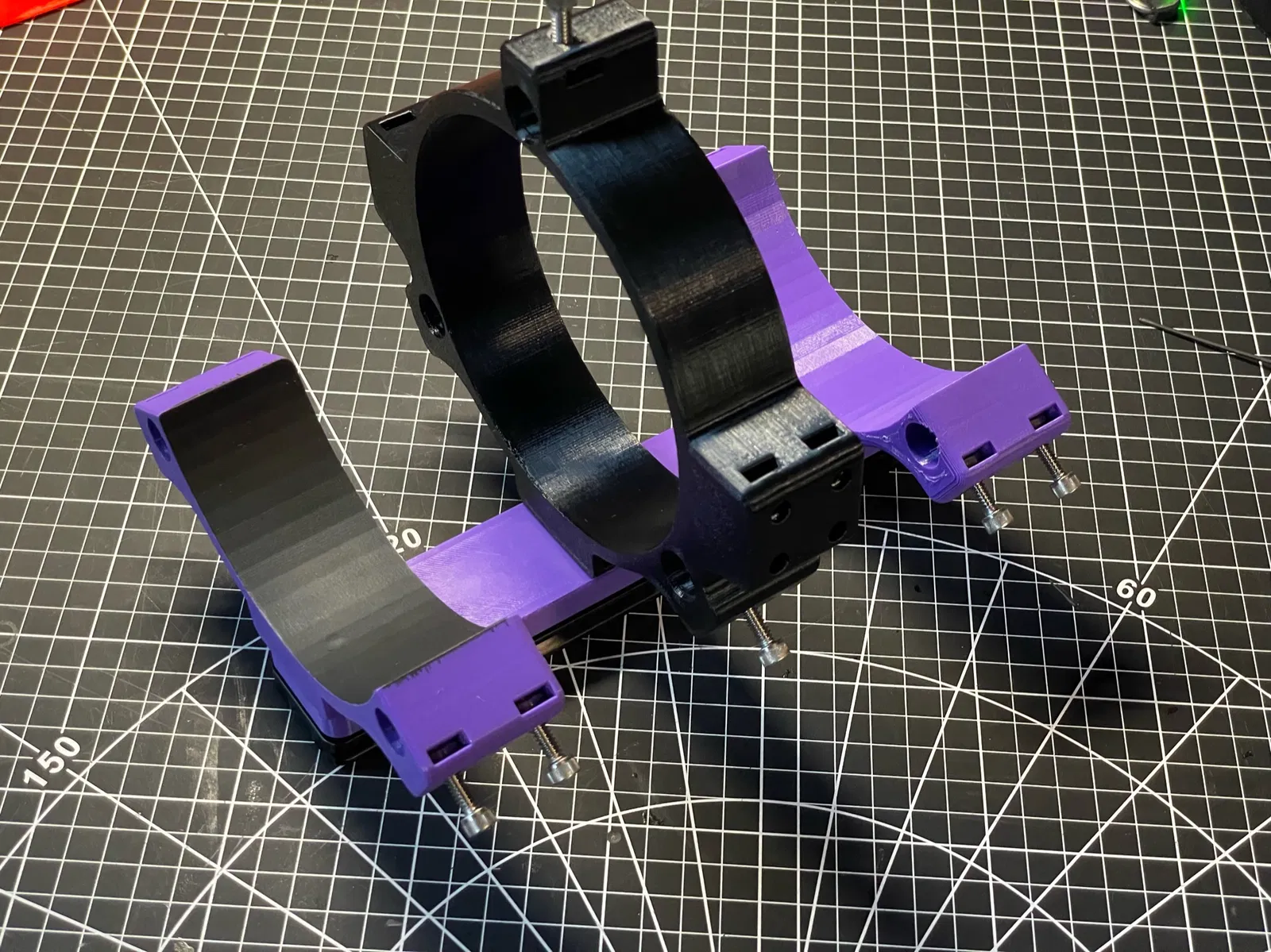

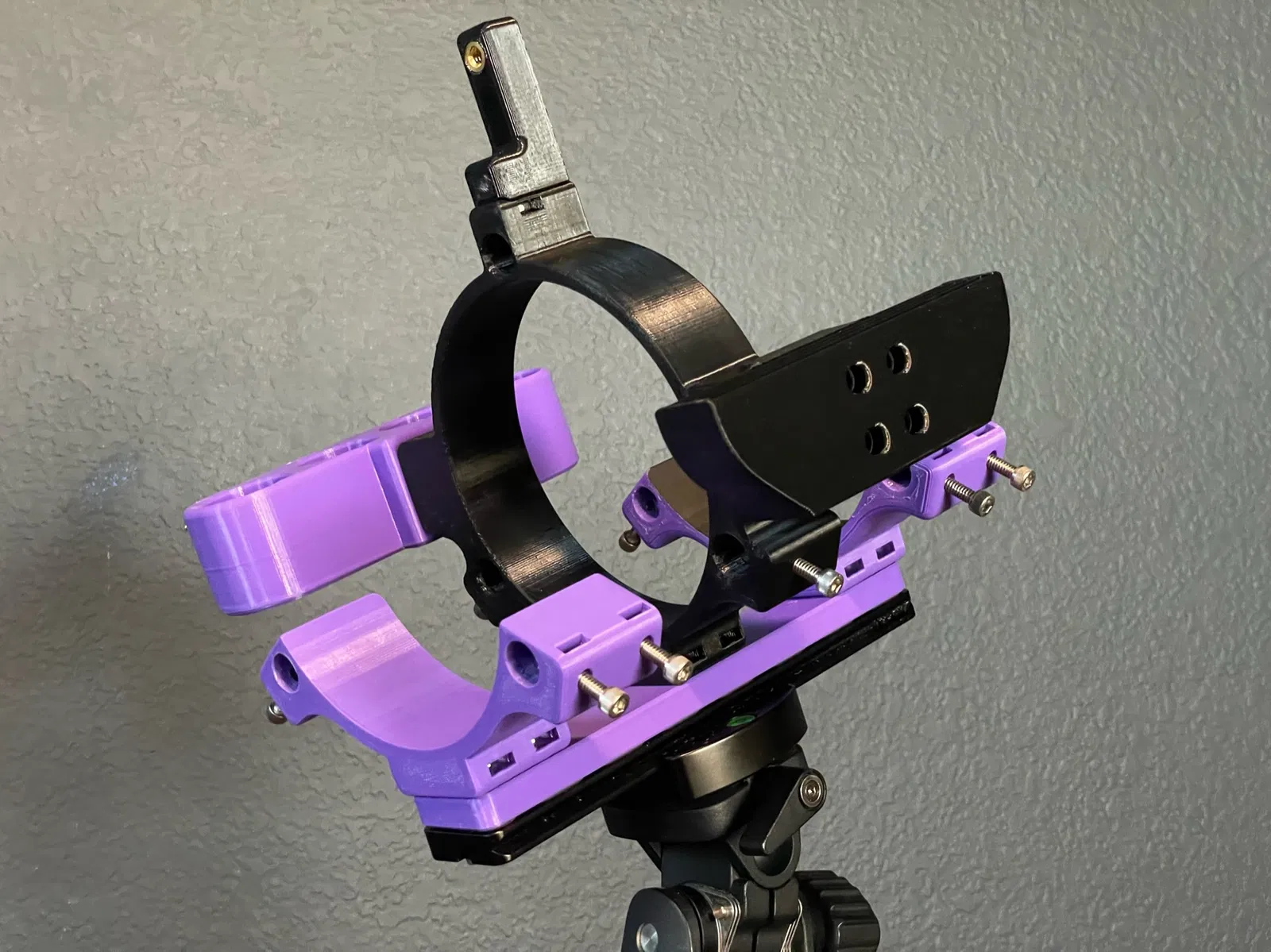

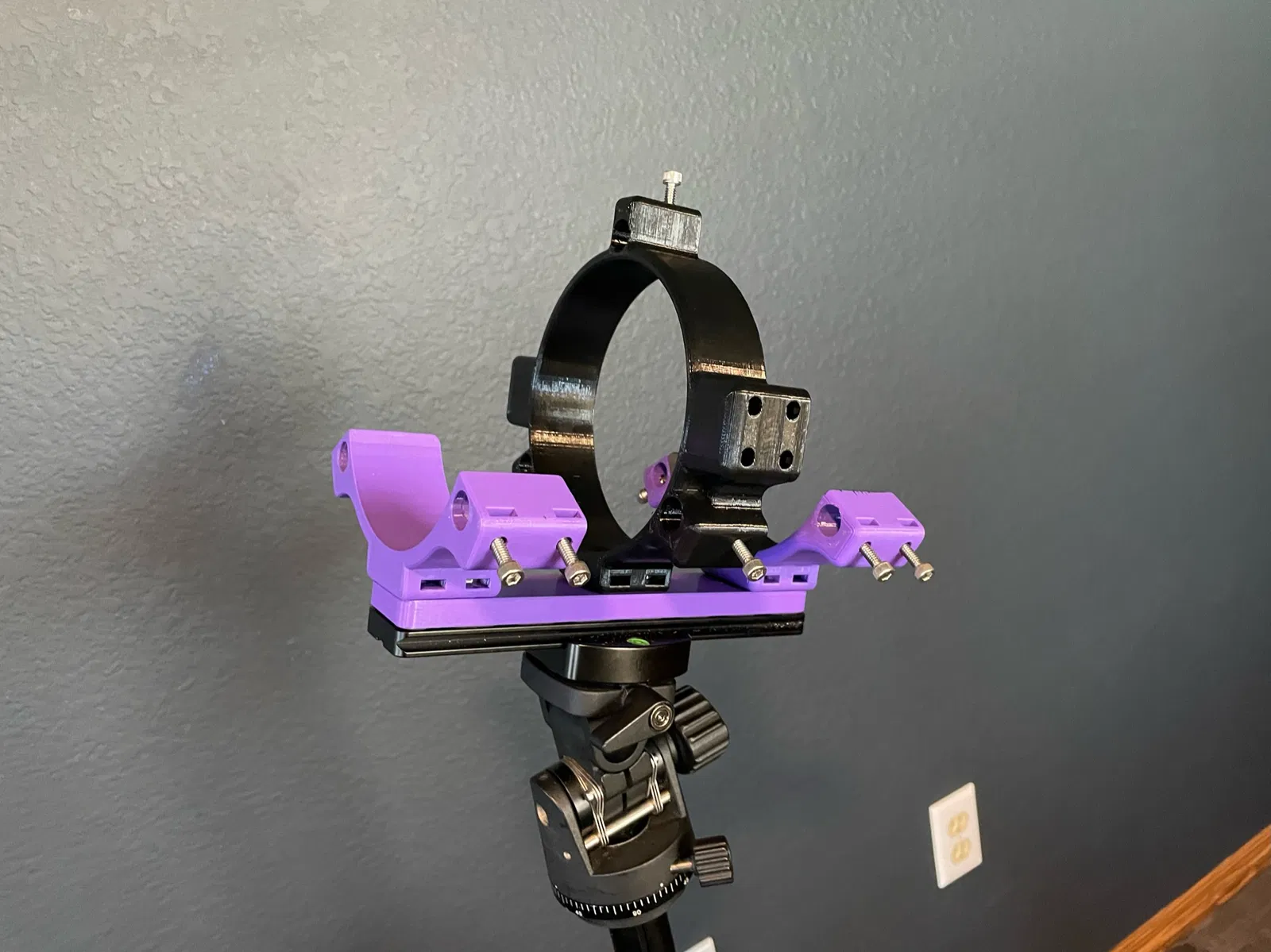

Sau khi in xong tất cả các phần, tốt nhất là lắp trực tiếp trên khung Hadley theo từng bước, thay vì ráp hết bên ngoài rồi cố trượt nguyên cụm lên kính như một khối.

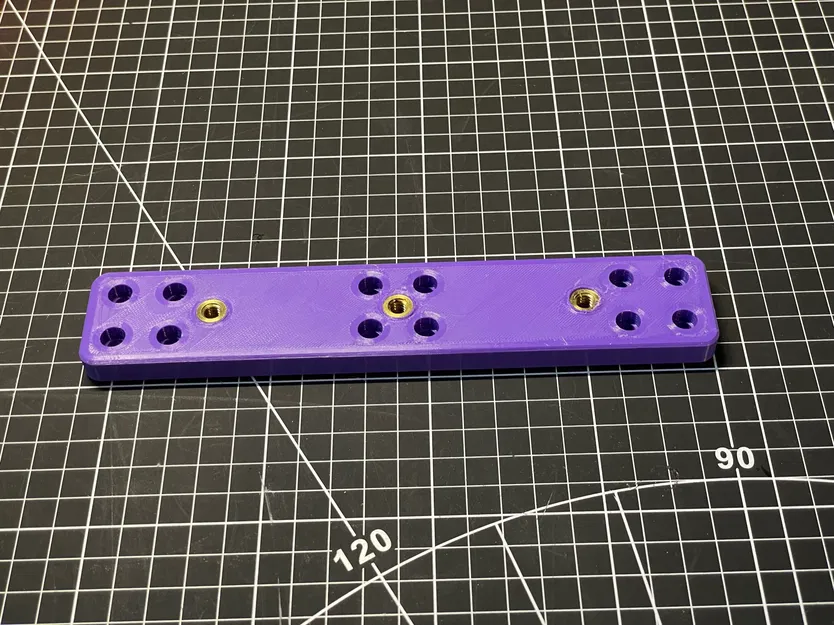

1. Trước tiên, ép các insert ren ¼"-20 vào longPlate. Cố gắng để insert ngang mặt tấm, và cắt/chuốt bớt phần nhựa nào bị đội lên cao hơn insert trong quá trình làm.
2. Xác định 2 thanh rod của khung Hadley sẽ làm “đáy” của kính, rồi trượt 1 trong 2 Hadley tripod adapter lên hai thanh đó (chưa siết cố định vào khung, lát nữa còn chỉnh).
3. Tiếp theo, trượt Tripod Mounting Interface lên cả 3 thanh rod của khung. Canh cách tripod adapter đầu tiên khoảng 2 inch (5cm). Phần này nên đặt càng gần vị trí trung tâm dọc theo khung kính càng tốt. Có thể bắt cố định phần này vào khung bằng 3x vít và 3x đai ốc.
4. Sau đó trượt tripod adapter thứ 2 vào, tiếp tục canh cách phần mounting interface khoảng 2 inch (5cm). (cũng chưa siết cố định vào khung, lát nữa còn chỉnh)
5. Bắt đầu nhét các đai ốc lục giác (hex nuts) vào các rãnh ở đáy mỗi chi tiết (mỗi chi tiết 4x đai ốc). Có thể làm dần từng phần để khỏi rớt ra hoài, hoặc đảm bảo kính đang để ngang/level rồi làm một lượt.
6. Canh Long Plate khớp với Mounting interface và siết bằng 4x vít. Lưu ý một mặt của long plate có phần khoét âm để đầu vít nằm chìm/flush; mặt này phải hướng ra xa khỏi kính.
7. Trượt 2 tripod adapter ra để canh đúng với các lỗ tương ứng trên Long Plate, lắp 4 hex nuts và siết 4 vít cho mỗi adapter.
8. Tiếp theo siết cố định các Tripod adapter vào khung bằng 4 hex nuts và 4 vít cho mỗi cái.

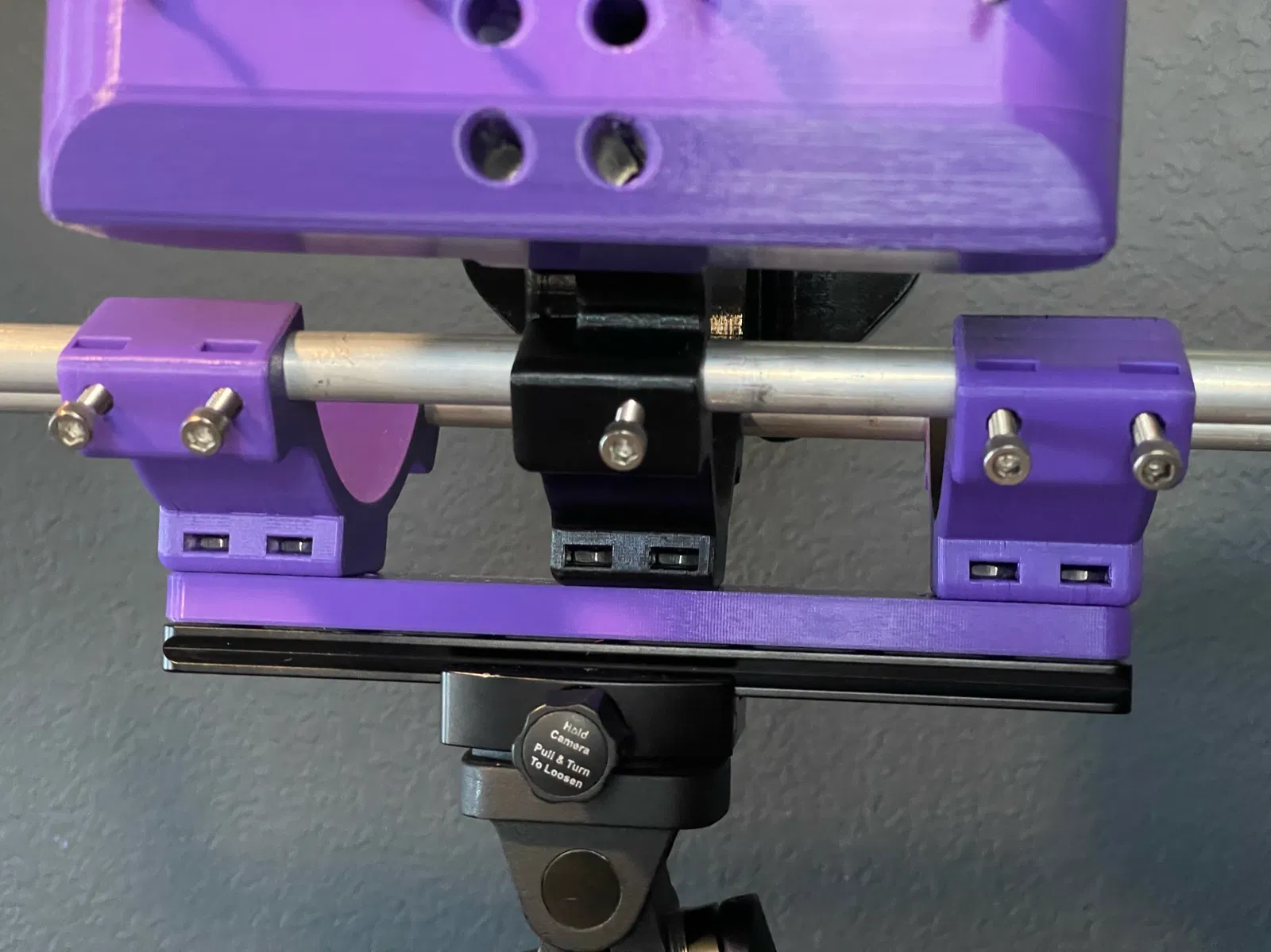

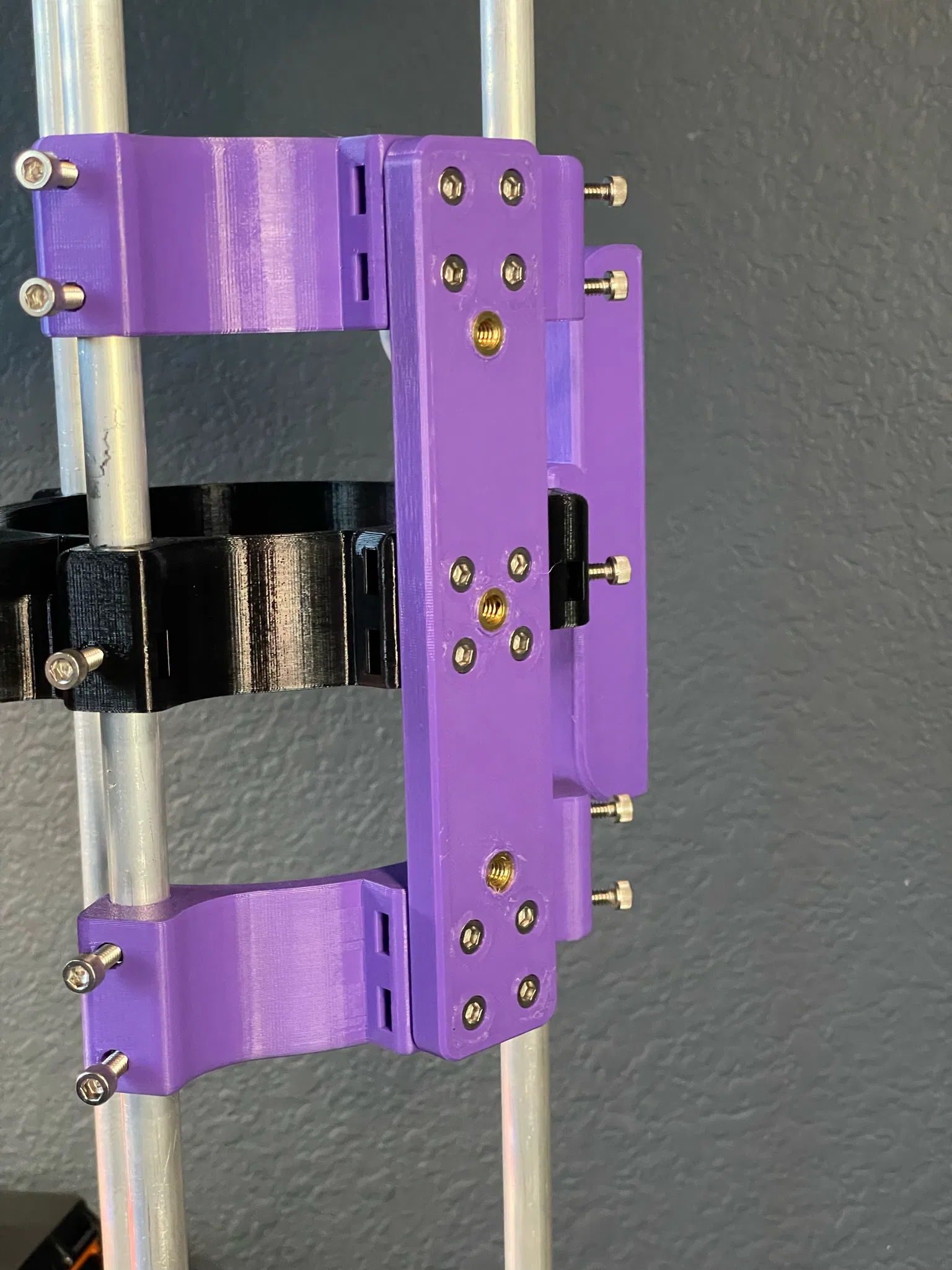

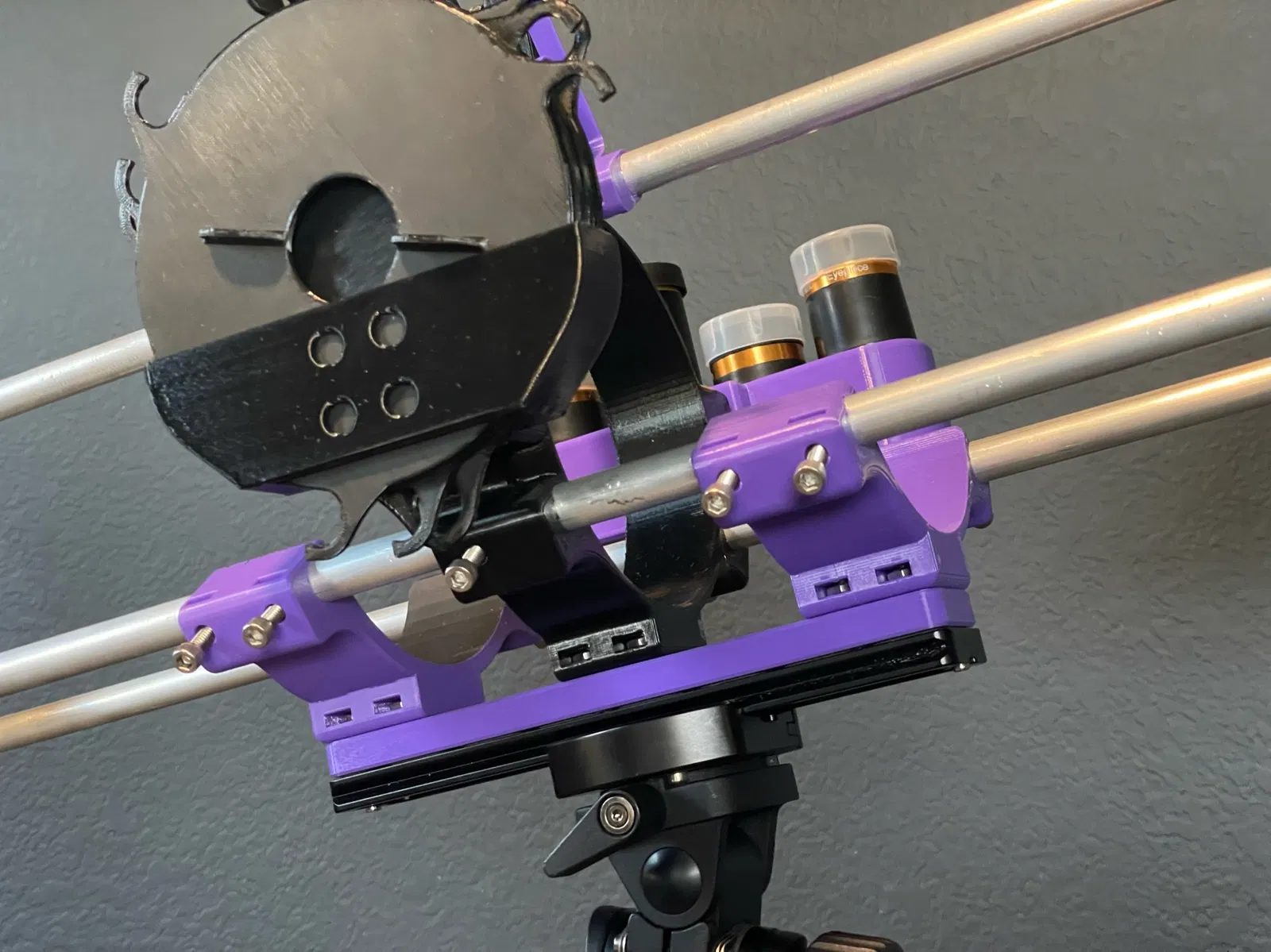

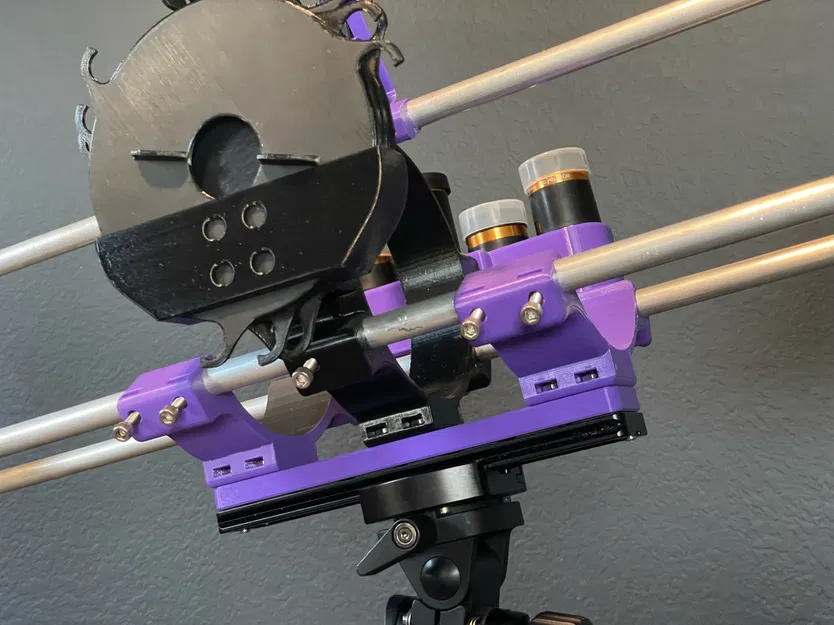

   Lắp xong sẽ trông như vầy:

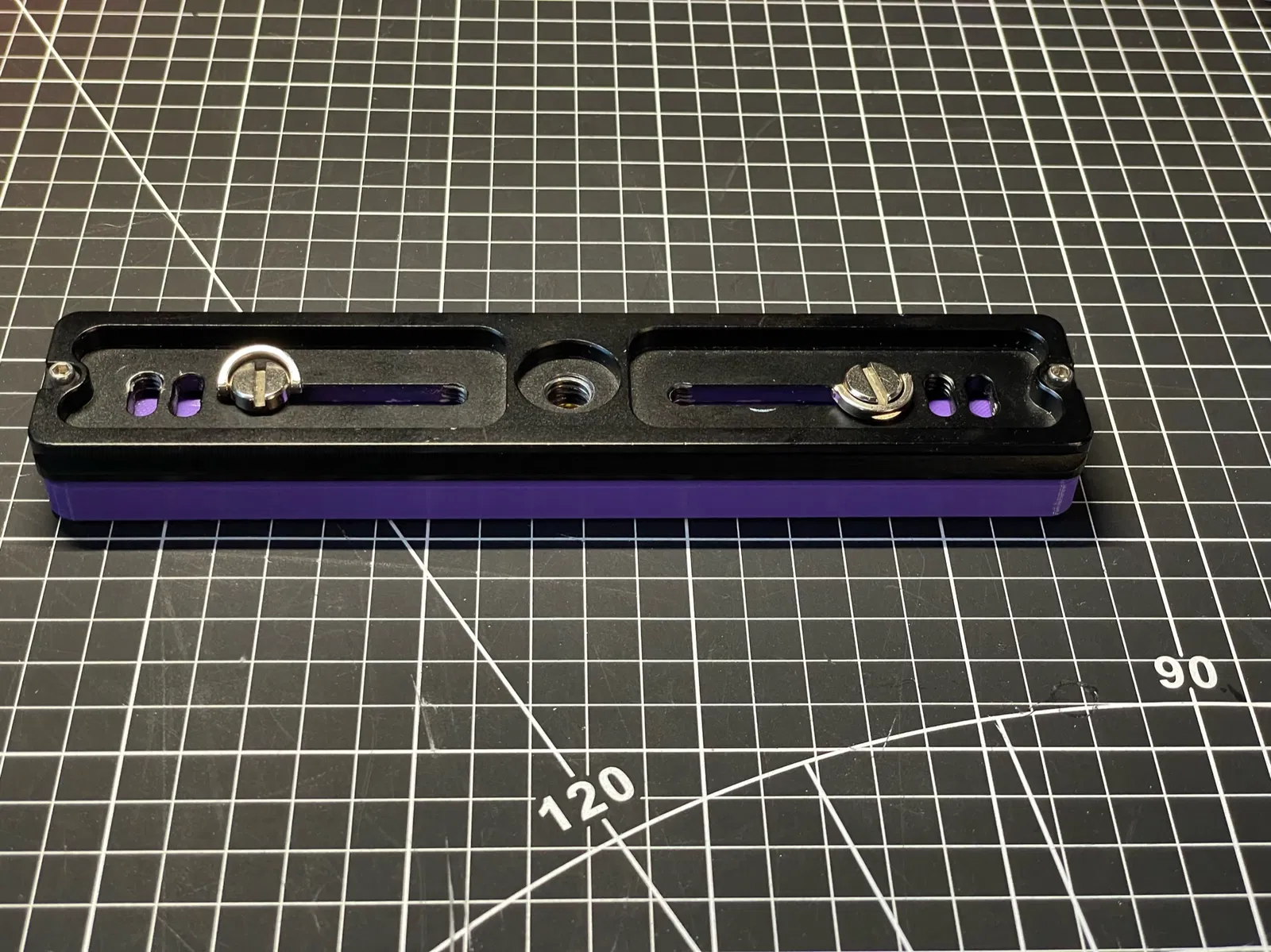

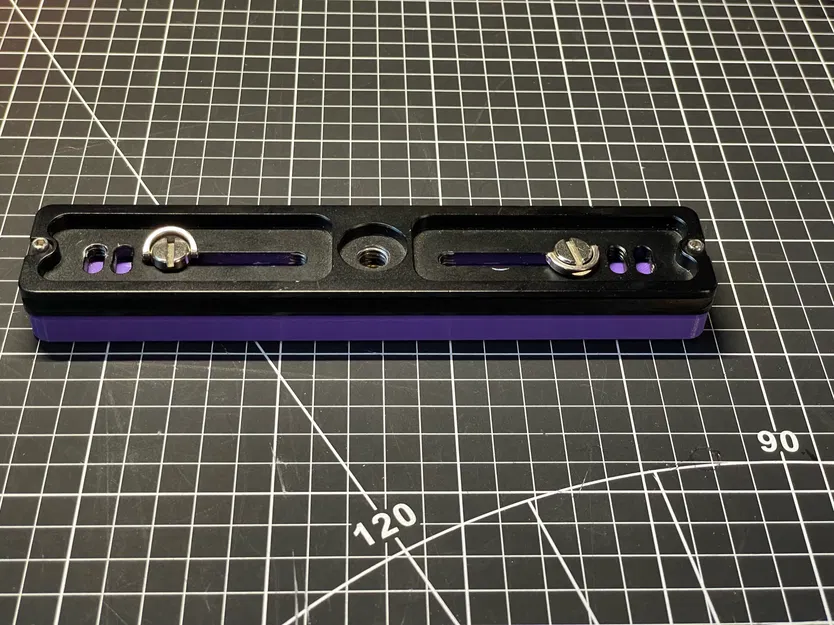

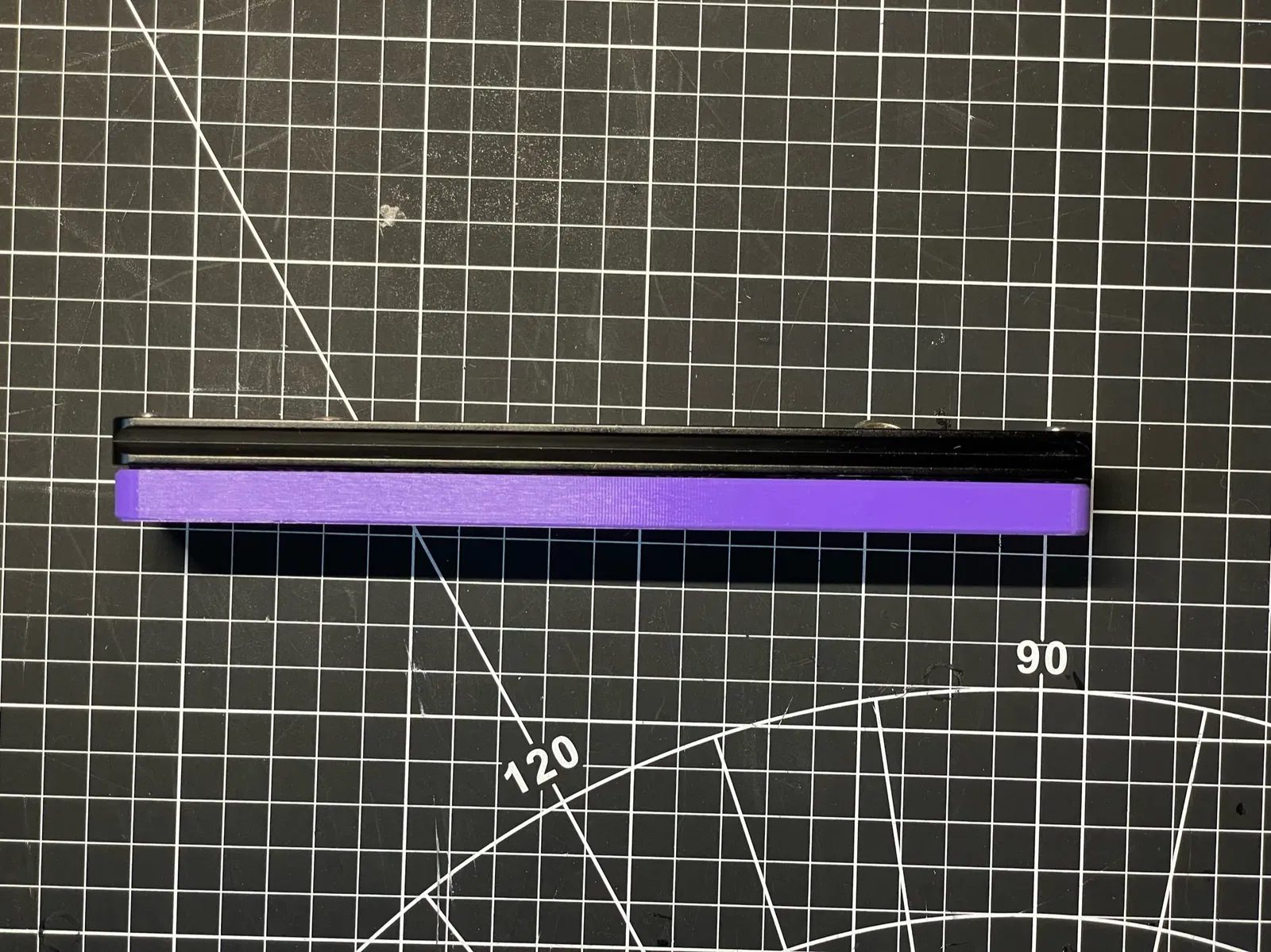

9. Cuối cùng, gắn tấm trượt Arca-Swiss bằng các ren ¼-20 đi kèm, vặn vào các insert có vành (headed inserts) ở hai đầu của Long Plate. (Lỗ ở giữa để dành nếu sau này bạn muốn thêm một vít giữa để tăng độ cứng)

Phần cứng (Hardware):

23x - #10-24 socket head cap screws
https://www.amazon.com/dp/B081CK132L

23x - #10-24 hex nuts
https://www.amazon.com/dp/B07VBSLDCW

3x  -  insert ren ¼"- 20
https://www.amazon.com/gp/product/B08PVQX853

1x tấm trượt Arca Swiss 200mm:
https://www.amazon.com/gp/product/B07D4CGK7R
