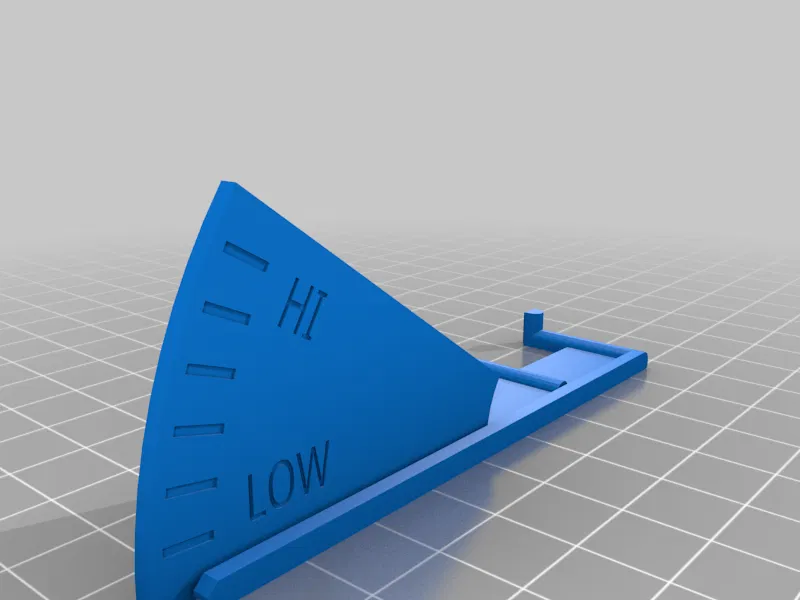

Thước đo độ căng dây đai (Belt Tension Gauge – kèm file nguồn)

Tension meter mã nguồn mở cho dây đai GT2 dựa trên Prusa gcode

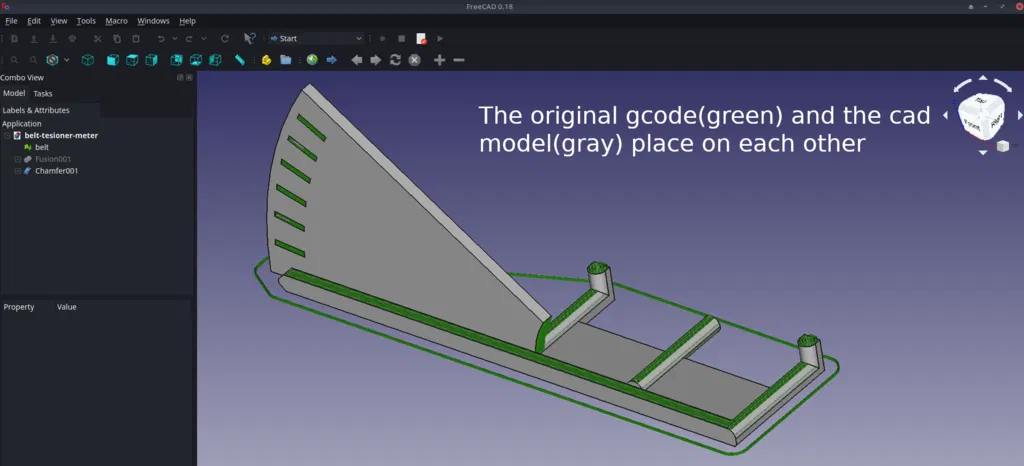

• Thiết kế này được làm dựa trên file gcode của Prusa và đo canh bằng mắt. Tự chịu rủi ro khi sử dụng.

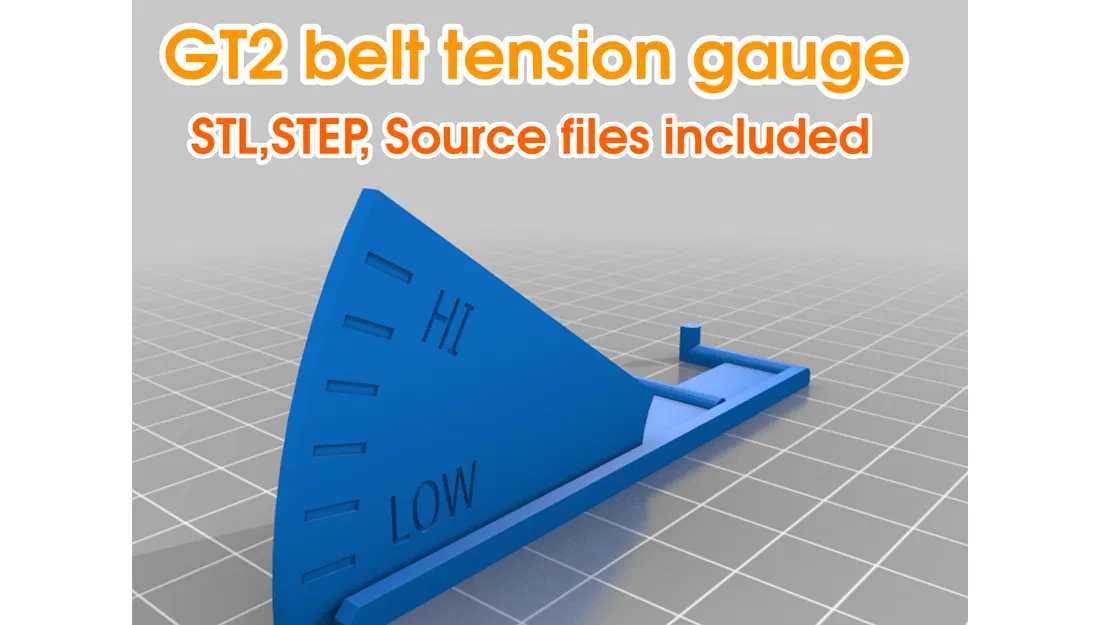

• Có sẵn để tải về các định dạng STL, STEP, FreeCAD.

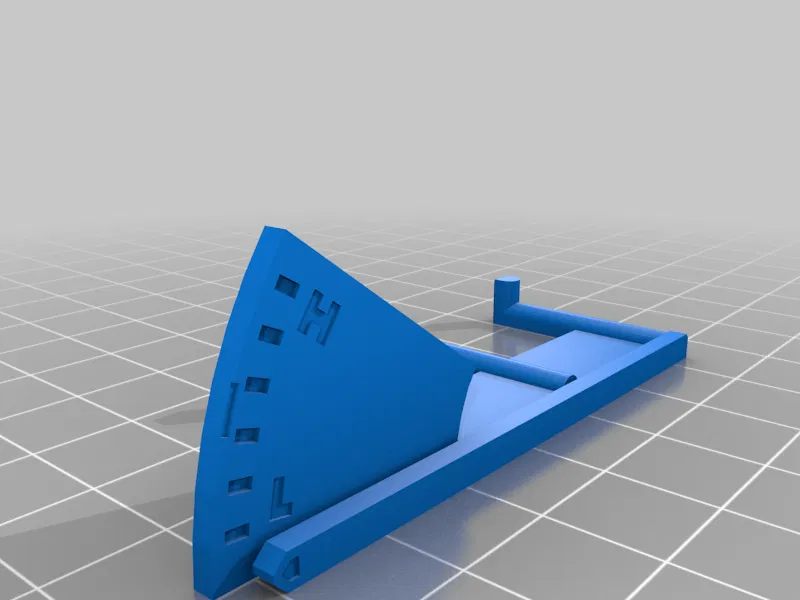

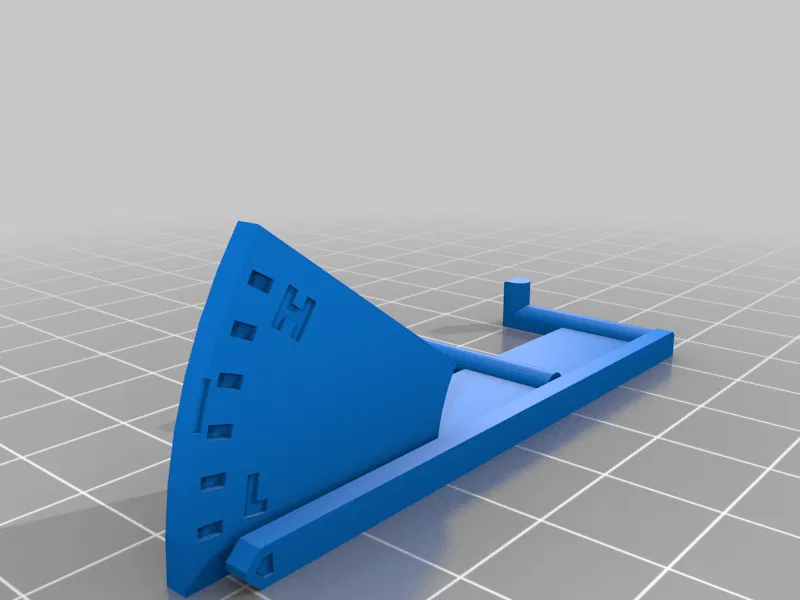

• Bản lite có kim chỉ nhỏ hơn nhưng chức năng hoạt động giống bản thường.

• Hiện chưa có print setting chính thức từ Prusa, nhưng theo những gì thấy trong file gcode và bản render gcode:

  ; external perimeters extrusion width = 0.45mm ; perimeters extrusion width = 0.45mm ; infill extrusion width = 0.45mm ; solid infill extrusion width = 0.45mm ; top infill extrusion width = 0.40mm ; first layer extrusion width = 0.45mm ; and 100% infill (or the model too small so there are only walls/perimeters)

• Nên in bằng PETG; nếu được thì dùng Prusament PETG vì mẫu này được họ làm bằng filament đó. Không phải filament nào cũng giống nhau—khác hãng (hoặc cùng hãng nhưng khác màu) có thể có đặc tính khác.

Muốn dùng tool này nhưng không có Prusament PETG? đọc hướng dẫn bên dưới

• Di chuyển toolhead sao cho khoảng cách giữa idler và toolhead là 150mm.
• Dùng guitar tuner hoặc app tương tự trên điện thoại để đo tần số âm thanh của dây đai. Chỉnh độ căng và nhắm mức 110~120Hz. (Trên Android, app Spectroid khá dễ dùng)
• Kết quả tuning ở trên là mức tension khuyến nghị theo datasheet của Gates. Giờ gắn belt tension meter vào đoạn dây đai dài 150mm và dùng bút/marker đánh dấu đúng “điểm chuẩn” đó trên belt tension meter.
• Lần sau khi cần canh lại dây đai, có thể dùng belt tension meter thay cho app. Nhớ đặt lại đúng khoảng cách 150mm từ toolhead đến idler.
