Giá đỡ khoan lỗ cho bảng ghim tiêu chuẩn 6mm

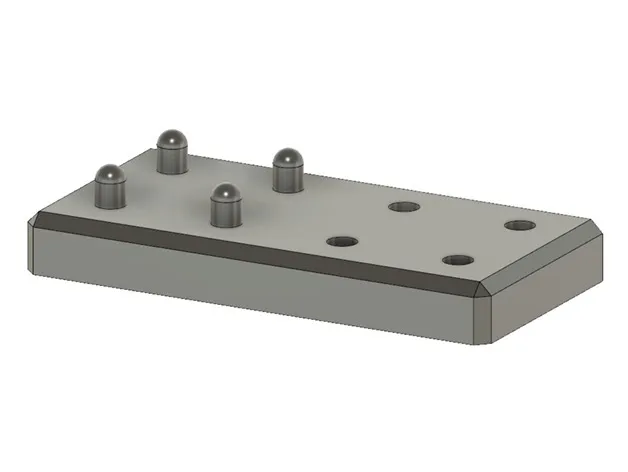

Đây là một jig bảng lỗ cho phép bạn khoan lỗ vào vật liệu với kích thước bảng lỗ tiêu chuẩn (lỗ đường kính 6mm cách nhau 25mm).

Điều này làm cho nó trở thành một công cụ hiệu quả để làm bảng lỗ từ vật liệu thừa hoặc các vật liệu khác mà bạn thường không thể tìm thấy bảng lỗ.

Cách sử dụng

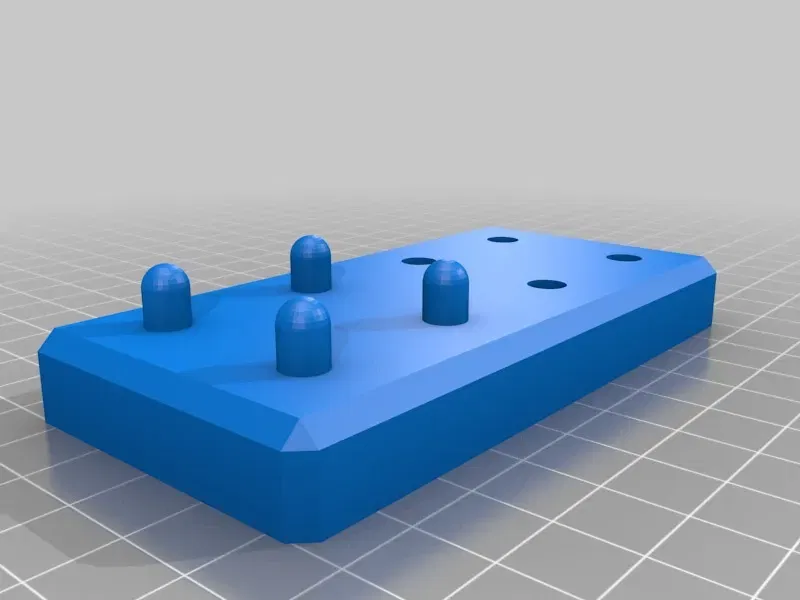

1. Đối với bốn lỗ khởi đầu đầu tiên mà bạn khoan, nên kẹp jig vào vật liệu của bạn. Đặt jig với bốn núm hướng dẫn hướng lên trên bạn. Đảm bảo rằng jig vuông góc với vật liệu của bạn, sau đó hướng mũi khoan qua bốn kênh để khoan các lỗ khởi đầu của bạn.

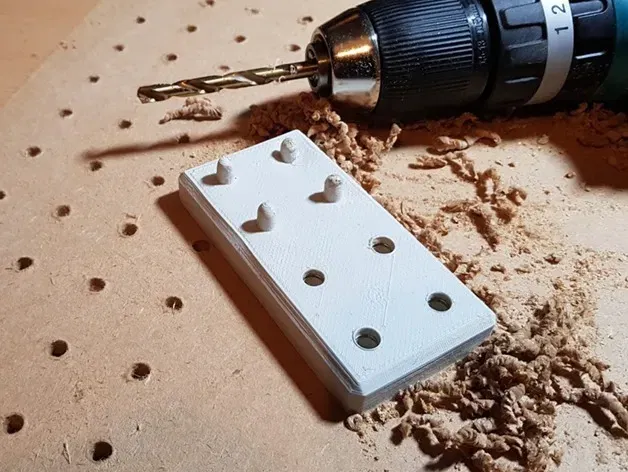

2. Lật jig lại và đặt các núm hướng dẫn vào các lỗ mà bạn vừa khoan. Bây giờ khoan ra bộ lỗ tiếp theo.
3. Lặp lại bước 2 cho đến khi bạn đến cuối vật liệu của mình. Để hướng dẫn hai hàng lỗ tiếp theo, xoay jig của bạn 90 độ.

Một số lưu ý

• Do sự khác biệt trong độ chính xác của máy in, bạn có thể gặp khó khăn khi lắp các núm hướng dẫn vào các lỗ. Điều này có thể dễ dàng giải quyết bằng cách làm nóng nhẹ nhàng các núm bằng súng nhiệt và nhanh chóng ấn chúng vào các lỗ. Điều này có thể cần được lặp lại một vài lần trước khi các núm biến dạng đủ để dễ dàng trượt vào và ra khỏi các lỗ mà không có nhiều khoảng trống. Bạn muốn có thể ấn jig sát với vật liệu mà bạn đang khoan để đảm bảo độ chính xác và tránh làm vật liệu bị nứt.

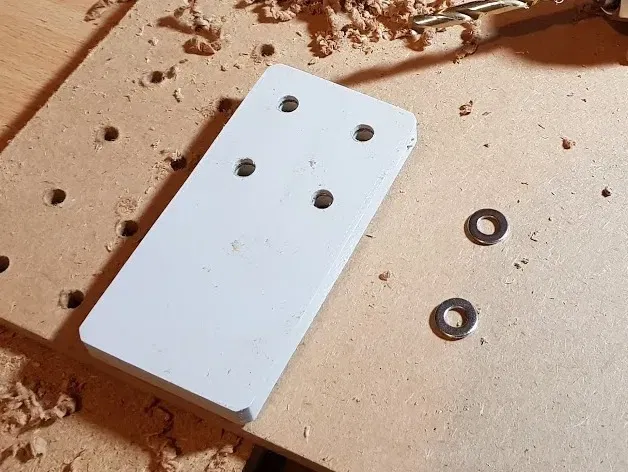

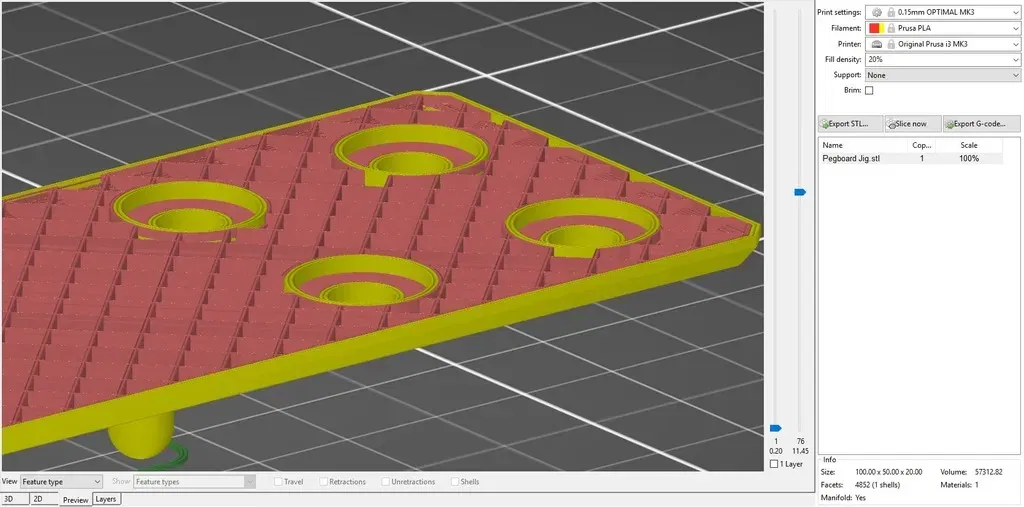

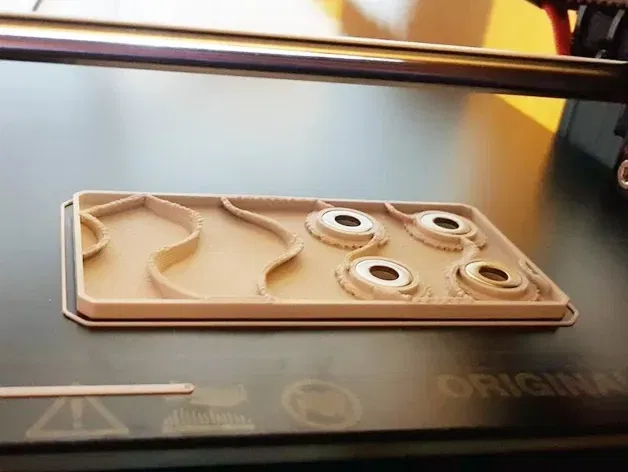

• Một phiên bản của jig có sẵn với các khoang để đặt các vòng đệm giữ (đường kính trong 6mm, đường kính ngoài 12mm, chiều cao tối đa 1.5mm). Những vòng đệm này củng cố các kênh hướng dẫn, duy trì tính toàn vẹn khi vật liệu của jig bị nóng và mài mòn theo thời gian. Để chèn vòng đệm, hãy sử dụng phần mềm cắt của bạn để tạm dừng in tại lớp trước khi khoang của vòng đệm bị bao kín (xem ảnh chụp màn hình để biết ví dụ). Nếu bạn không muốn sử dụng vòng đệm, chỉ cần sử dụng STL 'không có vòng đệm'.

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:
