Giá đỡ cảm biến filament đơn giản cho Ender 3 S1/Pro
Khối giá đỡ nhỏ gọn, đơn giản nhưng chắc chắn để bắt cảm biến filament lên thanh rail chính của Ender 3 S1/Pro. In PETG, nozzle 0,4mm, layer 0,16mm; khuyến nghị supports và cần threaded insert M3.
Mô tả
Sau khi làm xong giá treo cuộn filament gắn kệ của mình (xem ở ), mình muốn bỏ luôn cái giá treo cuộn dạng kẹp đi kèm theo Ender 3 S1.

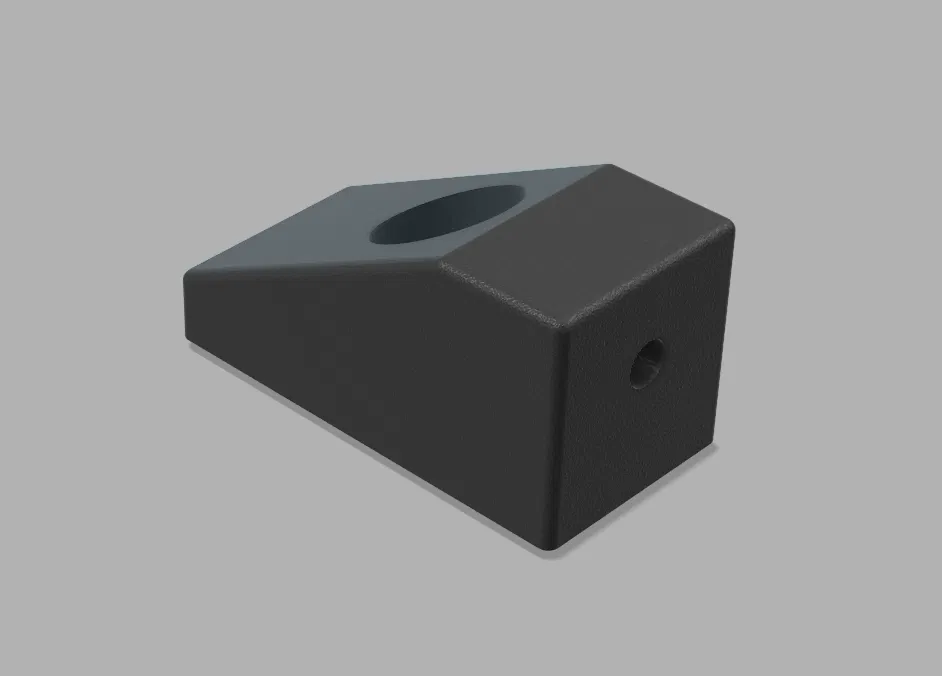

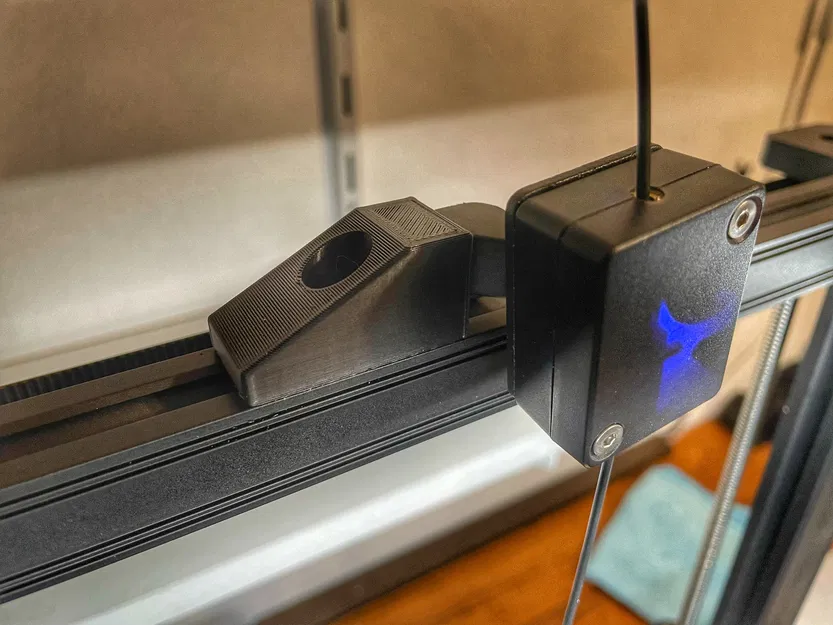

Vì vậy, mình thiết kế một khối nhỏ rất đơn giản nhưng vẫn xài hiệu quả, để bắt vít trực tiếp lên thanh rail chính của máy in.

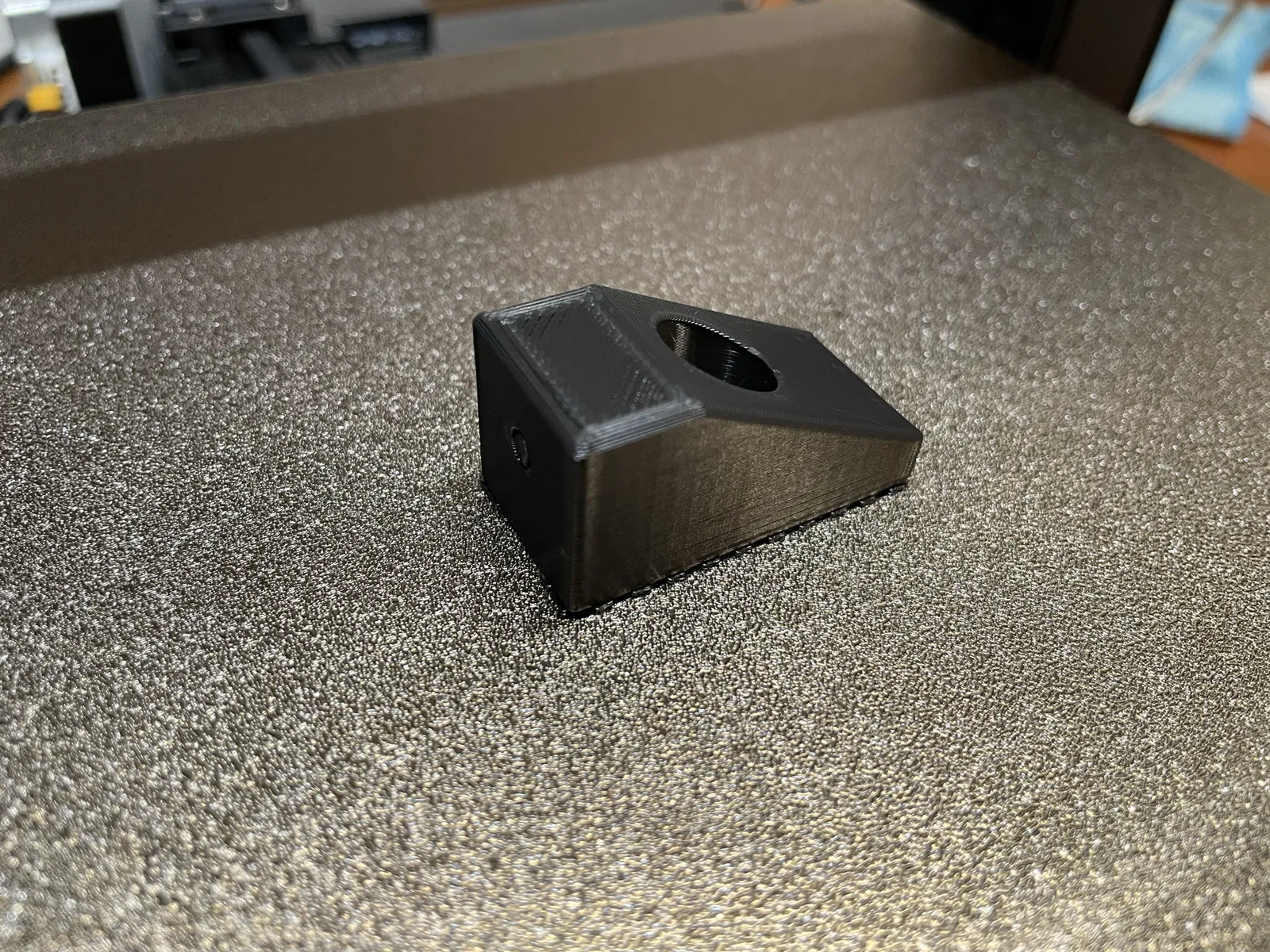

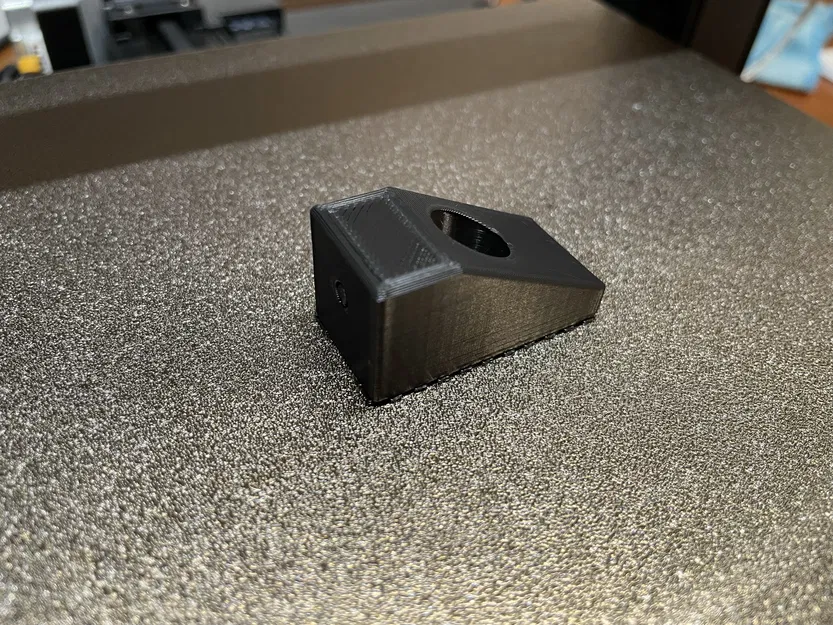

In bằng PETG với 50% đến 80% infill và nozzle 0,4mm (layer 0,16mm).

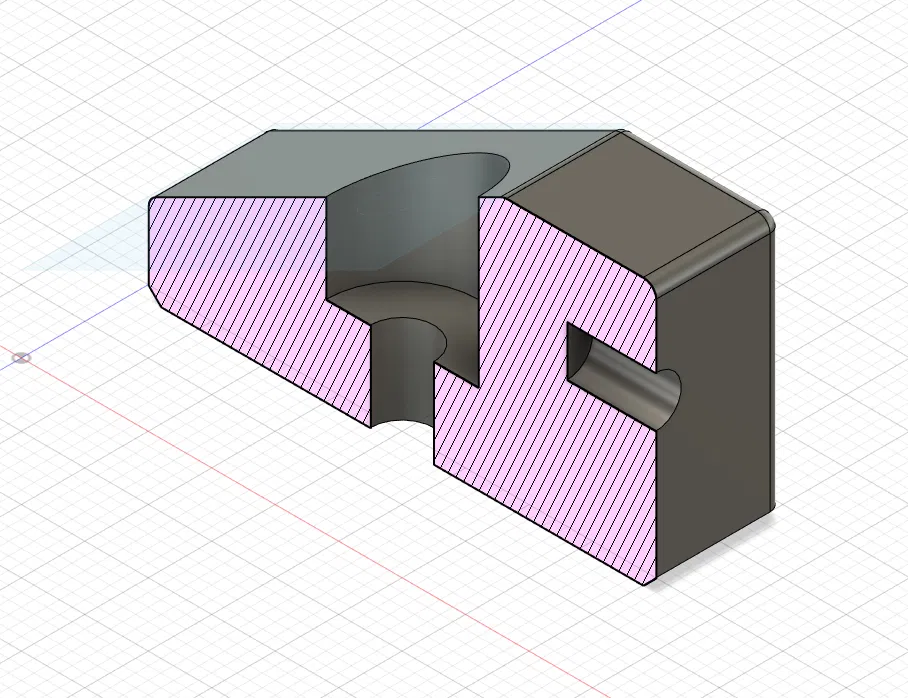

Mình khuyên dùng supports cho lỗ bên hông và phần mặt dưới.

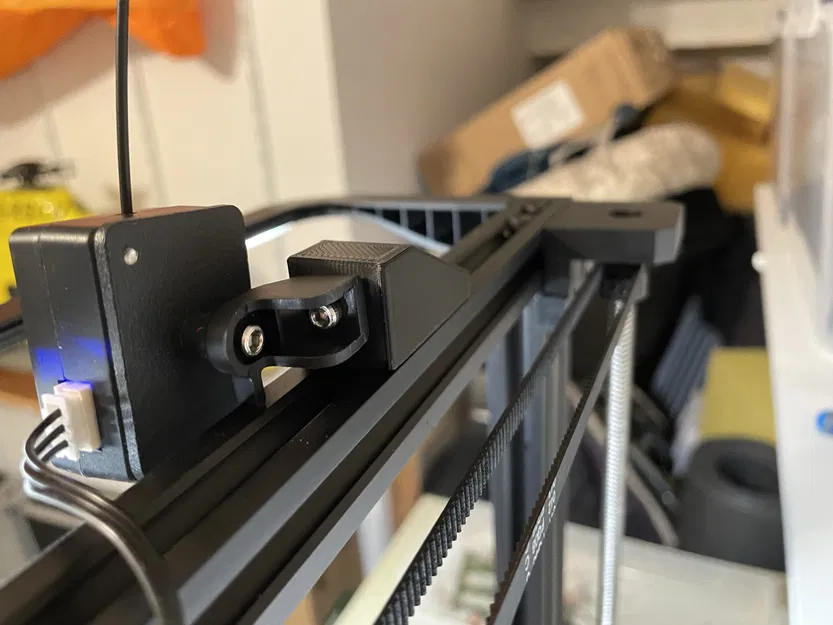

Bạn cần một threaded insert (M3) và cái t-nut dự phòng cùng ốc M6 dự phòng cũng có sẵn theo máy Ender.
Cập nhật 04. Dec. 2022: Bản cuối cùng!

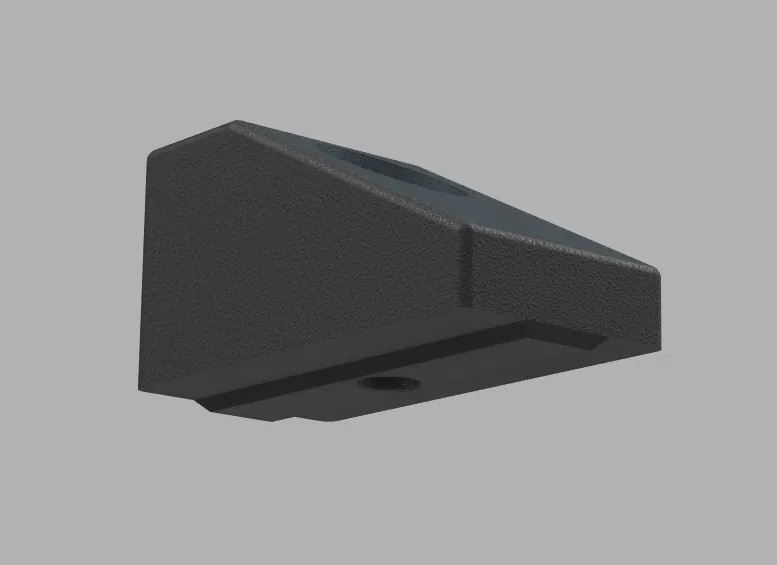

Thay đổi: Bo tròn cạnh và thêm logo, kéo dài lỗ vít M3 và chỉnh lại rãnh dẫn hướng ở mặt dưới.
