Hệ ngăn kéo modular in nhanh (Vase Mode)

Chào mọi người:

Trước đây mình có đăng thiết kế hệ ngăn kéo modular in nhanh này trên Thingiverse, nhưng khá nhiều bạn góp ý là nên đăng thêm lên Printables (cũng đúng, Printables chạy mượt hơn nhiều và hỗ trợ cũng tốt hơn). Vậy nên mình đăng ở đây, hy vọng mọi người sẽ thích.

Hiện tại cũng có một phiên bản mới hơn trên Cults3D, xem tại đây: https://cults3d.com/en/3d-model/home/fast-print-modular-storage-system

Dù đã có rất nhiều thiết kế ngăn kéo modular rất hay, mình vẫn chưa tìm được cái nào đáp ứng đúng nhu cầu của mình, và đa số còn mất thời gian in lâu hơn mình muốn. Vì vậy mình đã thiết kế hệ ngăn kéo modular in nhanh và tiết kiệm này để lưu trữ các chi tiết/linh kiện nhẹ, phụ tùng, v.v.

Tính năng chính:

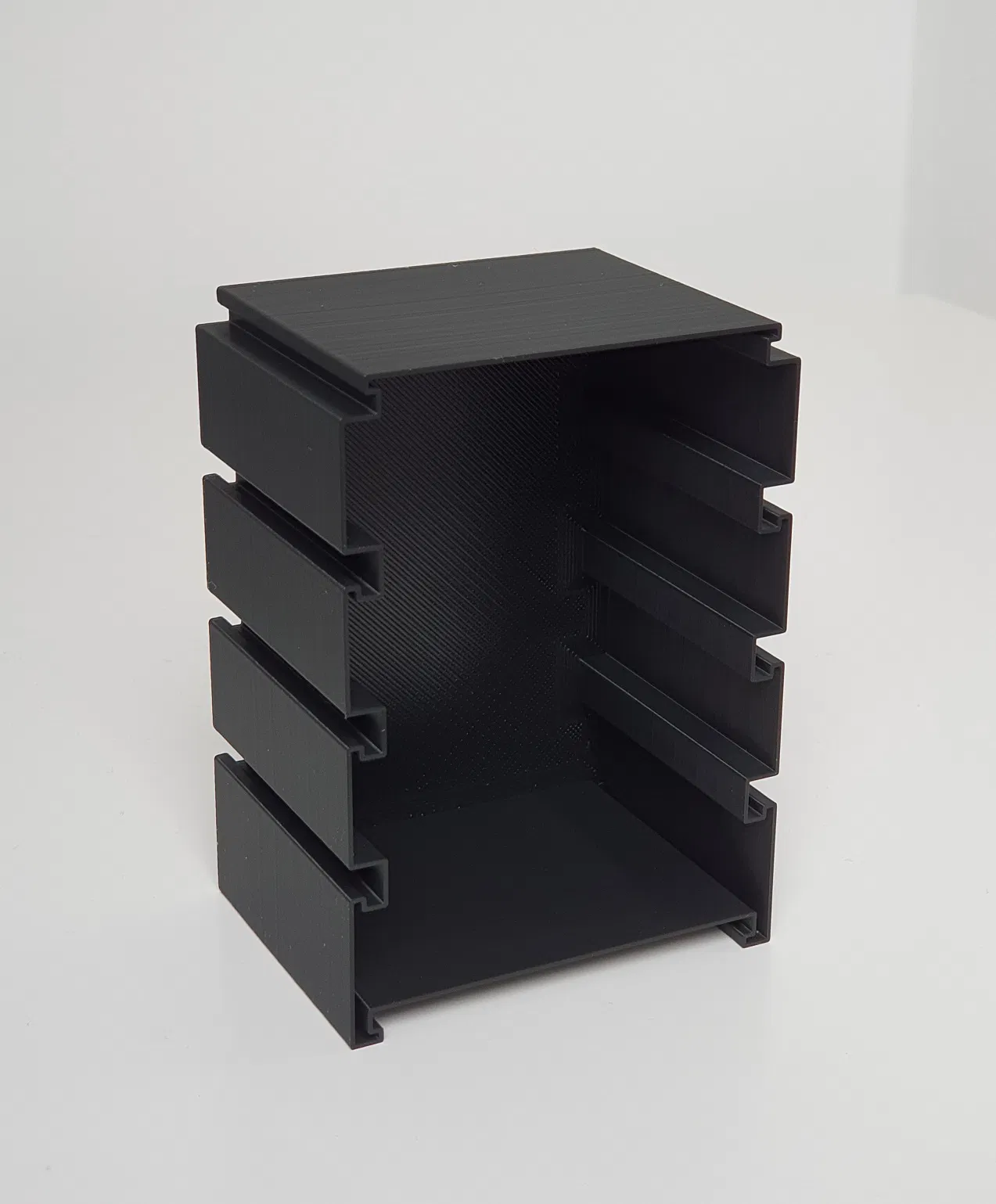

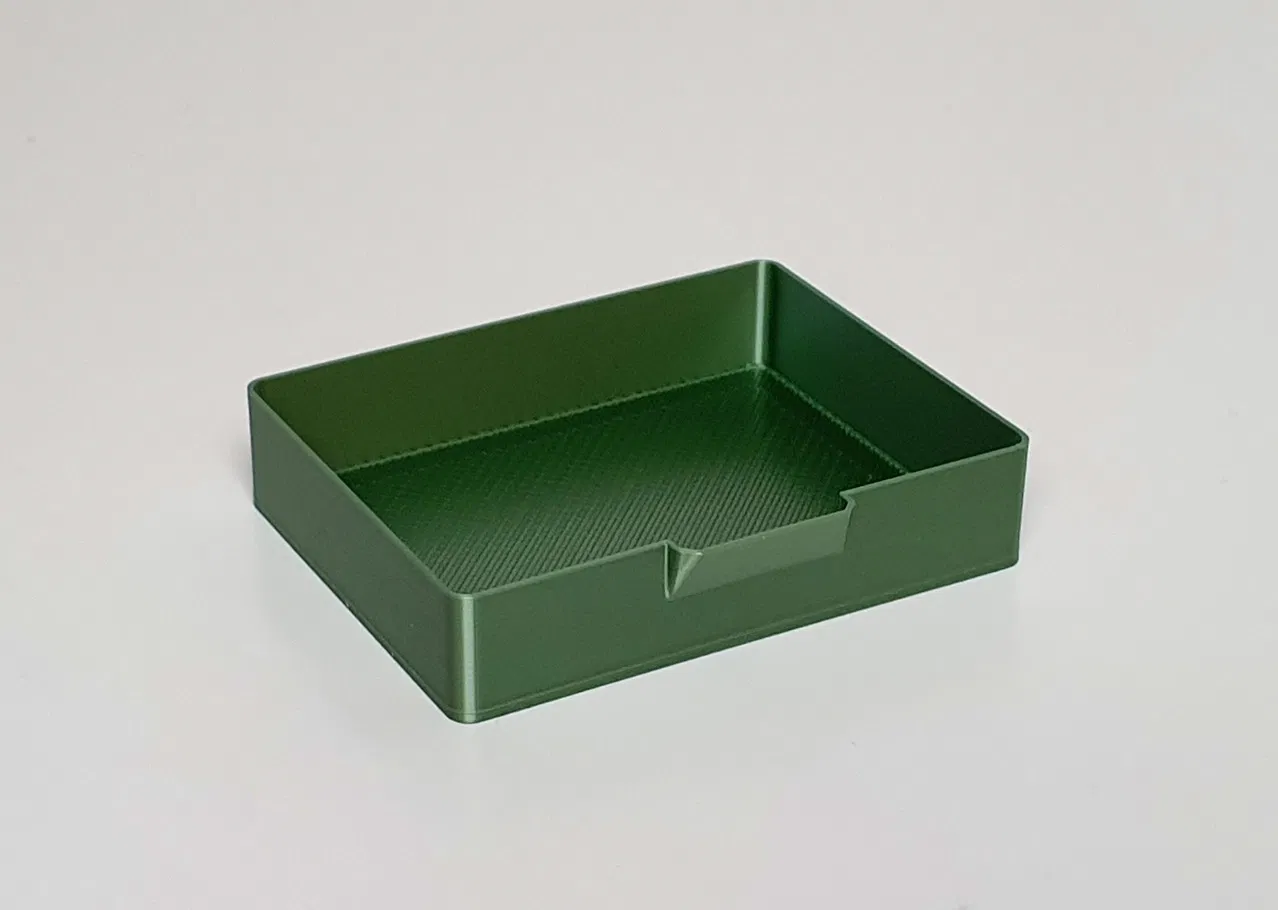

• • In rất nhanh: Để giảm thời gian in, tất cả chi tiết đều được thiết kế để in bằng vase / spiralize mode và không cần supports. Mỗi frame cũng chứa 4 drawers để giảm tổng số frame cần dùng. Một drawer 80mm có thể in dễ dàng trong khoảng 25 phút.
• • Tiết kiệm: Thiết kế dùng rất ít filament nhờ in vase mode và không cần supports.

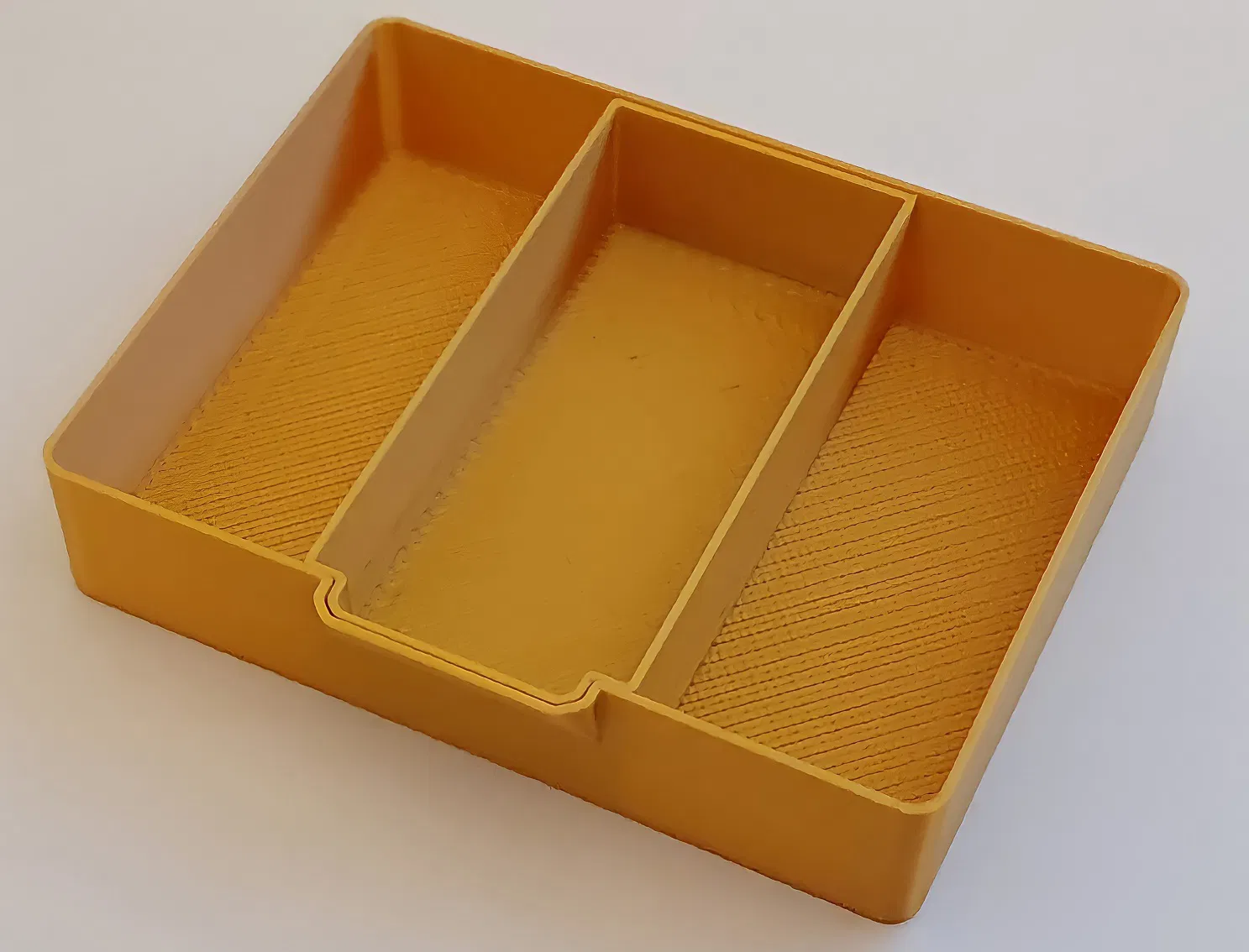

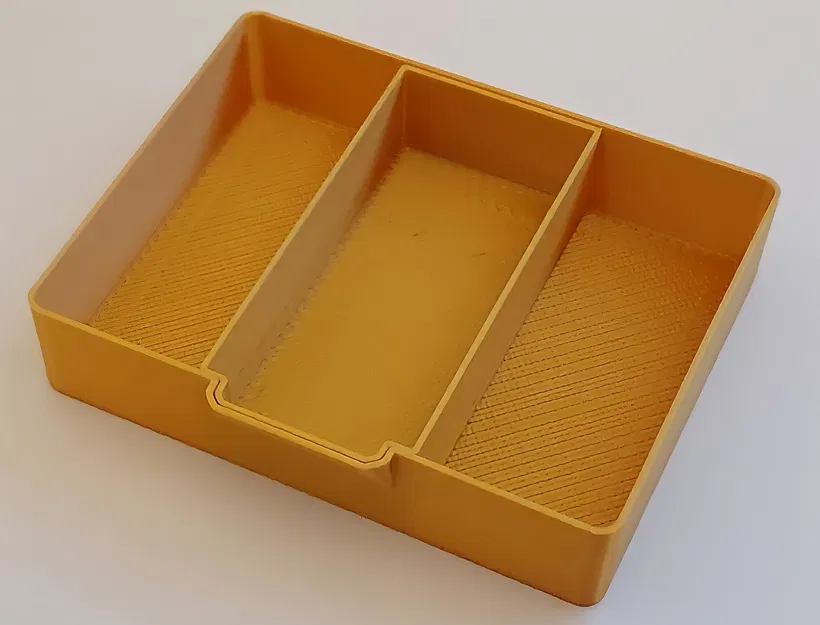

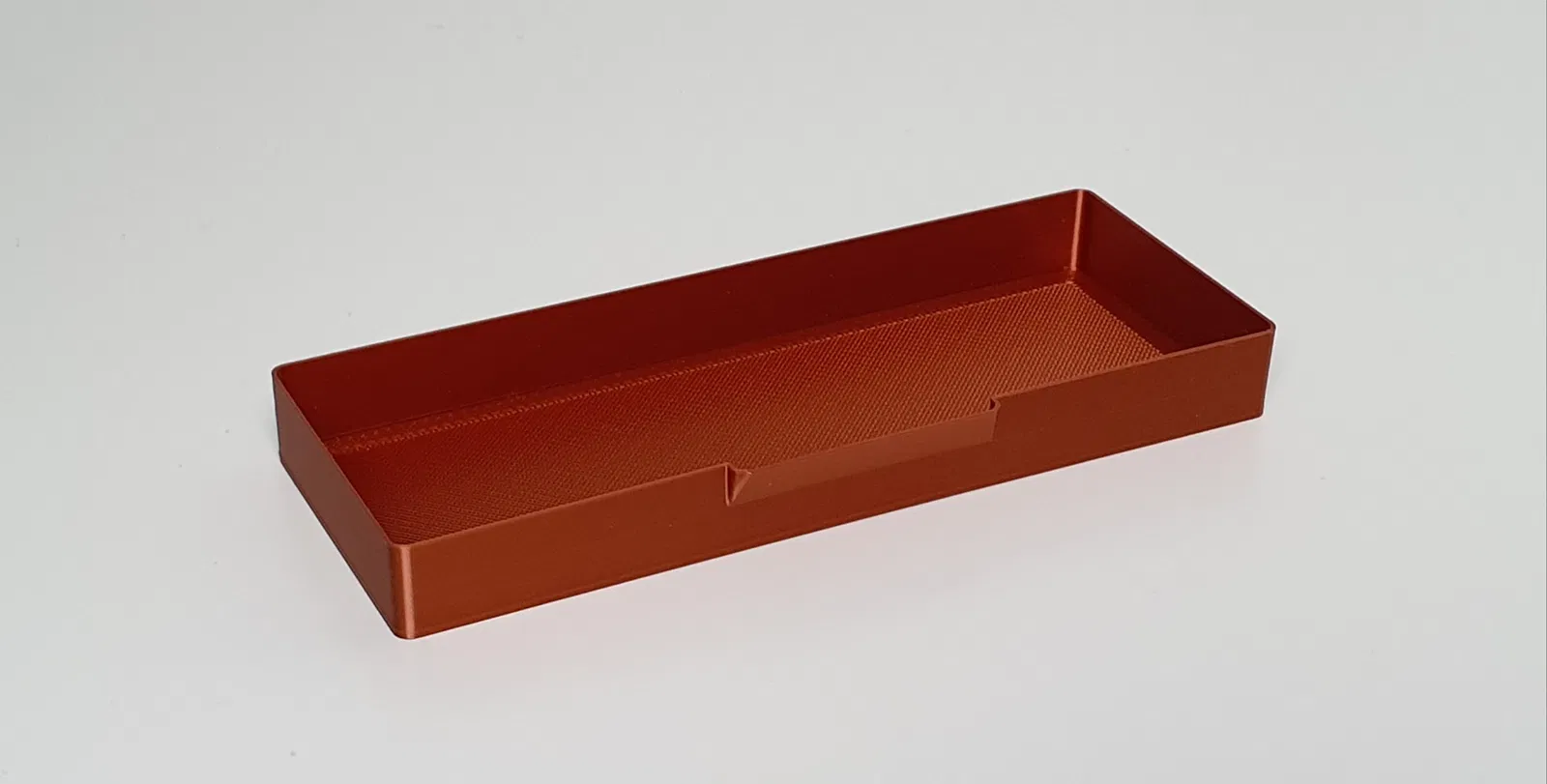

• • Nhiều tuỳ chọn drawer/frame: Có hai bề rộng drawer, mỗi loại có tuỳ chọn insert vách ngăn tháo rời.

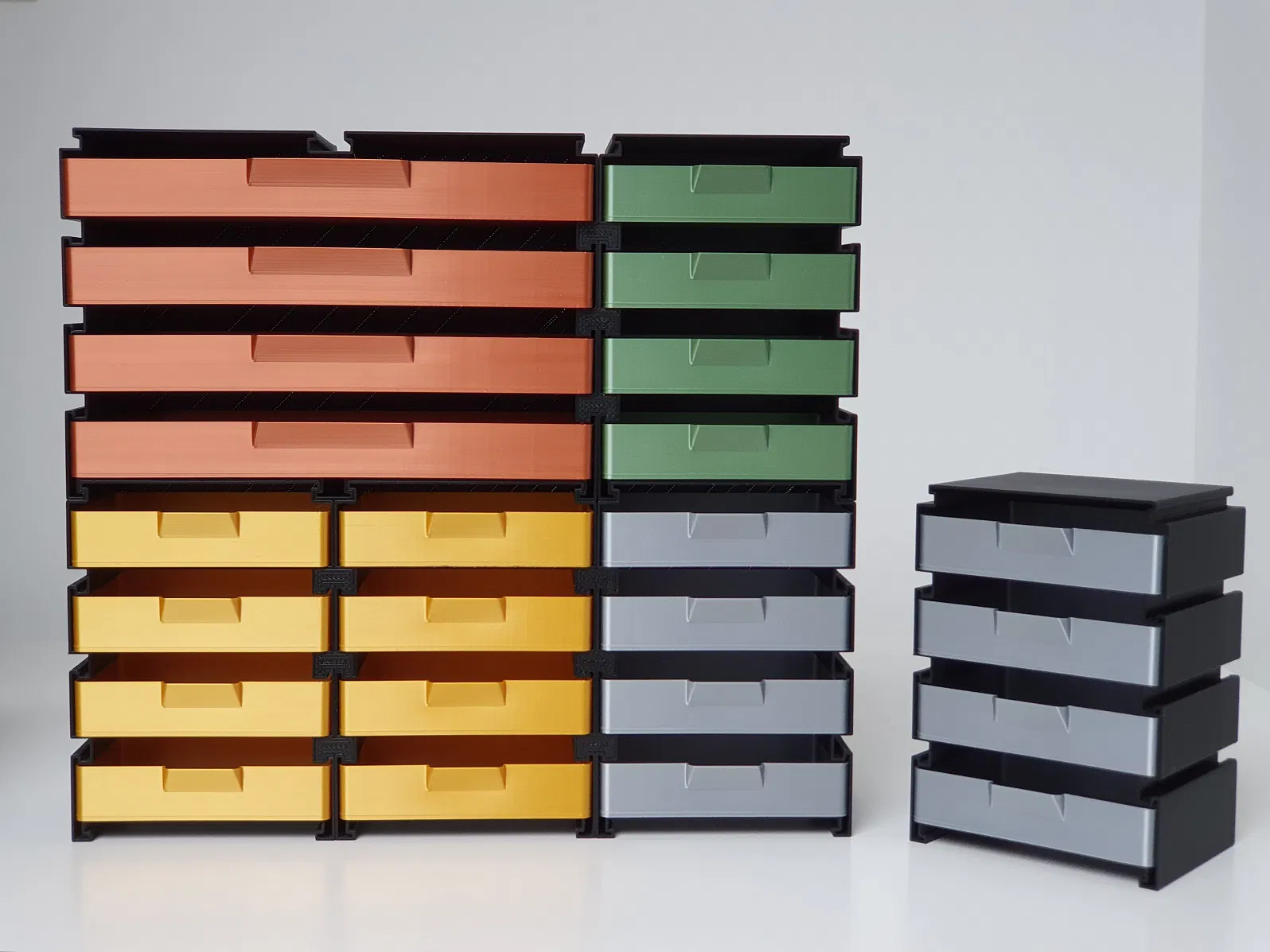

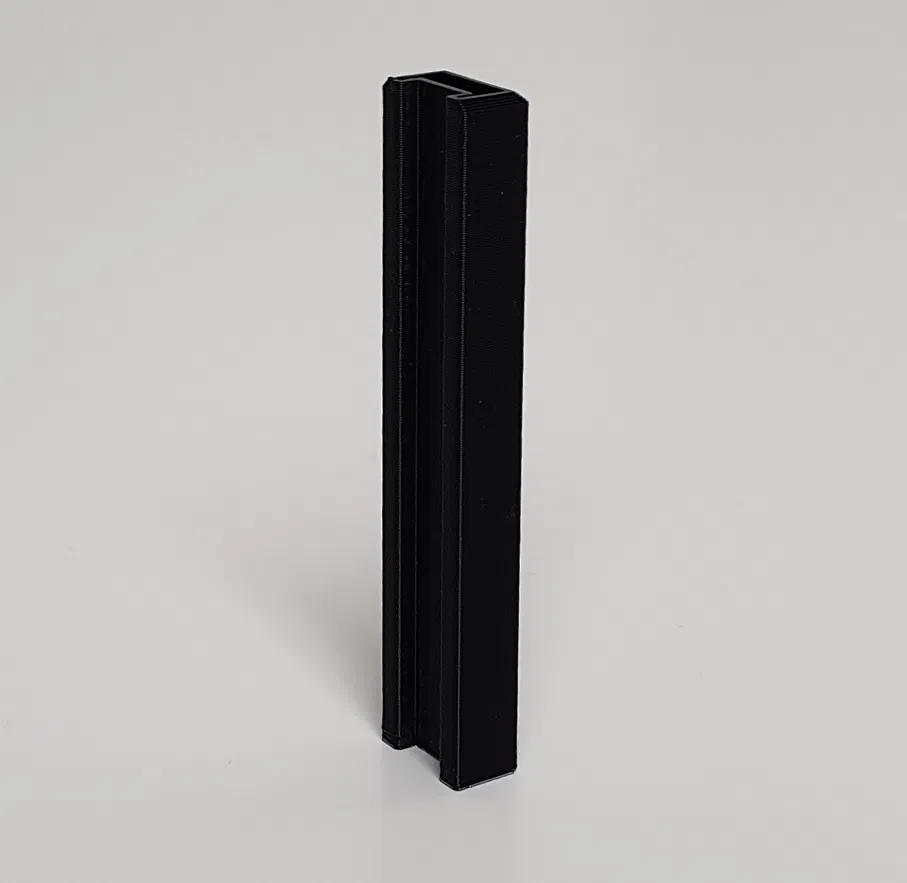

• • Dễ xếp chồng/kết nối: Các frame có thể liên kết chắc theo chiều dọc bằng cách trượt vào nhau nhờ biên dạng top/bottom tích hợp. Để nối frame theo chiều ngang, dùng các joiner strips. Thường chỉ cần 1 joiner strip là đủ, nhưng có thể dùng tối đa 3 cái để chắc hơn và nhìn gọn hơn (không còn lỗ trống giữa các frame). Có loại joiner strip dài full length và loại “mini”.

Mình cũng có cung cấp các phiên bản frame và joiner dạng lắp “lỏng” hơn để tăng dung sai khi cần. Ngoài ra có các mẫu tolerance test để thử xem phiên bản nào hợp nhất và tinh chỉnh cài đặt mà không cần in frame kích thước đầy đủ.

Cài đặt in của mình:

Các mẫu này được thiết kế để in vase / spiralize mode (line width 0.8mm), nên nếu in theo cài đặt mặc định của slicer thì sẽ trông như khối đặc.

Bạn cũng có thể in non-vase mode (có ích khi in nhiều mẫu trên cùng build plate) bằng cách đặt infill và top layers về 0, nhưng sẽ chậm hơn một chút và sẽ có đường seam.

Mình dùng line width 0.8mm để tăng độ bền, layer height 0.32, và wall speed 25–30mm/s.

Tất cả chi tiết đều không cần supports.

Chỉ dùng cho mục đích cá nhân.

Chúc in vui vẻ :-)

P.S. Nếu bạn thấy thiết kế này hữu ích, mời xem thêm các thiết kế khác của mình trên Printables và Cults3D. Cám ơn nhiều

Nếu bạn thích thiết kế này, mời xem thử phiên bản mới hơn (link ở đầu phần mô tả).

Thiết kế mới có frame và drawers chắc hơn, 12 tuỳ chọn frame khác nhau, 8 kích thước drawer khác nhau, và vách ngăn tháo rời cho 6 drawer lớn nhất. Ngoài ra còn có tuỳ chọn chặn drawer (drawer stops) và chân ổn định (stabilising feet).

Vì đã có nhiều người in phiên bản gốc rồi, nên mình thiết kế bản mới để tương thích ngược nhiều nhất có thể. Frame mới có thể nối ngang hoặc gắn bên dưới phiên bản gốc (không gắn phía trên do thay đổi hình dạng profile), và drawer 78mm và 158mm mới vẫn sẽ vừa với frame bản gốc.

Mình cũng mới upload thêm một hệ ngăn kéo modular khác (cũng “vase mode”), hơi khác so với mẫu này và được thiết kế để tối ưu độ bền và khả năng mở rộng:

https://cults3d.com/en/3d-model/home/fast-print-modular-storage-drawers-trapezoid-edition-vase-mode
