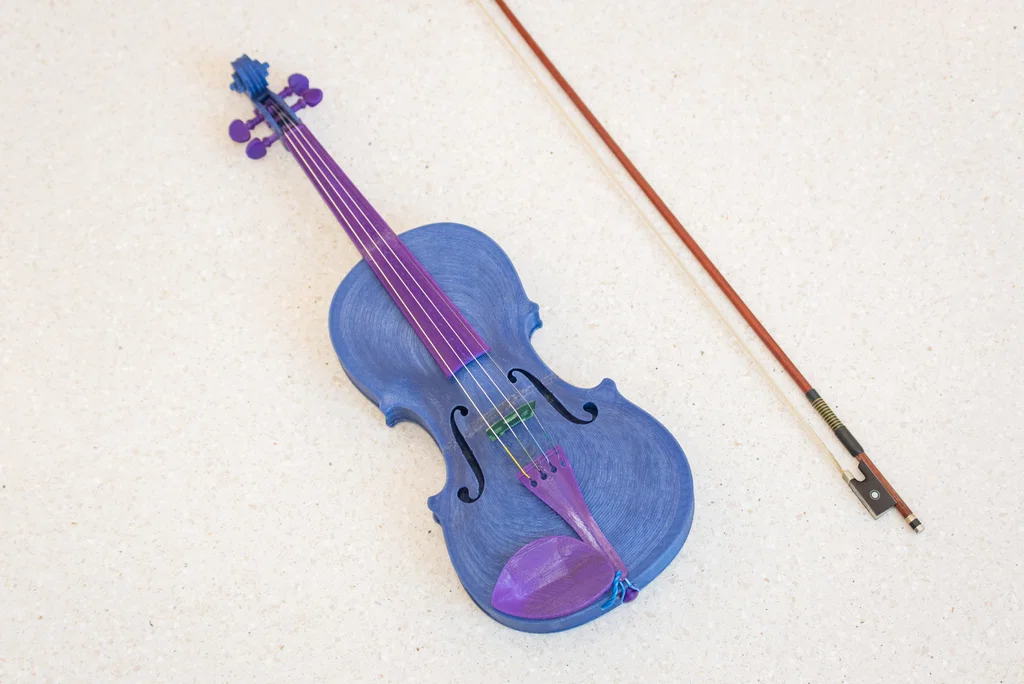

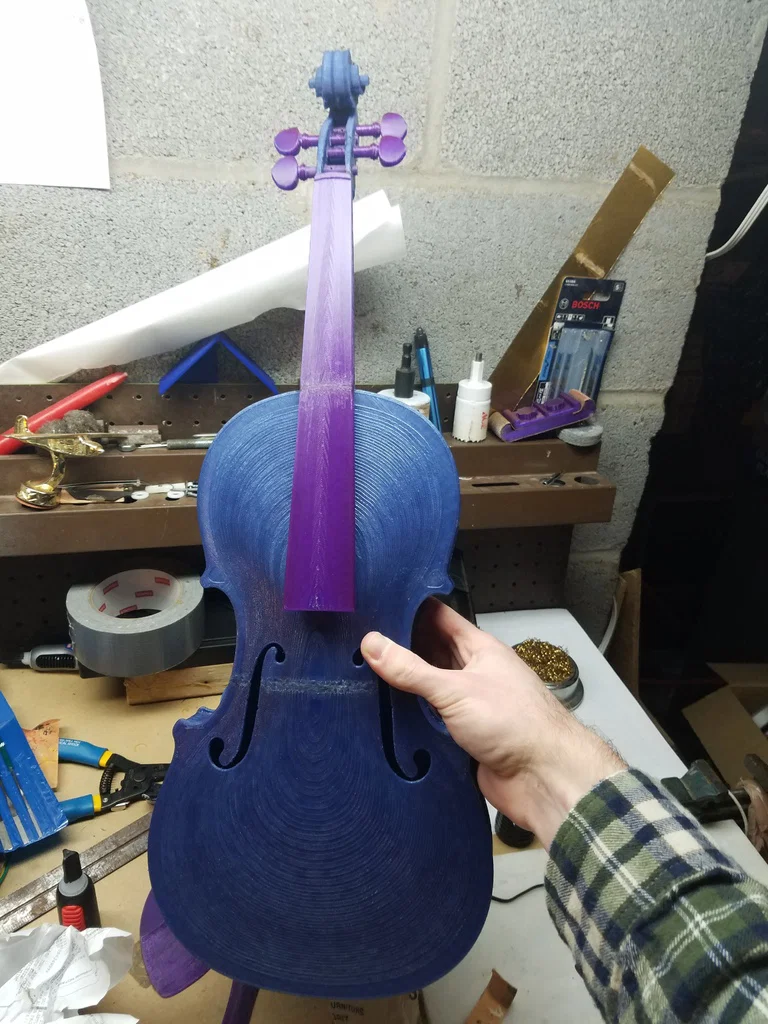

Violin Acoustic Cỡ Thật (Full Size Acoustic Violin) In 3D

Lưu ý: Vui lòng đọc kỹ phần này, đây không phải dự án đơn giản, và bạn hoàn toàn có thể bị thương khi làm. Vui lòng đeo kính bảo hộ khi siết và lên dây lần đầu, hoặc đừng đưa/cầm cây violin sát ngay trước mặt. Đeo thêm mouth guard (bảo vệ răng/hàm) cũng không thừa. Dù cá nhân mình chưa gặp sự cố, nhưng ai cũng biết đồ in 3D không bao giờ đáng tin 100%. Có thể chẳng có chuyện gì xảy ra, nhưng lỡ có thì bạn sẽ ước là mình đã phòng trước. Dây violin có thể chịu khoảng 80 lbs lực. Nếu cần đàn (neck) bị gãy, nó sẽ quật rất mạnh.

Nghe mình chơi thử

Đọc về kết cấu và phân tích vật liệu tại đây

Link từ nguồn/remix tới file gốc đã bị hỏng. Để lưu lại “lịch sử” của dự án, mình sẽ đính lại nguồn gốc ban đầu.

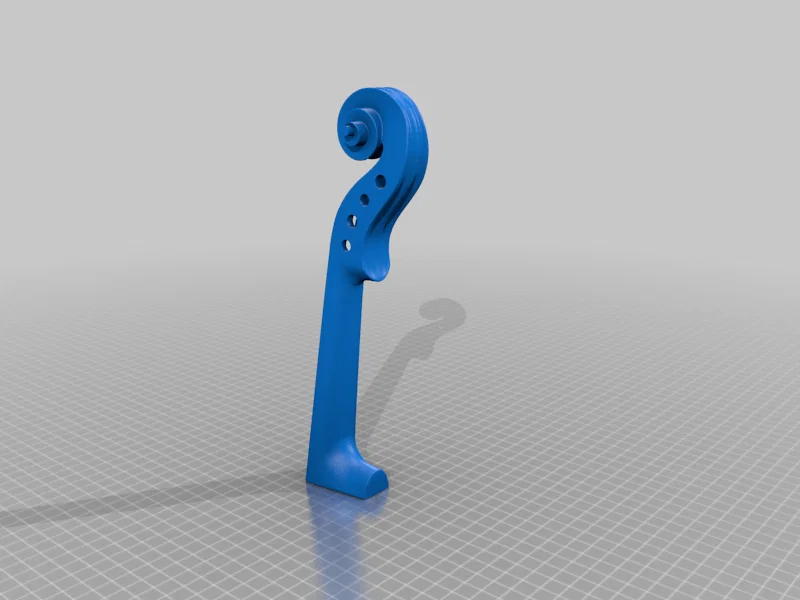

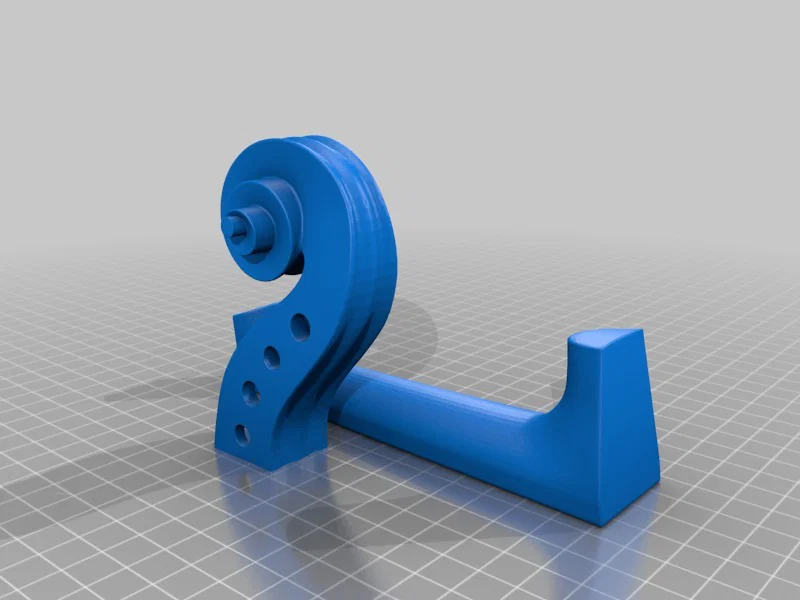

Mình thấy nhiều bạn trên Reddit hỏi phần neck và scroll dạng nguyên khối (không tách). Mình đã thêm vào rồi.

Tỉ lệ (scale) giữa các file này và bản gốc là 18500%

Mình đã tắt trạng thái “work in progress” vì mọi thứ mình nghĩ ra đều đã làm xong, nhưng có thể mình vẫn sẽ chỉnh nhẹ vài chỗ. Mình sẽ làm một video dài hơn trong vài tháng nữa khi nào xong thì đăng, để nói sâu hơn về cây violin. Biết đâu mình sẽ cải tiến thêm như một dự án mùa hè.

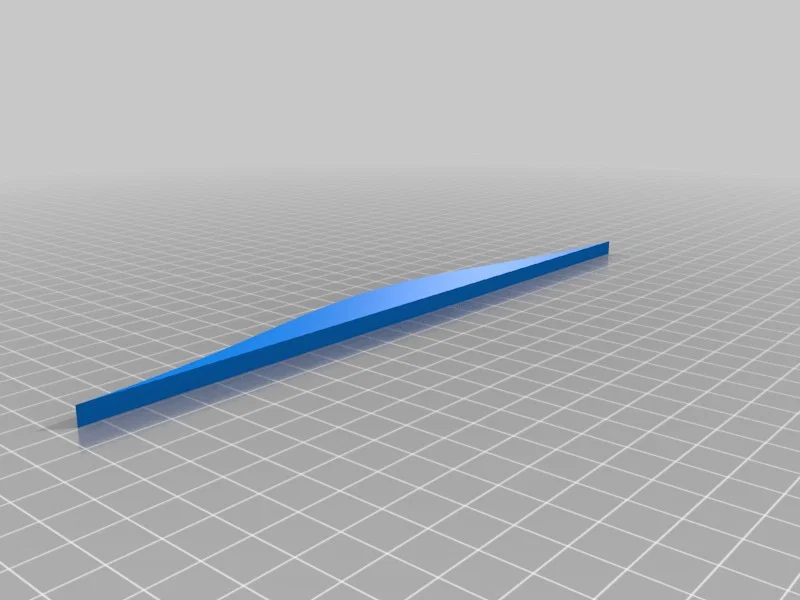

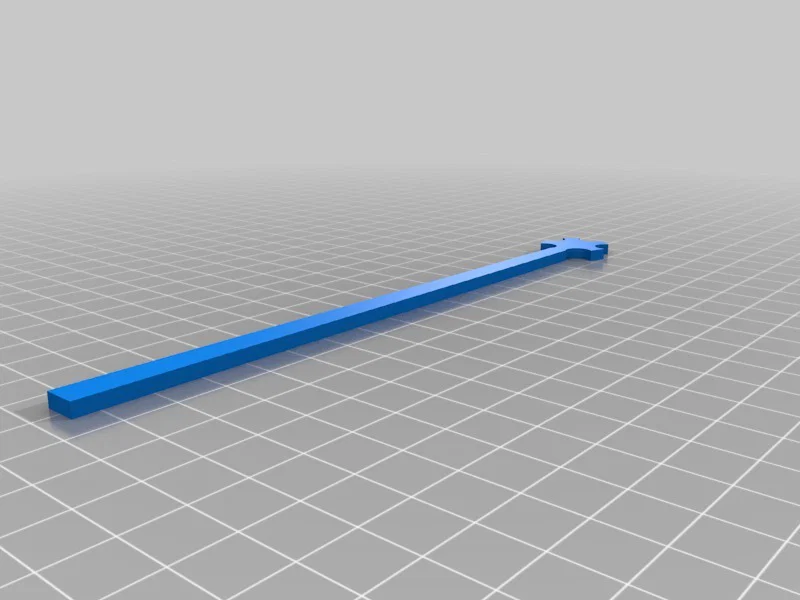

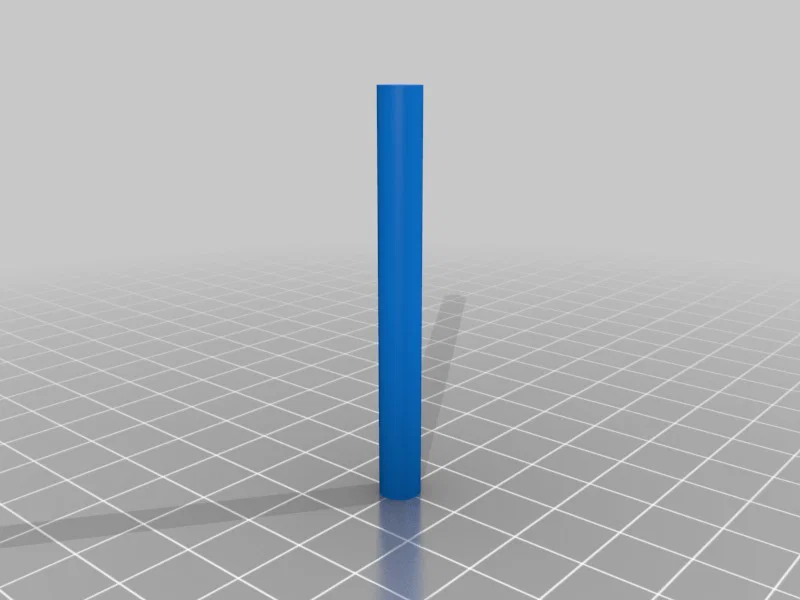

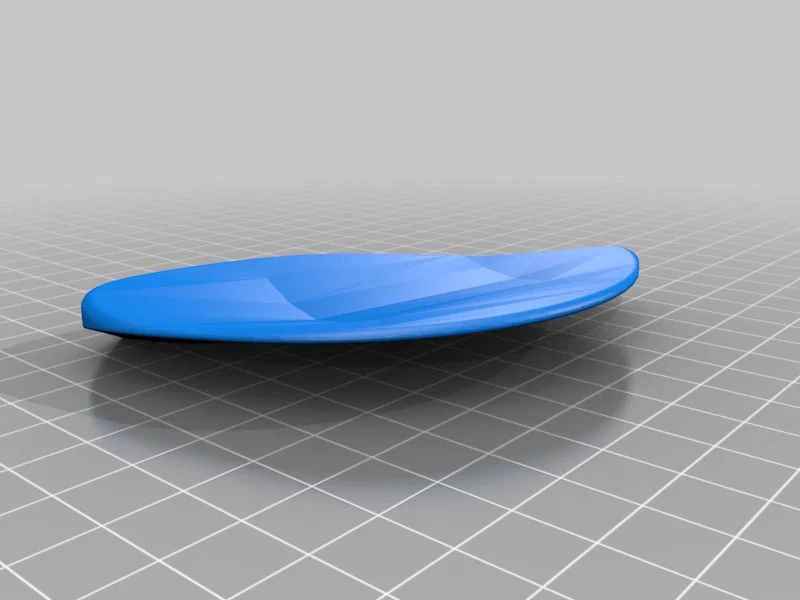

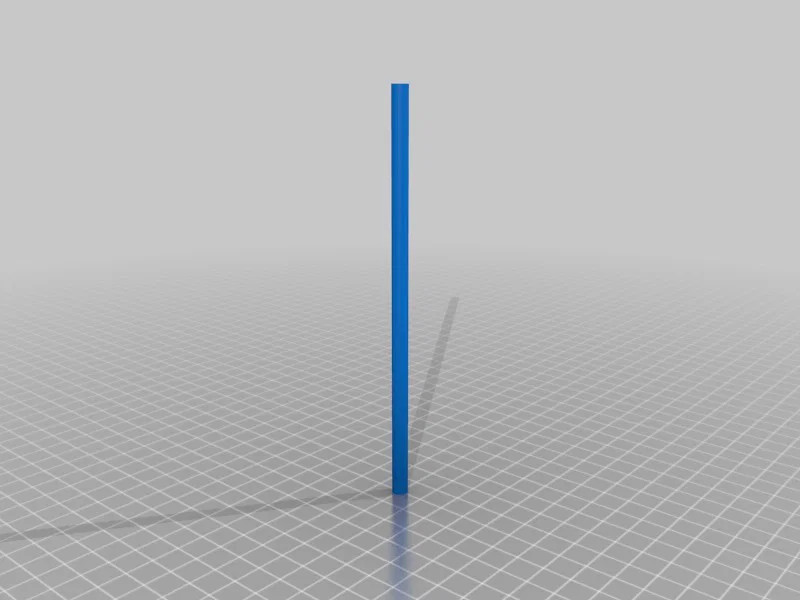

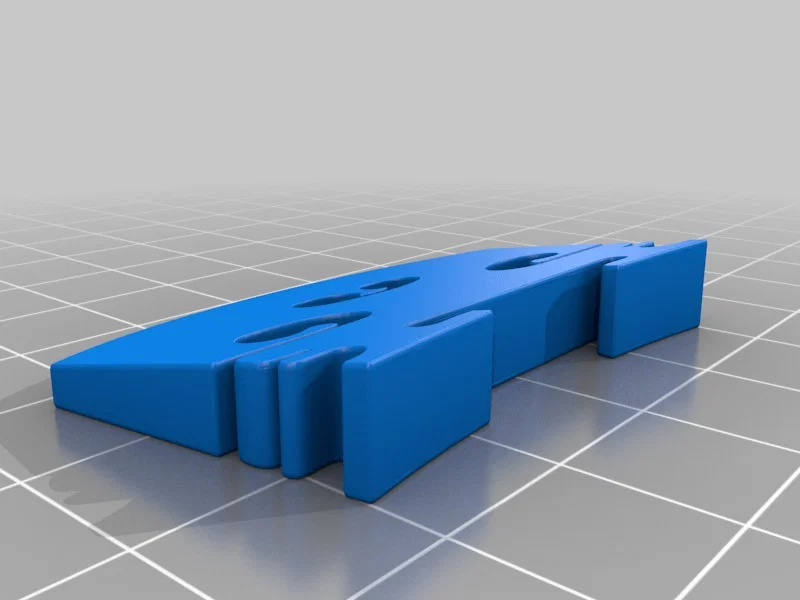

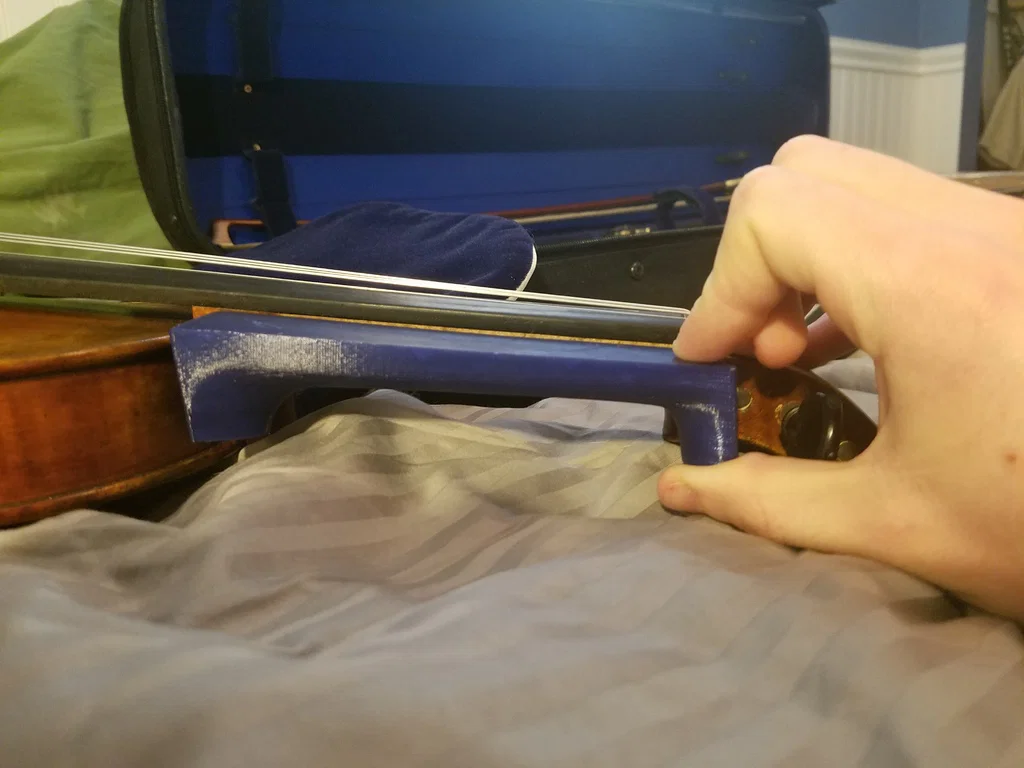

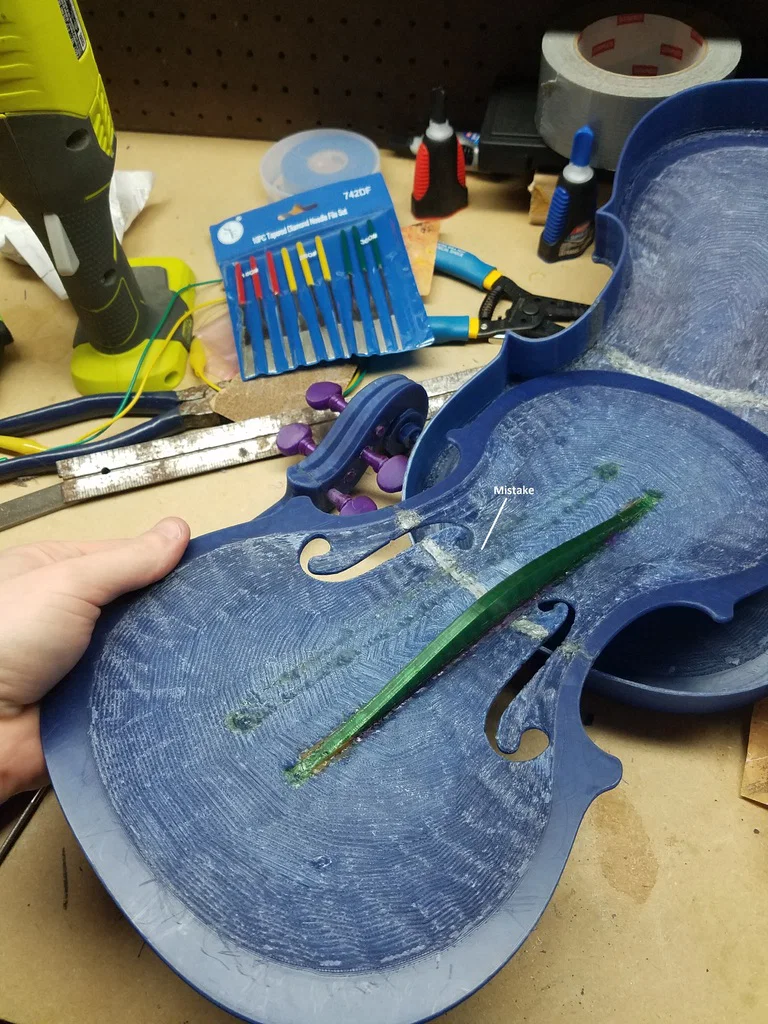

Đã thêm sound-post và bass-board. Dùng dây thật. Bridge đã được làm dày hơn và thu nhỏ lại để phù hợp với chiều cao của neck. Tail Piece cần làm dày thêm. Các phần khác cũng đã được chỉnh để chịu lực hoặc đúng tỉ lệ hơn.

Dùng khoảng 1.5 kg nhựa, dù mình không biết tổng trọng lượng cuối cùng. Một số chi tiết như sound-post và bridge có thể cần scale theo một chiều, tùy cây violin của bạn ra sao. Mình cũng muốn mọi thứ chính xác và lặp lại được hơn, nhưng đây không phải cây violin “chuẩn” hoàn hảo. Mình không khuyến nghị wood-fill, silk hoặc các loại nhựa “lạ” khác. Thường chúng có tính cơ học yếu hơn, dù vẫn có thể dùng được.

Print Settings

Printer Brand:

Prusa

Printer:

i3 MK2S

Rafts:

No

Supports:

Yes

Resolution:

0.15 mm layer heights

Infill:

20% (Ít hơn sẽ tốt hơn. Ít khối lượng = ít quán tính (inertia) = ít bị dập rung (dampening) = âm tốt hơn)

Filament: Maker Geeks PLA

Notes:

Mình đoán các loại nhựa mềm hơn như ABS sẽ làm âm bị dập nhiều hơn. Vật liệu càng nhẹ và càng cứng thì khả năng nghe sẽ hay hơn. Dù ít vật liệu thì tốt, nhưng violin chịu khoảng 50–80 lbs lực căng từ dây, nên đây là một bài toán đánh đổi khá gắt.

Mình in PLA ở 230 C.

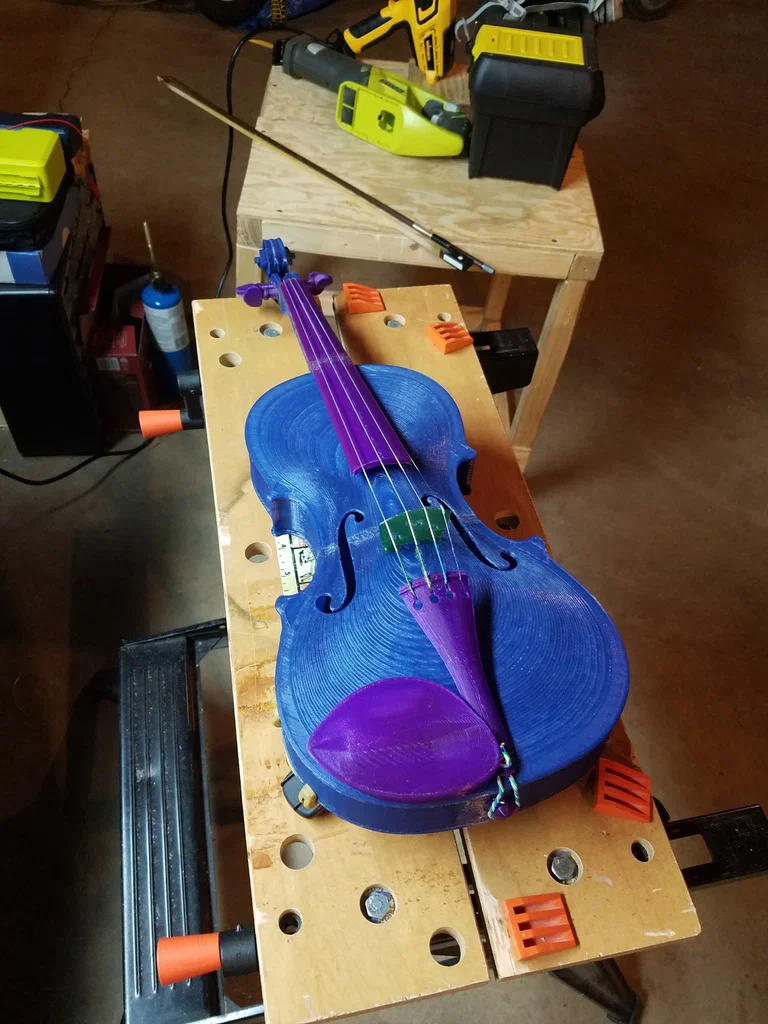

Mất khoảng 3 ngày in, và 1 ngày đầy đủ để lắp ráp.

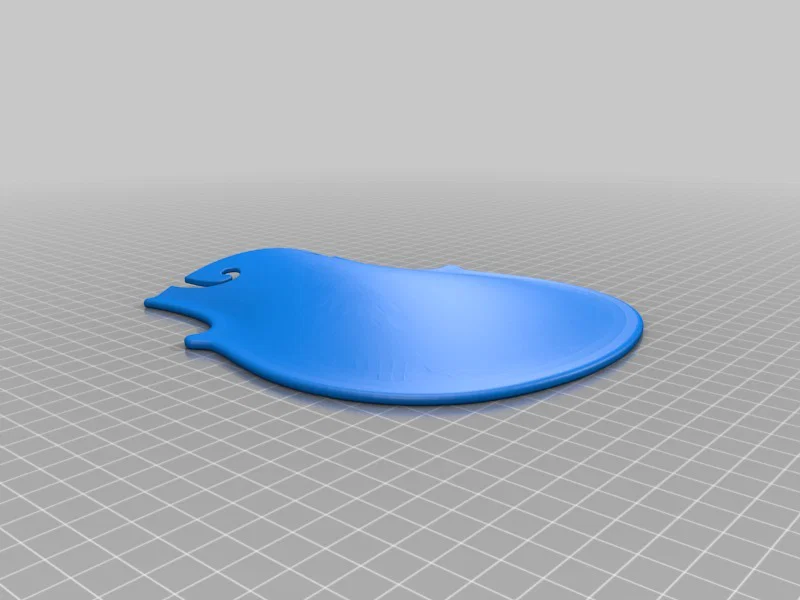

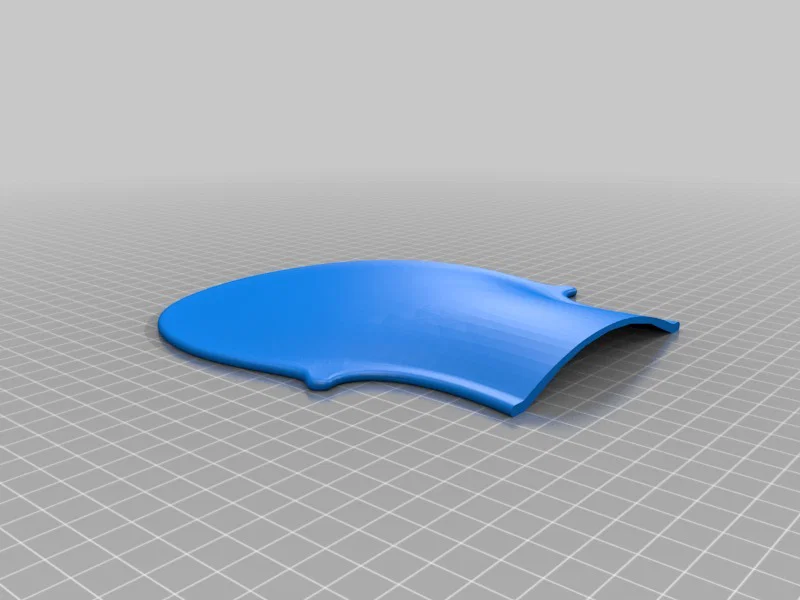

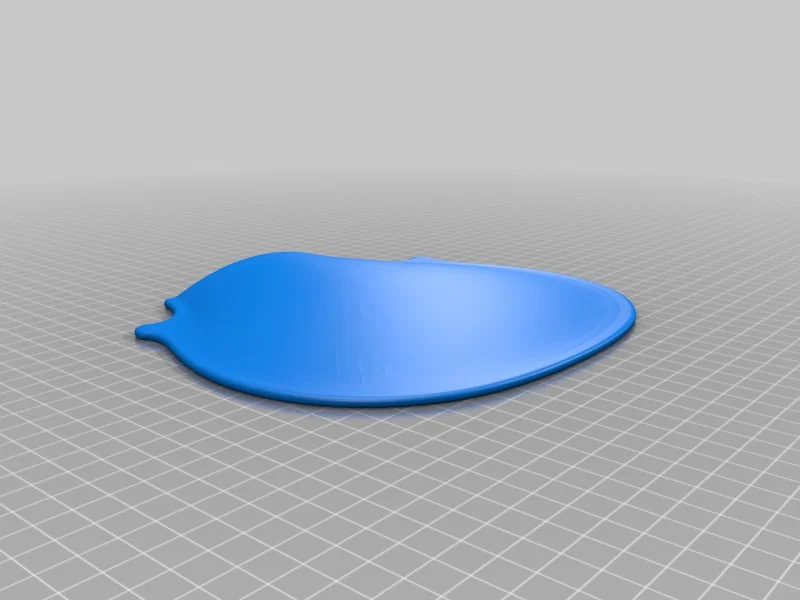

Nếu có thể, hãy in body-plates theo phương thẳng đứng. Hướng đặt hiện tại thì chắc hơn, nhưng lại tệ hơn cho rung động.

Post-Printing

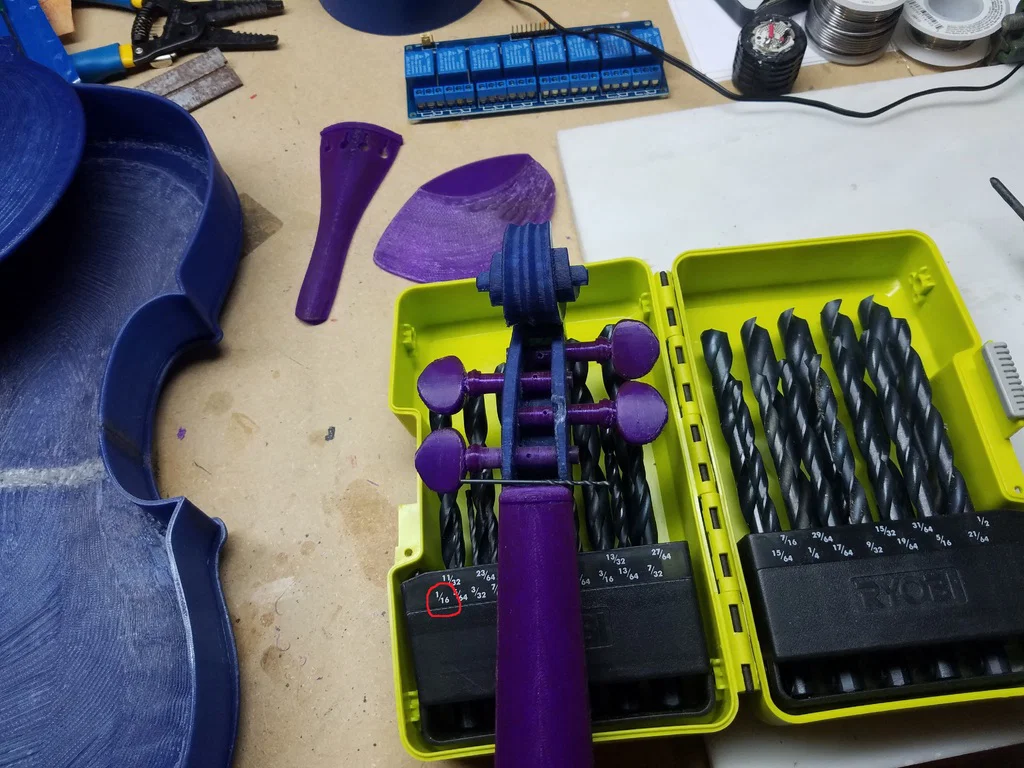

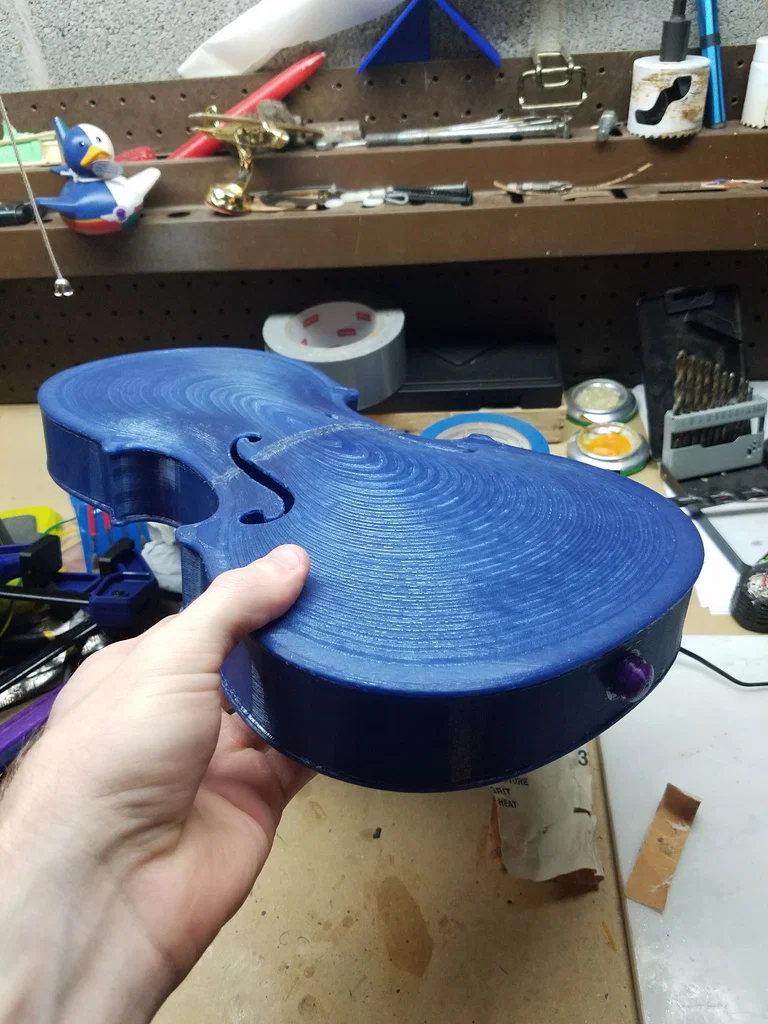

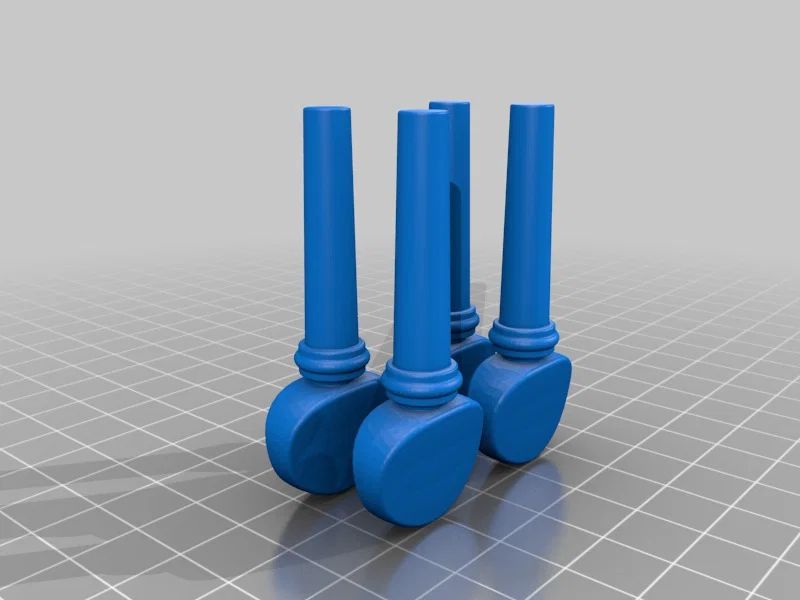

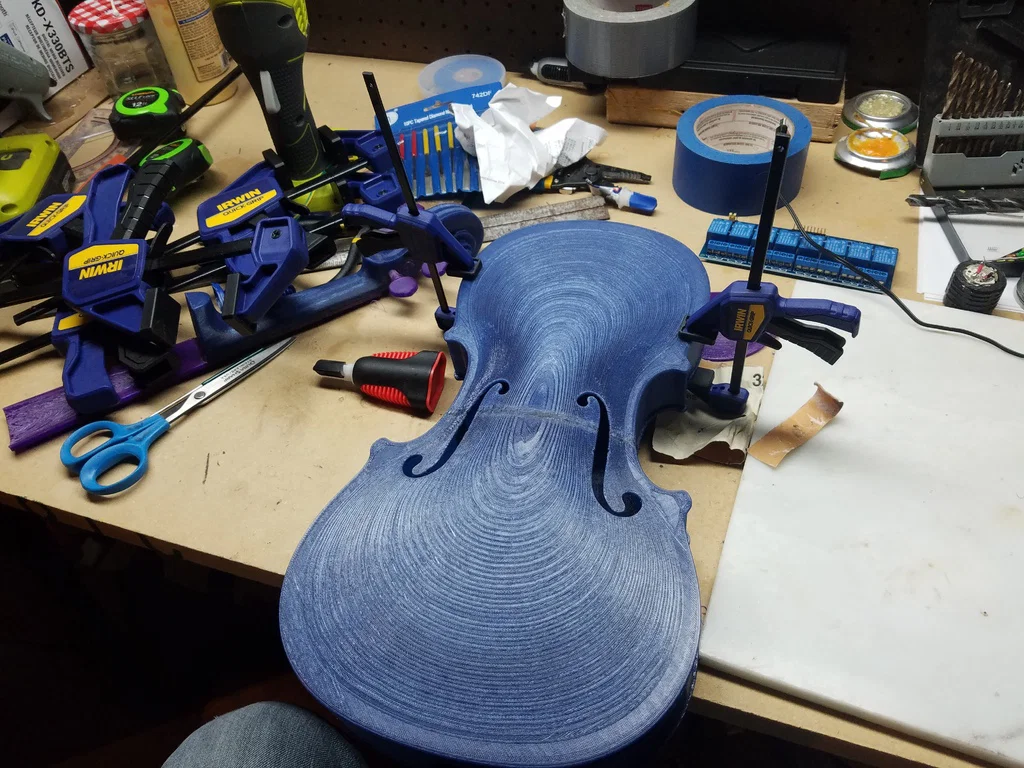

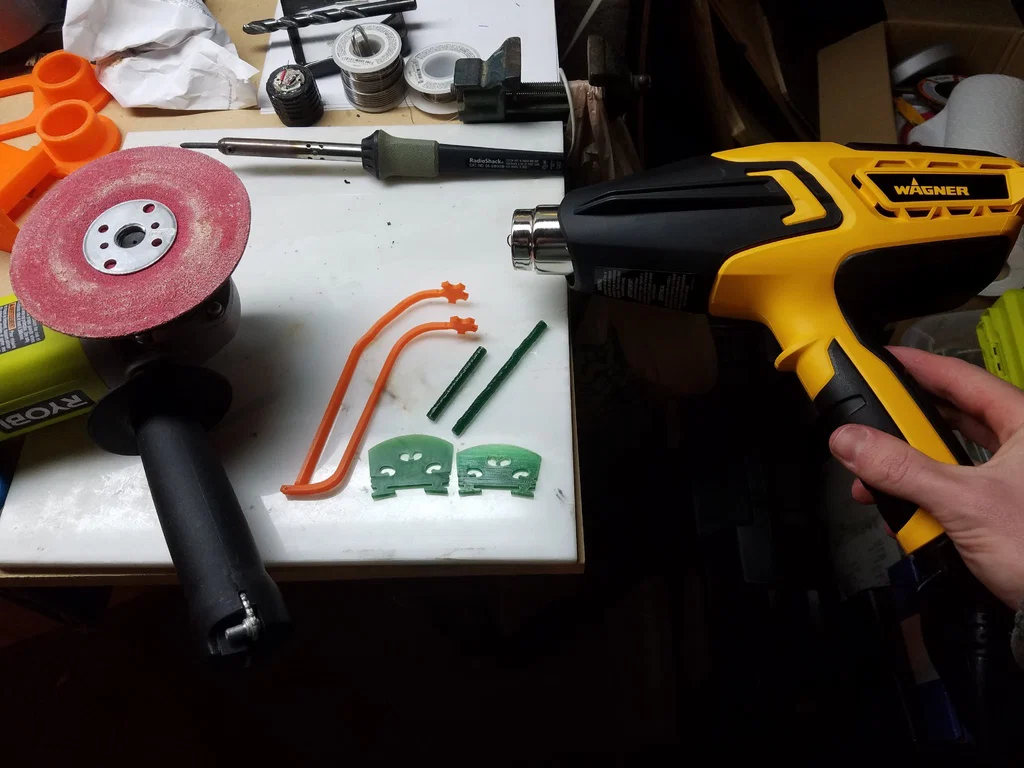

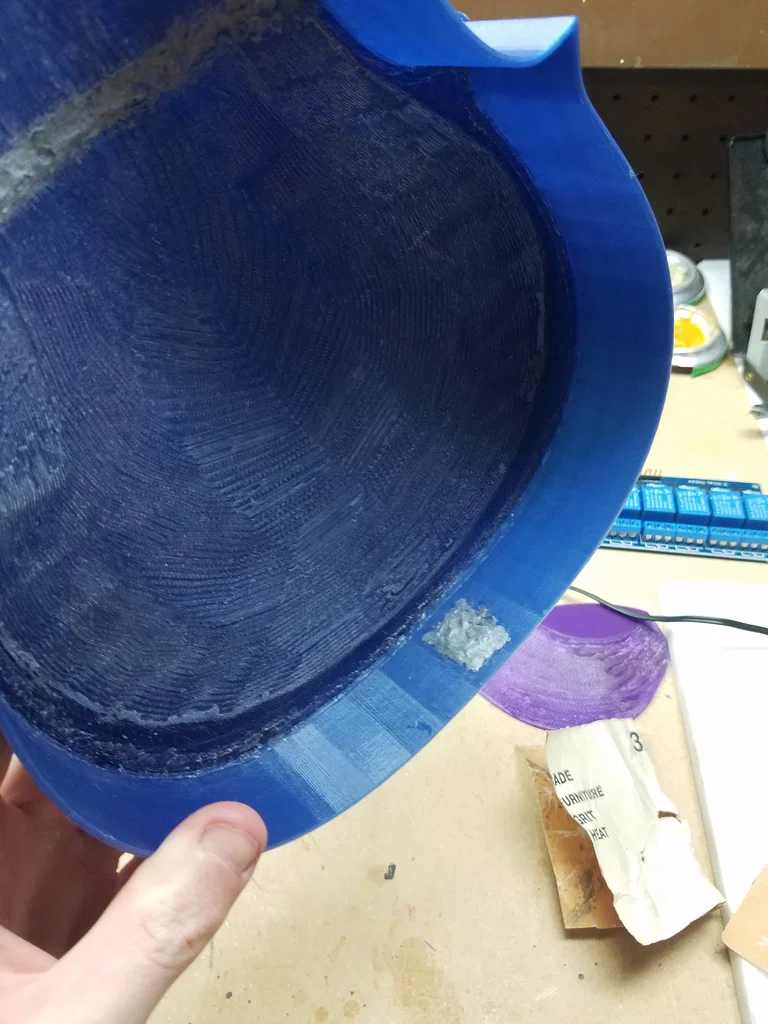

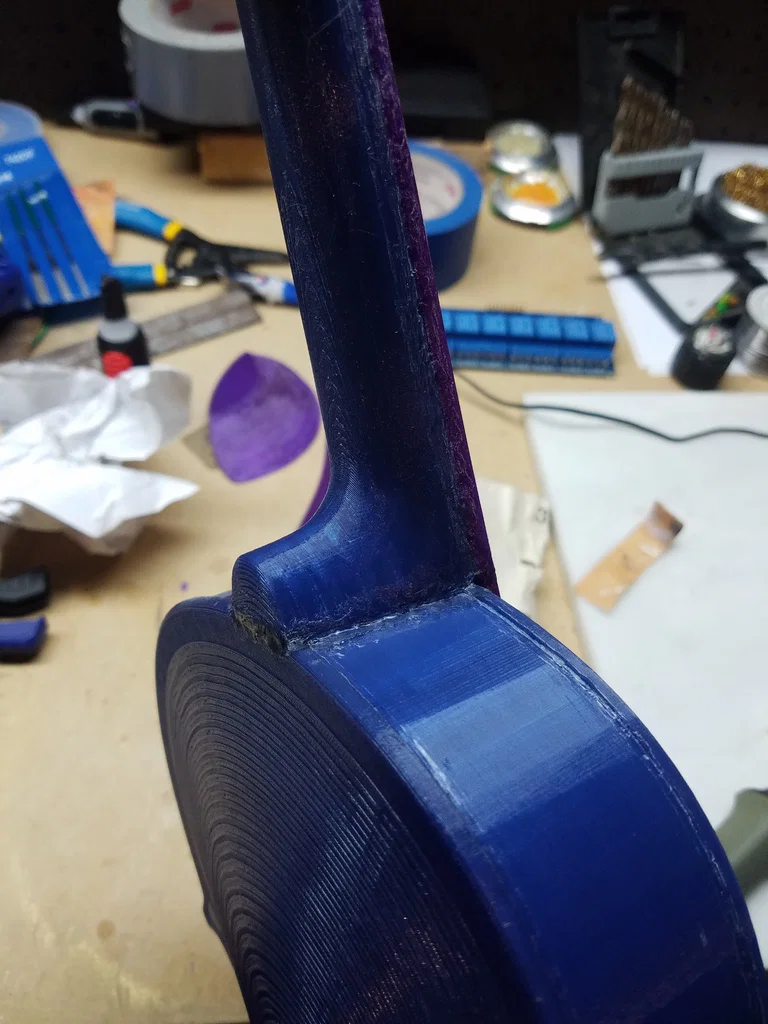

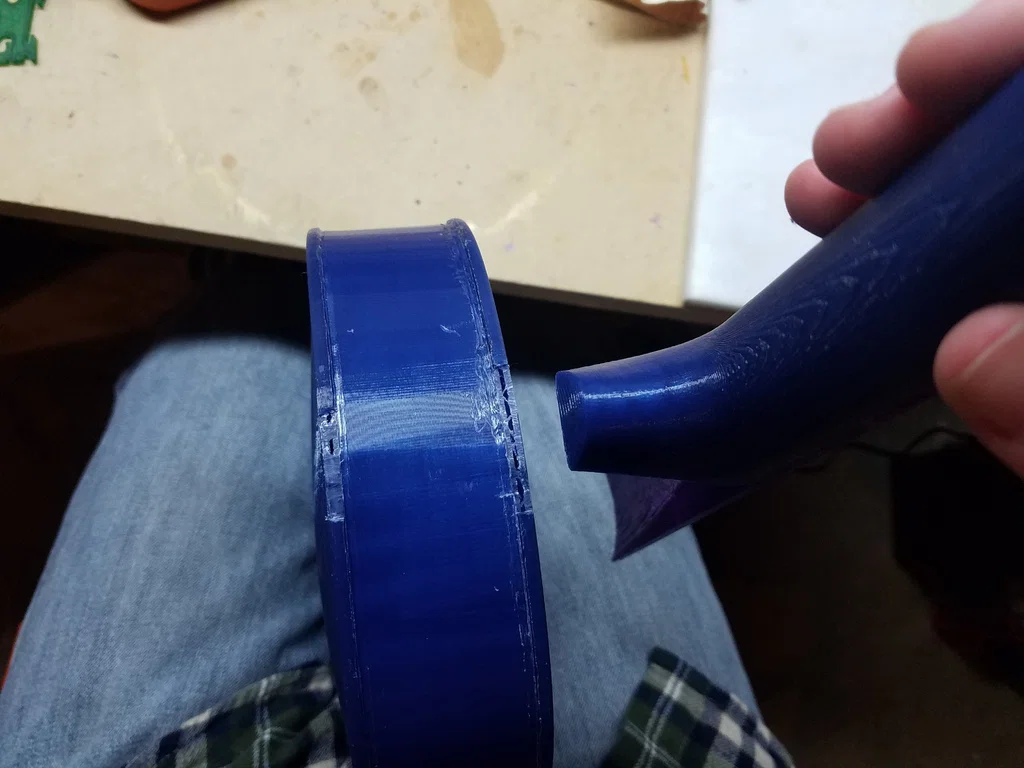

Đây là cách mình dùng ban đầu, dù mình không tin nó là cách tối ưu nhất. Mình đặt các mảnh vào vị trí bằng super-glue và kẹp (clamps), sau đó “hàn” các phần lại bằng mỏ hàn để liên kết chắc hơn. Mình sẽ thêm các “đường” filament (sợi nhựa) khi cần. Thà dư còn hơn bị gãy. Coi chừng khí độc khi đốt super-glue, nó sẽ làm rát/bỏng mắt và phổi. Hãy dùng respirator và kính bảo hộ kín. Chốt lên dây (tuning pegs) được khoan lỗ để luồn dây qua. Mình cần xem lại mình đã dùng mũi khoan cỡ nào, và khoan ở vị trí tương đối nào. Nếu bạn tìm hình trên mạng, bạn có thể ước lượng khá ổn.

Giờ mình nghĩ tốt hơn là bỏ qua super glue. Có những loại keo/dung môi hàn nhựa tốt hơn. Ví dụ như Weld-On 3/4, hoặc 3D Gloop sẽ cho mối dán sạch và chắc hơn (gần như PLA “nguyên chất”). Việc làm chảy bằng mỏ hàn có thể không còn cần thiết nữa, nhưng mình chưa xác minh thực tế.

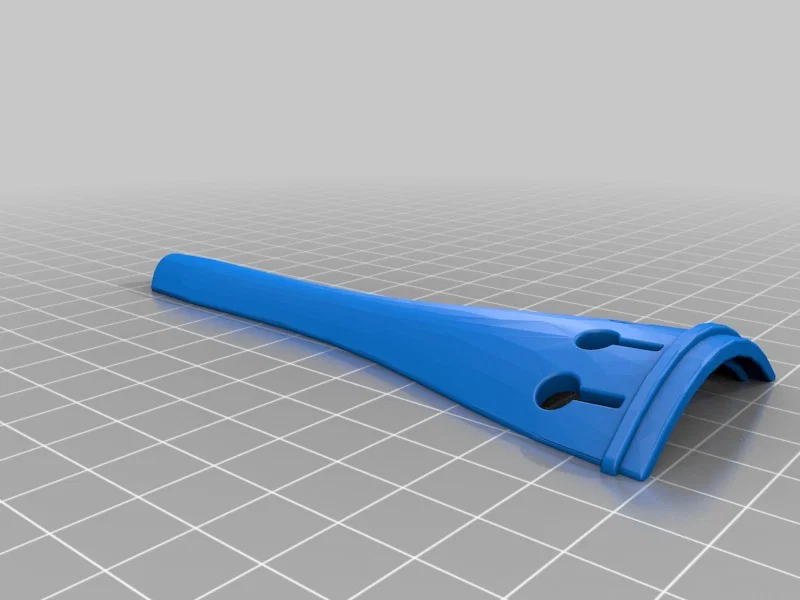

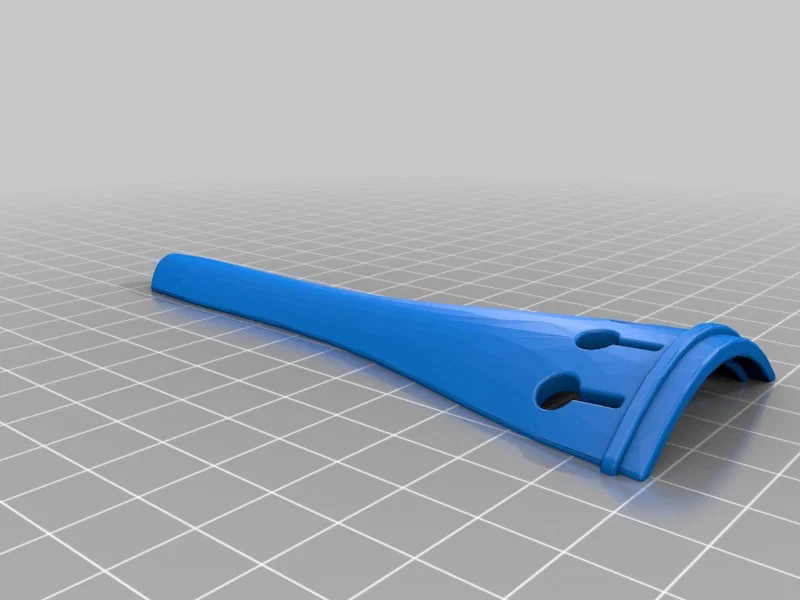

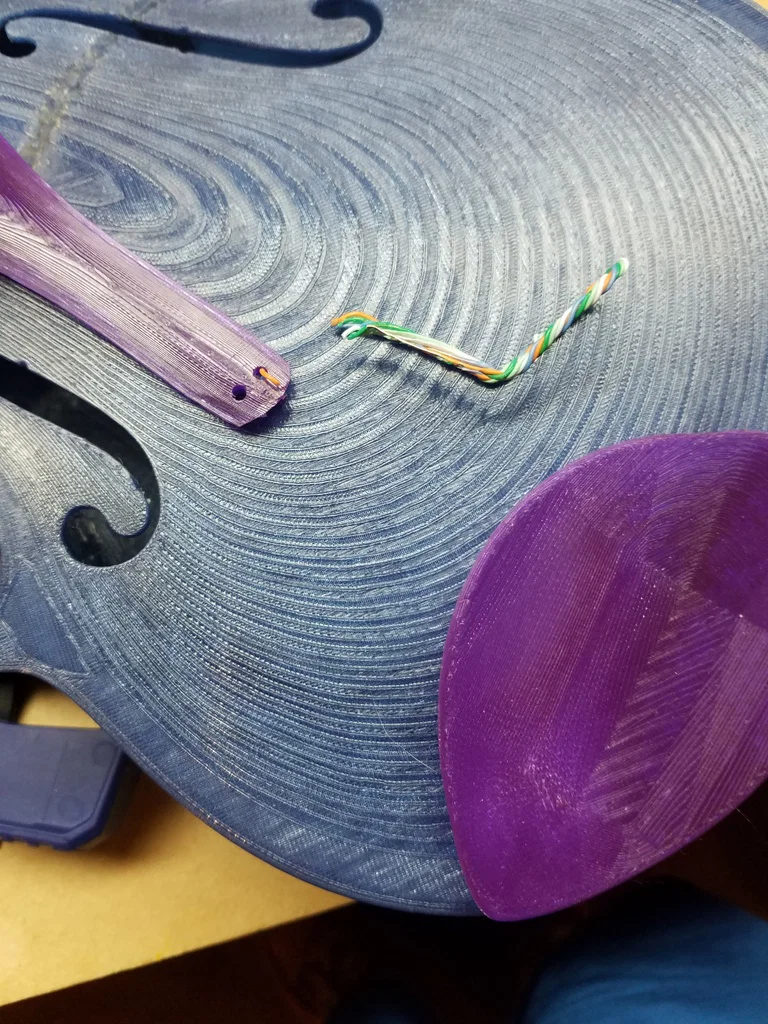

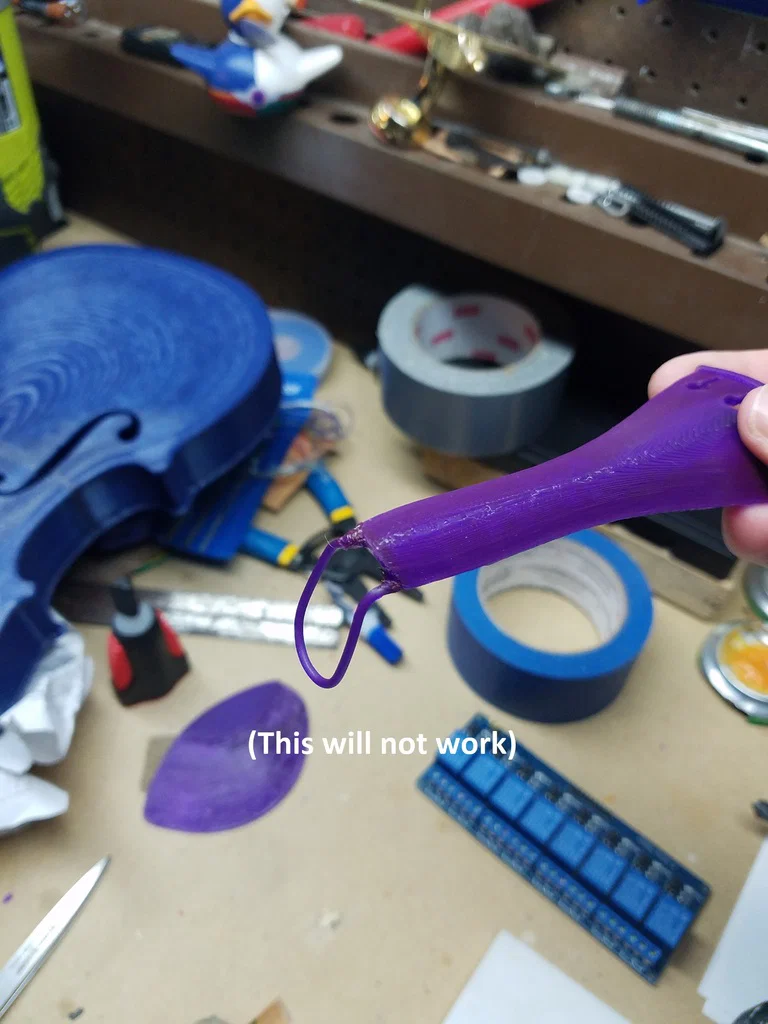

Tail piece có khoan một lỗ xuyên qua và dùng dây đồng để giữ nó trên nipple.
