Bộ Sắp Xếp Ngăn Kéo Cuộn Filament Elegoo (Elegoo Spool Drawer Organizer)

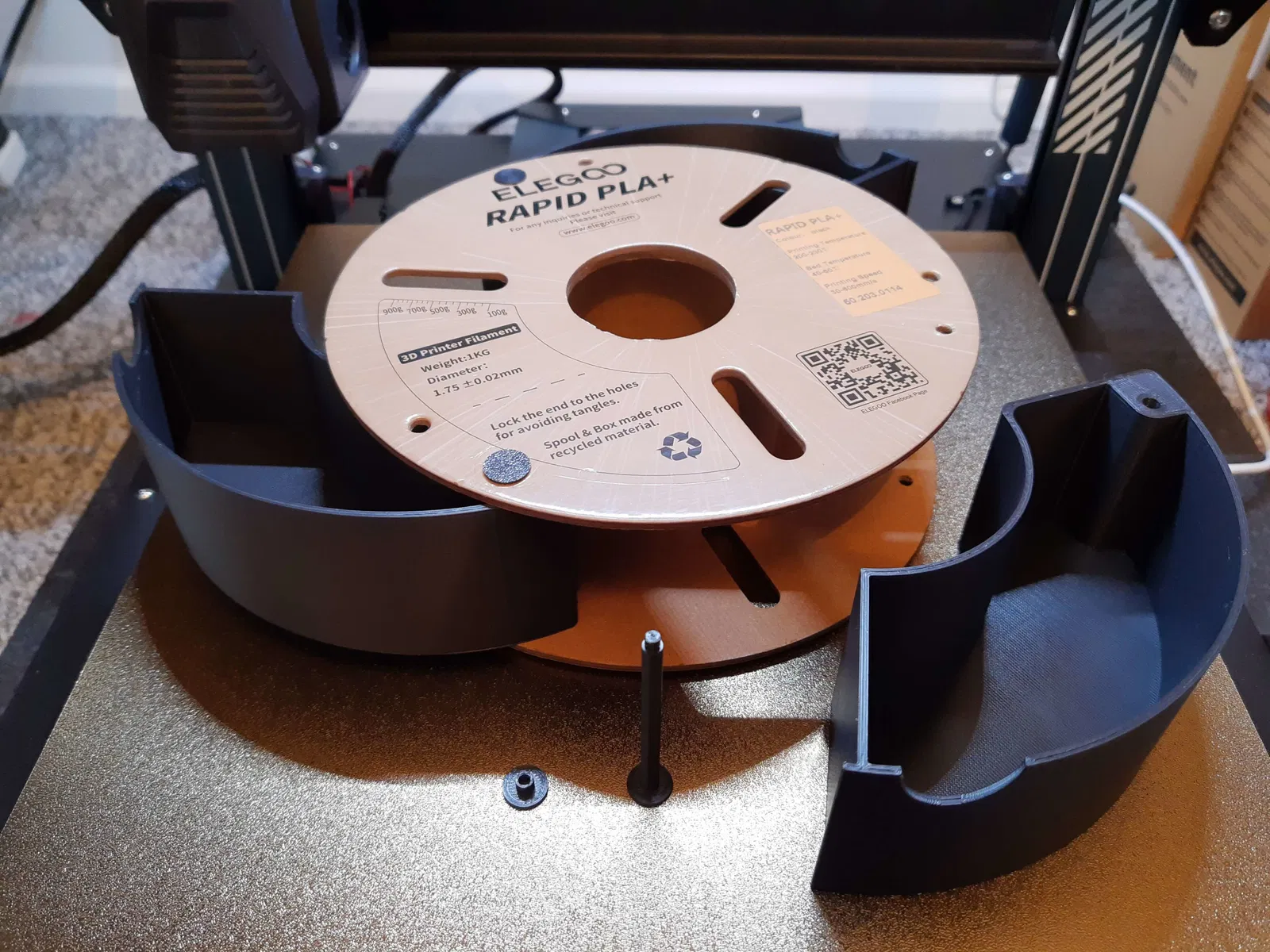

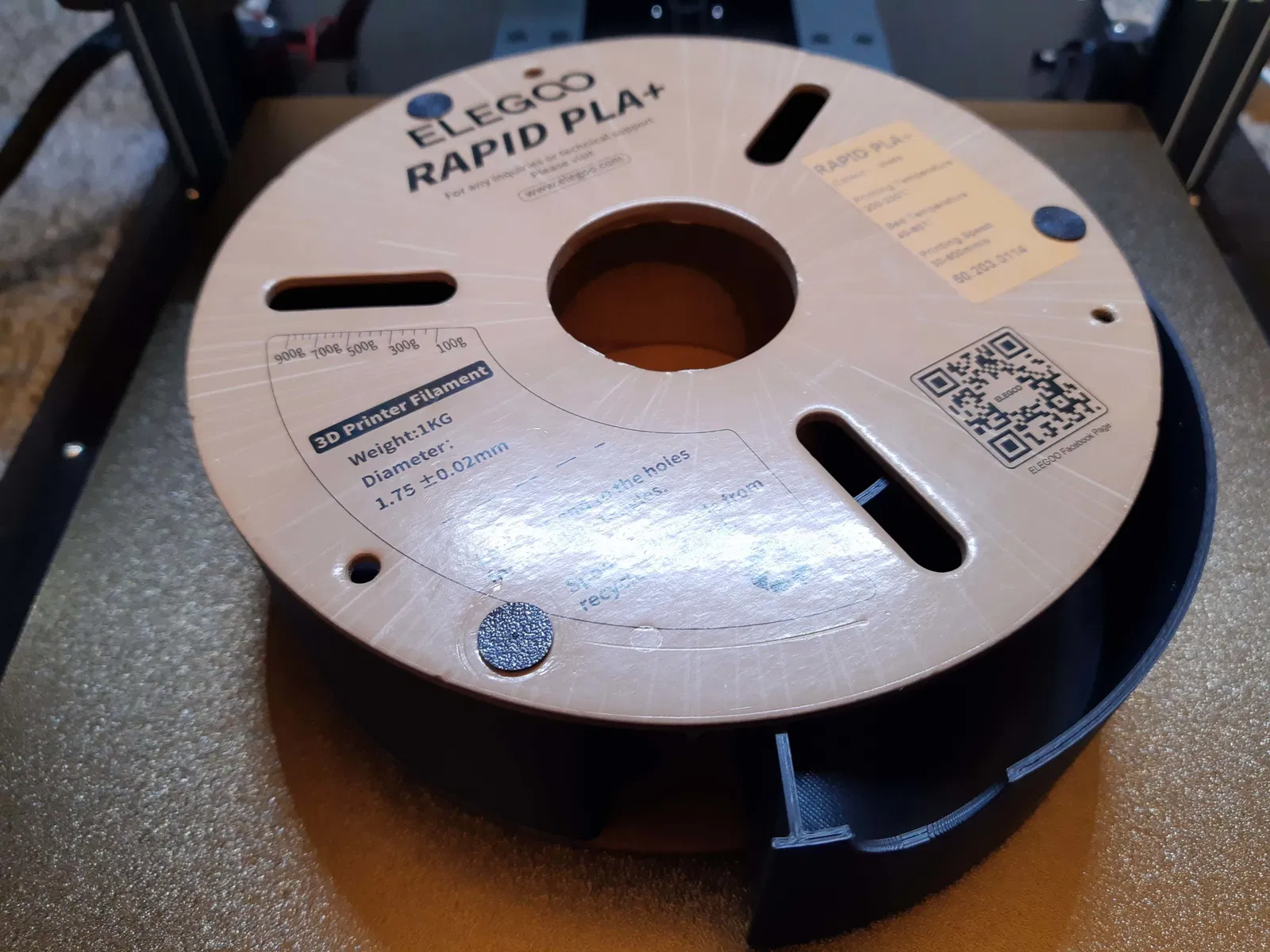

Hộp ngăn đựng linh kiện dạng ngăn kéo cho cuộn filament Elegoo, kèm peg bolt và nắp vặn (screw cap) in được.

Lỗ trên hộp được thiết kế 5.3mm và peg bolt 4.9mm. Ren trên peg bolt và screw cap là M4. Tùy độ chính xác của máy in, con bolt có thể sẽ hơi chặt hoặc hơi lỏng. Mình khuyên nên vặn thử nắp vào peg bolt trước khi lắp để “rà” ren cho trơn. Nhiều bạn cho kết quả tốt hơn khi in phần peg cap ở tỉ lệ 102–105%.

Trong tương lai mình sẽ xem xét thêm các hộp (boxes) khác và một bệ xoay (spinner stand) cho mẫu này.

Update 2024-03-16

Mình đã upload file .step cho ai muốn chỉnh sửa.

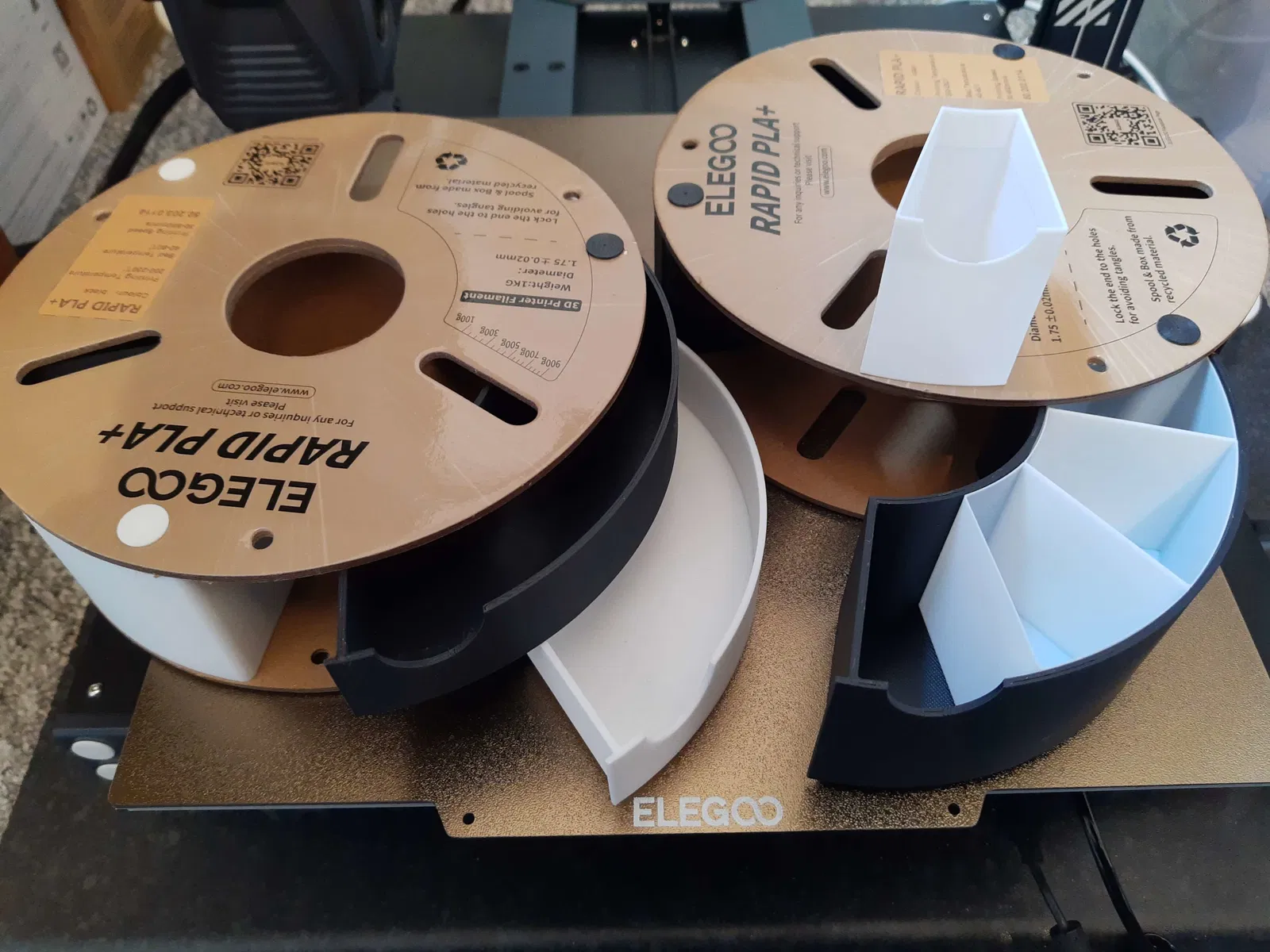

Mình đã upload phiên bản ngăn kéo nửa chiều cao để làm kiểu 2 ngăn trong 1.

Mình đã upload các parts bins (dùng được nhưng đang ở mức thử nghiệm) để đặt vừa trong ngăn kéo. Những cái này có thể in bằng vase mode. Lưu ý: parts bin có lỗ móc ngón tay (thumb hole) khi in vase mode có thể xuất hiện vài lỗi/điểm bất thường về bề mặt do đầu in phải đảo hướng. Nhưng vẫn dùng được.

Remixes and Accessories

Xem các bản remix của gerolori:

Phụ kiện của Dan Vystrčil:

Phụ kiện của bighlo:

Spool Compatibility

Không phải cuộn Elegoo nào cũng canh thẳng (aligned) phần trên và dưới. Vì vậy các lỗ có thể không thẳng hàng để gắn peg. Bạn có thể in thử một cái peg (hoặc dùng chìa lục giác/Allen Key) để kiểm tra lỗ có thẳng hàng không. Nếu không thẳng, bạn sẽ cần xử lý trước bằng cách khoan/đục lại một lỗ sao cho thẳng với lỗ còn lại.

Test Print:

Mình khuyên in 2 layer đầu rồi hủy (cancel) bản in. Bạn có thể dùng miếng mỏng này để test độ khít và canh thẳng quanh trục (spindle).

Spool Dimensions:

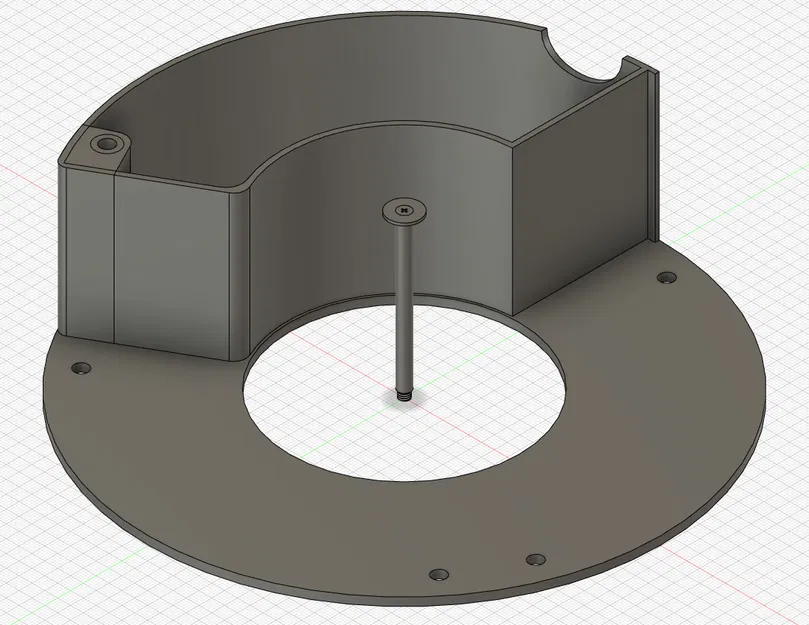

Thiết kế này được dựng dựa trên cuộn cardboard spool của Elegoo Rapid PLA+ với các kích thước sau.

Spool Spindle Diameter: 89mm
Box Height: 56.8mm
Holes Pitch: 29.5mm
Holes Diameter: 5.1mm
Holes Inset from Edge: 11mm
