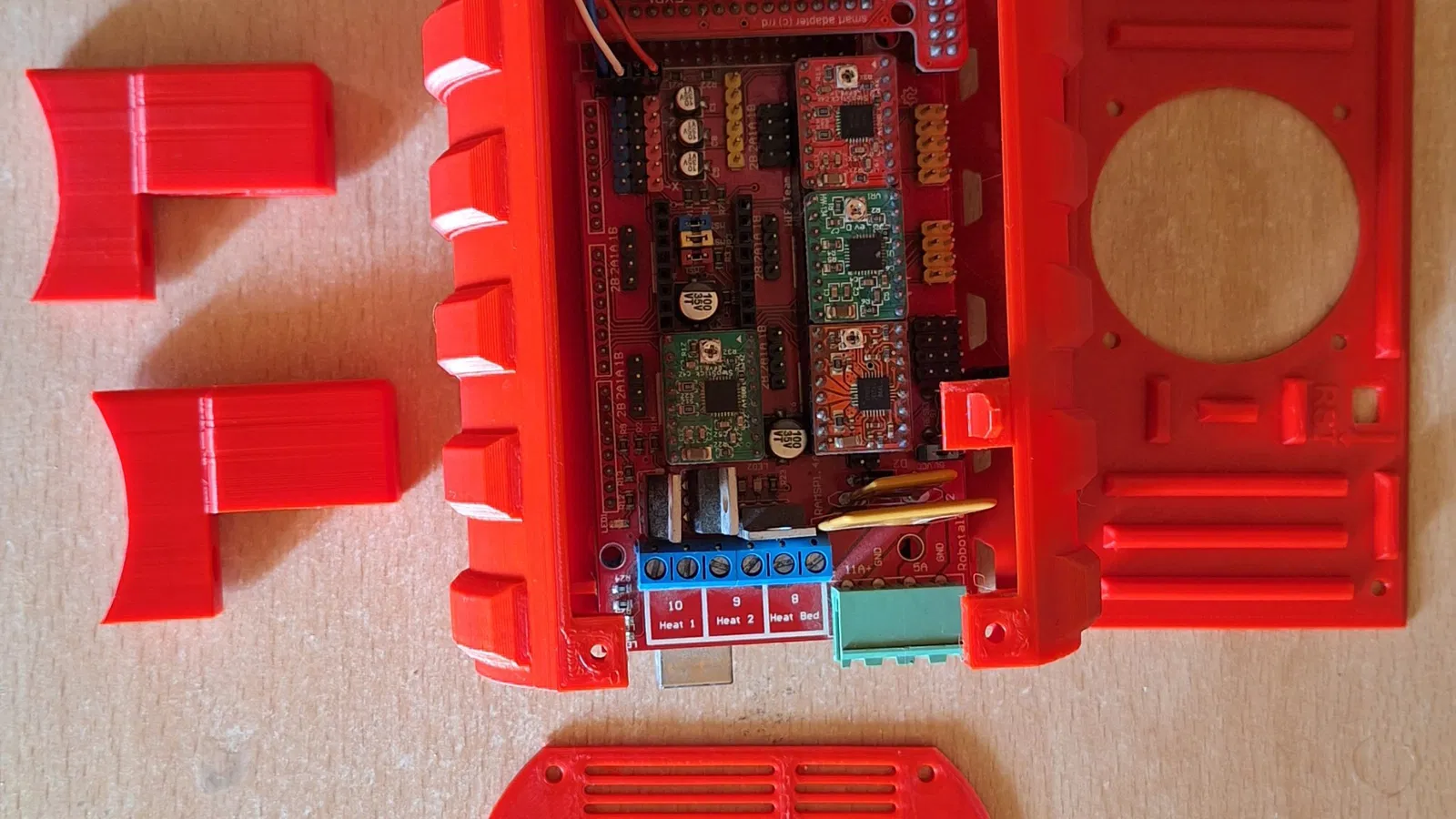

Vỏ bảo vệ V2 cho bo mạch Ramps 1.4

Đây là phiên bản mới và cải tiến của vỏ Ramps 1.4 của tôi. Nó lớn hơn một chút so với phiên bản gốc và có một số tính năng mới được thêm vào.

Các tính năng mới:

1. Nhiều lỗ thông gió hơn để cải thiện lưu thông không khí.
2. Nút reset hoạt động.
3. Tùy chọn lắp đặt để gắn vỏ vào profile Al. 3030.

Cải tiến thêm là phần phần cứng lắp đặt. Nó giờ đây chỉ cần vít và bu lông M3 để cố định bảng ramps, quạt và tất cả các tấm. Có thể sử dụng vít M4 để gắn quạt 5010, chỉ cần khoan lỗ với một mũi khoan phù hợp.

Phần cứng lắp đặt cần thiết:

1. 20 x đai ốc M3.
2. 5 x bu lông M3x20.
3. 6 x bu lông M3 x 16.
4. 4 x bu lông M3x12.
5. 8 x bu lông M3x10.

Tùy chọn Nếu bạn làm hỏng một trong các ren để gắn nắp lại, hãy in file Lid Nut Holder Left (hoặc right).3mf và nhấn một đai ốc M3 vào đó. Bạn có thể sử dụng nó để gắn nắp lại bằng một vít dài hơn.

Nếu bạn muốn gắn vỏ vào profile Al. 3030, hãy in file Mounting Bracket.3mf hai lần. Sau đó, sử dụng mũi khoan 3mm để khoan phần còn lại của tường vỏ từ bên trong. Gắn giá đỡ lắp đặt vào vỏ trước. Các bu lông nên đi từ bên ngoài của vỏ qua giá đỡ vào trong. Cố định giá đỡ vào vỏ bằng các đai ốc M3. Các đai ốc M3 nên nằm bên trong vỏ, KHÔNG phải là đầu bu lông. Sử dụng hai bu lông M5x25 để gắn giá đỡ lắp đặt với vỏ vào profile Al.
