Creality K1 Max D3D Bed Fans

Remix từ Creality K1 & K1 Max 5015 Bed Fans Tác giả DerrickDarrell

Tác giả GhoztL

Lượt tải
303
Lượt thích
78
Lượt coi
3.836

File 5 570,9 KB

  • K1_Max_Bed_Fan_-_Left_1772786920.stlSTL · 237,7 KB
  • K1_Max_Bed_Fan_-_Right_1772786921.stlSTL · 260,6 KB
  • Logo_1_insert_1772786922.stlSTL · 4,2 KB
  • Logo_2_insert_1772786923.stlSTL · 20,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

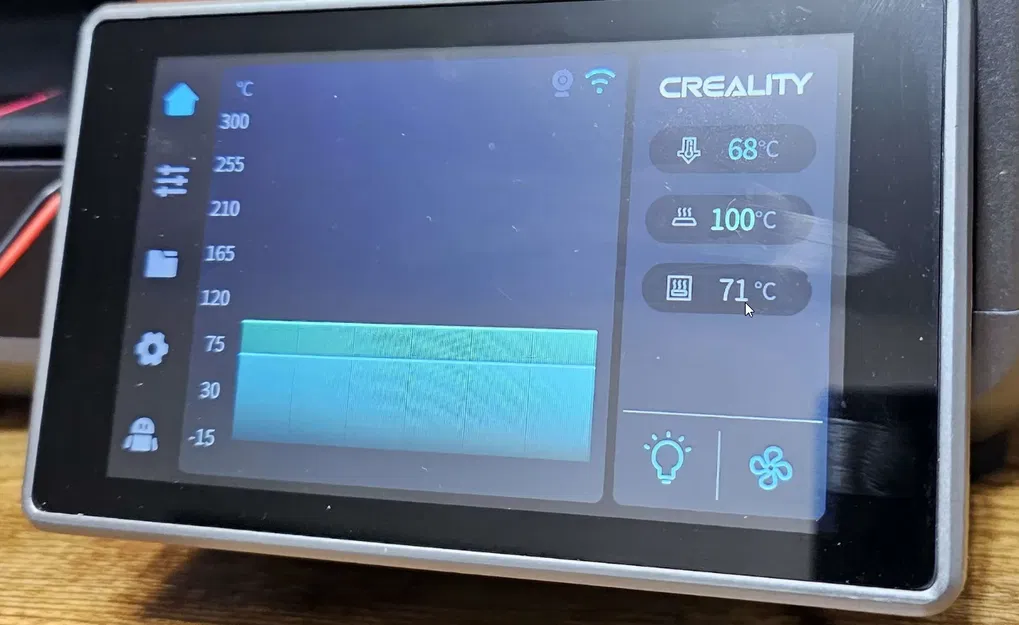

Lưu ý: mình test với bed dày 6mm kèm heater Keenovo 750W. Nếu dùng bed/heater zin (stock) thì hiệu quả có thể sẽ thấp hơn.

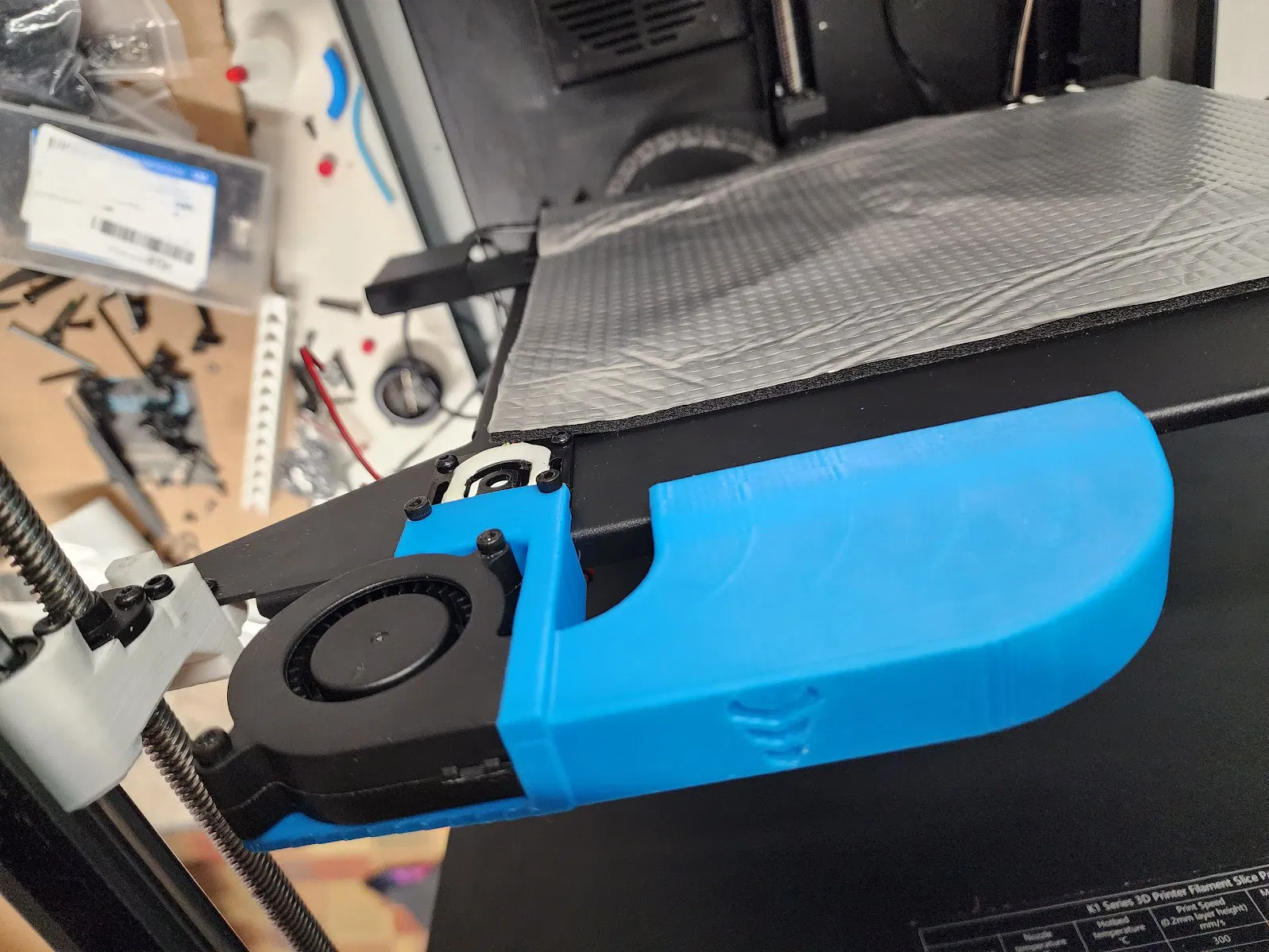

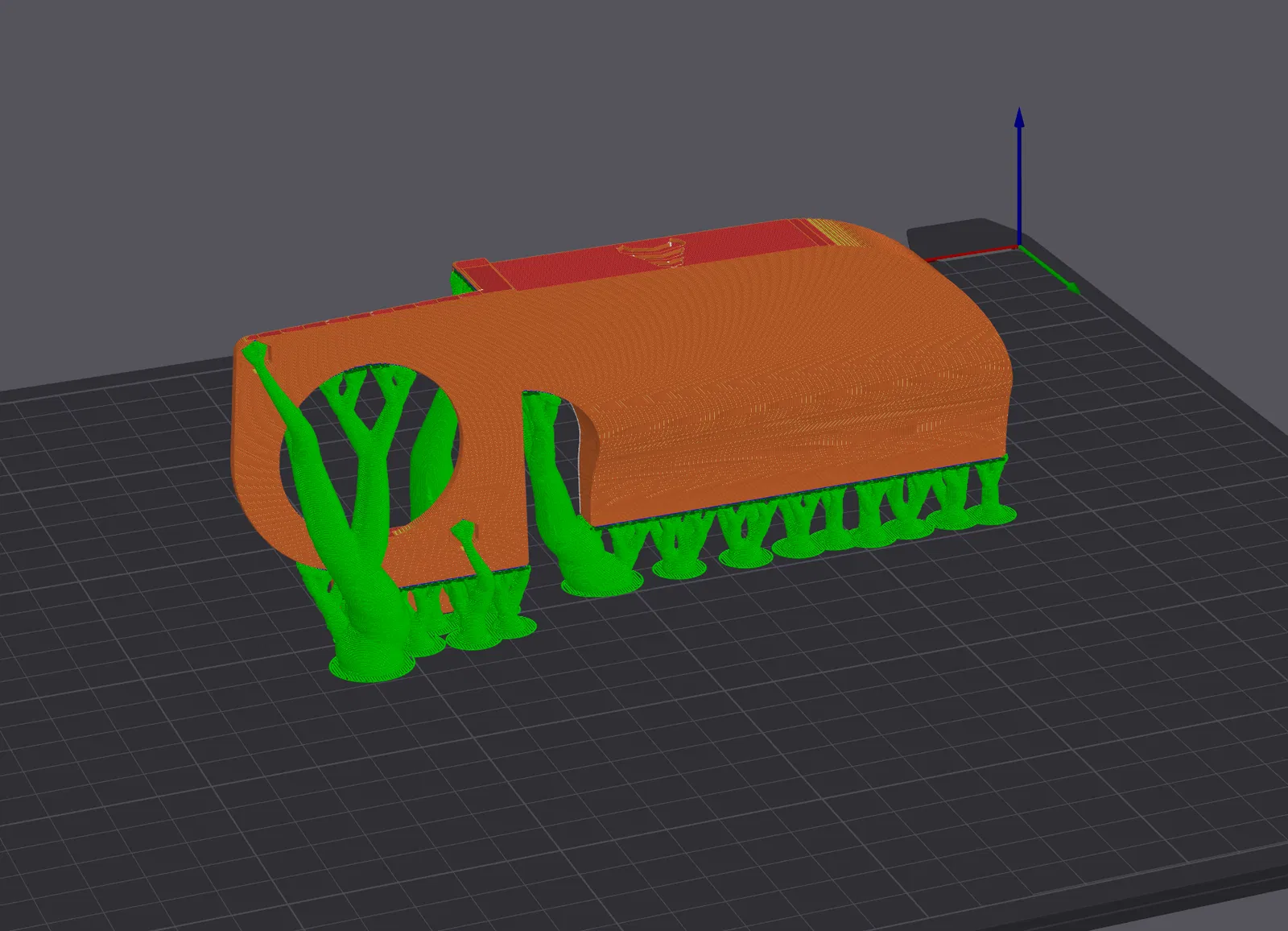

Bạn có thể dùng 1 hoặc 2 bên để hỗ trợ làm nóng chamber. Dùng quạt blower 5015 24V. Có thể đấu chung với quạt exhaust hoặc dùng PIN4 trên mainboard K1 zin (có sẵn 1 vị trí quạt đang để trống). Mình in theo đúng hướng như hình minh hoạ, với mình thì ra chất lượng bề mặt đẹp nhất.

Lấy cái PCB từ Fabreeko để việc nối quạt cực kỳ dễ. In thêm cái JST Splicer Mount (credit cho BootyJones) để gắn gọn dưới bed và cắm nối quạt cho tiện.

Mình dùng loại băng keo này để cố định dây bên dưới bed: Heat Resistant Tape

Nếu bạn muốn đi dây bằng PIN4 dự phòng trên board K1:

Thêm đoạn này làm pin thứ 4 trong printer.cfg (cần root):

[output_pin fan4]
pin: PA0
pwm: True
cycle_time: 0.0100
hardware_pwm: false
value: 0.00
scale: 255
shutdown_value: 0.0

Rồi trong slicer thêm custom start print gcode (mục Filament cho ABS / ASA):

SET_PIN PIN=fan4 VALUE=175 #255 là max, khuyến nghị 150-200

Và set value=0 vào end print start gcode của bạn
