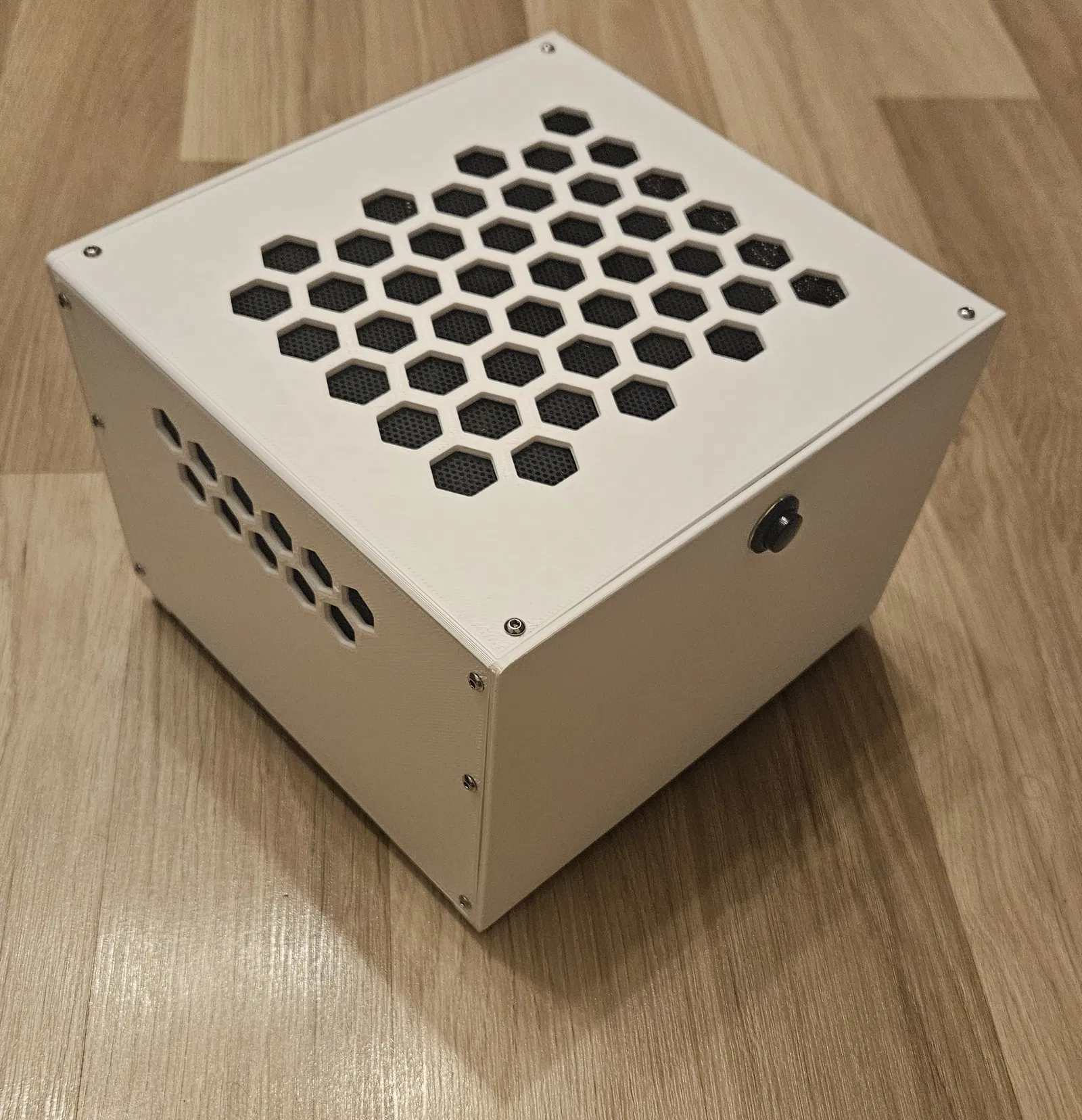

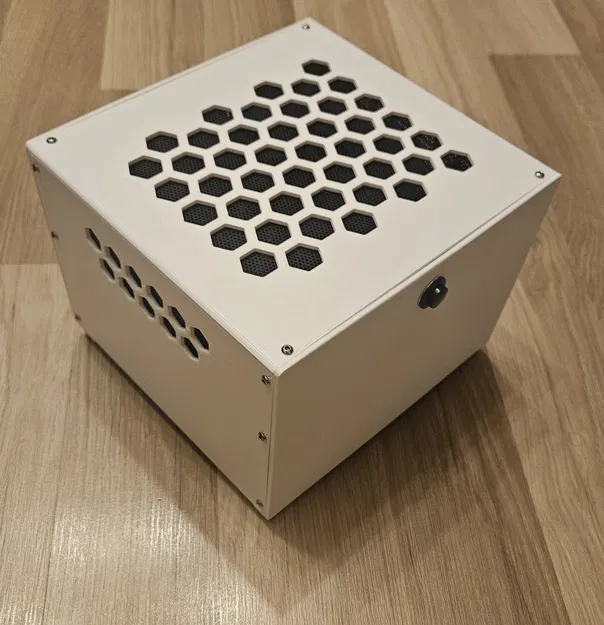

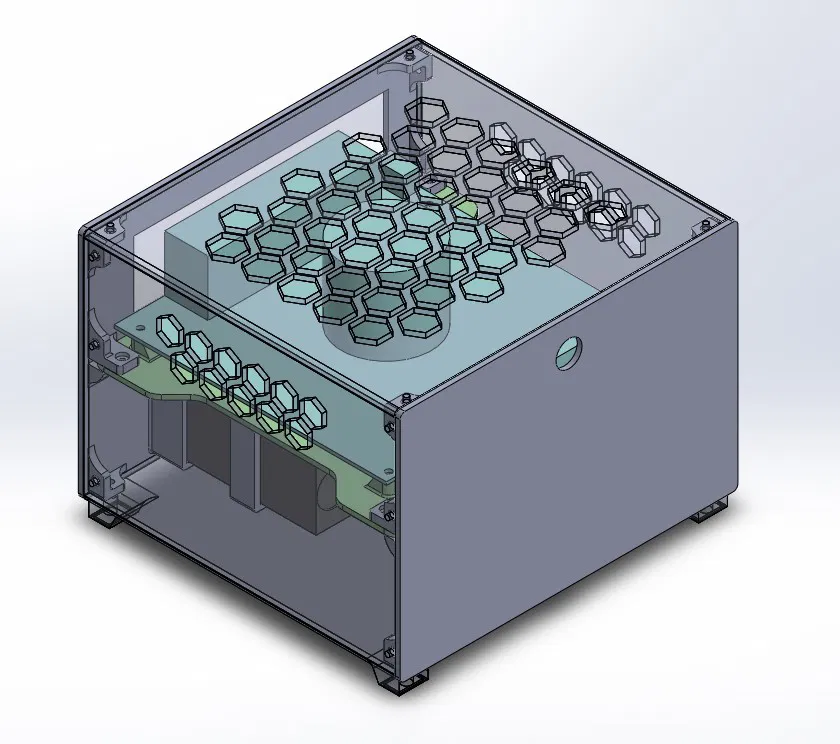

Vỏ PC Mini ITX APU (211x201x156mm)
Vỏ PC Mini ITX cho cấu hình APU kích thước 211x201x156mm, in trên Ender 3 V2 Neo với impact PLA. Bài có thông số in, danh sách ốc/tán cấy cần mua, thứ tự lắp ráp và cấu hình tham khảo kèm nhiệt độ stress test.
Mô tả
Toàn bộ mẫu này mình in bằng Ender 3 V2 Neo với vật liệu impact PLA, độ bền khá gần ABS và PETG. Mình không chắc PLA thường có đủ bền cho cụm lắp ráp này không.
Cài đặt in của mình:
- nozzle 0.6mm
- layer height 0.28mm
- 3 lớp top, 3 lớp bottom, 2 perimeters
- infill 20%
- tốc độ 40mm/s
Với các thông số này mình in xong toàn bộ chi tiết trong 28 giờ và tốn khoảng 580g filament.
Các phần cần cho việc lắp ráp:
- 4x ốc đỡ main (standoff) 6.5mm 6-32-M3 (Computer Golden Motherboard Riser)
- 4x vít M3x5mm cho motherboard
- 4x vít 6-32 cho bộ nguồn
- 35x vít M3x6mm để bắt các phần (thêm 8x tuỳ chọn cho ổ SATA 2.5)
- 9x tán cấy ren đồng (brass thread insert nuts) M3x3mm (thêm 4x tuỳ chọn cho ổ SATA 2.5)
- 22x tán cấy ren đồng (brass thread insert nuts) M3x4mm
- 1x nút nguồn 16mm
- Lưới lọc (Mesh filter) (Tuỳ chọn)
- Chân cao su dẹt (Tuỳ chọn)
Các bước lắp ráp:

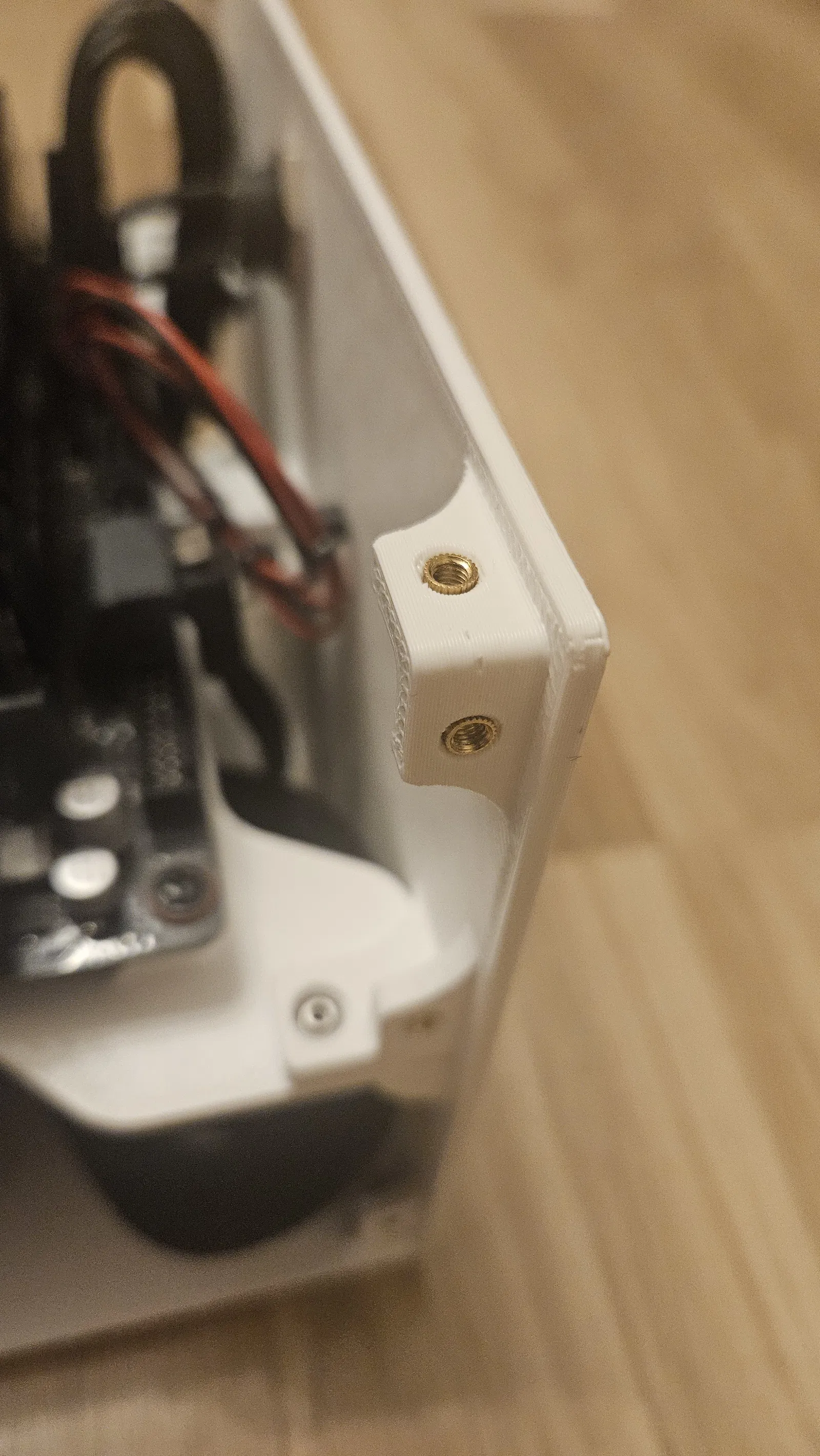

Đầu tiên mình cấy hết heat insert (mình chừa một rãnh nhỏ 0.5mm để cấy dễ hơn):
- 4x M3x3 cho ngàm gắn SSD SATA

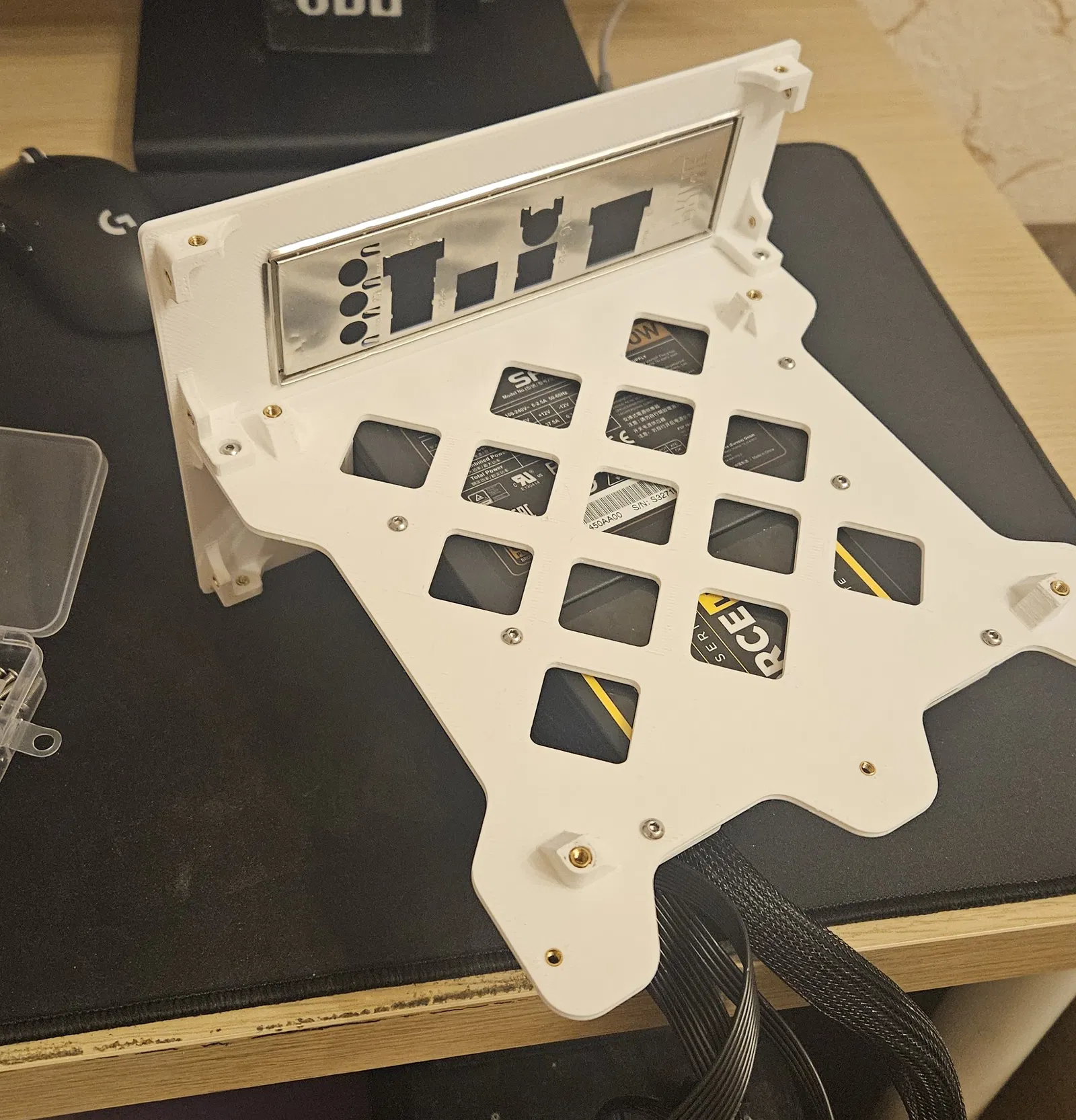

- 5x M3x3 cho ngàm gắn motherboard
- 2x M3x4 cho ngàm giữ bộ nguồn
- 10x M3x4 cho phần mặt trước case
- 10x M3x4 cho phần mặt sau case
Gắn 4x ốc đỡ main 6.5mm 6-32-M3 bằng tua vít và lắp nút nguồn vào mặt trước case.

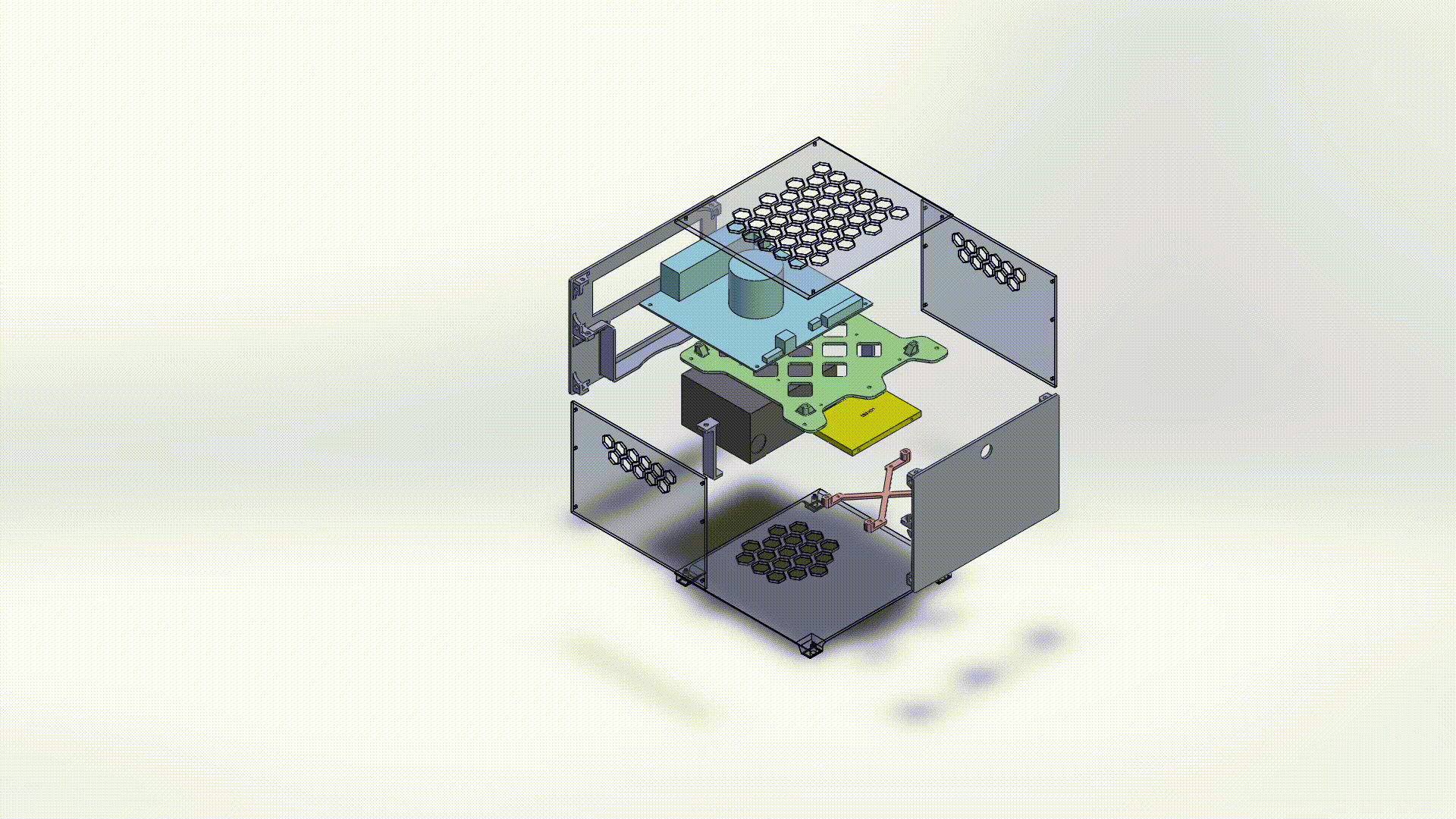

Sau đó mình lắp theo thứ tự như vầy:
- Bắt SSD SATA vào ngàm SSD rồi gắn lên ngàm motherboard

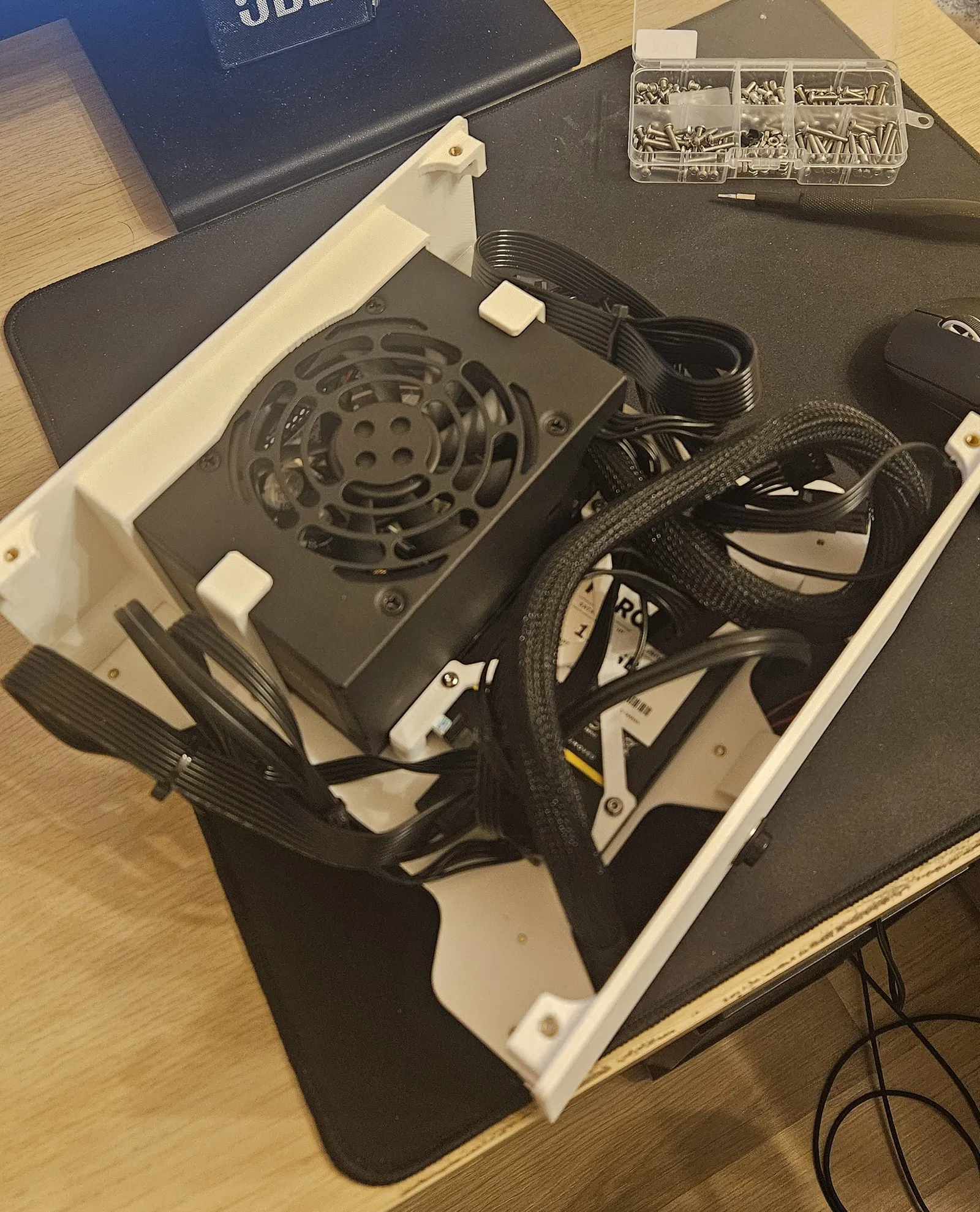

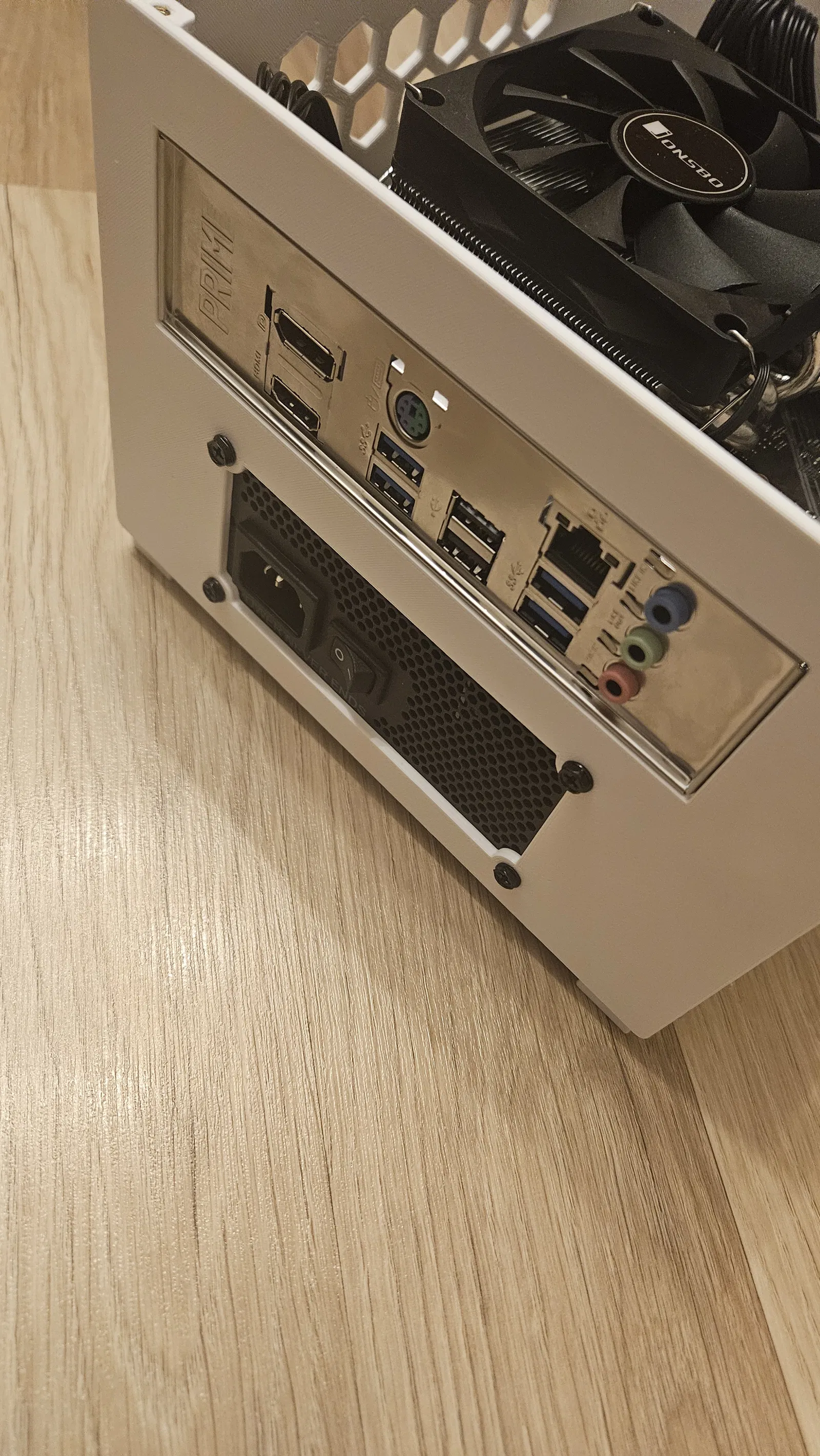

- Lắp bộ nguồn vào tấm mặt sau case
- Bắt tấm mặt sau case vào ngàm motherboard
- Bắt 2x ngàm giữ PSU vào ngàm motherboard để cố định bộ nguồn
- Bắt tấm mặt trước case vào ngàm motherboard

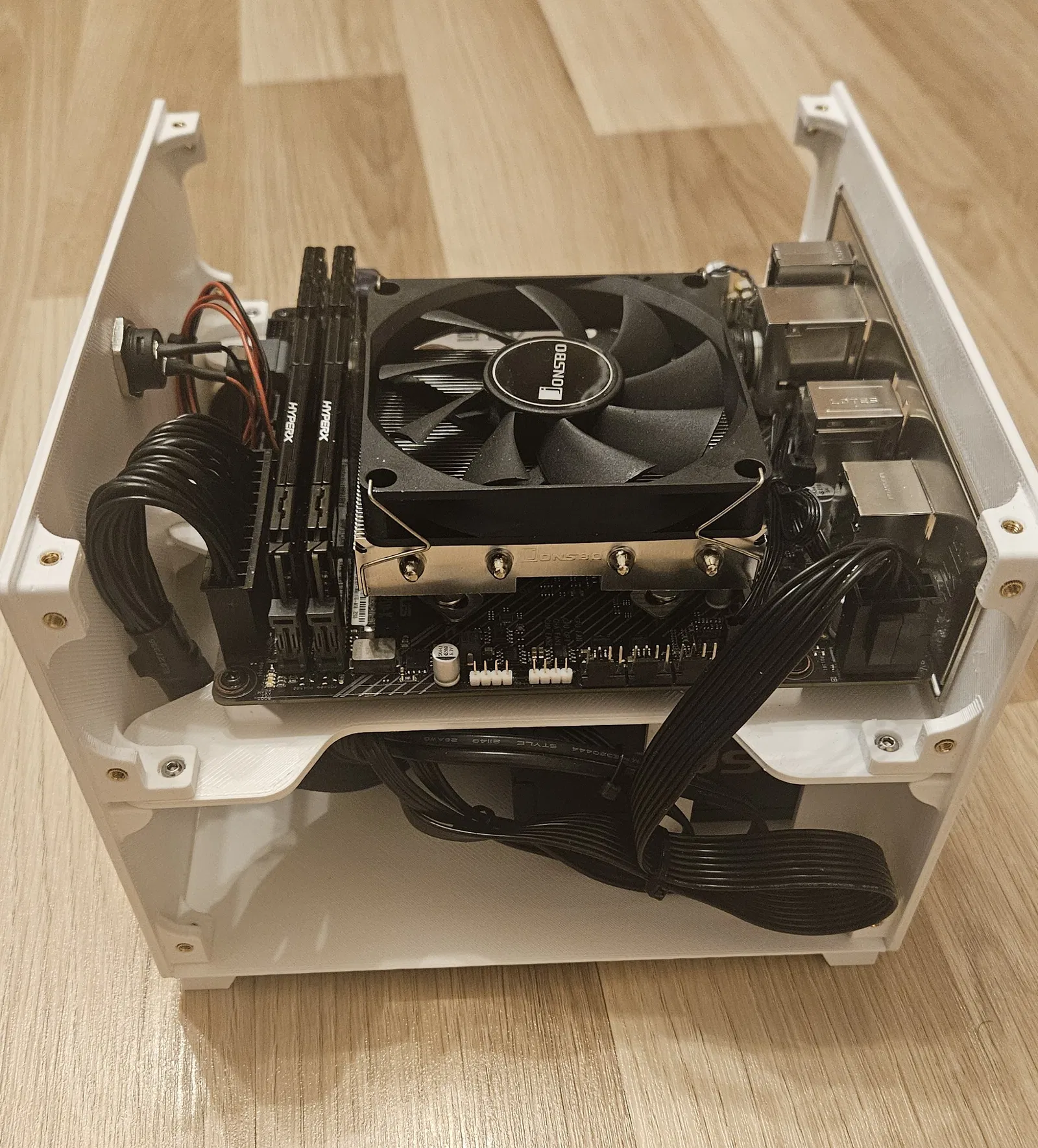

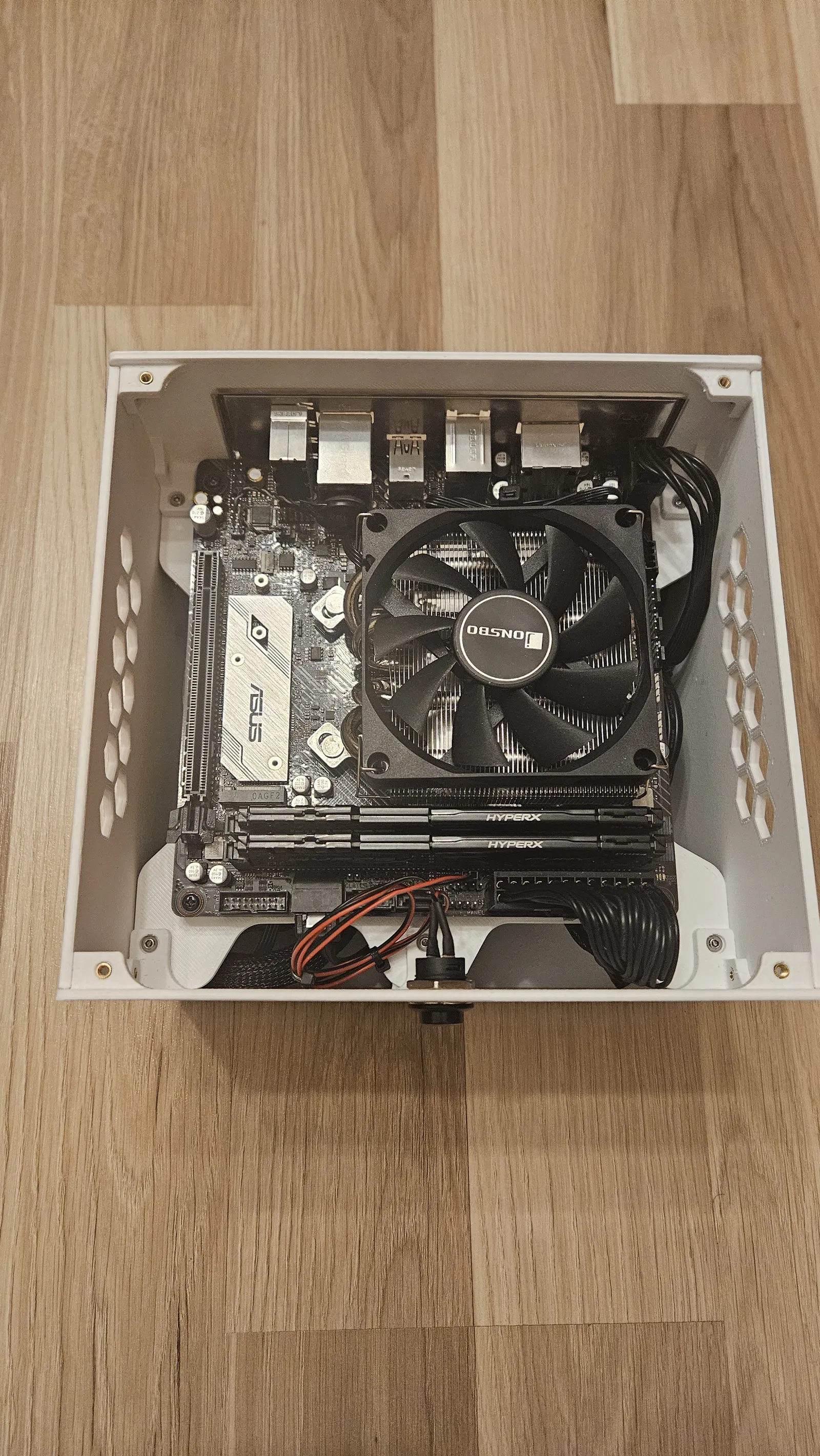

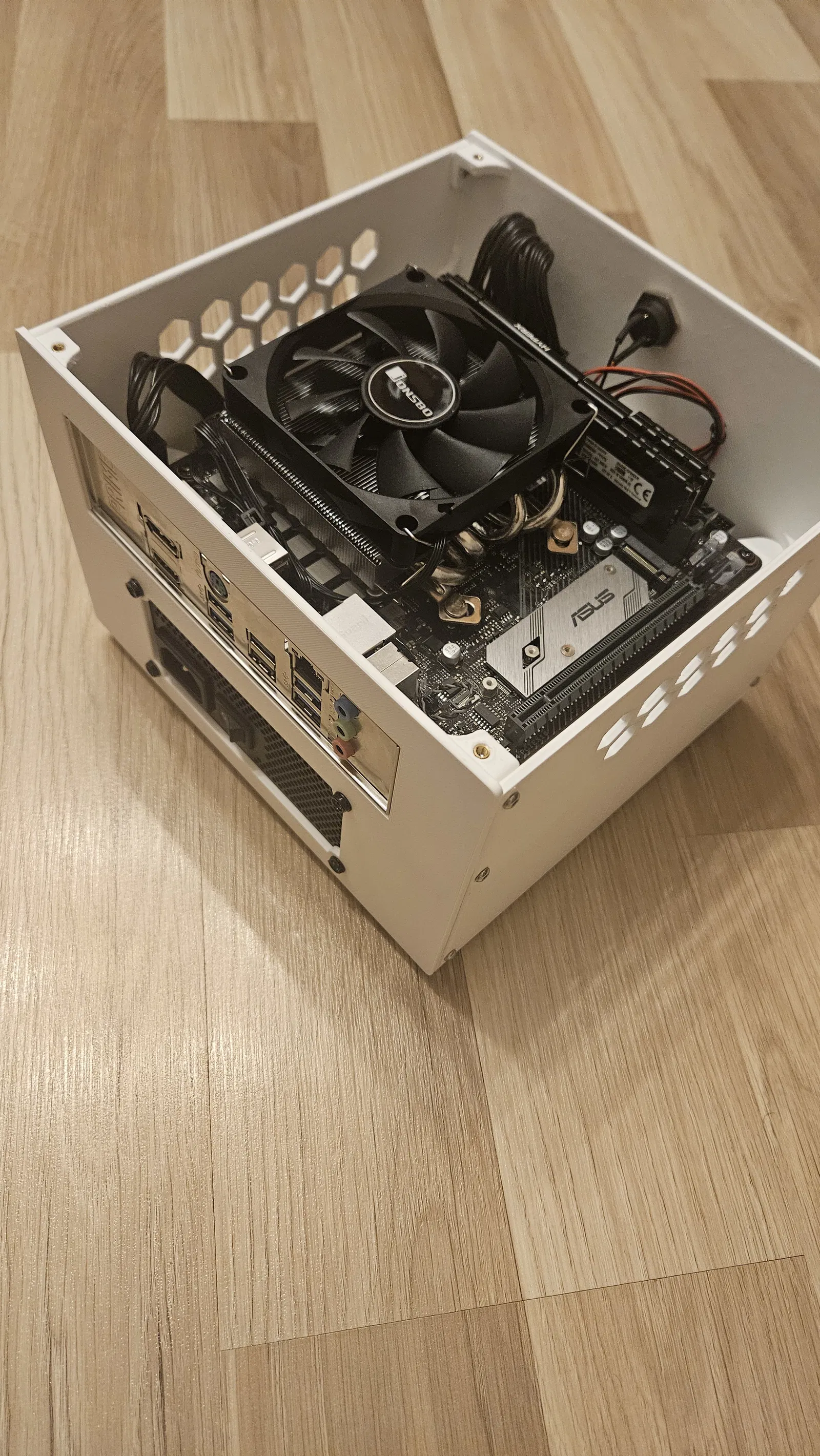

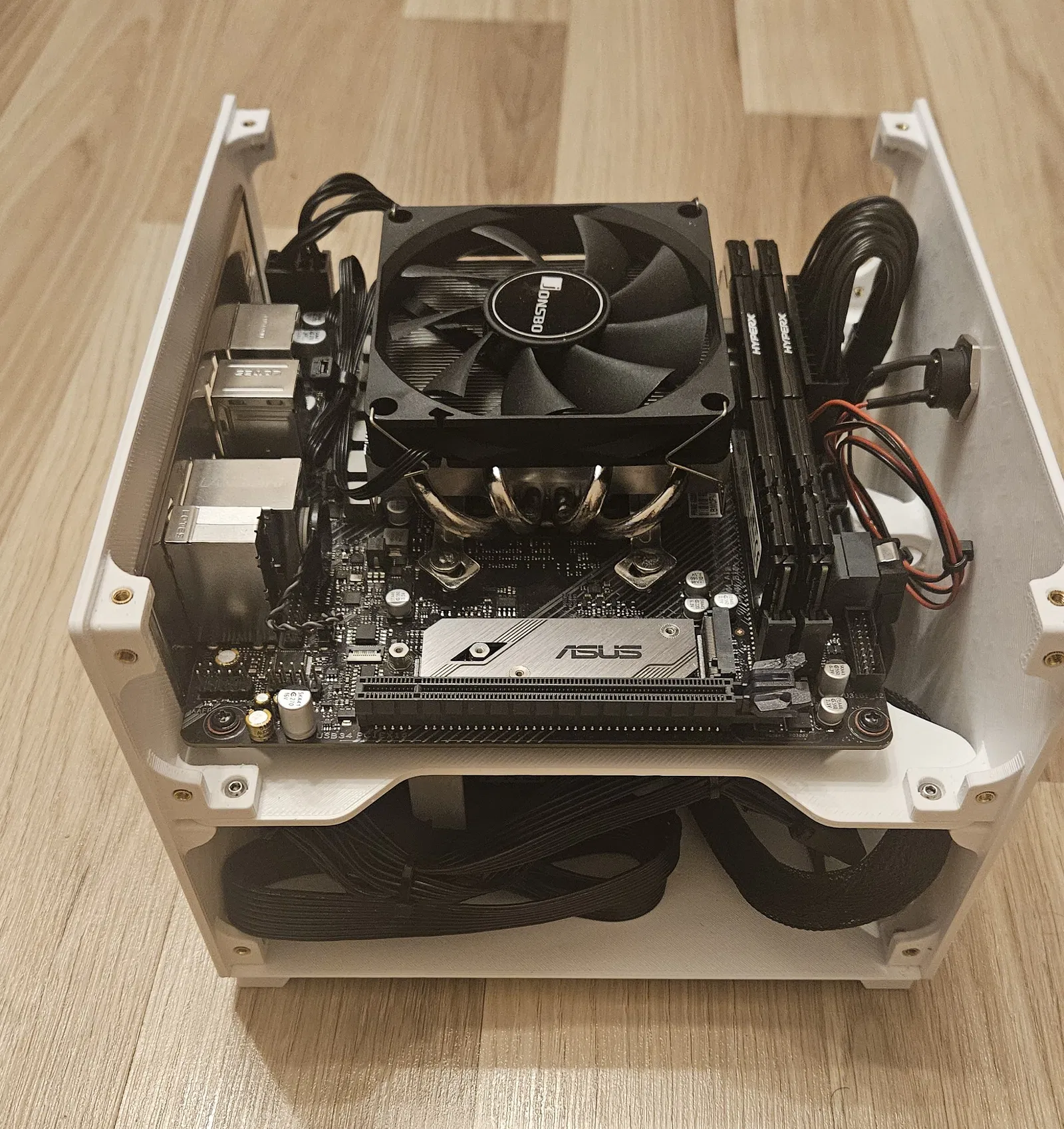

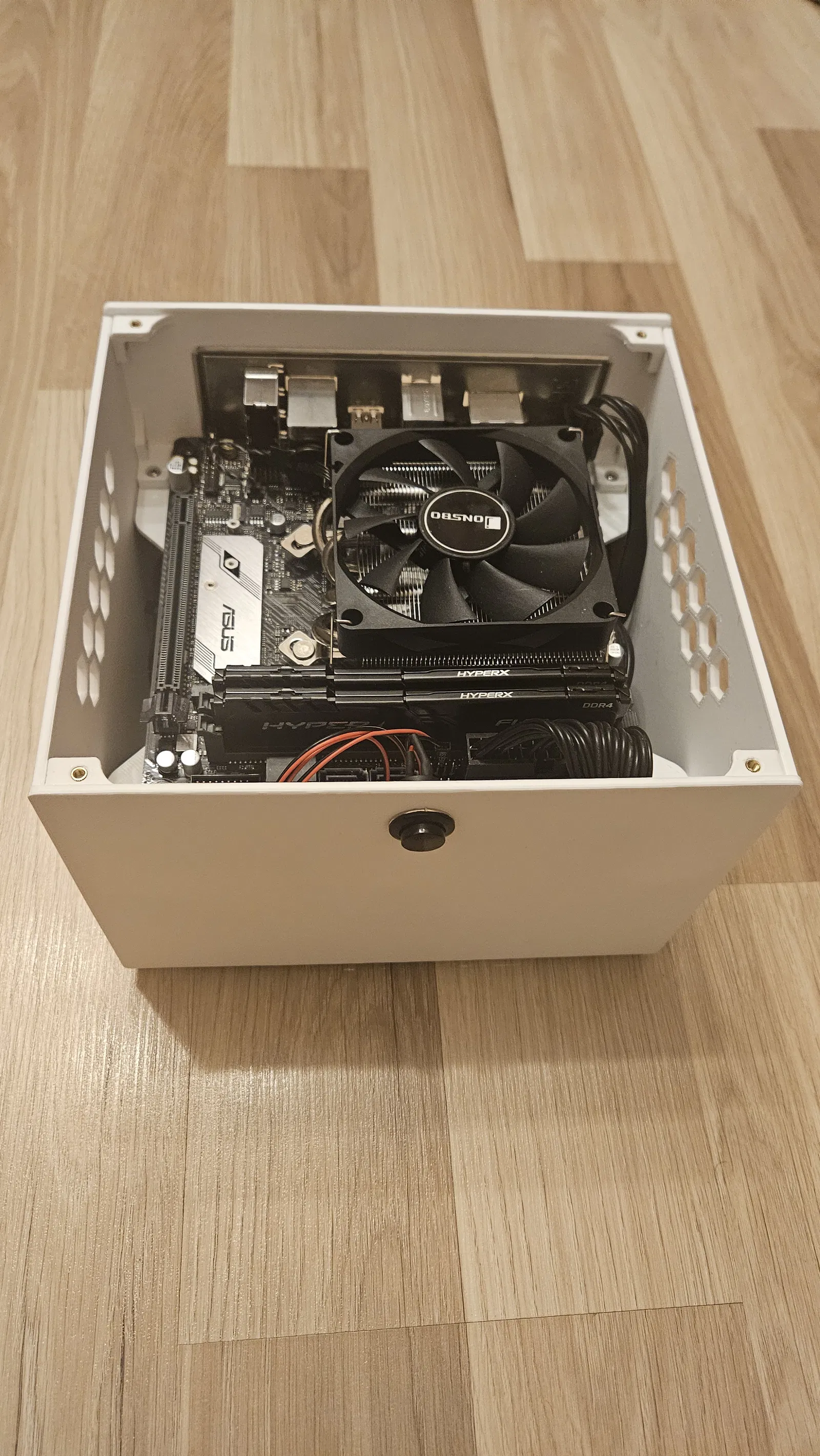

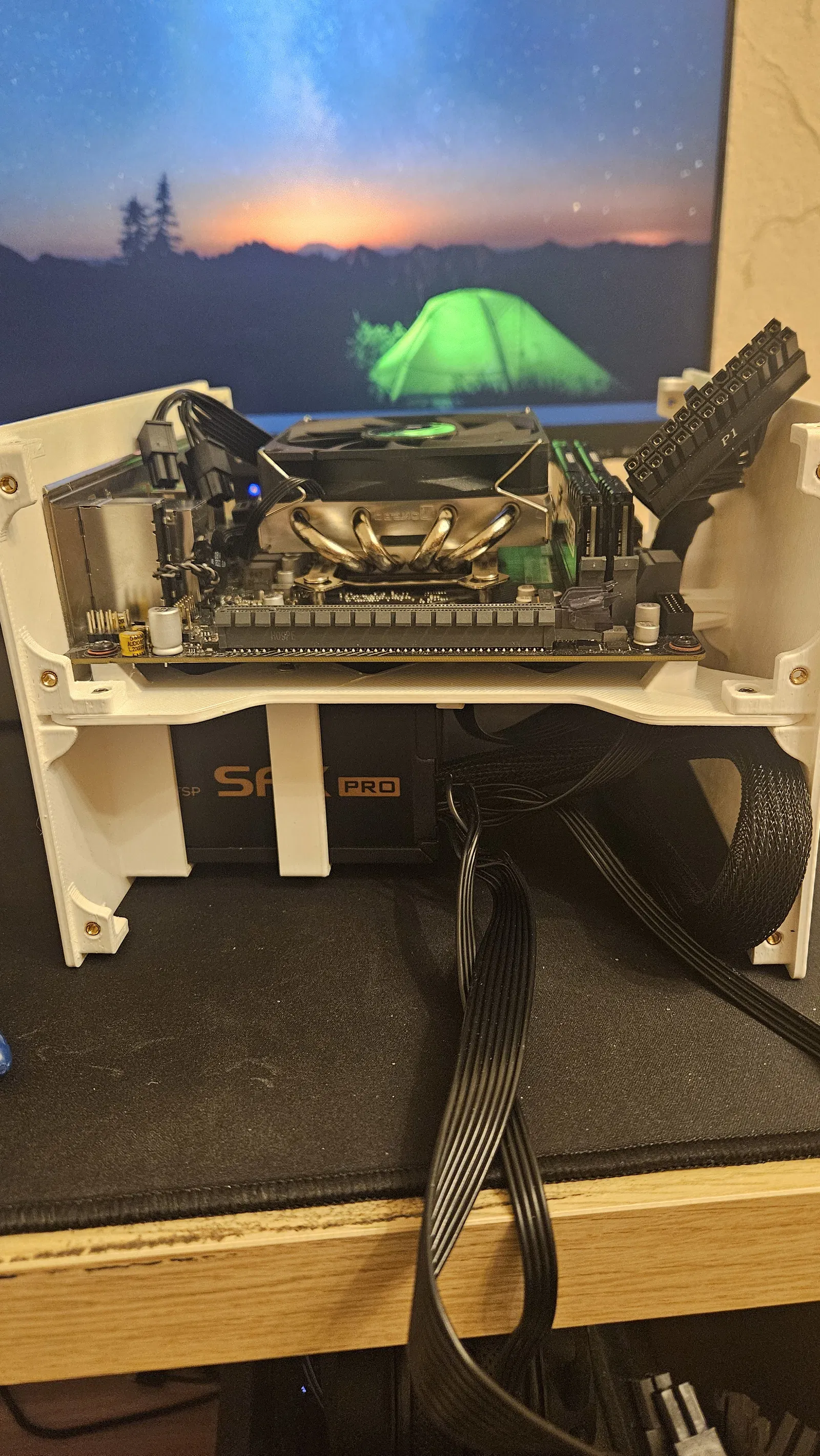

- Lắp motherboard cùng toàn bộ linh kiện máy tính
- Đi dây và cắm hết các cáp

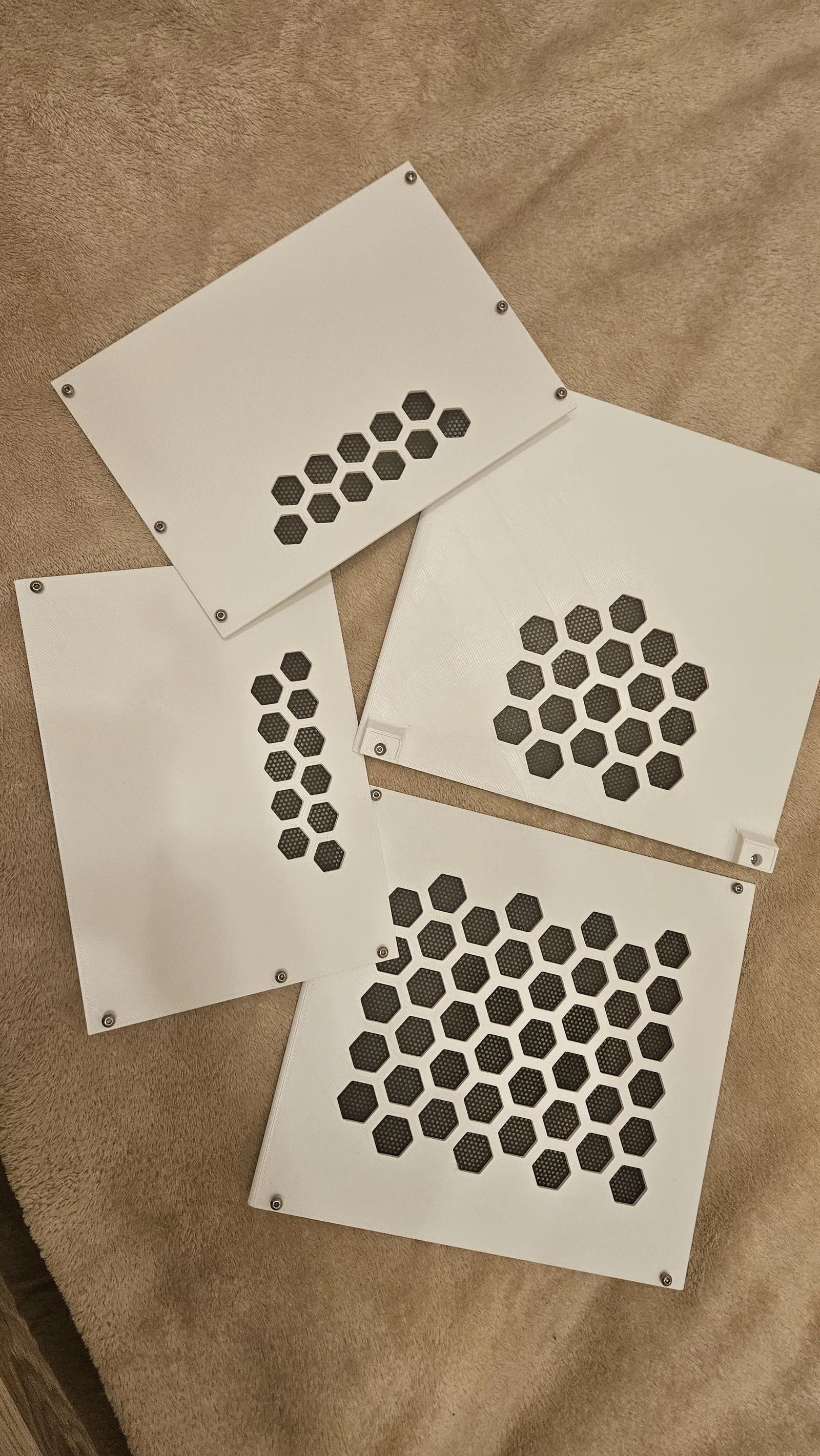

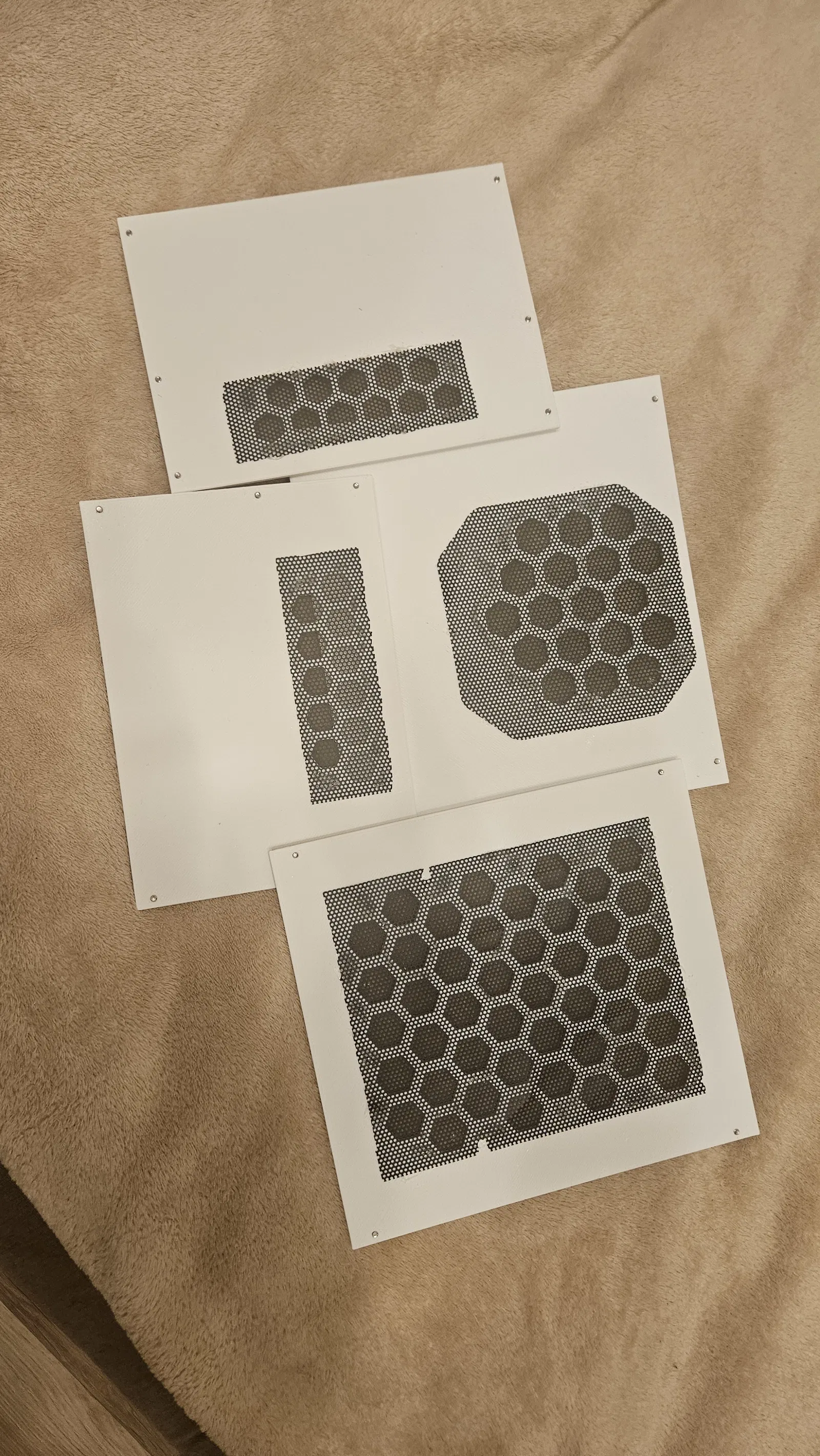

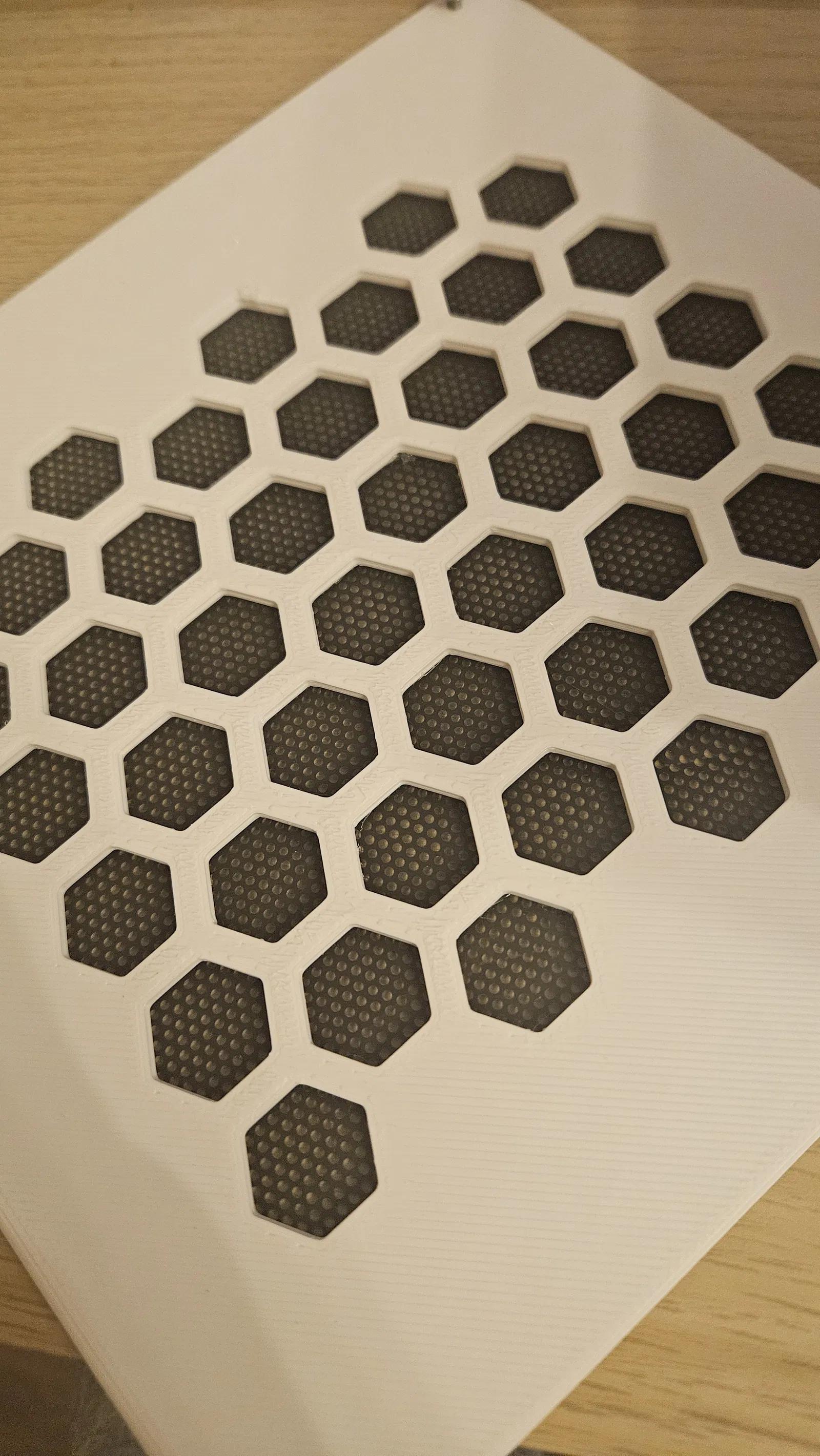

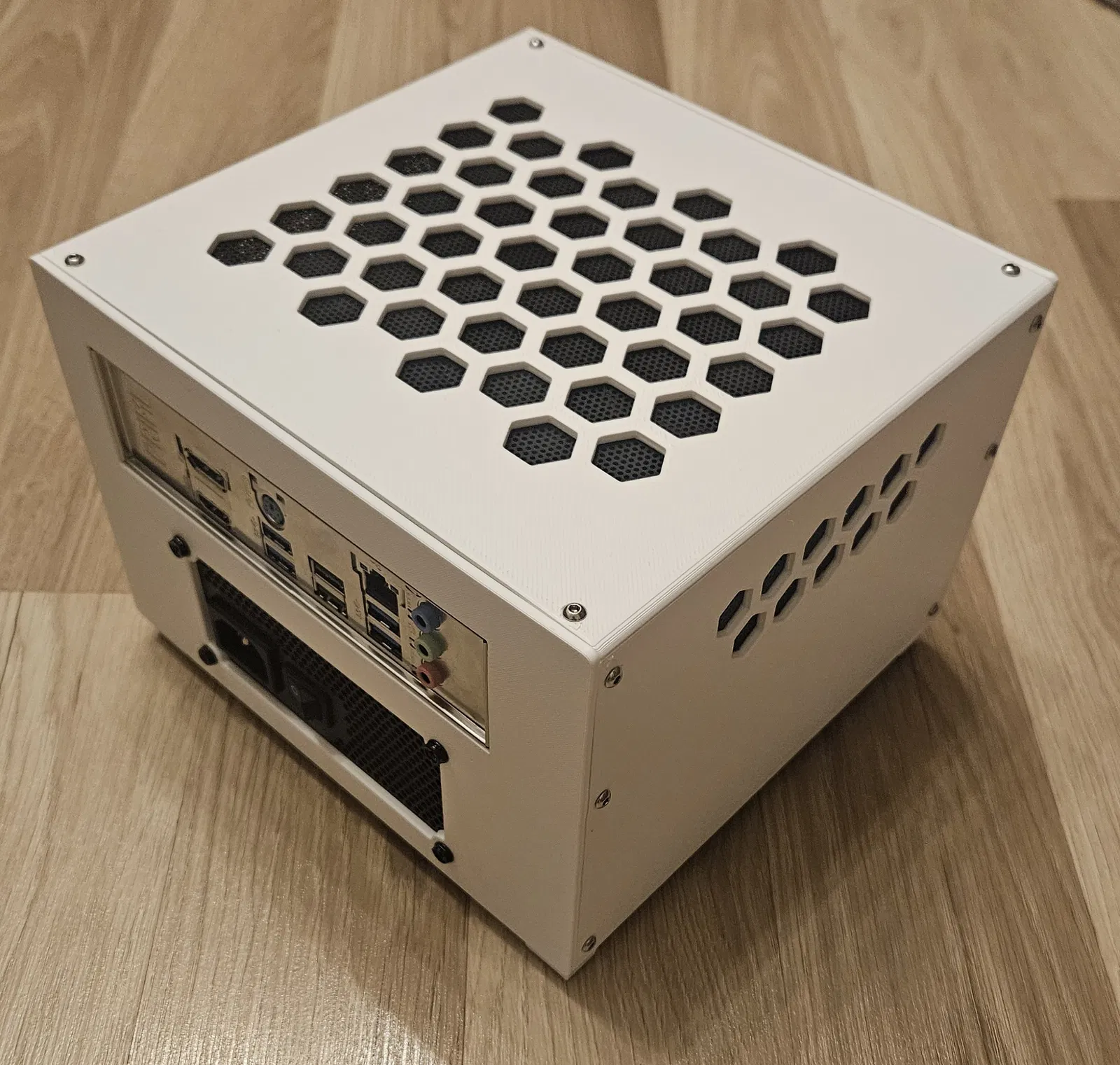

- Dán lưới lọc lên các tấm top, bottom và các tấm hông case
- Bắt các tấm top và bottom
- Bắt các tấm hông case

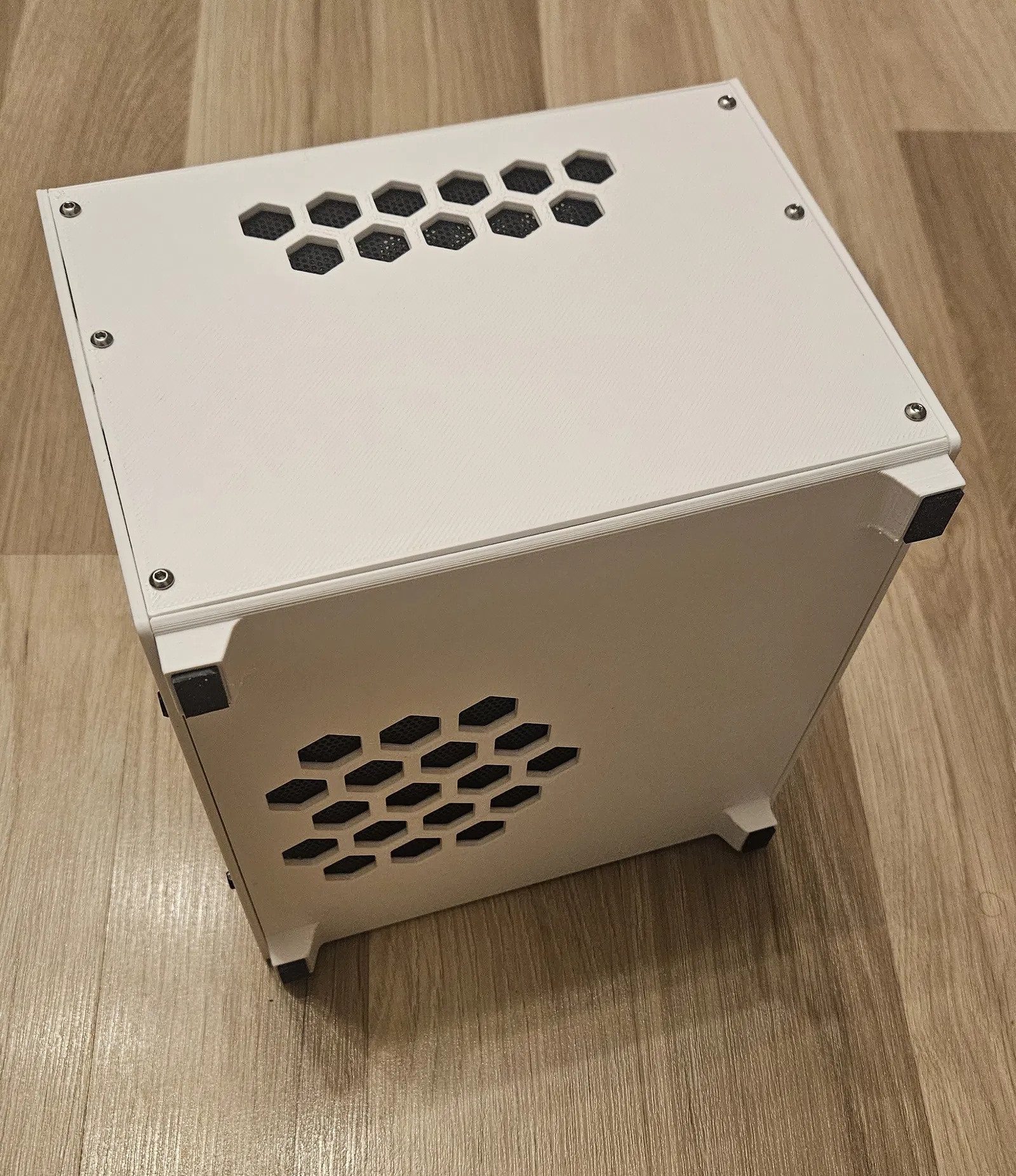

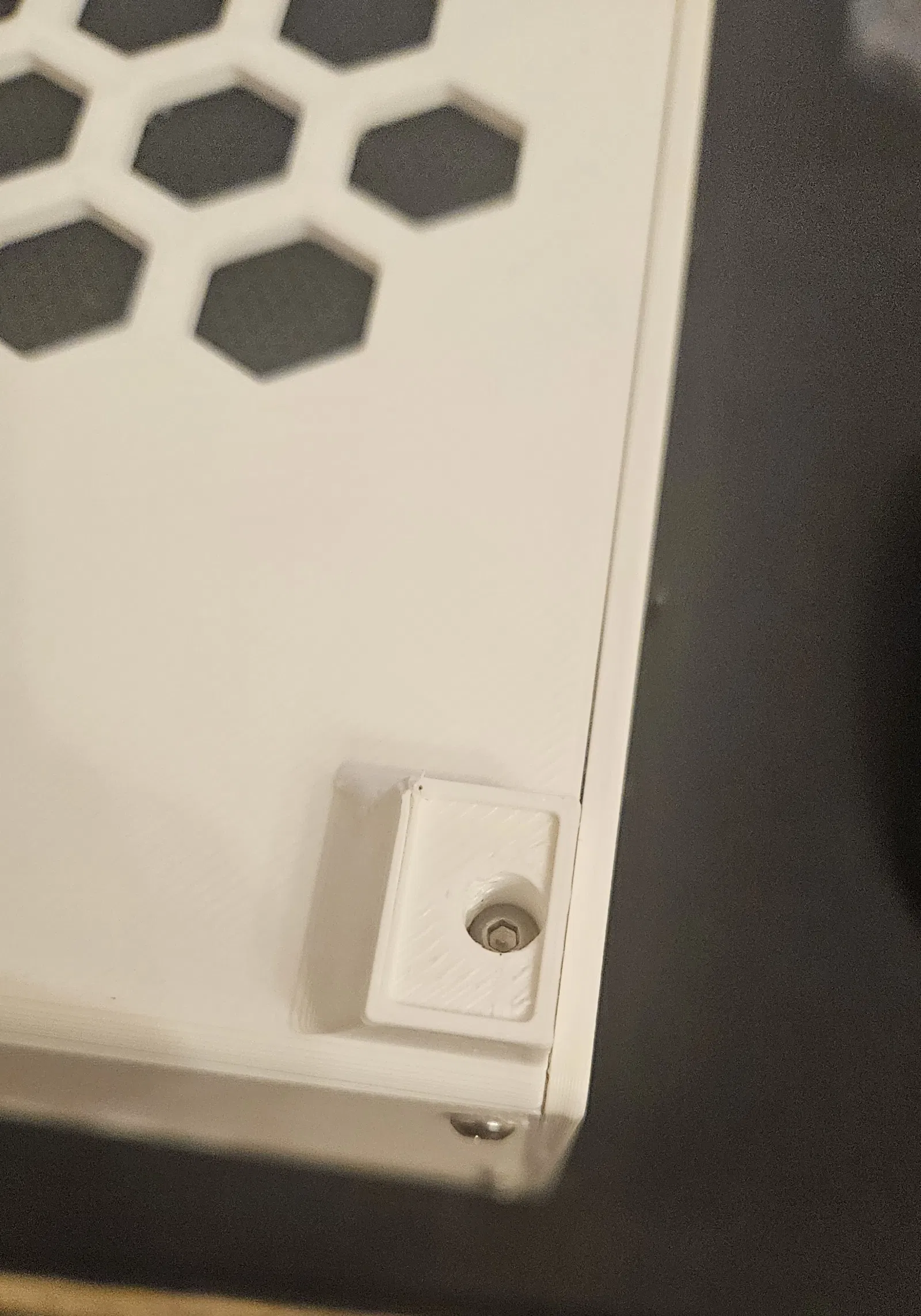

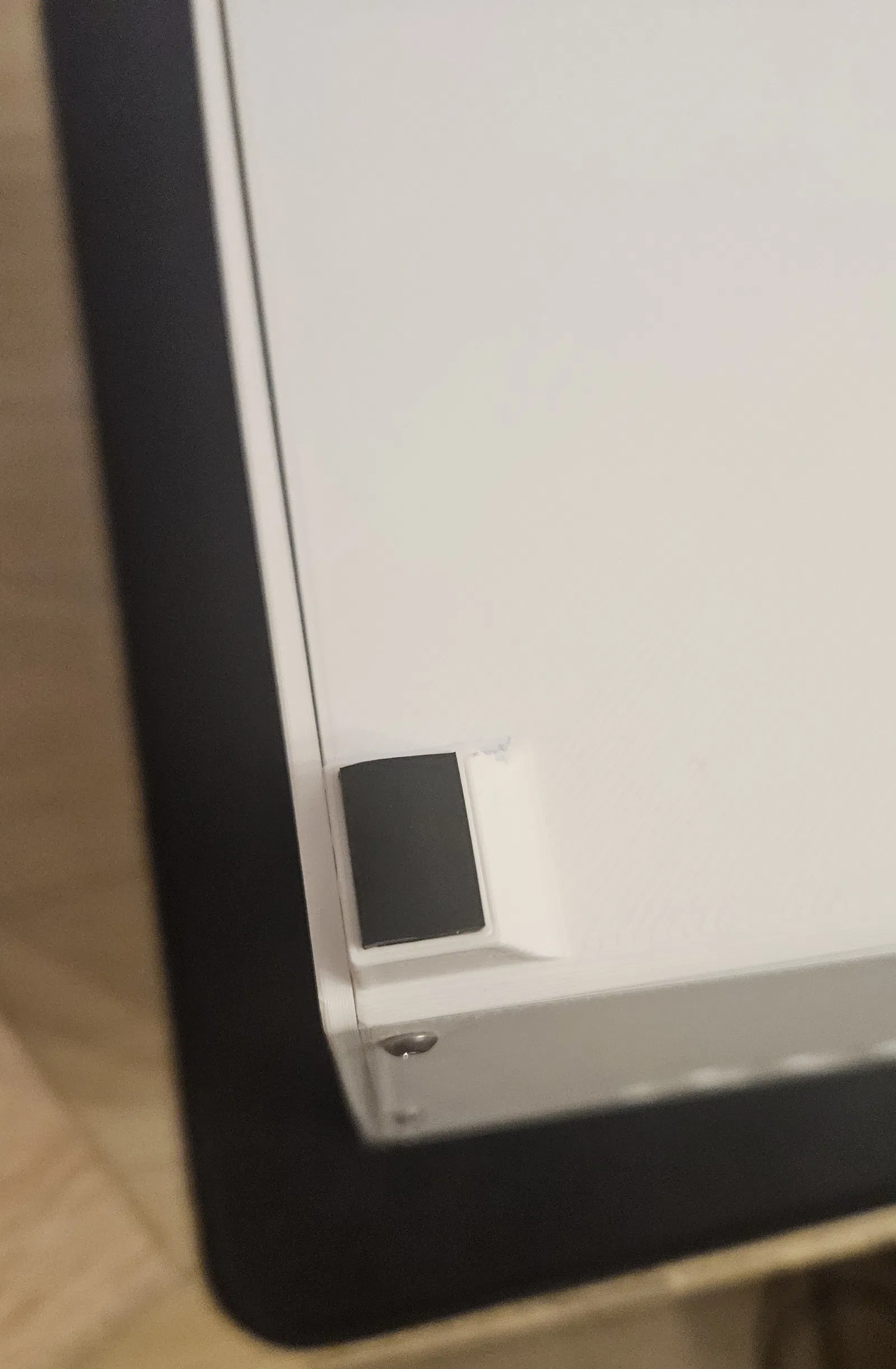

- Dán chân cao su dẹt vào các trụ (standoff) của tấm đáy.
Mình cần một máy APU nhỏ để dùng cơ bản. Do bàn mình ít chỗ, mà case ITX thì giá cũng hơi chát, nên mình quyết định in và tự ráp một cái từ mớ linh kiện PC còn dư.
Cấu hình PC:
- Motherboard asus prime a320I-K
- CPU ryzen 3400g
- RAM hyperx fury 8gb
- Tản CPU Jonsbo HP-400S
- PSU FSP sfx pro 450w
- SSD sata corsair force le 120gb
Nhiệt độ CPU khi stress test tối đa không gắn case: 71c, khi gắn case có lưới lọc: 76c
Mong nhận được câu hỏi và góp ý của mọi người.
