Con đội vít (Screw Jack)
Mẫu Screw Jack gồm 4 kích cỡ khác nhau, dùng cơ cấu vít đơn giản. Bộ phận gồm base, screw và saddle, in với 6 wall thickness và thường không cần support. Lưu ý: không có xác nhận tải an toàn, không khuyến nghị dùng cho tình huống nguy hiểm.
Mô tả

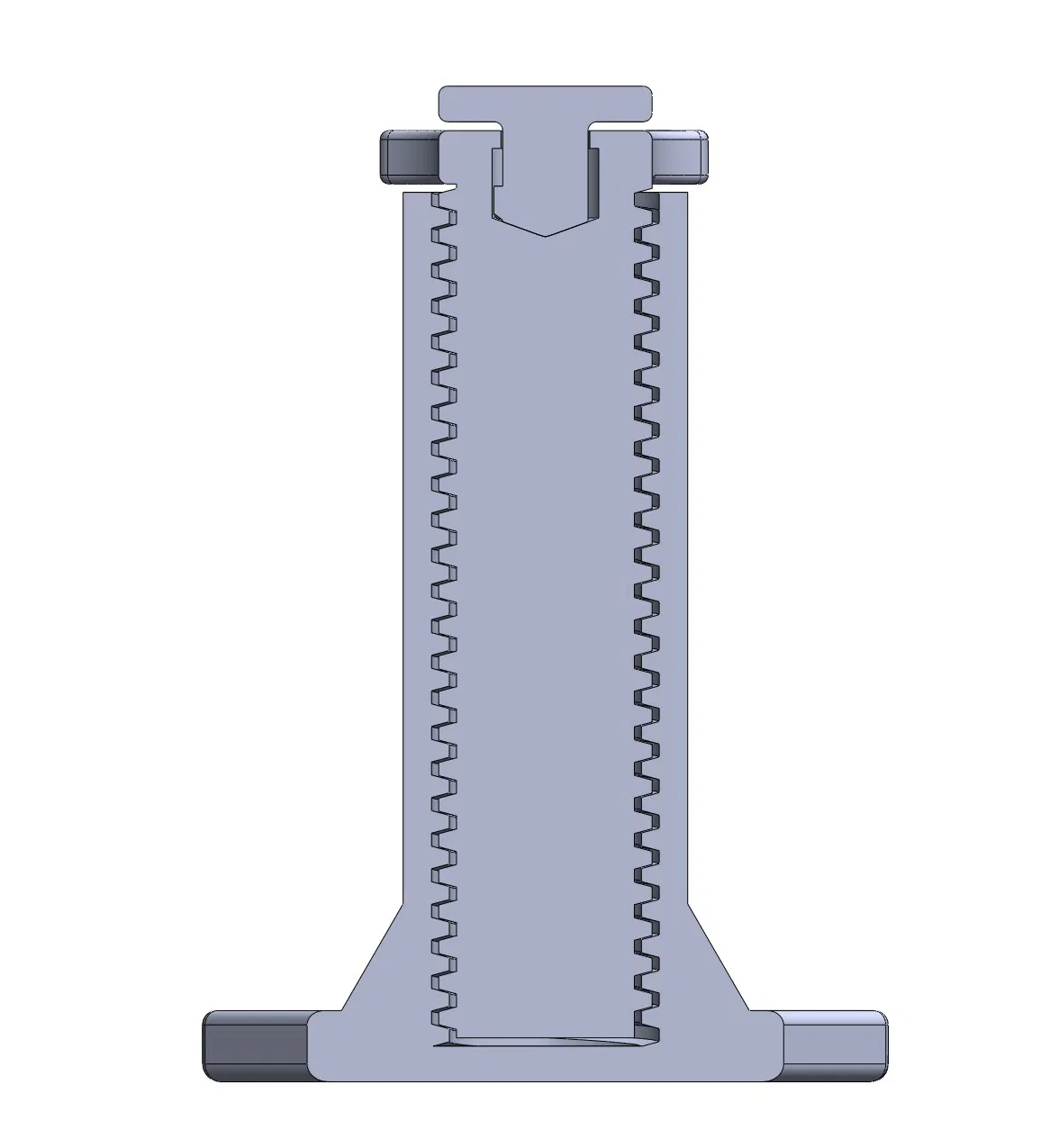

Dưới đây là 4 kích cỡ con đội khác nhau, hoạt động với thiết kế vít (screw) đơn giản. Bạn sẽ cần 1 phần đế (base), 1 con vít (screw) và 1 phần yên/đầu tì (saddle).

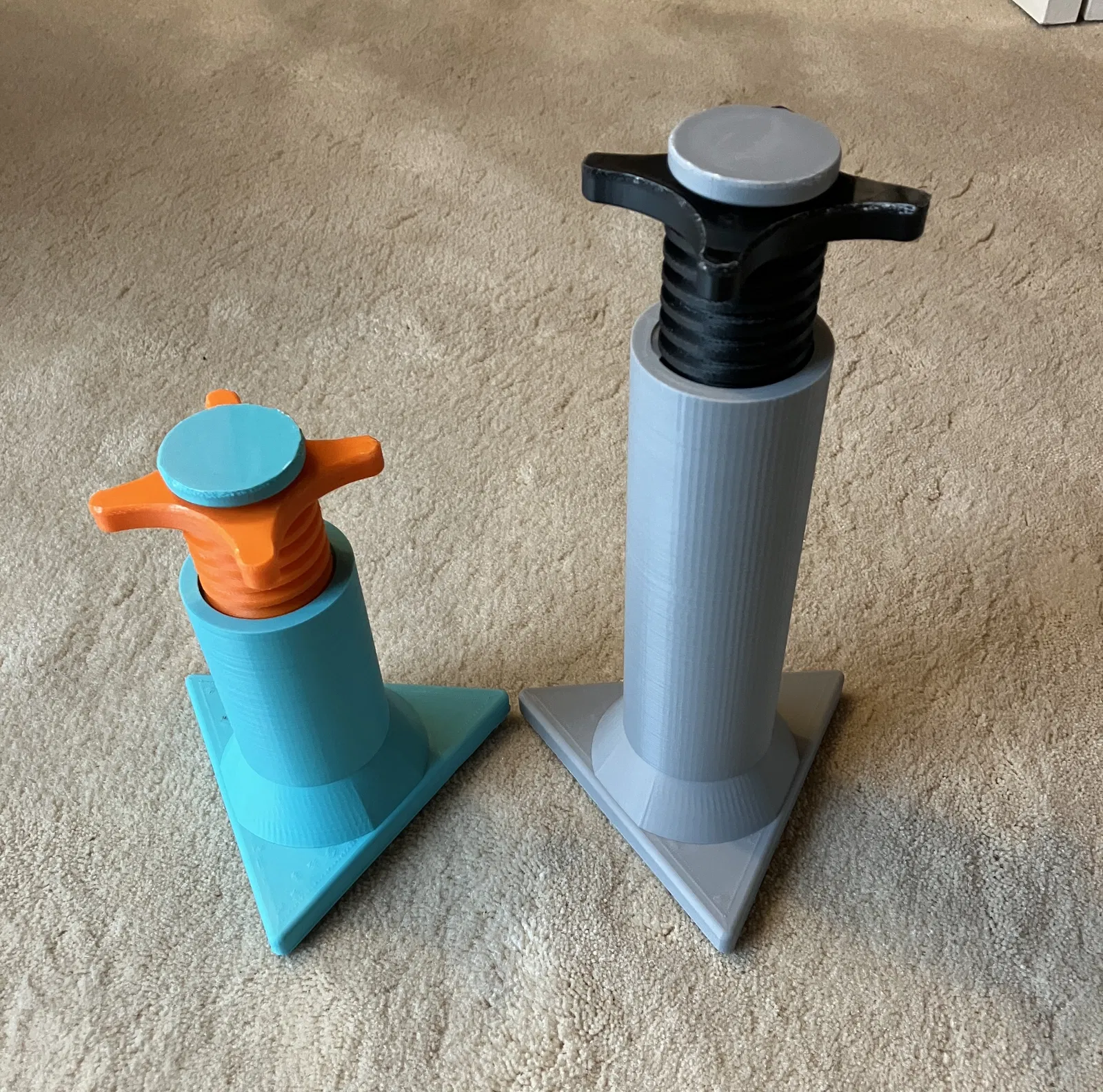

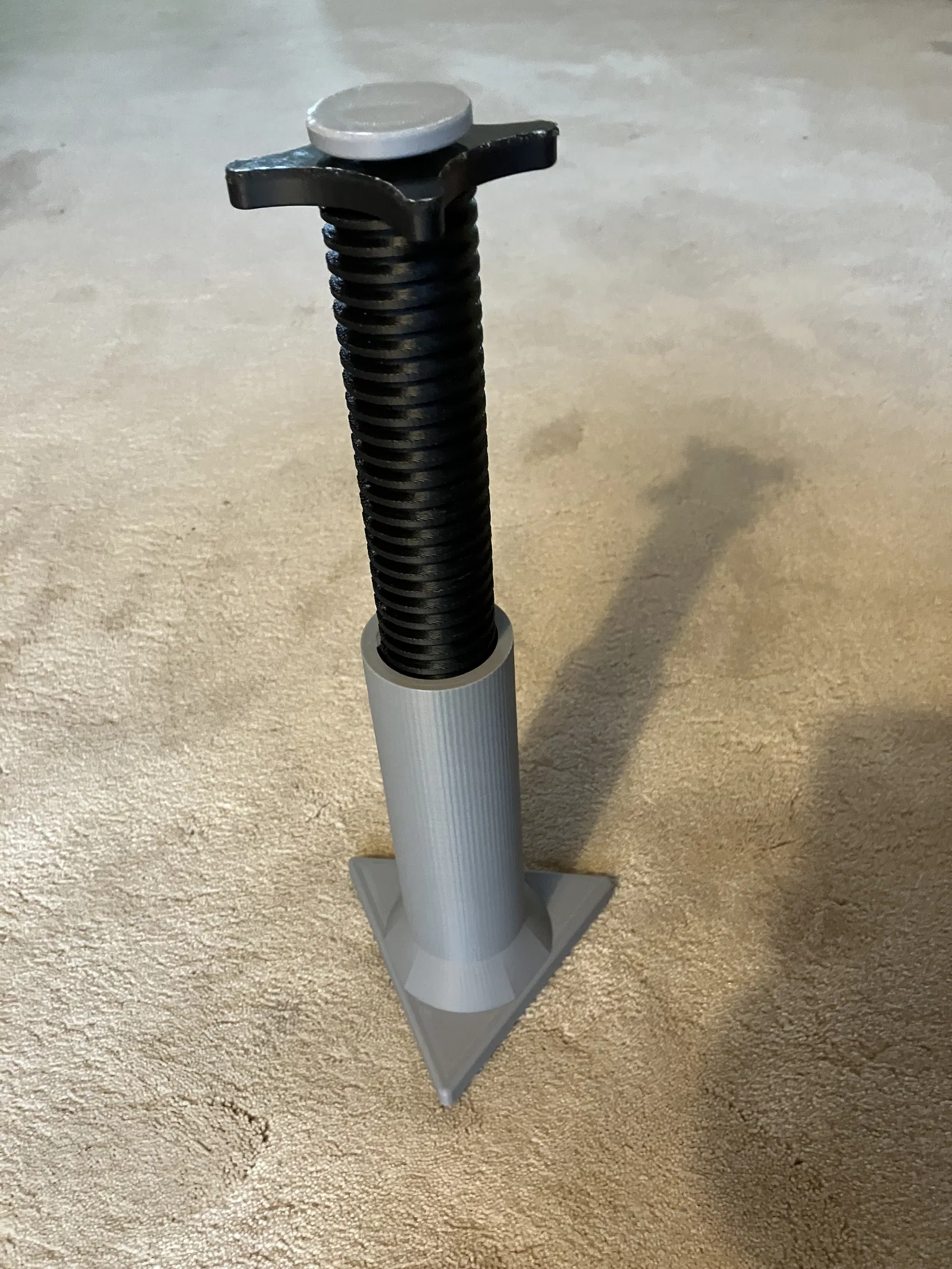

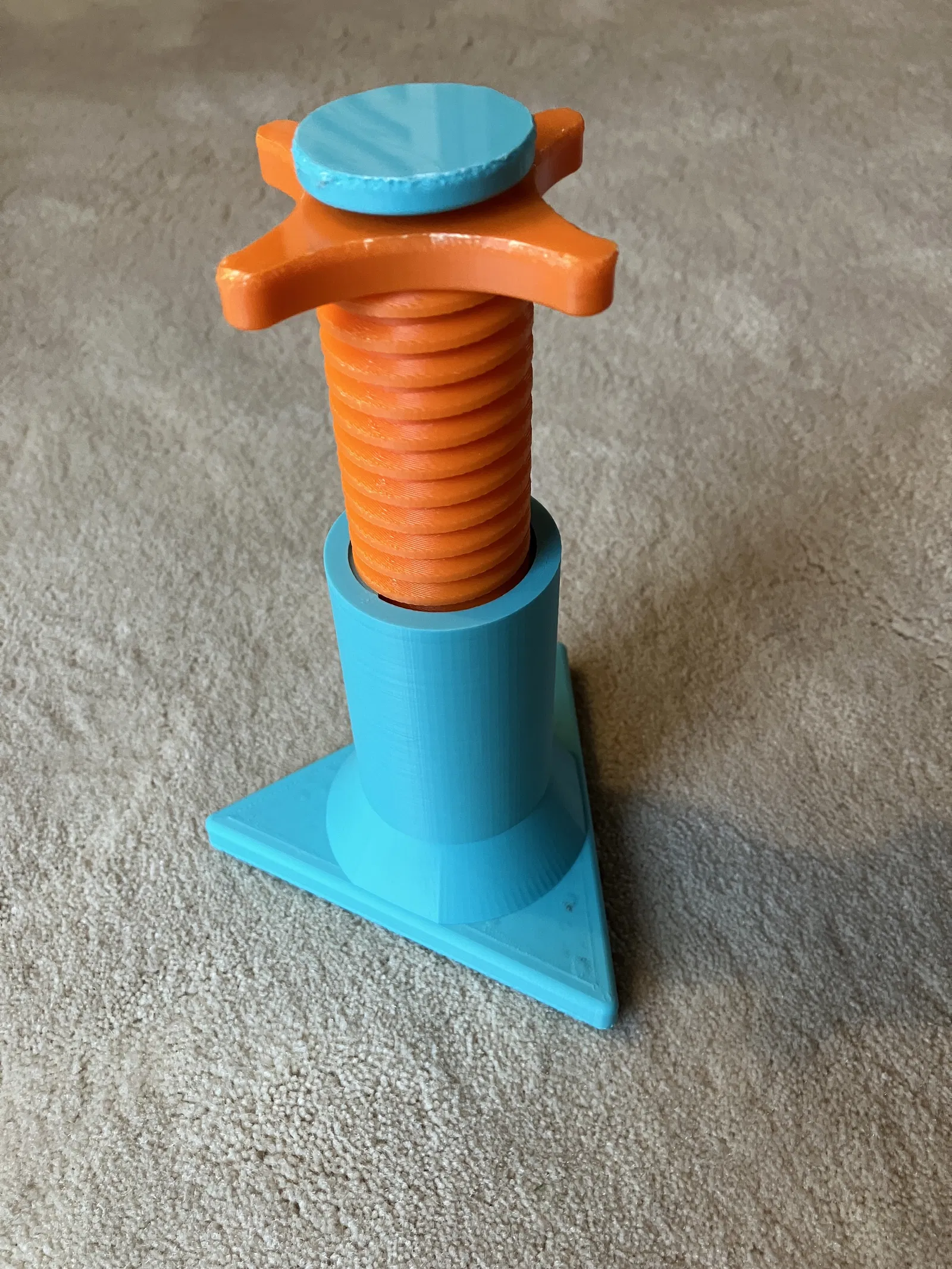

Có 4 kích cỡ. 5_8 nghĩa là con đội cao 5 inch khi vặn vào hết cỡ, và cao 8 inch khi con vít được vặn vào đế thêm 1 inch. Vậy thực tế nó sẽ nâng từ 5 lên khoảng 8 inch. Tương tự, bộ screw và base cỡ 8_14 sẽ nâng từ 8 inch lên 14 inch. Bạn có thể trộn lẫn các phần nếu muốn, nhưng sẽ không đạt được hết hành trình (range) tối đa của cả hai phần.
Mình in mẫu với 6 wall thickness và bạn không nên cần support. Mẫu của mình ra ổn, không cần support.
Nói trước cho rõ: mình không cam kết bất kỳ mức tải làm việc an toàn (safe working load) nào cho con đội này, và mình không khuyến nghị dùng nó trong bất kỳ tình huống nào mà nếu nó hỏng có thể gây nguy hiểm cho sự an toàn của bạn hoặc người khác.

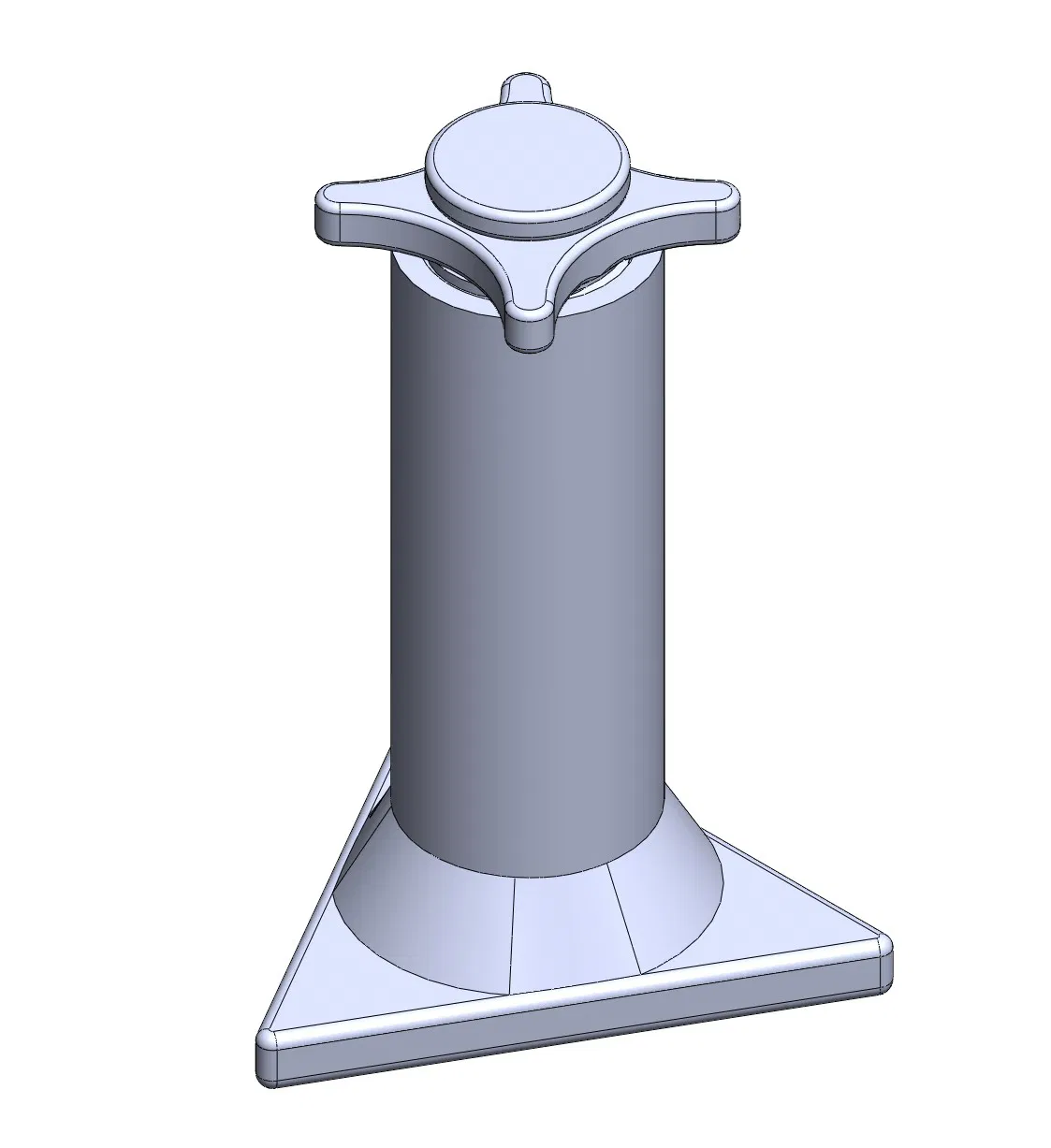

Mình thiết kế mẫu này bằng Solidworks.
