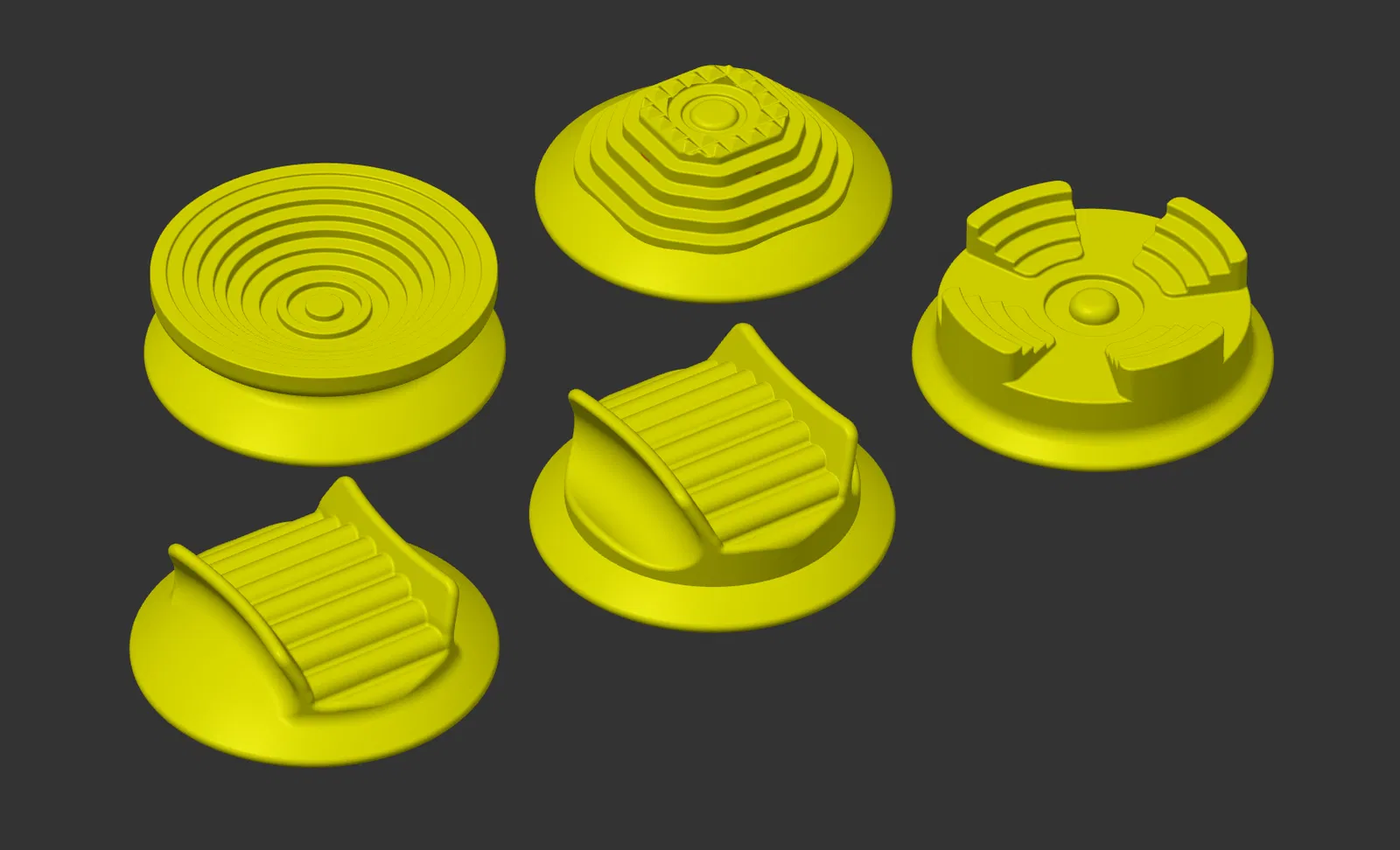

VKB STECS / MCG-U TDC Hat Button Cap Pack v1.1

VKB STECS / MCG-U TDC Hat Button Cap Pack v1.1
Tạo bởi John5
CC BY-NC-SA 4.0

Xin gửi lời cảm ơn đặc biệt đến một thành viên ẩn danh trong VKB Discord đã hỗ trợ đo đạc kích thước của OEM VKB MCG-U hats.

Lưu ý: Nếu không làm đúng hướng dẫn in FDM thì rất dễ bị tình trạng không lắp được hat button cap.

*******************************************************************

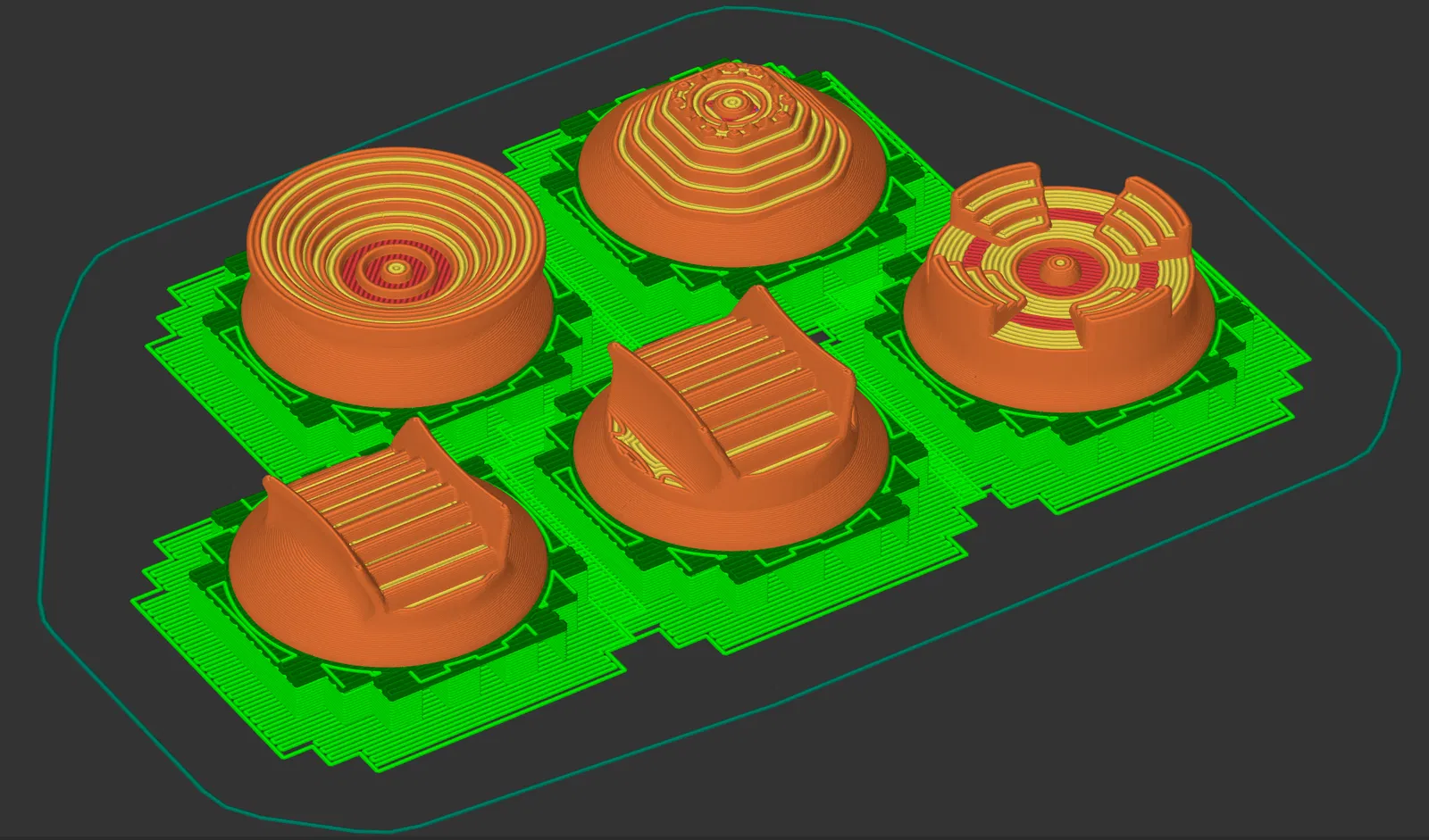

HƯỚNG DẪN IN 3D FDM:

1. In với hướng 'stem' quay xuống, phần bề mặt tactile hướng lên trên.

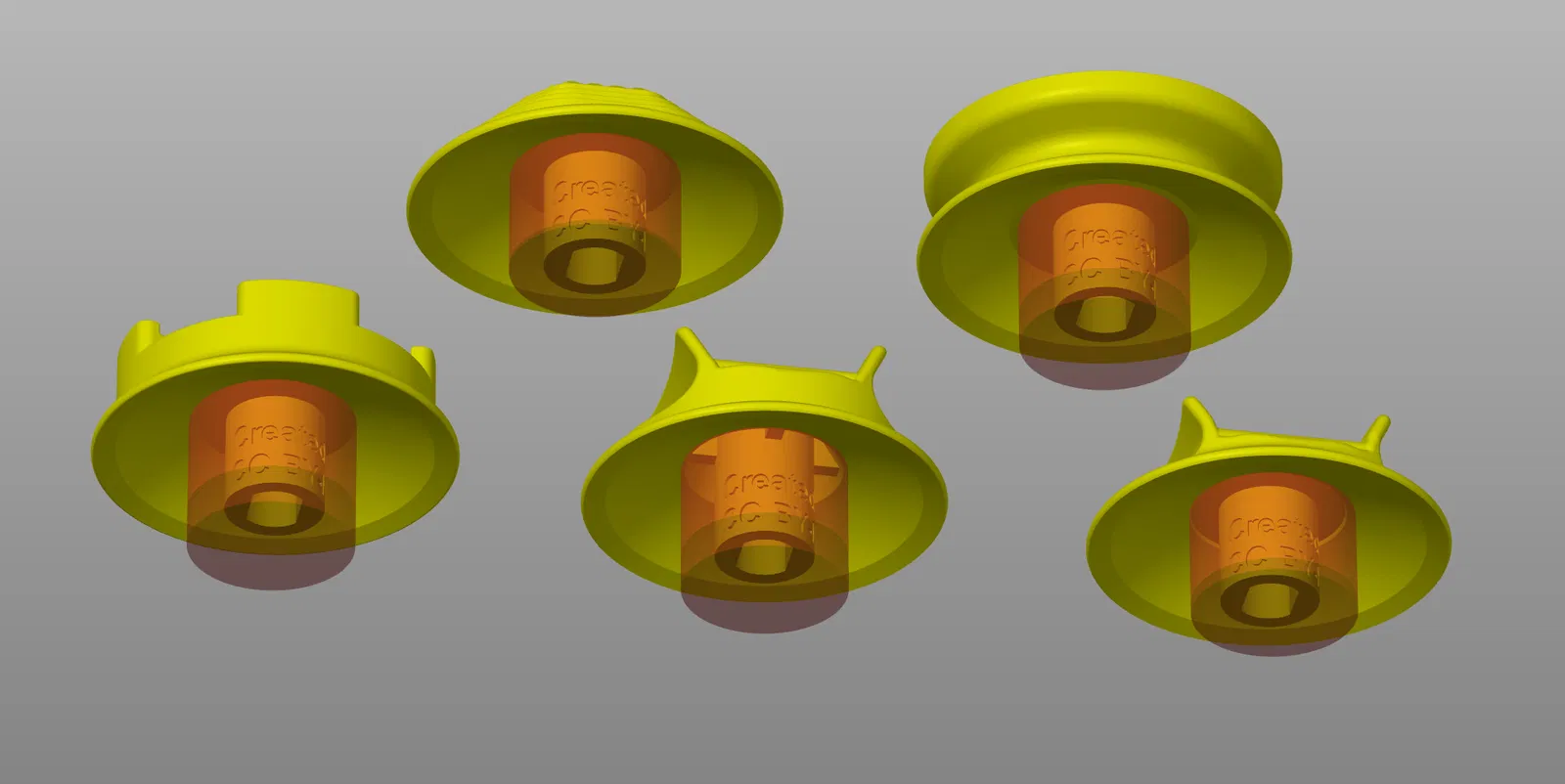

2. Tạo support blocker hình trụ 10x10, đặt đúng tâm theo trục giữa.
3. Chỉ thêm support “on build plate only”.
4. In với brim >4mm.
5. In với layer height tối đa 0.16mm (khuyến nghị 0.12).
6. In với >4 perimeter walls.
7. In với 100% infill.
8. Nếu dùng PrusaSlicer, chọn perimeter generator “Arachne”.
9. Cẩn thận khi gỡ support để tránh làm hư phần 'skirt' dạng cầu.

*******************************************************************

Nhật ký cập nhật:

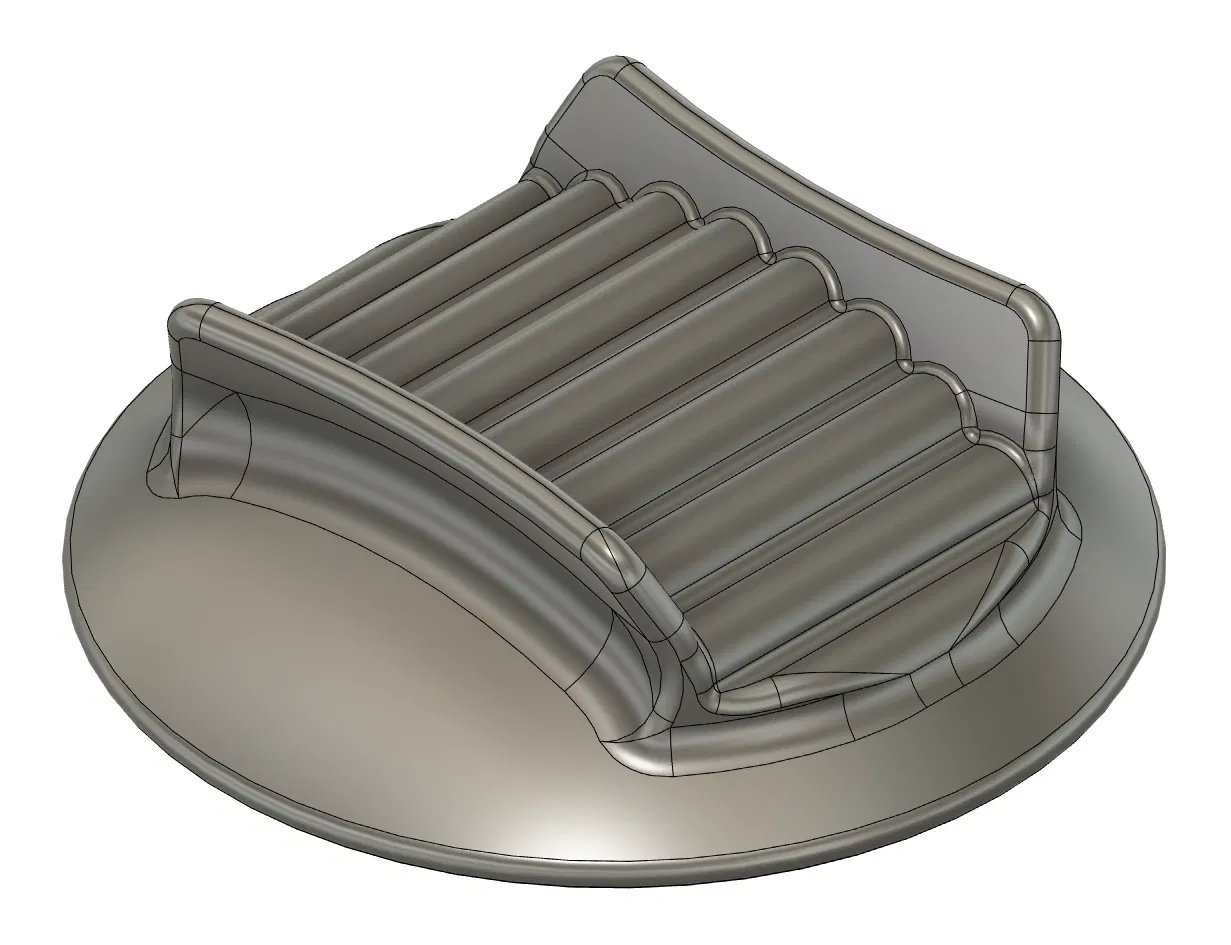

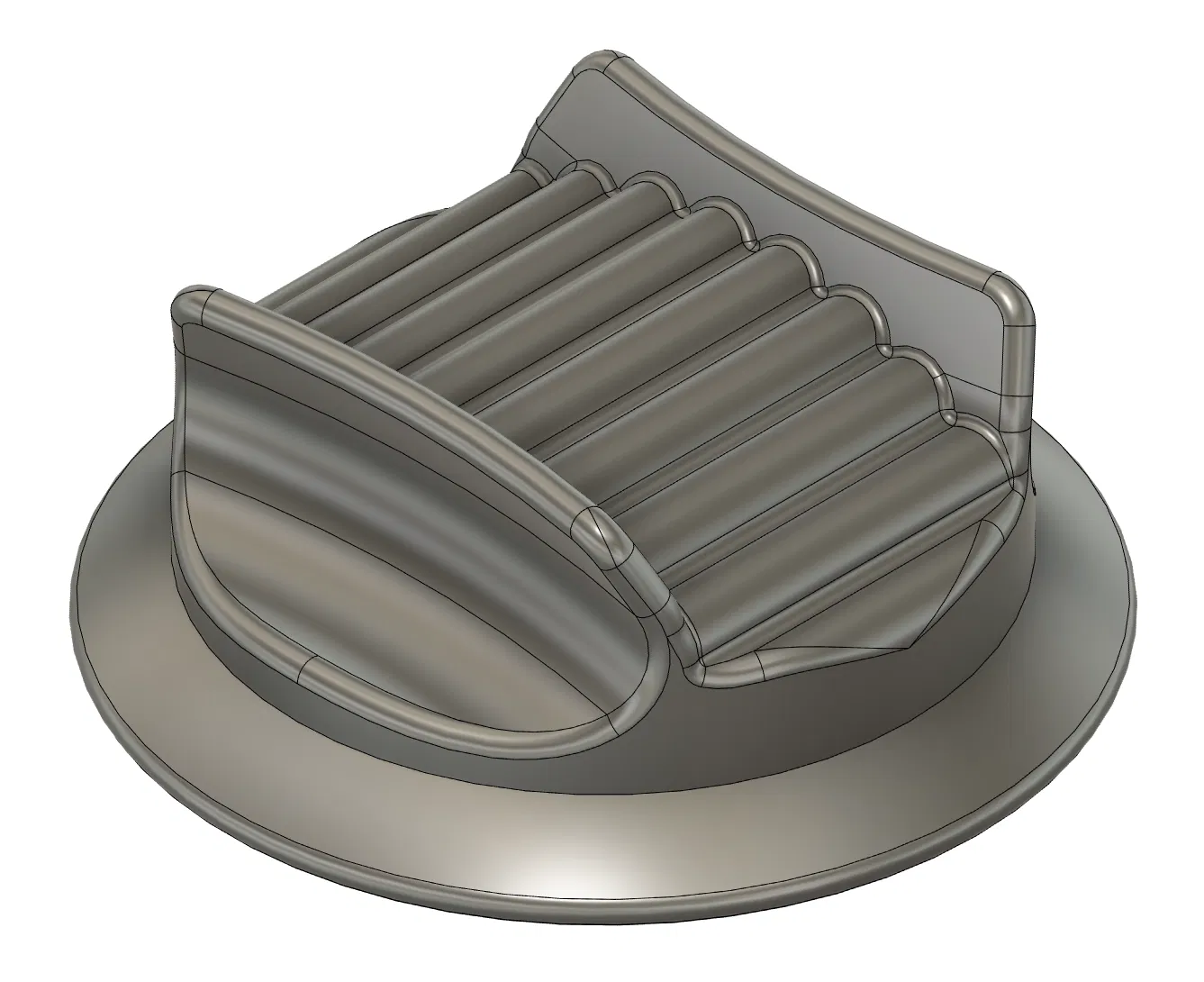

v1.1 - Tăng kích thước fillet ở phần dome cạnh ngắn để ngón cái thoải mái hơn. Thêm các biến thể 90 độ.
