Voron 2.4 Back Gantry PG7 Umbilical Mount
Mount PG7 dạng 2 chi tiết cho Voron 2.4, tối ưu low-profile để đi dây umbilical gọn hơn, tránh sát Z belt và có thể bỏ hẳn Z cable chain/drag chain. Có cover plate giữ dây phía sau, dễ quản lý dây.
Mô tả

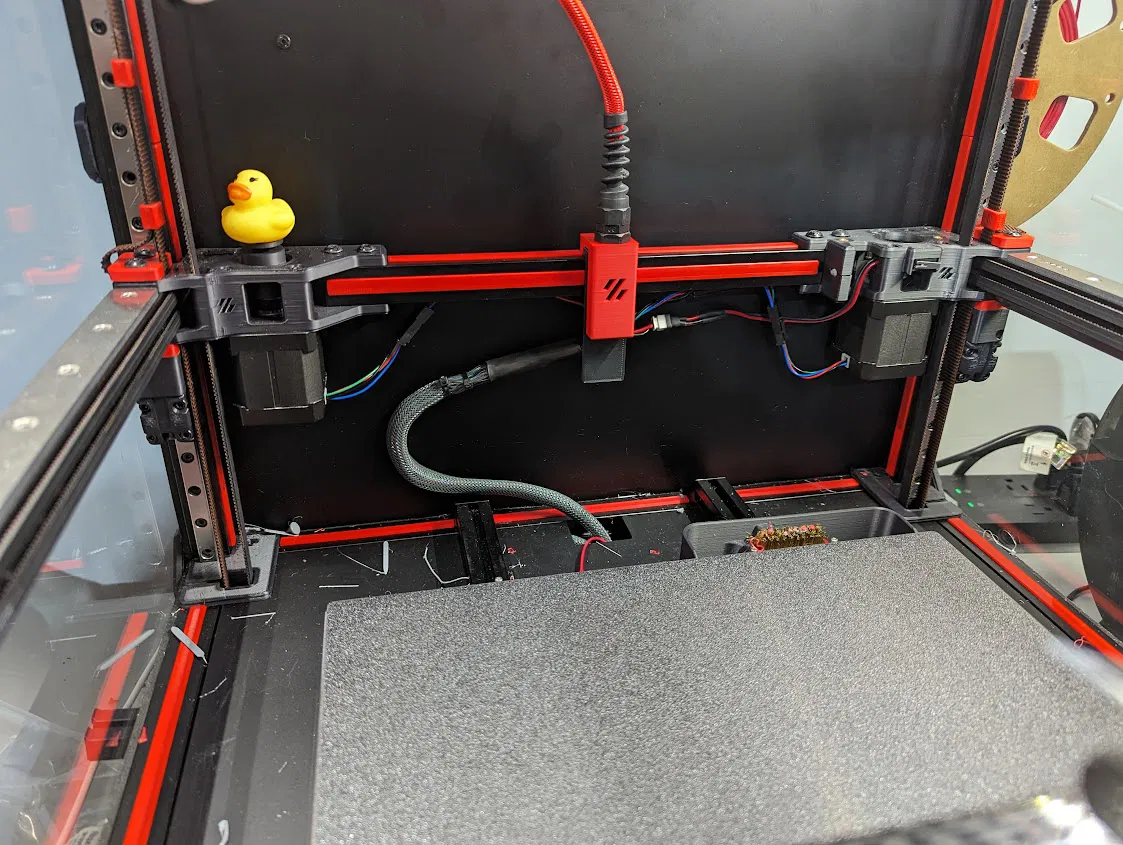

Mình làm mẫu này vì không thích dây umbilical đi về A drive bracket: nó nằm sát với dây curoa Z quá, với lại bắt buộc phải kéo dây dài hơn. Lý do nữa là để mình tháo luôn phần Z cable chain còn lại và chuyển sang đi dây umbilical từ mount này xuống đáy máy in — giờ thì mình hoàn toàn không còn dùng drag chain nữa.
Mình làm tấm Cover Plate đủ dài để giữ dây nằm phía sau, và thực tế dùng ổn, giữ dây đúng vị trí khi cần.
Nhìn vào model là thấy mình thiết kế low-profile tối đa có thể. Với các sợi dây mình đang dùng thì đi dây rất dễ, nhưng nếu bạn chạy dây quá dày hoặc quá nhiều vì lý do nào đó thì có thể sẽ bị kẹt do kích thước lỗ mở. Mình cũng khuyên bạn nên kiểm tra phần crimp của dây, tránh trường hợp đầu cos/đầu bấm làm dây không luồn qua được.
Phần cứng cần có:
- PG7 cable gland
- Mình không nhớ con ốc M3 mình dùng dài bao nhiêu, nhưng là đồ dư trong bộ LDO kit
- 1 M3 hammer head T nut
Hướng đặt in khuyến nghị:
