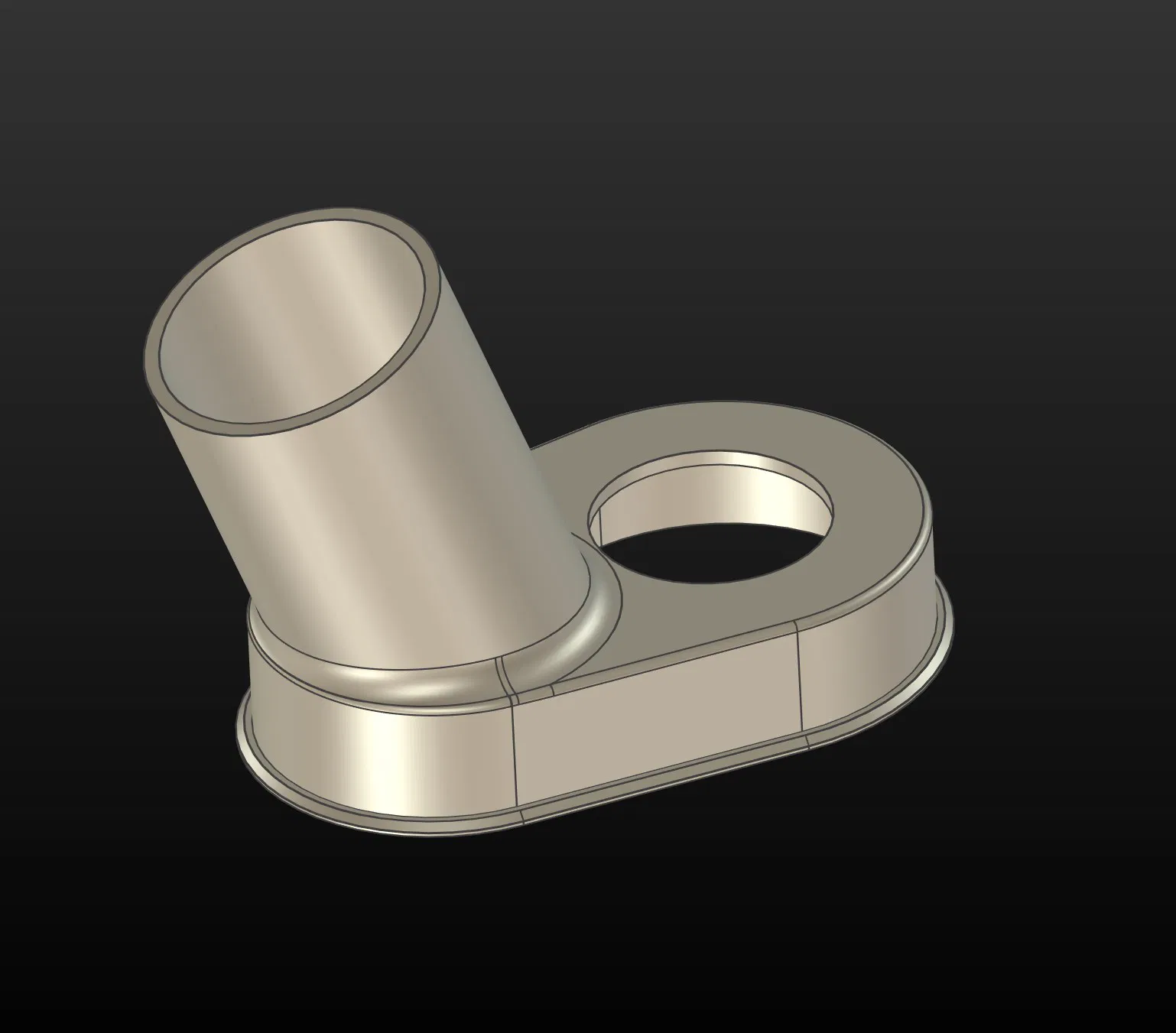

Đầu hút bụi máy hút bụi cho khoan (Vacuum cleaner dust extractor for drilling)

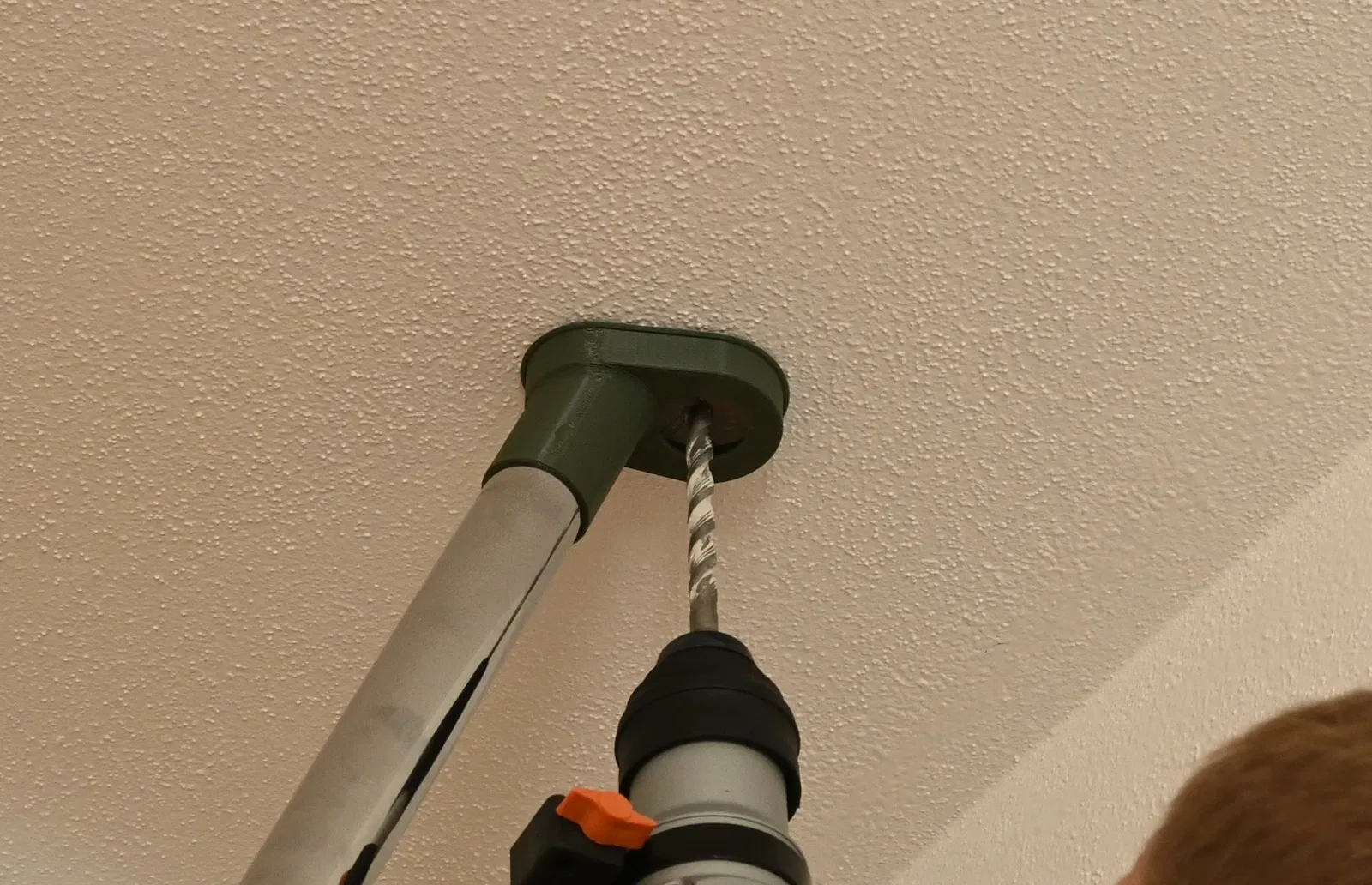

Adapter gắn máy hút bụi để hút bụi khi khoan bê tông, gạch… Thiết kế góc 20°. Có hướng dẫn đo ống và scale trong Slicer để vừa đường kính, kèm thông số in khuyến nghị (PETG, 0.2mm, supports).
Mô tả
Đường kính ngoài cho ống hút bụi của máy hút bụi là 38,5 mm
Đường kính trong là 34,5 mm
Nhớ đo ống của bạn trước khi in để đỡ tốn thời gian và vật liệu!
Nếu ống của bạn khác kích thước và không vừa (nhét vào bên trong hoặc chụp ra bên ngoài), hãy dùng tính năng scaling trong Slicer. (uniform = scale đều tất cả trục)
Ví dụ, nếu đường kính ngoài của ống là 40mm, scale như sau:
34,5 là 100%, và bạn cần 40,2mm nên tăng thêm 5,7mm (có tính dung sai)
5,7mm chia cho 1% (0,345) = 5,7/0,345 = 16,521% tăng thêm
Vậy scale lên 116,52% rồi đo lại trước khi in ;) (bên dưới là ví dụ)
Làm vậy thì ống của bạn sẽ vừa khít vào bộ hút bụi.
Recommended print settings:
- printer: Prusa MK4
- layer height: 0.2mm
- sheet: satin
- nozzle diameter: 0.4mm

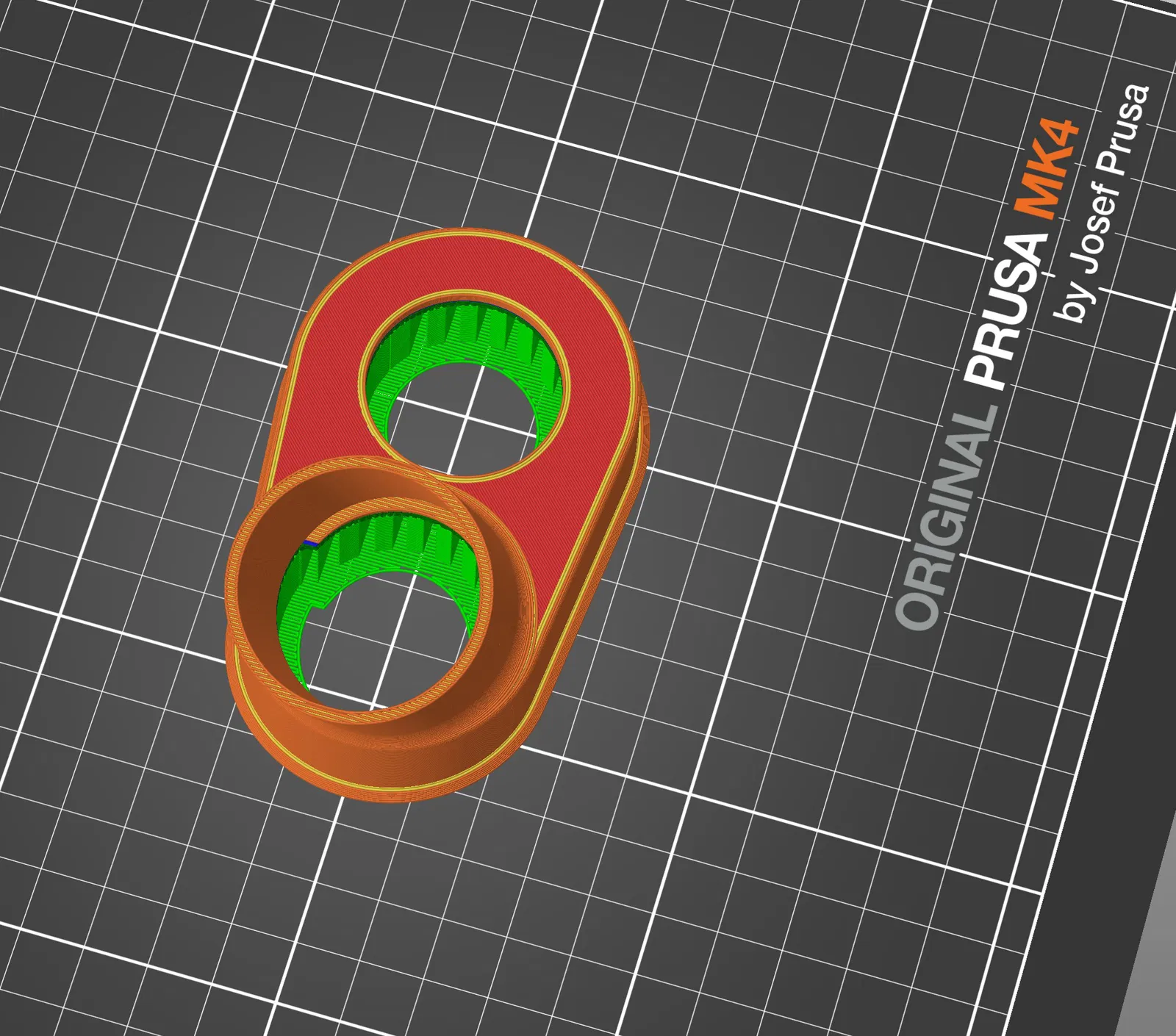

- print orientation: như trong hình
- material: PETG
- supports: cần, như trong hình
- perimeters: 3
Bạn nào muốn ủng hộ mình thì ghé Ko-Fi https://ko-fi.com/kutilman
Mình cũng có thể bán source files nếu bạn muốn tiết kiệm thời gian thiết kế các biến thể.
Liên hệ mình tại đây hoặc qua email ở https://juraj.mriso.com
