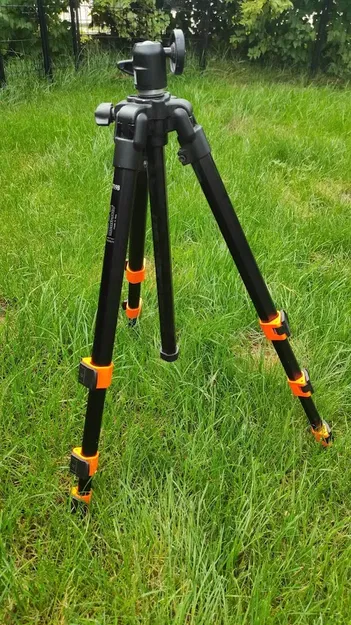

Thay thế kẹp nhựa cho chân máy Manfrotto digi 719B

Các kẹp nhựa trên chân máy Manfrotto cũ của tôi đã trở nên giòn và bị gãy. Do đó, chân máy đã bị cất đi trong vài năm. Là một người tích trữ tự nhiên, tôi chỉ không có đủ nghị lực để cuối cùng vứt nó đi.

Cho đến khi tôi có được máy in 3D. Tôi đã sử dụng dự án sửa chữa này như một bài tập trong khi học các kiến thức cơ bản về onshape. Một vài bản in thử nghiệm và các bộ phận đã vừa hơn so với bản gốc.

Hóa ra việc lắp ráp các bộ phận lại với nhau cần một chút hack. Không thể chỉ đơn giản dùng sức mạnh để đập các thanh bản lề vào vị trí bằng búa. Các kẹp sẽ đơn giản bị gãy. Cần phải nhẹ nhàng áp dụng lực trong khi giữ vị trí của chốt.

Tôi đã phác thảo và in một công cụ tháo lắp chốt đơn giản cho phép tôi nhẹ nhàng áp dụng lực lên các thanh chốt bằng một con ốc. Đây là một quá trình thử và sai với hai hoặc ba nguyên mẫu đã bị gãy nhanh chóng. Phiên bản cuối cùng thì còn xa mới hoàn hảo, nhưng nó đã giúp tôi hoàn thành dự án.

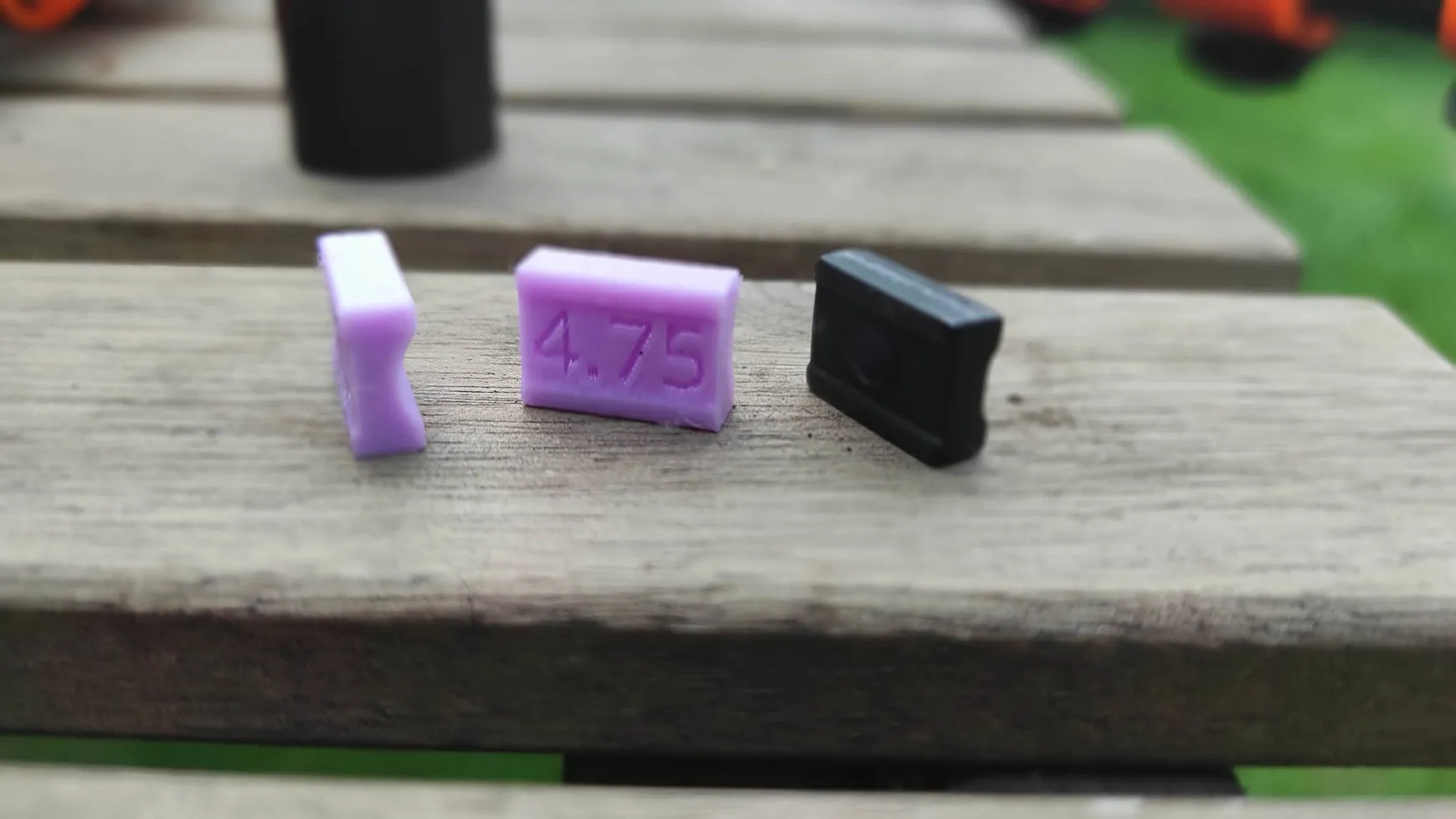

Sự vừa vặn của các kẹp in của tôi hóa ra hơi lỏng lẻo một chút. Điều này đã được giải quyết bằng cách in các miếng đệm ma sát thay thế (một số đã bị thiếu) với các biến thể độ dày khác nhau.

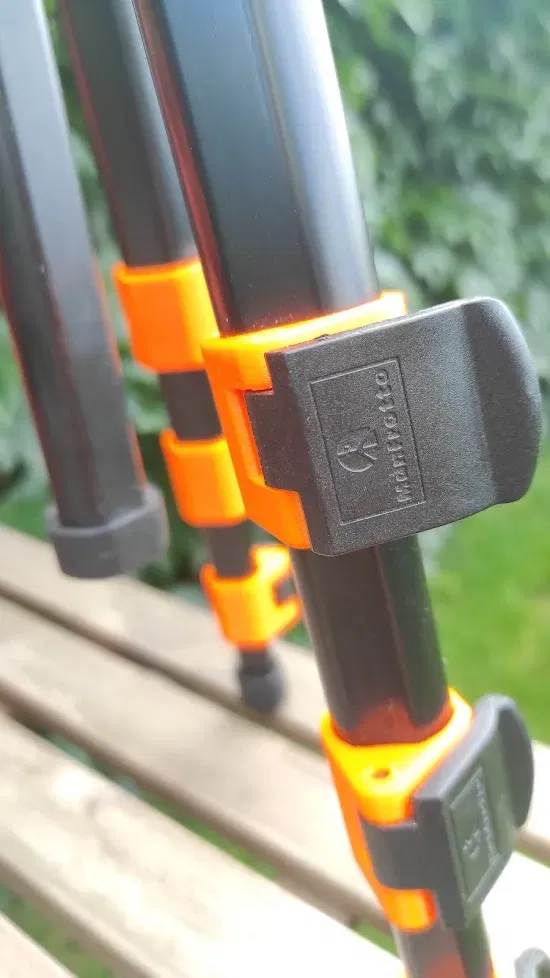

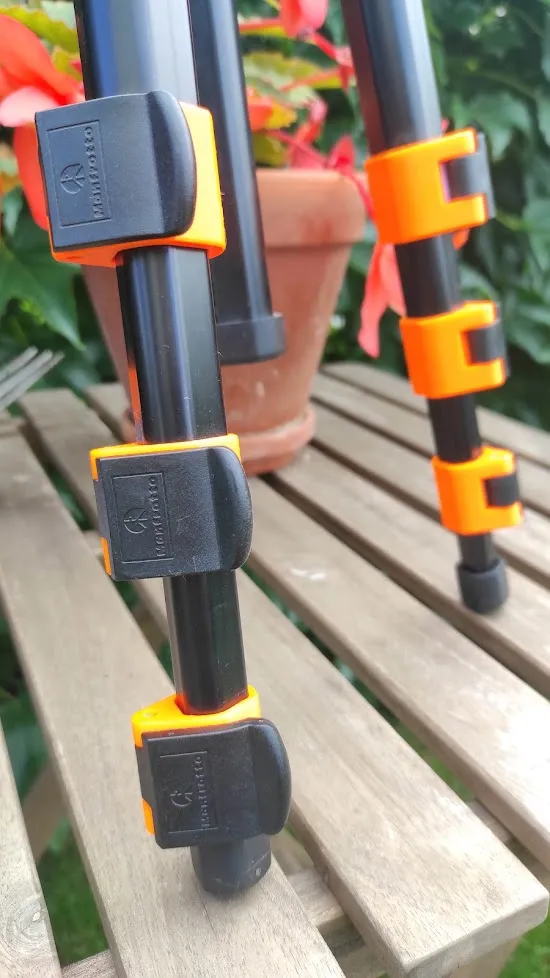

Tôi đã chọn sợi PCTG màu cam rực rỡ cho lớp hoàn thiện. Muốn để nó nổi bật thể hiện sự sáng tạo của chủ sở hữu :)

Cách điều chỉnh

Dự án onshape là công khai: https://cad.onshape.com/documents/82592a674dffca8272988f6b/w/e711009bb69a2e2cb75aa9b7/e/6c5ddf57ea8aca5bdfa93f04?renderMode=0&uiState=650700a8615ee301c639c147

Để nhanh chóng kiểm tra độ vừa vặn của các bộ phận của tôi trước khi in toàn bộ bộ phận, tôi đã tạo ra một bộ phận vòng nhỏ chỉ là một đường viền của mặt cắt ngang hai thanh liên kết. Nó được điều khiển từ cùng một bản phác thảo để đảm bảo tính nhất quán.

Cách in

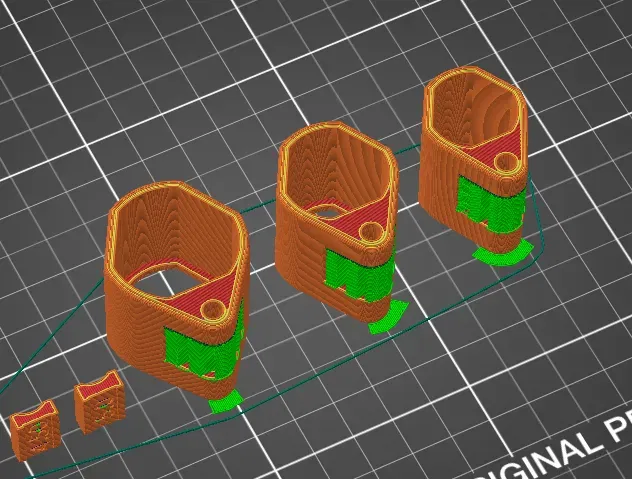

Vì đây là một phần làm việc dưới áp lực, nó sẽ yêu cầu PET-G hoặc PCTG ít nhất. Phần này in rất tốt với hỗ trợ kiểu khít của eSlicer. Cả hai bề mặt bị ảnh hưởng sẽ bị ẩn trong chân máy ảnh đã lắp ráp.

Các miếng đệm ma sát được in ở vị trí thẳng đứng. Bằng cách này, lực căng áp dụng khi phần này hoạt động sẽ kéo dài các lớp thay vì cố tách chúng ra và cuối cùng làm gãy các miếng đệm.

Cách lắp ráp

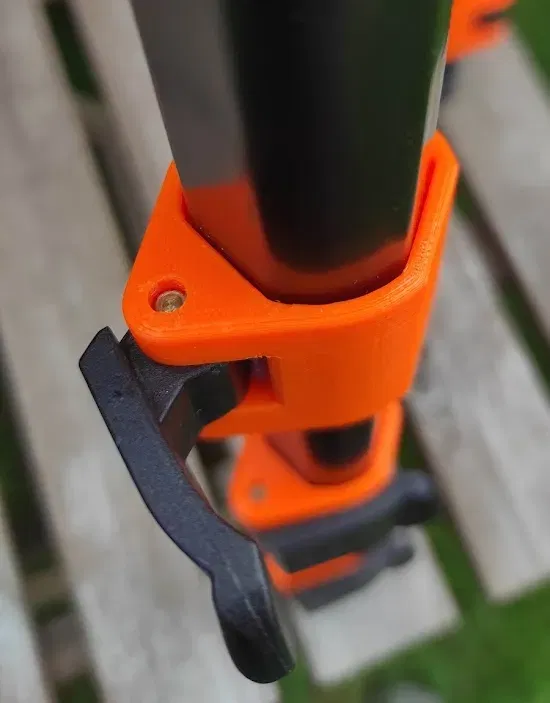

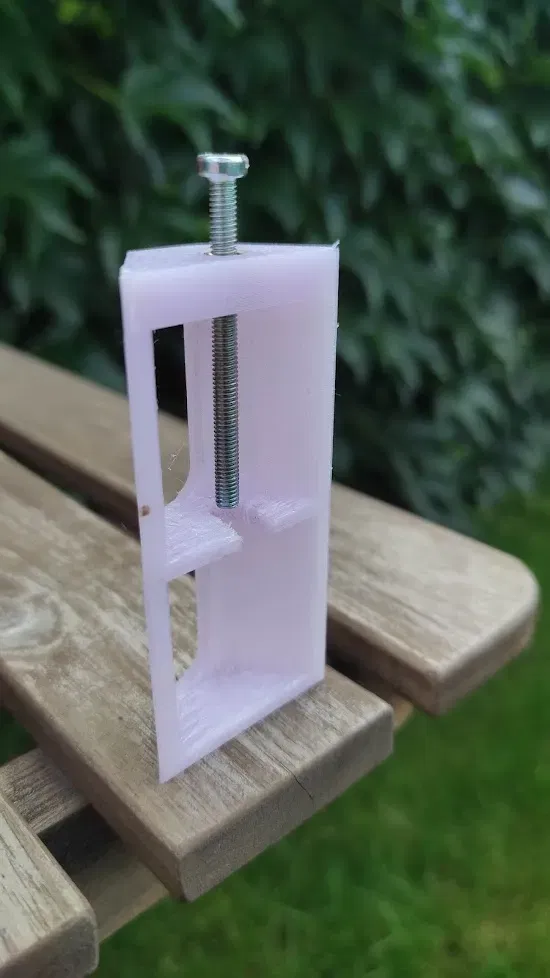

Để đặt trục bản lề vào vị trí, sẽ cần một lực nhẹ và định hướng. Tôi đã in một công cụ hướng dẫn giúp tôi đưa chốt vào bằng một con vít. Con vít được gắn với một chèn ren M3. Việc in ren bằng nhựa có khả năng sẽ không hoạt động, vì lực cần thiết quá lớn.

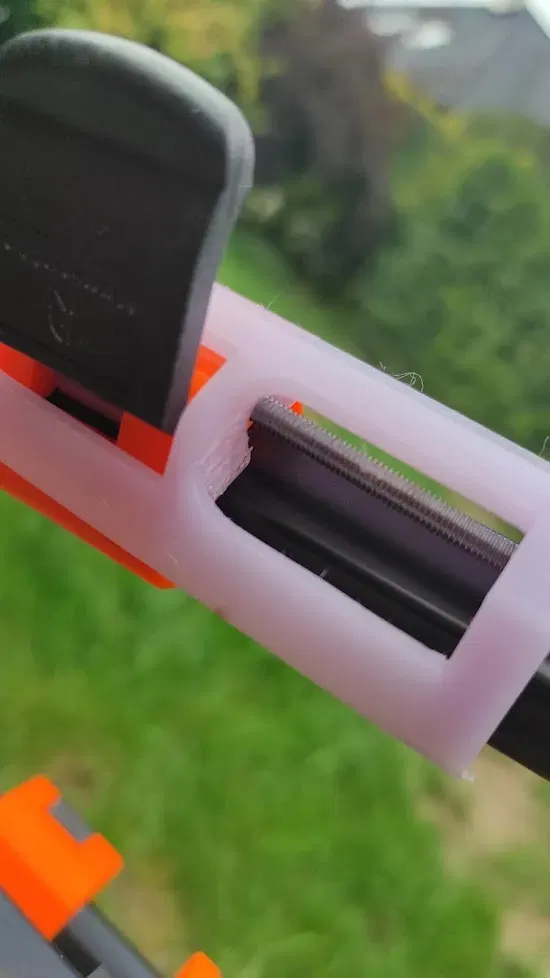

Công cụ này có hai phần - một phần để lắp ráp và một phần để tháo rời phần này. Vui lòng xem một bức ảnh cho thấy cách công cụ được gắn vào chân.
