Adapter chân chống rung cho Creality K1 (Creality K1 Anti-Vibration Foot Adapter)

Với việc các chuyển động tăng tốc cao là một tính năng mà đa số chủ K1 mua máy để tận dụng cùng tốc độ in cực tốt của chiếc máy này, thì chuyển động của đầu in dễ làm cả máy có xu hướng “đi bộ” khỏi vị trí đặt.

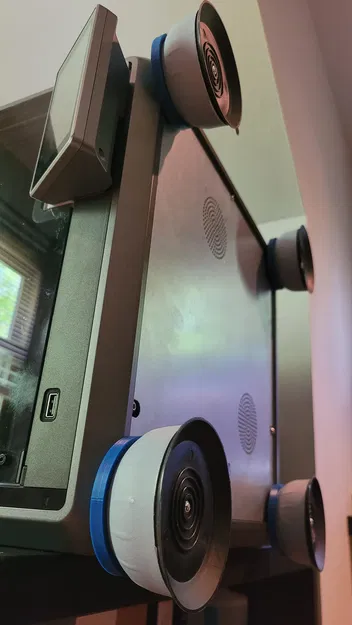

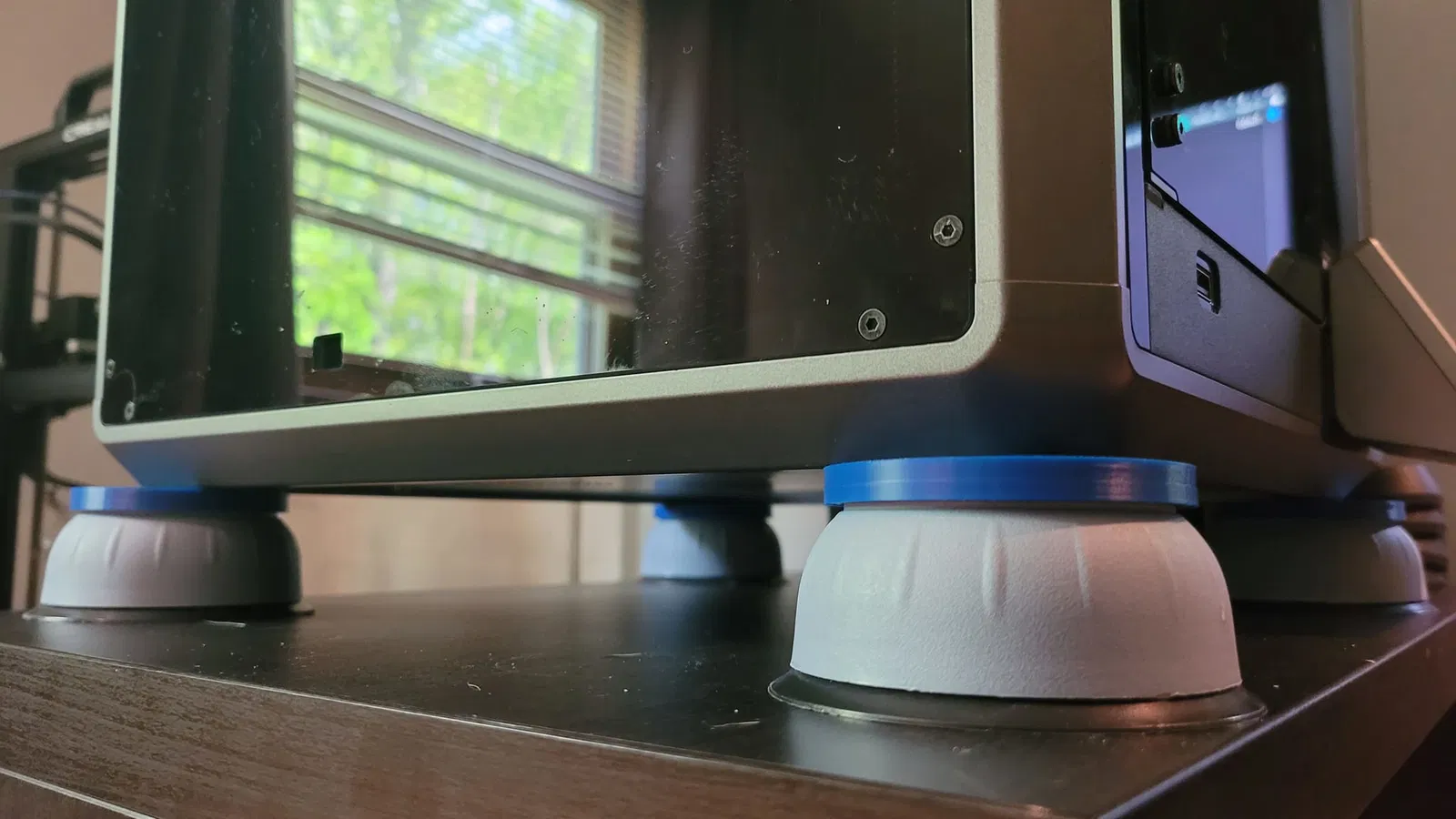

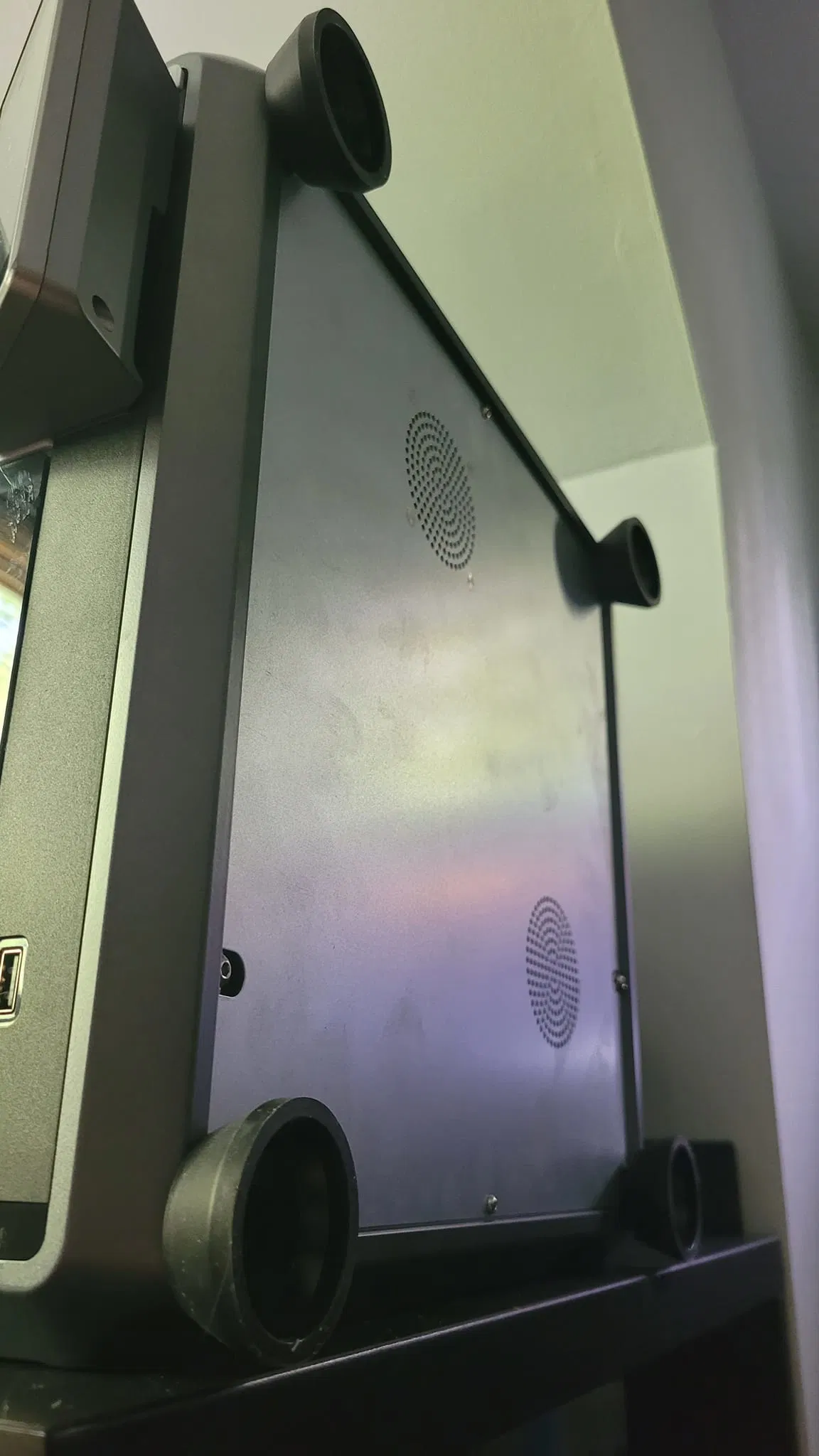

Khi đặt trên một bề mặt nhỏ, những lựa chọn/giải pháp có sẵn để in ra mà mình tìm được lại vượt quá không gian làm việc mình có. Để giảm chuyển động tổng thể theo cách tương tự, mình đã mua một bộ (4) chân chống rung (anti-vibration feet) vốn thiết kế để dùng cho máy giặt/máy sấy.

Kích thước của chúng hiển nhiên không chuẩn để dùng cho Creality K1, nên mình phải học thiết kế 3D để chỉnh sửa/tích hợp các thay đổi cần thiết nhằm lắp đặt được.

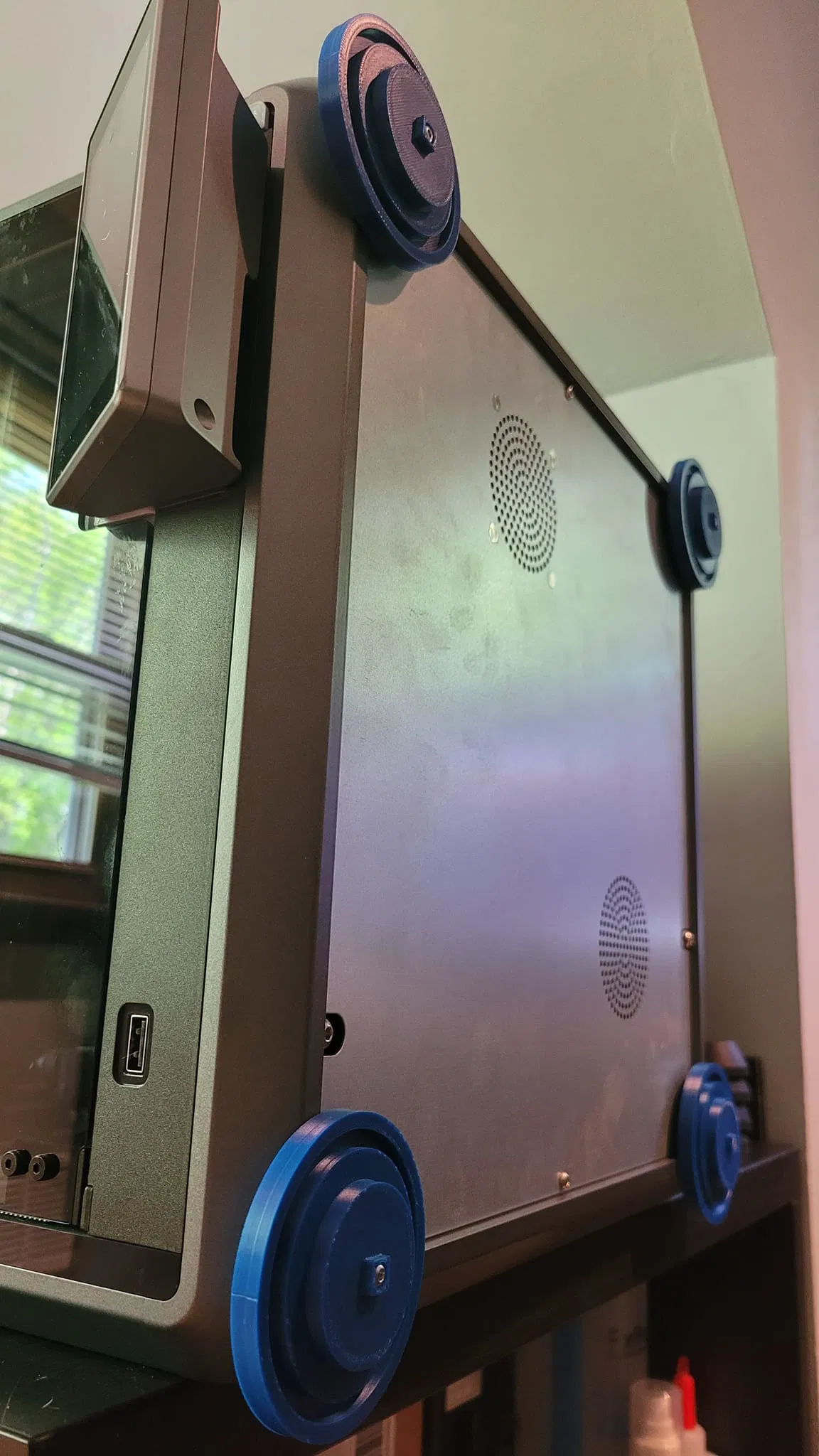

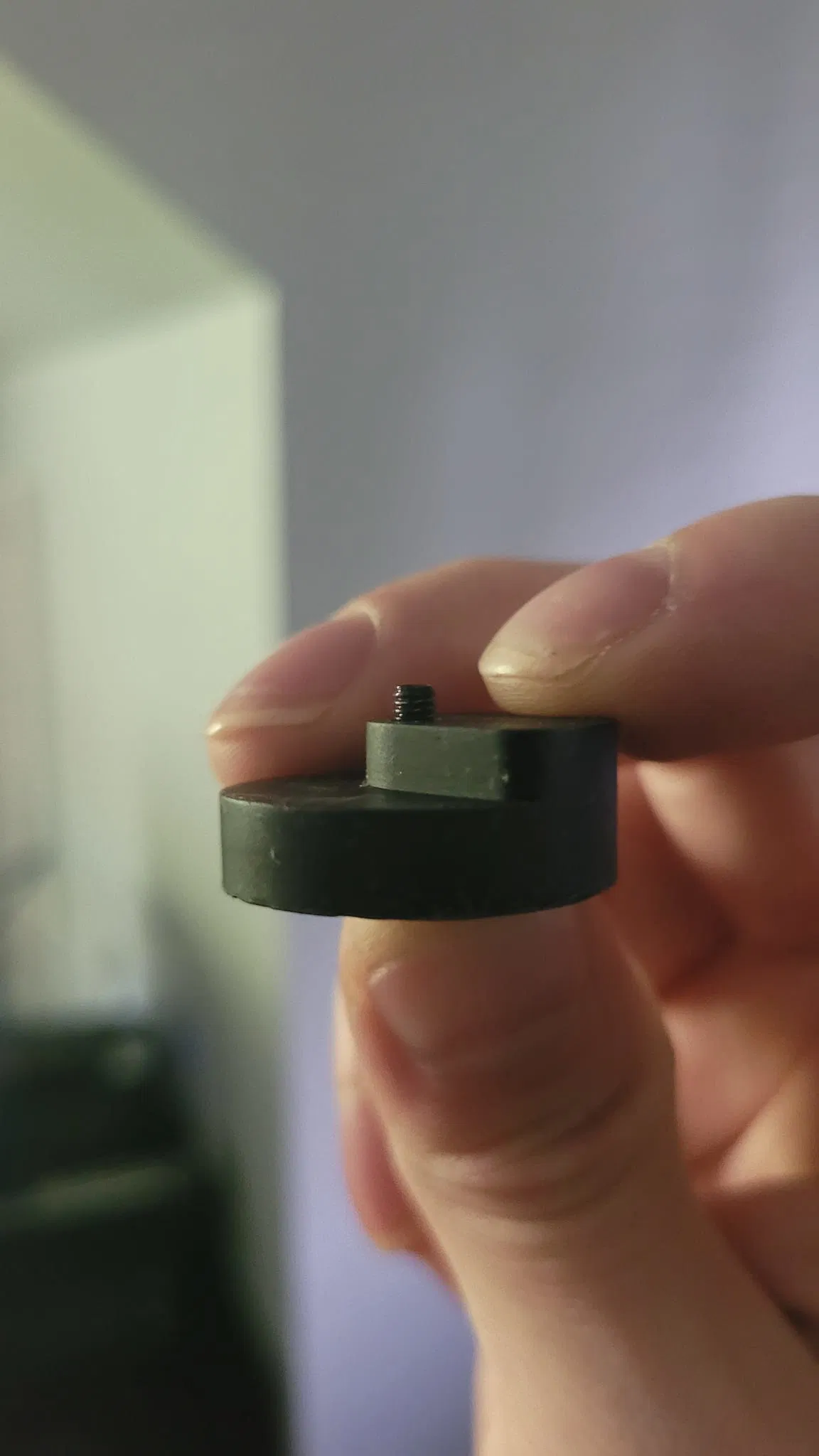

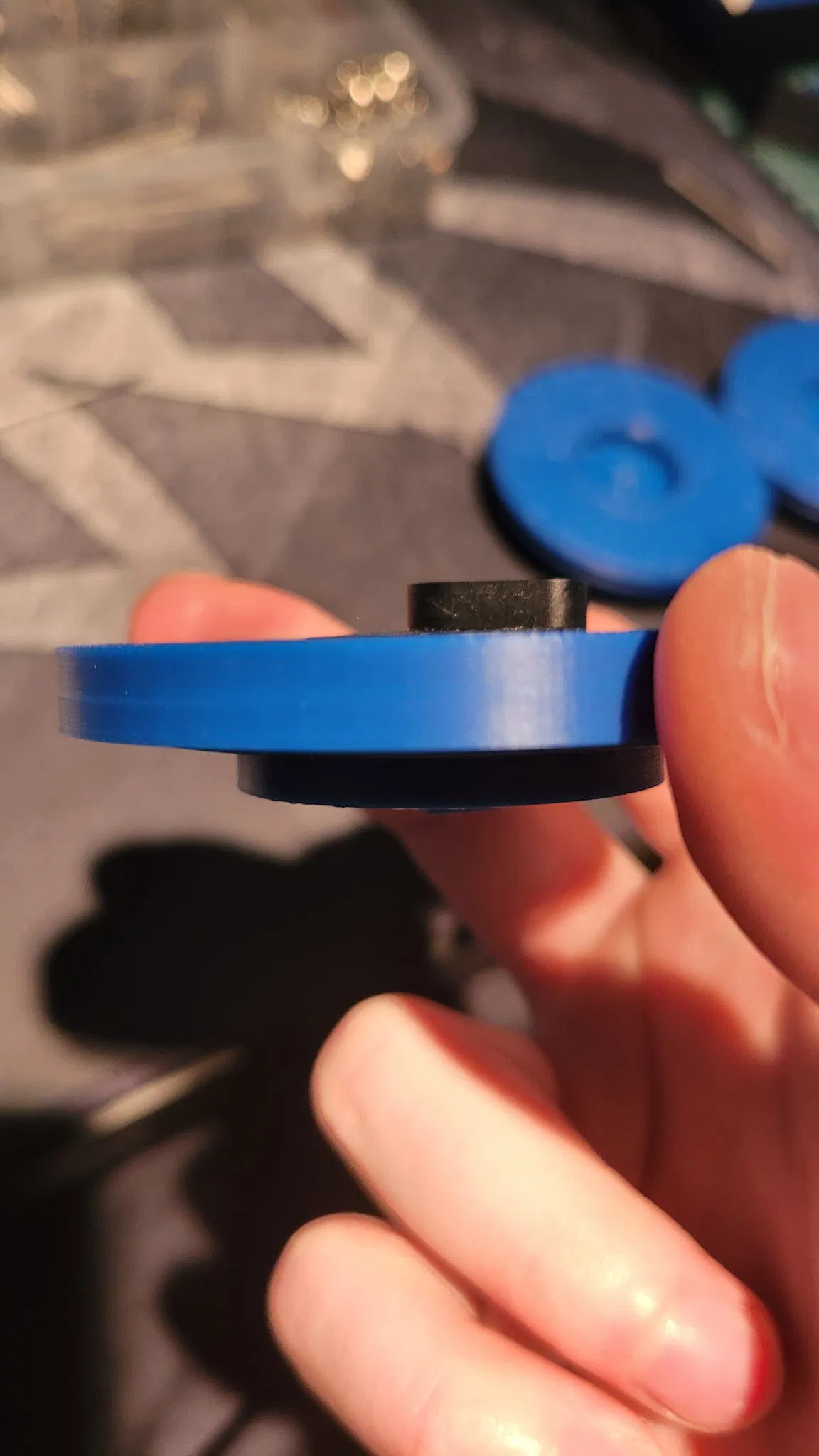

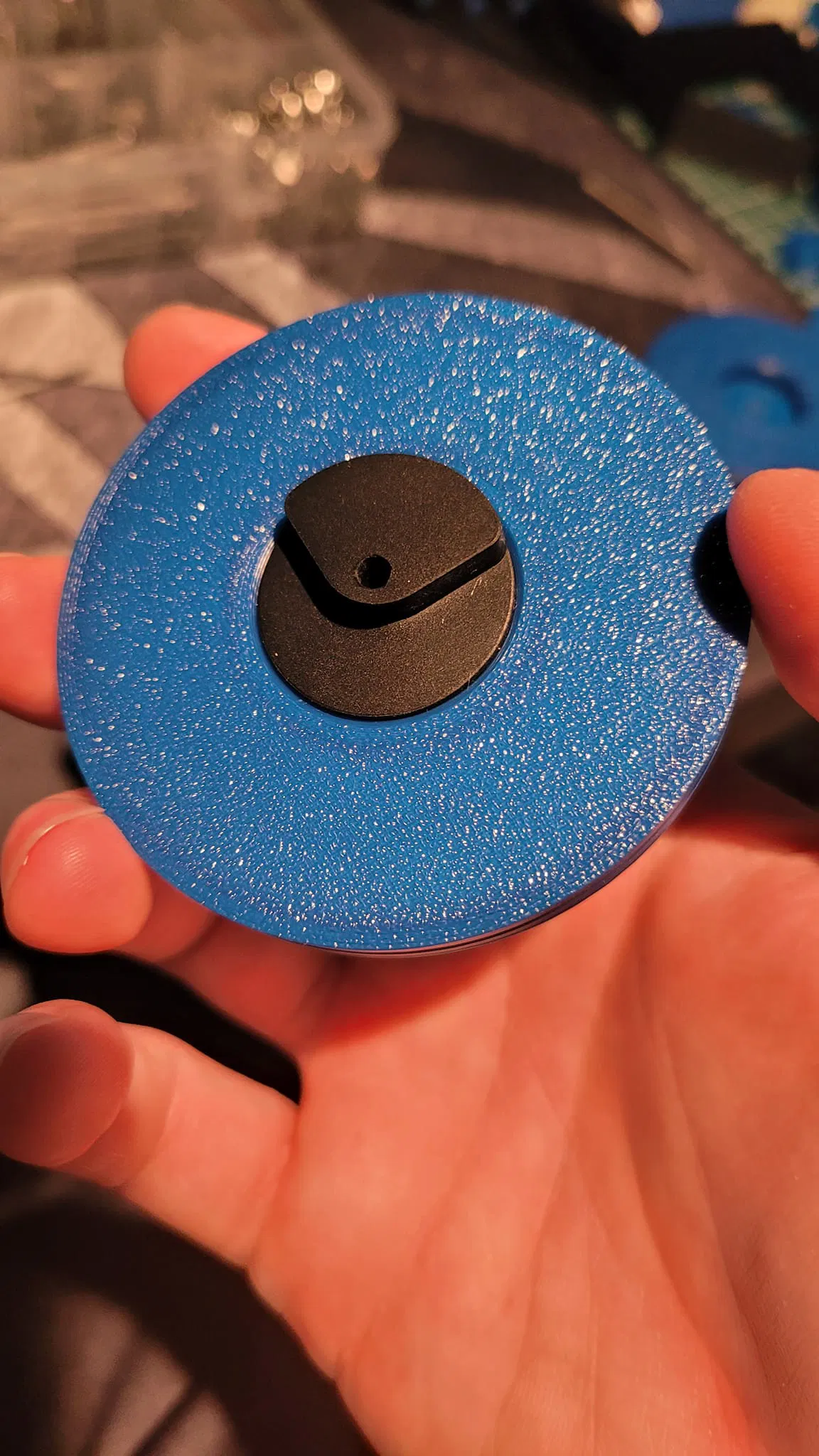

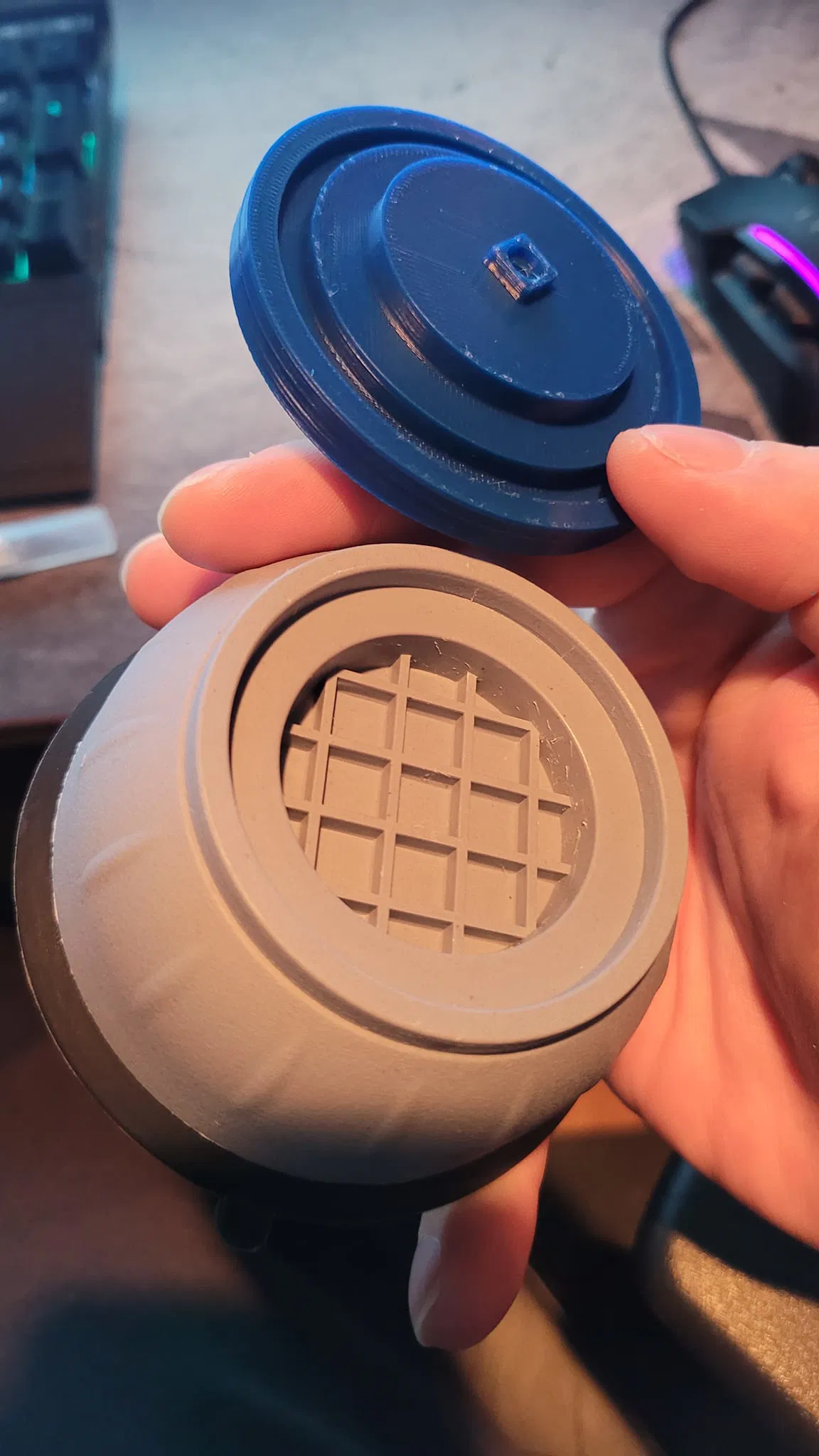

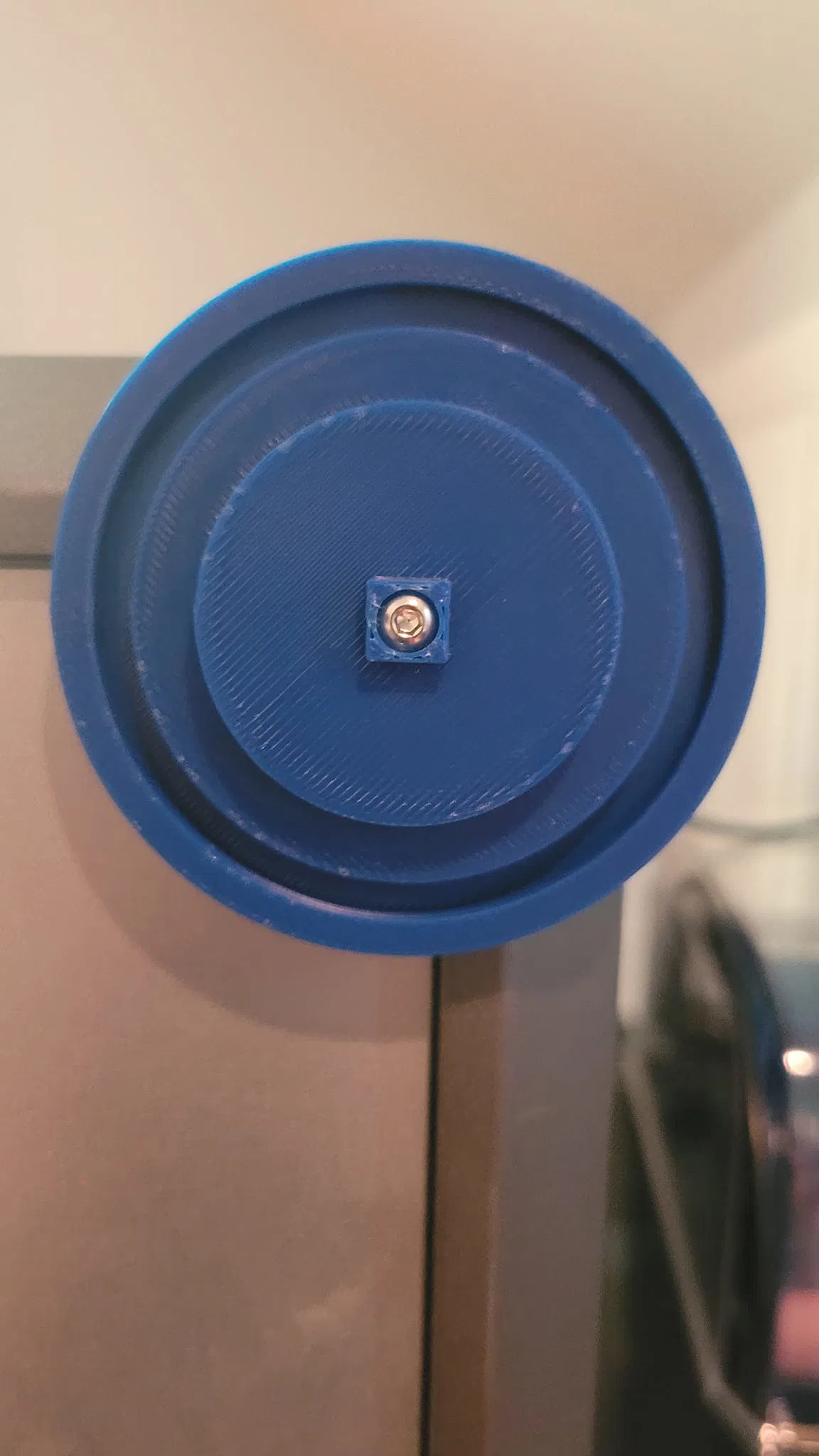

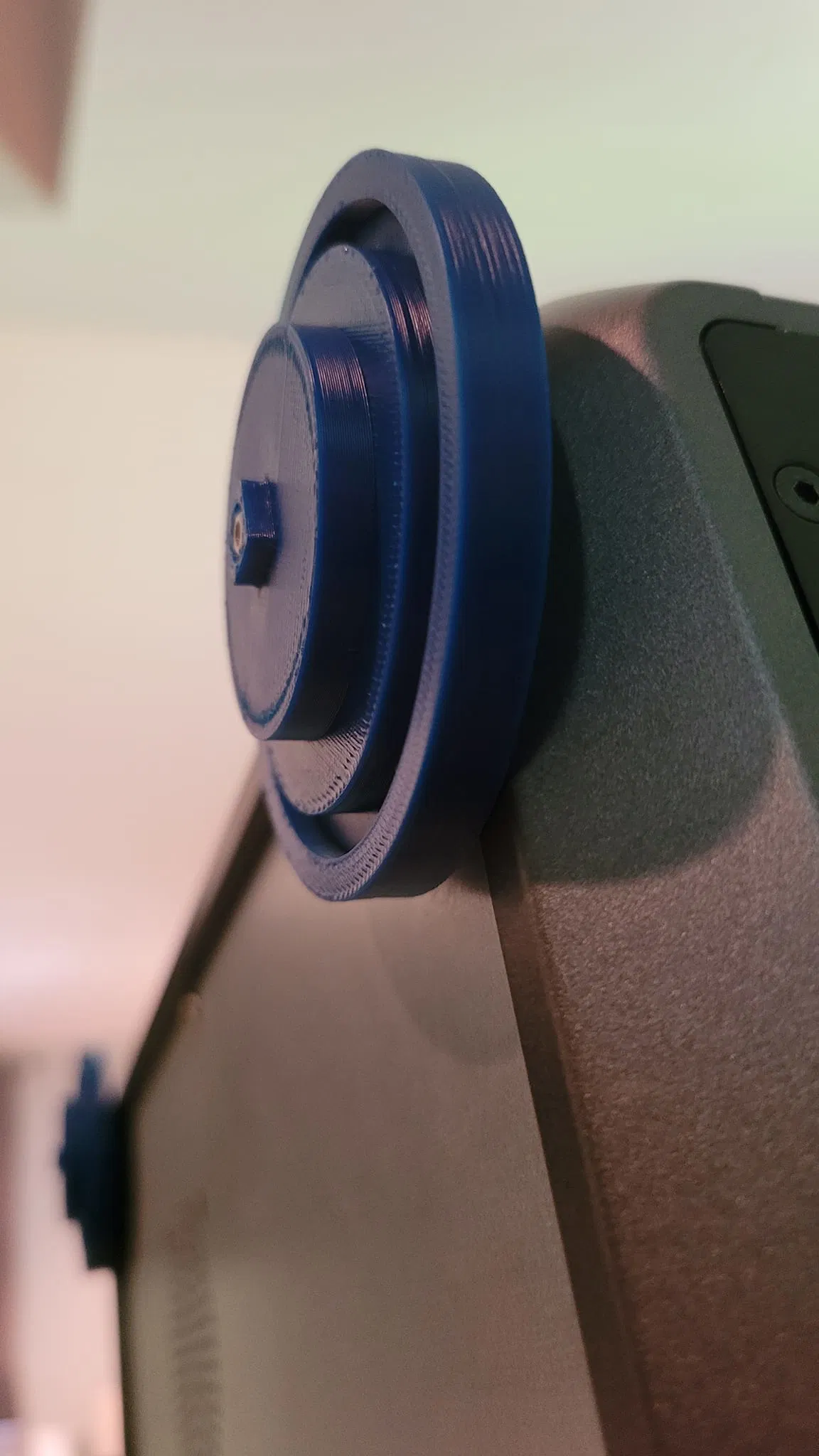

Các điểm nổi bật gồm: một phần lõm (recess) trên bề mặt trên để đặt vừa chân zin của K1 (không tính phần boot riser), một lỗ xuyên (through hole) để dùng lại chân đó đúng vị trí lắp từ nhà máy (không cần tháo tấm đáy/bottom panel), dung sai kiểu snap-to-fit để ôm chặt chân chống rung giúp cố định chắc chắn, và một gờ vuông (square extrusion) ở mặt dưới (có phần lõm cho ốc buttonhead) để khớp vào họa tiết lưới (grid pattern) trên chân chống rung, nhờ vậy giảm tối đa việc adapter bị xê dịch sau khi lắp. Ngoài ra, khoảng cách tăng lên so với mặt bàn cũng giúp gió lưu thông tốt hơn dưới máy để làm mát main board.

Những món cần có để hoàn tất bản nâng cấp này sẽ gồm:

(4) Chân chống rung (đúng loại cho thiết kế này):

Amazon.com: SUJAYU Anti Vibration Pads, 4 Pcs Washing Machine Antivibration Pads Washing Machine Feet, Anti Vibration Pads for Washing Machine, Anti Vibration Washing Machine Support, Dryer Shock Absorber Pads : Appliances

(4) Ốc M3x25 button head (gợi ý mua cả bộ để có sẵn hardware cho các dự án khác – hoặc mua riêng đúng loại ốc này với số lượng ít hơn để tiết kiệm):

iexcell 1500 Pcs M3 x 4/6/8/10/12/16/20/25/30/35/40/45/50 Stainless Steel 304 Hex Socket Button Head Cap Screws Bolts Nuts Washers Assortment Kit: Amazon.com: Industrial & Scientific

Hướng in: đặt mặt trên (top surface) úp xuống build plate, dùng 4 walls, 4 top, 4 bottom, infill tối thiểu 15%, và bật supports cho phần lõm ở giữa.
