Mod Spool và Filament Sensor cho Ender 3 V3 KE

Ender 3 V3 KE Spool and Filament Sensor Mod

Mod đầu tiên mình làm cho con máy này là dời cuộn filament khỏi phần nóc, chuyển qua một dry box đặt kế bên máy. Mod này chạy rất ổn, nhưng mình muốn làm enclosure (vỏ/khung che) cho printer nên cần một giải pháp mod mới. Mình tìm hoài mà không thấy mod nào ngon để đi ống PTFE/Bowden thẳng vô filament sensor, nên mình tự thiết kế một giải pháp đơn giản.

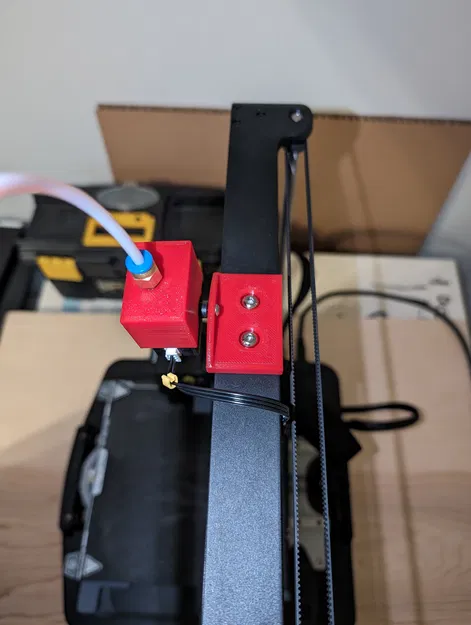

Mount Block: Bắt vô khung đúng vị trí mà cái spool holder zin (stock) trước đó được lắp. Có thể dùng lại ốc/phần cứng nguyên bản. Mình làm 2 thiết kế: một bản để gắn sensor theo chiều dọc (vertical) và một bản theo chiều ngang (horizontal). Mình đang dùng kiểu vertical.

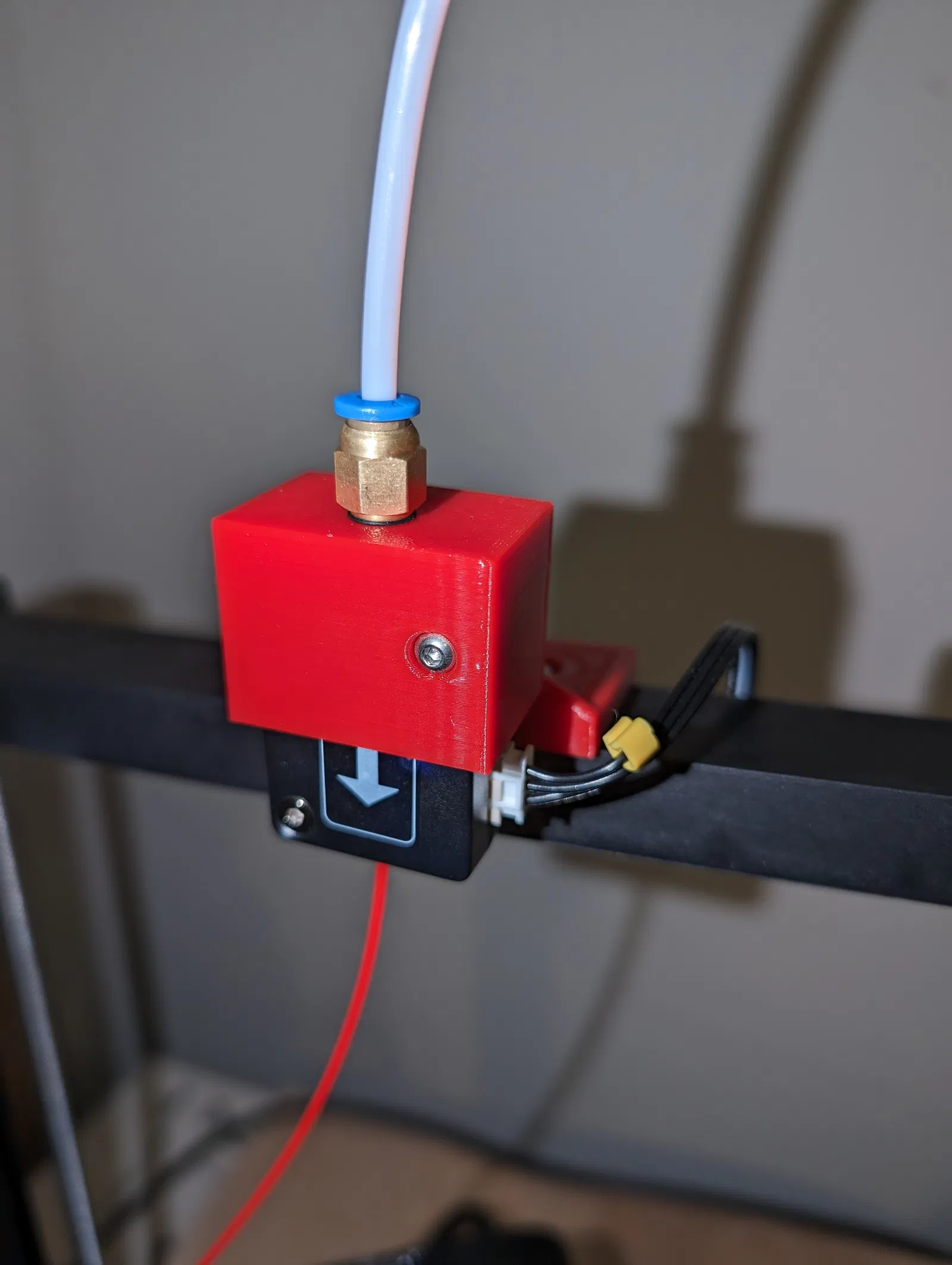

Filament Sensor Adapter: Sau khi in xong, mình vặn (thread) được đầu nối ống vào rất dễ bằng một trong mấy cái cờ-lê đi kèm trong bộ tool của máy. Mình in món này bằng cả PETG và PLA+ và không gặp vấn đề gì khi vặn ren. Khi đã lắp đầu nối xong, bạn cần tháo con ốc phía trên của sensor rồi trượt cái adapter vào. Lắp một con ốc M3 dài 20mm vào lỗ trên filament sensor.

Dùng lại phần cứng zin và gắn filament sensor lên mounting block. Đi dây ống của bạn vào đúng tuyến là xong.

Phần cứng cần thêm:

M3x20mm Screw – 1 cái

PTFE/Bowden Tube – Cắt theo chiều dài phù hợp.

PC4-M6 PTFE Tube Connector (loại có đầu màu xanh) – 1 cái

Tuỳ chọn

M3x10mm Screw – 1 cái

Mình thay con ốc bắt sensor lên top block bằng ốc M3 dài 10mm. Nó giúp sensor xoay theo print head mượt hơn. Hoàn toàn tuỳ chọn.

Chúc bạn in vui!

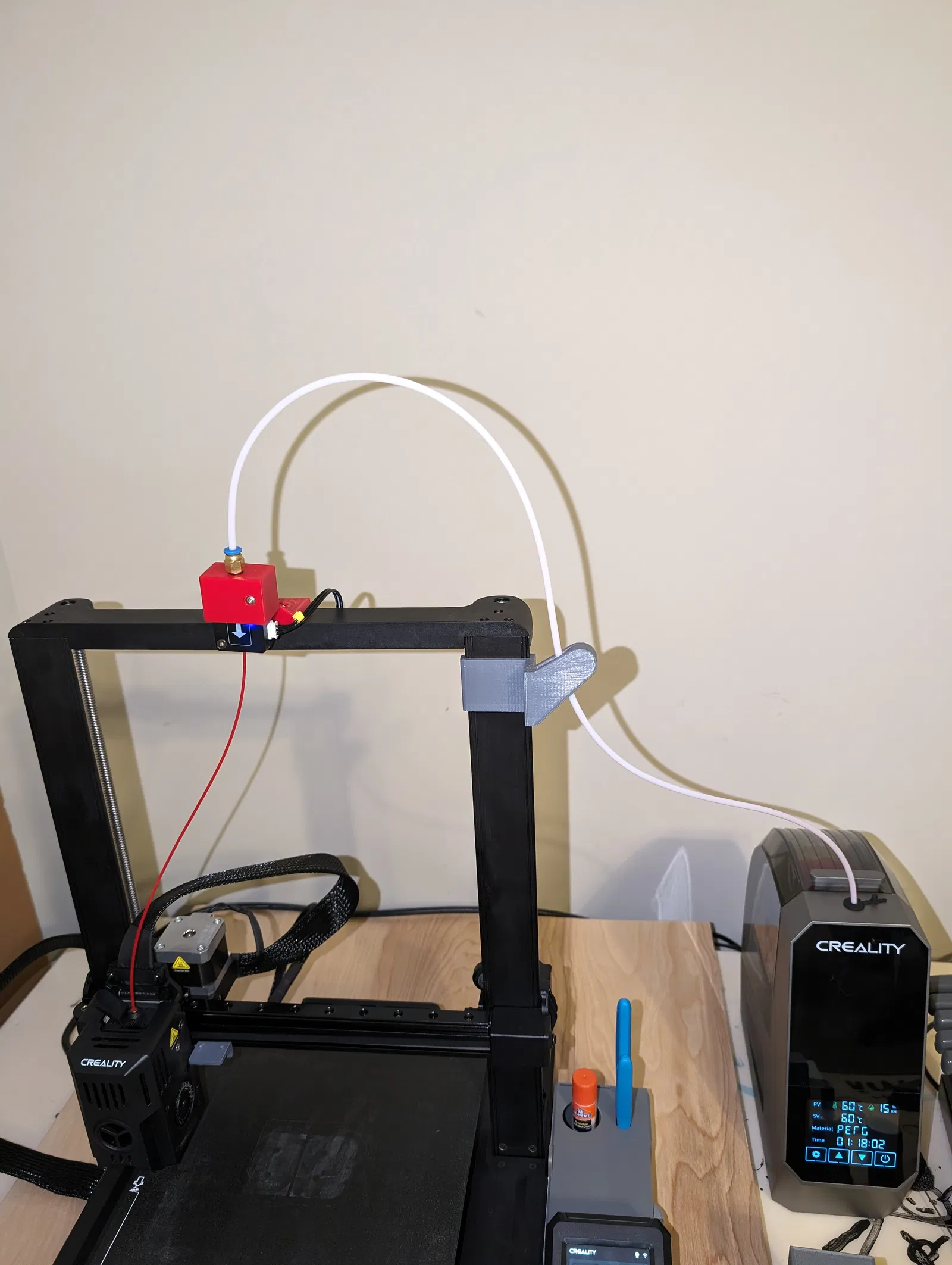

Trong hình gốc, cái guide gắn hông là từ mod dời spool lần đầu của mình và có thể xem ở đây: https://www.thingiverse.com/thing:6522683.

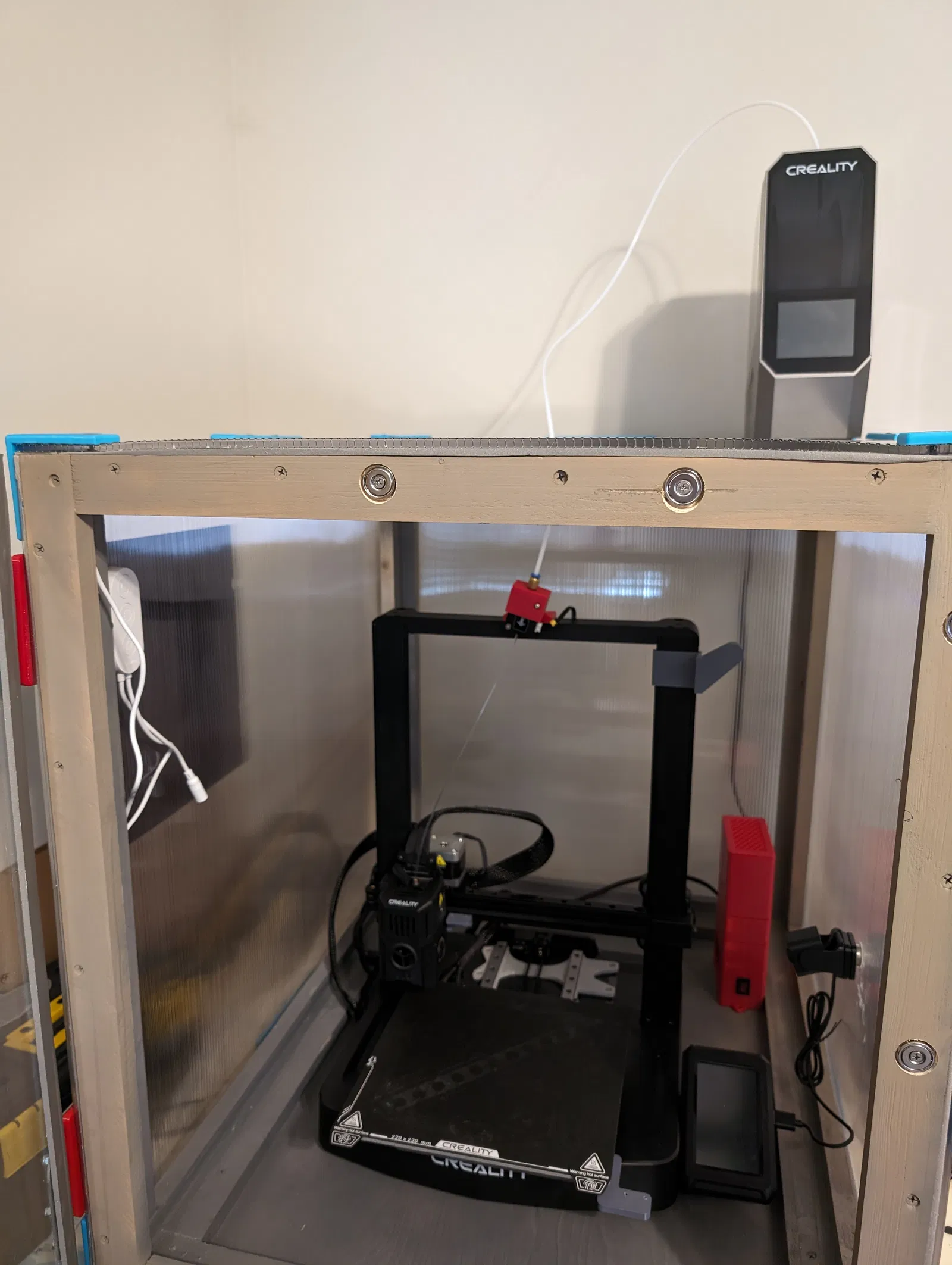

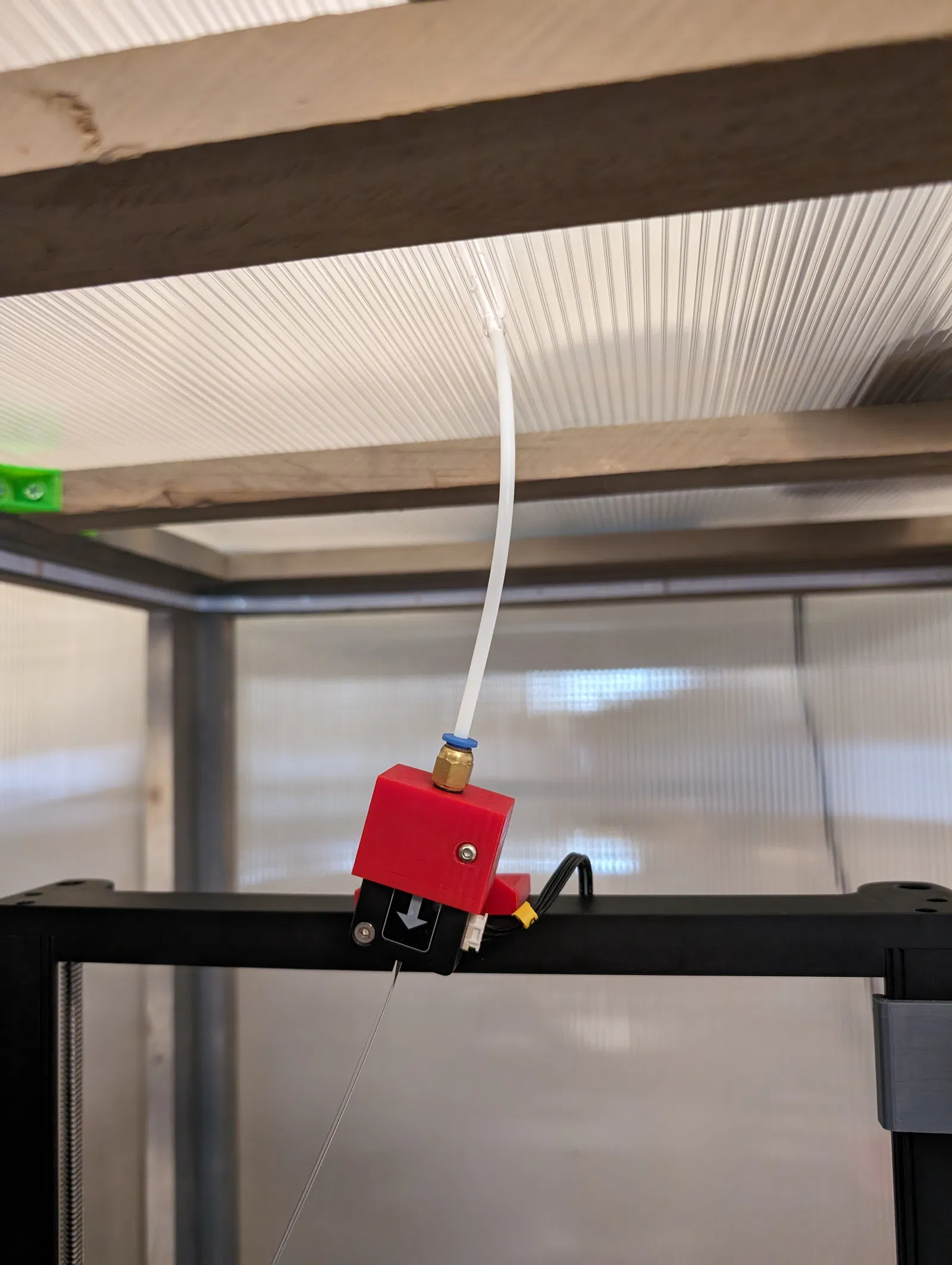

Sau đó mình đã hoàn thiện enclosure tự làm, và ống chạy chuẩn luôn khi đi thẳng từ phía trên xuống. Mình đã thêm hình mới kèm enclosure.
