Chai Nuka-Cola Quantum (từ Fallout)

Howdy, wastelander!
Bạn sẽ không tin được tui vừa lượm được gì gần đống đổ nát ở Lexington đâu. Đúng rồi, một kho Nuka-Cola Quantum! Không phải chỉ vài cái nắp chai Quantum thôi đâu, mà còn có cả mấy chai nữa. Và có một chai còn đầy, niêm phong luôn. Tui làm một hơi hết sạch. Tác dụng phụ hả? Không — một liều Strontium-90 nhỏ xíu thì có hại ai đâu. Chỉ có điều nước tiểu của tui giờ xanh lè và phát sáng thôi…

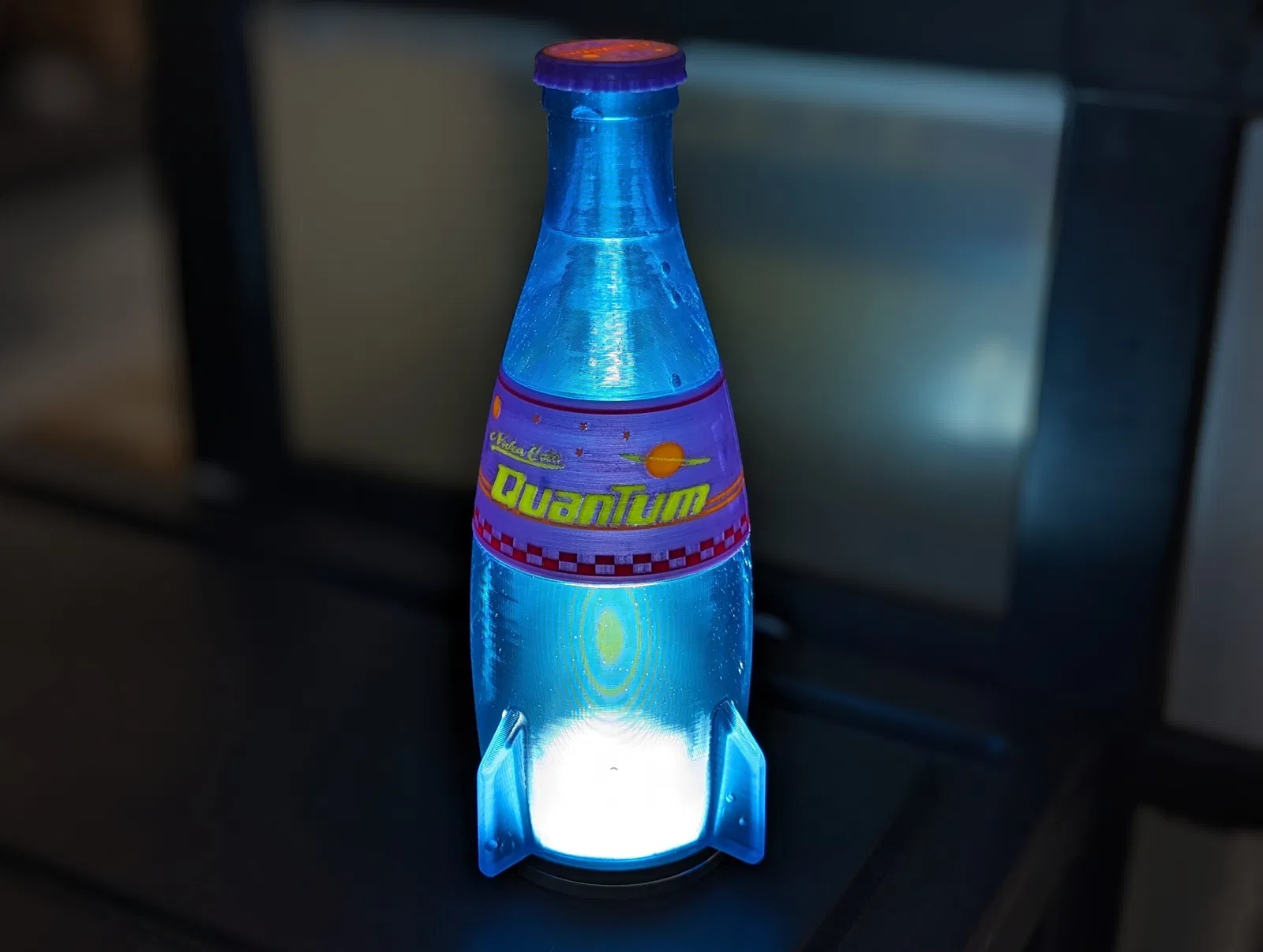

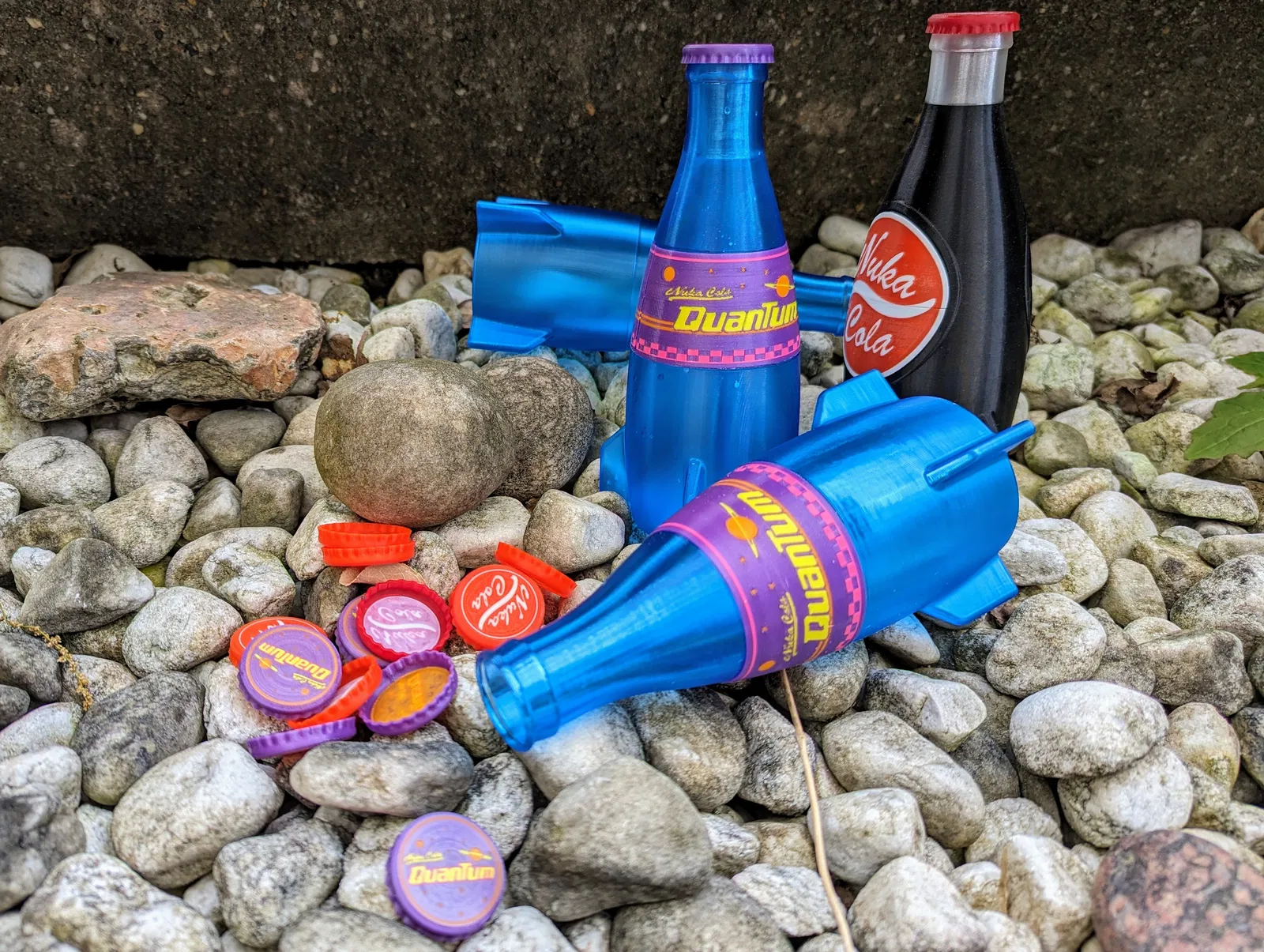

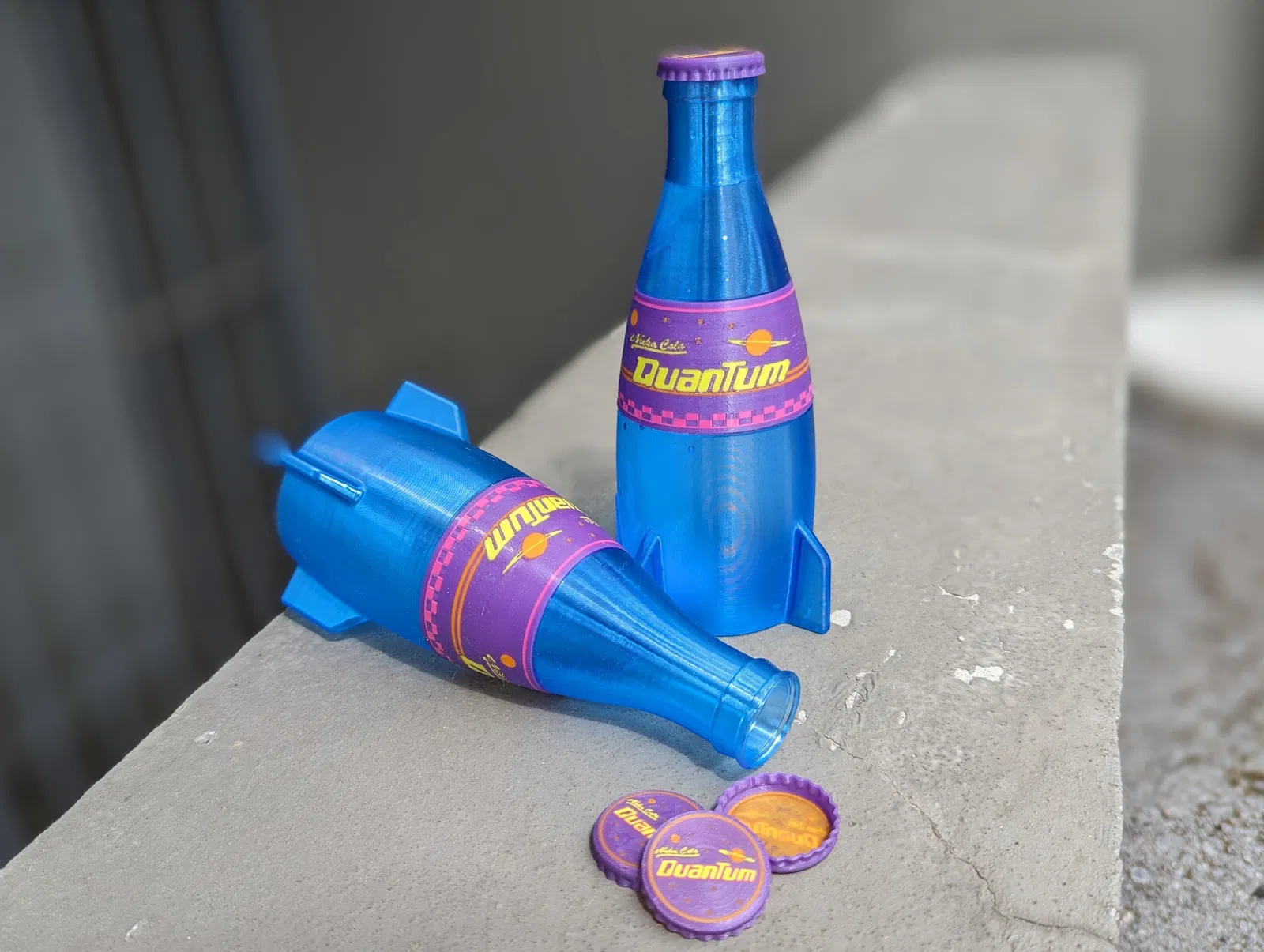

Thôi chơi an toàn đi: tự in cho mình một chai Nuka-Cola Quantum trong Fallout. Tui thiết kế từ đầu dựa theo vài tấm hình của chai gốc. Chai dạng rỗng và đi kèm nắp chai với label. Nắp và label có thể clip-on lên thân chai. Không gắn nắp thì chai cao 178mm và chứa được khoảng 380ml.
Với label và nắp chai, bạn cần hệ multi-colour như MMS hoặc AMS.

Attention:
Chai và label có thể in bằng nozzle 0.4mm. Nhưng riêng nắp chai thì tui khuyên thiệt lòng nên dùng nozzle 0.2mm. Tui cũng có profile 0.4mm cho nắp, nhưng bạn sẽ mất khá nhiều chi tiết quan trọng và kết quả là cái nắp nhìn xấu. Nên nếu bạn vẫn chọn profile 0.4mm cho nắp thì coi như đã được cảnh báo, tự chịu nha.

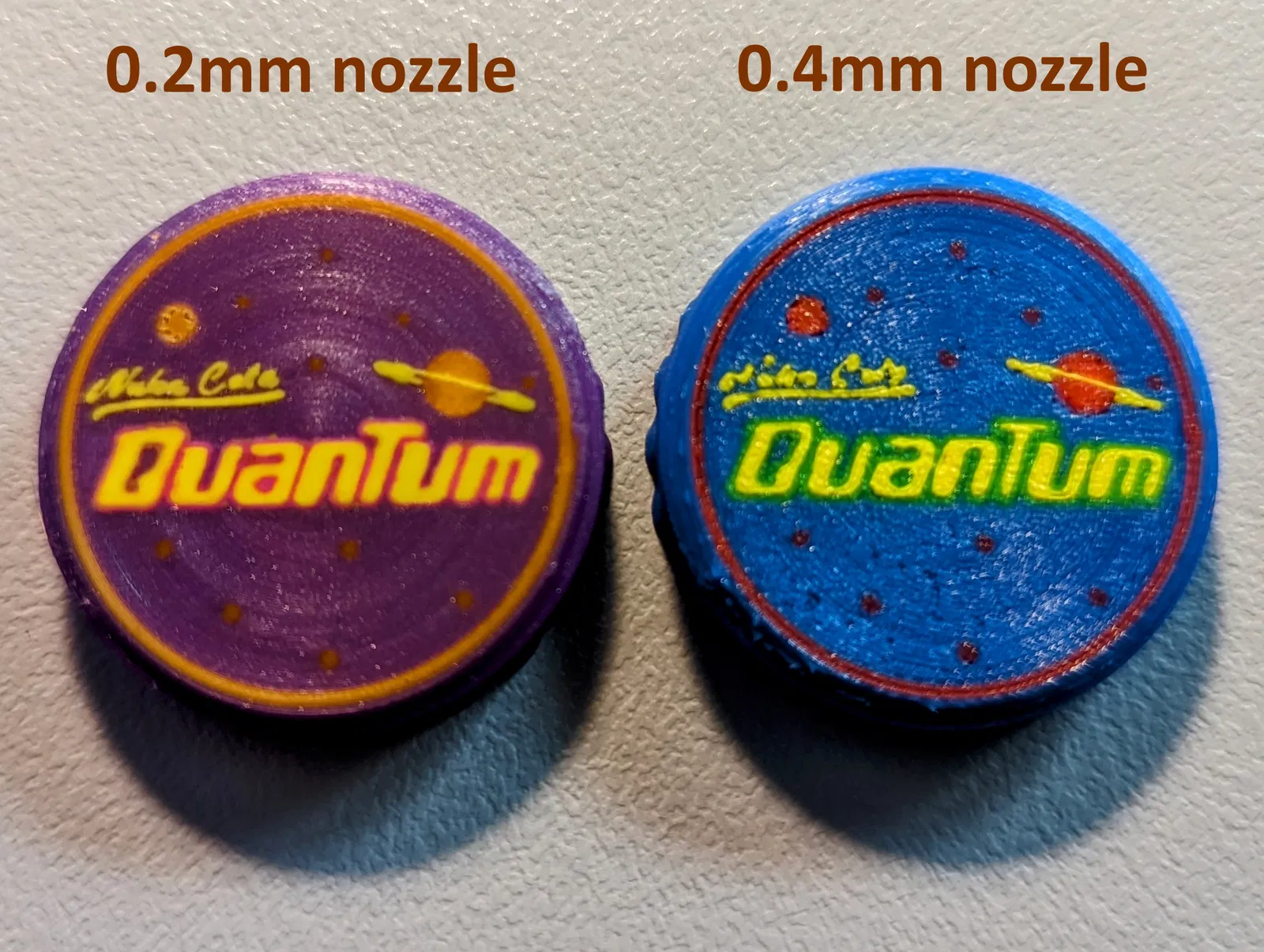

Tui có up hình cho thấy sự khác biệt.

Print preparation:
Nhớ đảm bảo mặt bàn in sạch và không dính dầu mỡ. Nếu bám bàn kém thì bạn nên dùng keo. Đặc biệt là nắp chai có vài chi tiết rất (!) nhỏ ở layer đầu, lại còn tới bốn màu khác nhau. Set bed 65°C cho PLA cũng sẽ giúp nhiều. Muốn bề mặt mịn thì dùng tấm PEI loại smooth.
Về chất lượng in, quan trọng là bạn dùng filament tốt và đã được calibrate. Biết k-factor của mình và dùng flow setting cho đúng.
Và nhớ filament phải khô. Cá nhân tui thấy máy sấy filament là đồ phải có.

Print settings for the bottle:
Chai in khá dễ. Dùng nozzle 0.4mm, set slicer layer height 0.28mm và bật spiral vase mode. Độ dày outer line nên là 0.8mm. Vậy là bạn sẽ có một cái chai chắc chắn nhưng rỗng. Tui thích giảm nhẹ tốc độ outer wall để chất lượng đẹp hơn.
Lưu ý — chai này không được thiết kế để chống nước. Bạn có thể thử dùng concentric pattern và ironing cho tất cả bề mặt. Nhưng nếu bạn thật sự muốn chai không rò rỉ thì cần phủ clear coat hoặc epoxy phía trong để bịt các lỗ rỗ.

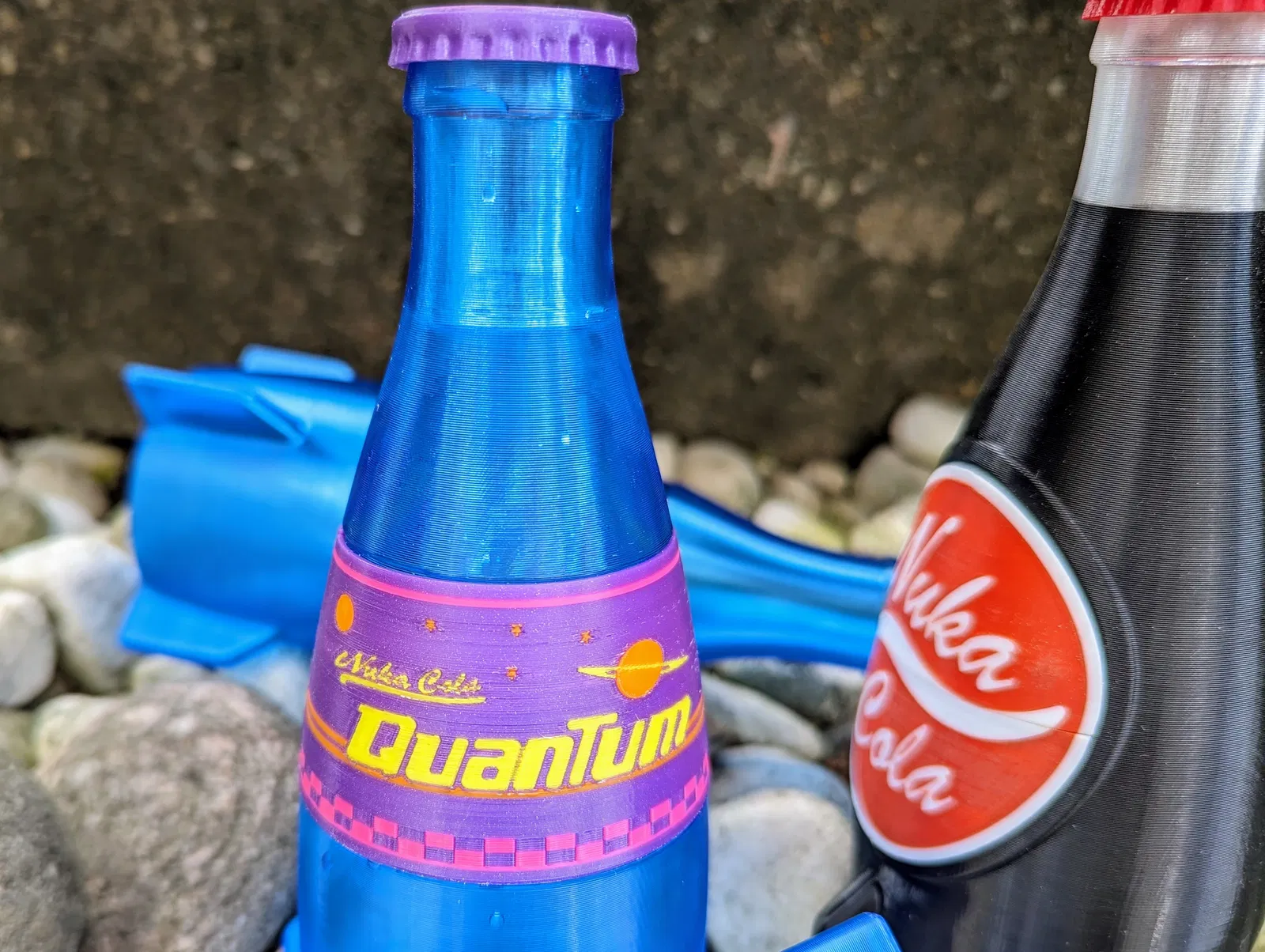

Print settings for the label:
Label sẽ mất khá lâu để in. Cần MMS hoặc AMS vì phải in bốn màu. Dùng nozzle 0.4mm với layer height 0.16mm. Wall generator phải chọn “Arachne”. Nếu muốn, bạn có thể tăng nhẹ outer wall speed. Dùng print tower nhỏ sẽ giúp tách màu đẹp hơn.
New: Ngoài ra còn có phiên bản label in một màu để sơn lại sau.

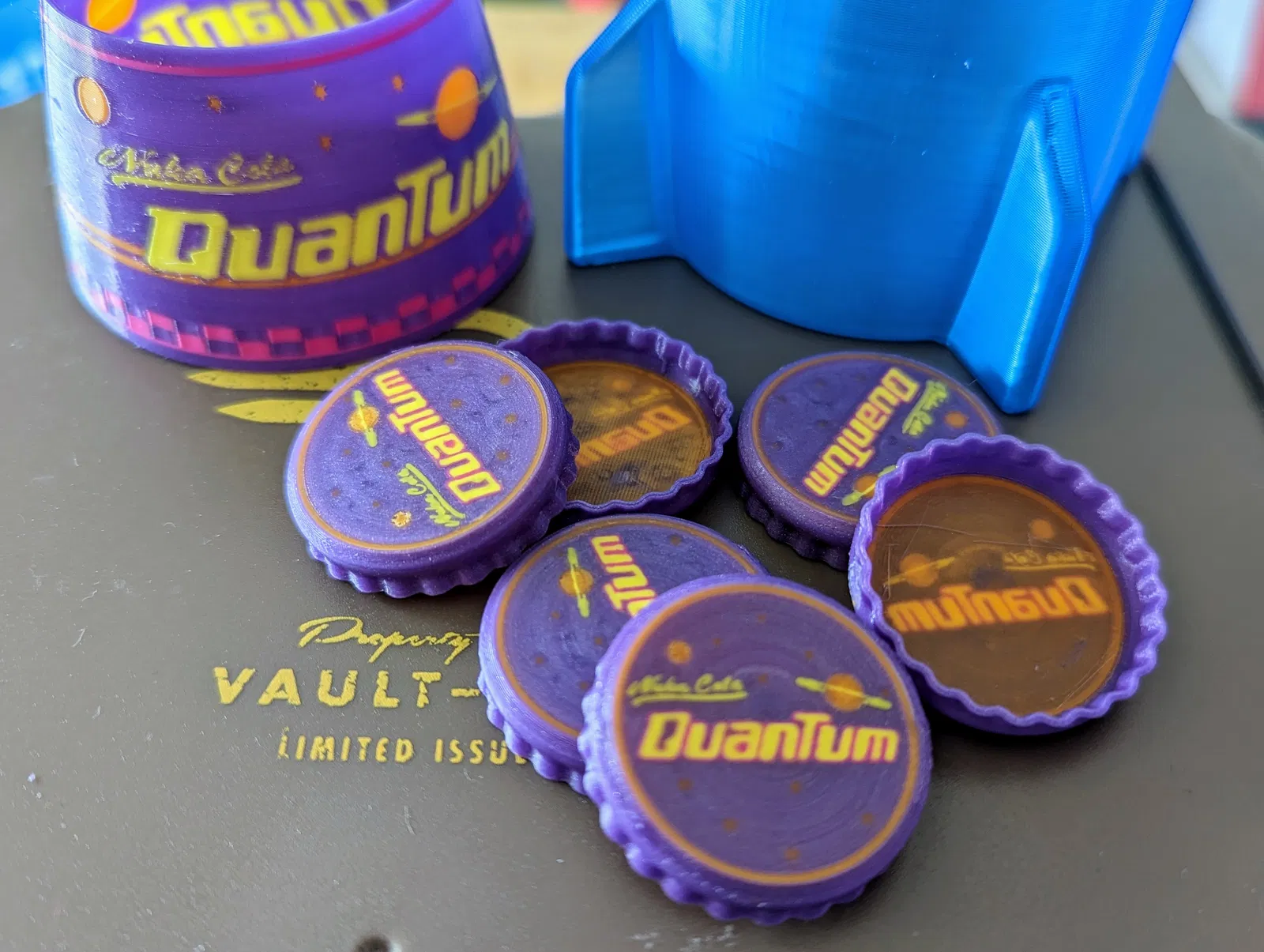

Print settings for the bottle cap:
Với nozzle 0.2mm, dùng layer height 0.1mm và đổi initial layer line width, outer wall width, inner wall width về 0.12mm. Đúng là nhỏ hơn nozzle nhưng sẽ chạy được và ra đủ chi tiết mịn. Wall generator nên để "Arachne". Về surface patterns, tui khuyên dùng bản Archimedean Chords vì finish nhìn đẹp. Nếu muốn bạn có thể giảm nhẹ tốc độ in để tối ưu chất lượng. Cũng vì lý do đó tui dùng prime tower nhỏ.

Với nozzle 0.4mm, dùng layer height 0.1mm. Riêng layer đầu tiên giữ ở 0.2mm. Initial layer line width, outer line width và inner line width phải là 0.2mm, không thì cái logo sẽ nát bét. Phần còn lại giống như trên: Arachne wall generator, Archimedean Chords surface patterns, giảm nhẹ tốc độ và prime tower nhỏ.
In nắp chai bằng nozzle 0.4mm sẽ làm giảm đáng kể độ nét chi tiết ở layer đầu.

Muốn xem print settings chi tiết hơn thì coi print profiles của tui. Các profile này dùng được với Bambu Studio và OrcaSlicer.

UPDATE 2024-05-09 User ivanbkr từ thingiverse đề xuất làm label dạng embossed artwork để sau khi in một màu có thể sơn lại. Tui đã thêm label này vào phần download. Tìm file "Nuka-Cola Quantum Label embossed.stl".

Nếu bạn muốn ủng hộ tui thì có thể tip tại ko-fi.com/blecheimer.

Disclaimer:
Tác phẩm này của blecheimer được cấp phép theo CC-BY-NC-ND 4.0. Model hiển thị là fanart và không được dùng cho mục đích thương mại.
Không được phép đăng lại model này lên các website in 3D khác khi chưa có sự đồng ý của tui.
