GCP(evo) LCD Front Mount – Giá gắn LCD Nextion 2.4" cho Gaggia Classic EVO Pro

Cập nhật 24/5/8:  Đã cập nhật toàn bộ file dựa trên phản hồi của người dùng.  Vui lòng tải lại nếu bạn gặp vấn đề với các file đã tải trước đó.  Nên lắp thử cả hai nắp (covers) vào khung (frame) và tháo/lắp nắp LCD vài lần trước khi lắp lên máy.

Cập nhật 24/4/28:  Đã thêm bản chỉnh sửa file cho máy in SLS.  Cũng phù hợp cho FDM.  Tăng thêm một chút khoảng hở cho các ngàm (snaps) để dễ lắp/tháo hơn.

Cập nhật 24/4/14:  Thêm một thiết kế thay thế, tách khung (frame) thành hai phần.  Nắp khung (frame cover) có thể in úp mặt xuống để bề mặt đẹp hơn và dùng được buildplate dạng textured.  Với thiết kế thay thế này, rất khuyến nghị dùng nam châm như mô tả bên dưới.

Quan trọng là nên “cycle” (lắp/tháo thử) các chi tiết đã in trước khi lắp lên máy.  Lấy nắp khung (frame cover) móc vào phía trên của khung như hình bên dưới rồi xoay vào vị trí.  Trong lúc xoay nắp, nhớ bóp nhẹ cạnh “bản lề” (hinge) phía trên.  Dung sai (tolerances) được làm sát và chính xác để phần trên ôm khít.  Việc lắp/tháo thử sẽ làm mẻ nhẹ các cạnh lớp in (layer edges) và giúp dễ lắp quanh cụm công tắc hơn.

Khi lắp vào, nắp khung sẽ bị “khóa” ở phía dưới bởi nắp LCD.  Mình có làm vài video hướng dẫn lắp để bạn tham khảo tại đây.  Thiết kế khung liền (integrated frame) bản gốc vẫn có trong danh sách file như một tùy chọn nếu bạn cần.  Nắp LCD dùng chung cho cả hai thiết kế.

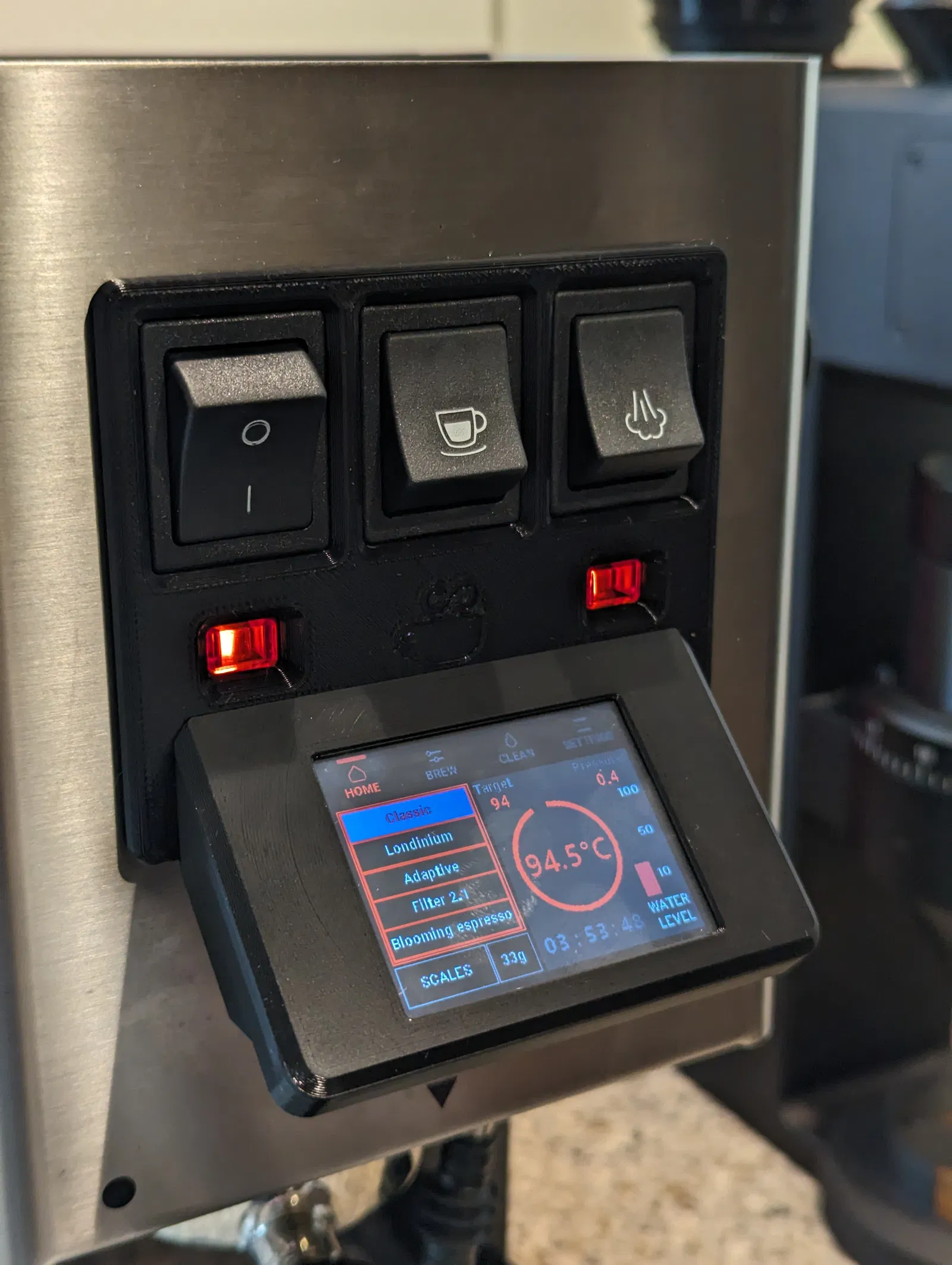

Bản phát hành đầu tiên:  Thiết kế bộ gá LCD để có thể lắp/tháo màn hình dễ dàng và tiện cho việc flash.  Nếu muốn, nắp LCD cũng có thể in màu khác.

Khung được thiết kế để bị “kẹp” giữa thân các công tắc, nên bạn cần tháo các công tắc ra rồi lắp lại chồng lên trên khung.  Khung cũng có sẵn hốc gắn nam châm cho 2 viên nam châm kích thước 3/4 x 3/8 x 1/6 để khung chắc hơn và giảm rung.

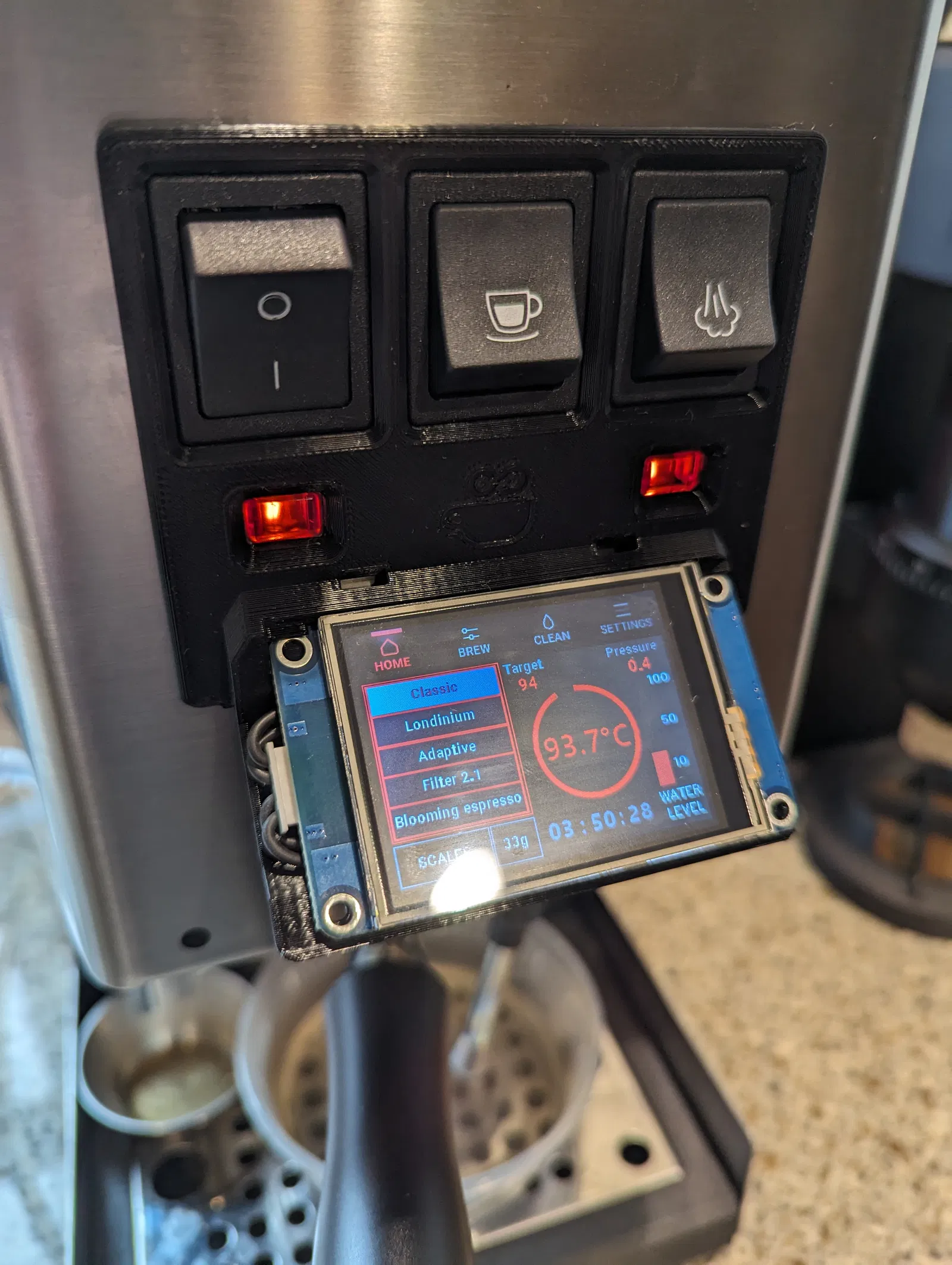

Có các chi tiết để bắt vít cố định màn hình nếu bạn muốn.  Tuy nhiên khi đã lắp nắp vào thì LCD được giữ rất chắc, thường không cần vít.  Mũi tên tím là các móc (hooks), và các lỗ ở mũi tên đỏ có thể dùng vít M3x5.

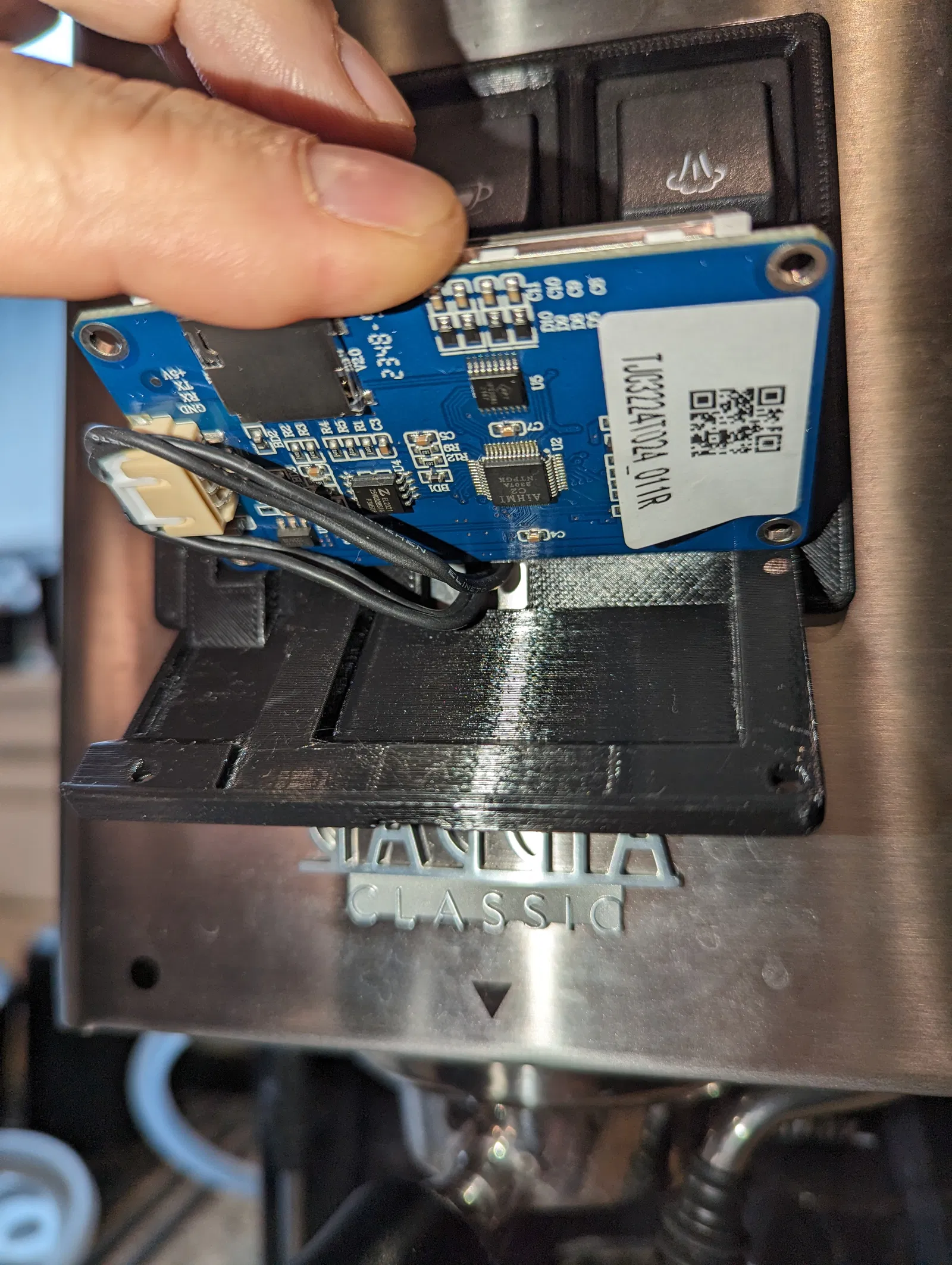

Dây màn hình nên đi dây như hình trên: mỗi bên đầu connector 2 sợi.  Dây được luồn qua lỗ đèn ở giữa vì vị trí này không dùng.  Cẩn thận đưa đầu connector nối về board Gaggiuino (V3) xuyên qua lỗ giữa.

Hình học được dựng để in với nozzle 0.4mm và layer height 0.2mm.
