Tạo “xương sống” cable chain cho Elegoo Neptune 4 Plus/Max

Sau khi set up con Neptune 4 Plus của mình, mình thấy hơi “tiếc” là máy gần như không có cable management gì hết. Dây dợ nhìn lộn xộn, thiếu gọn gàng. Xem qua mấy hình marketing cũng không thấy họ làm gì để nhìn “đã” hơn. Mình thì luôn thấy kiểu chain này có cái dáng organic rất đặc trưng.

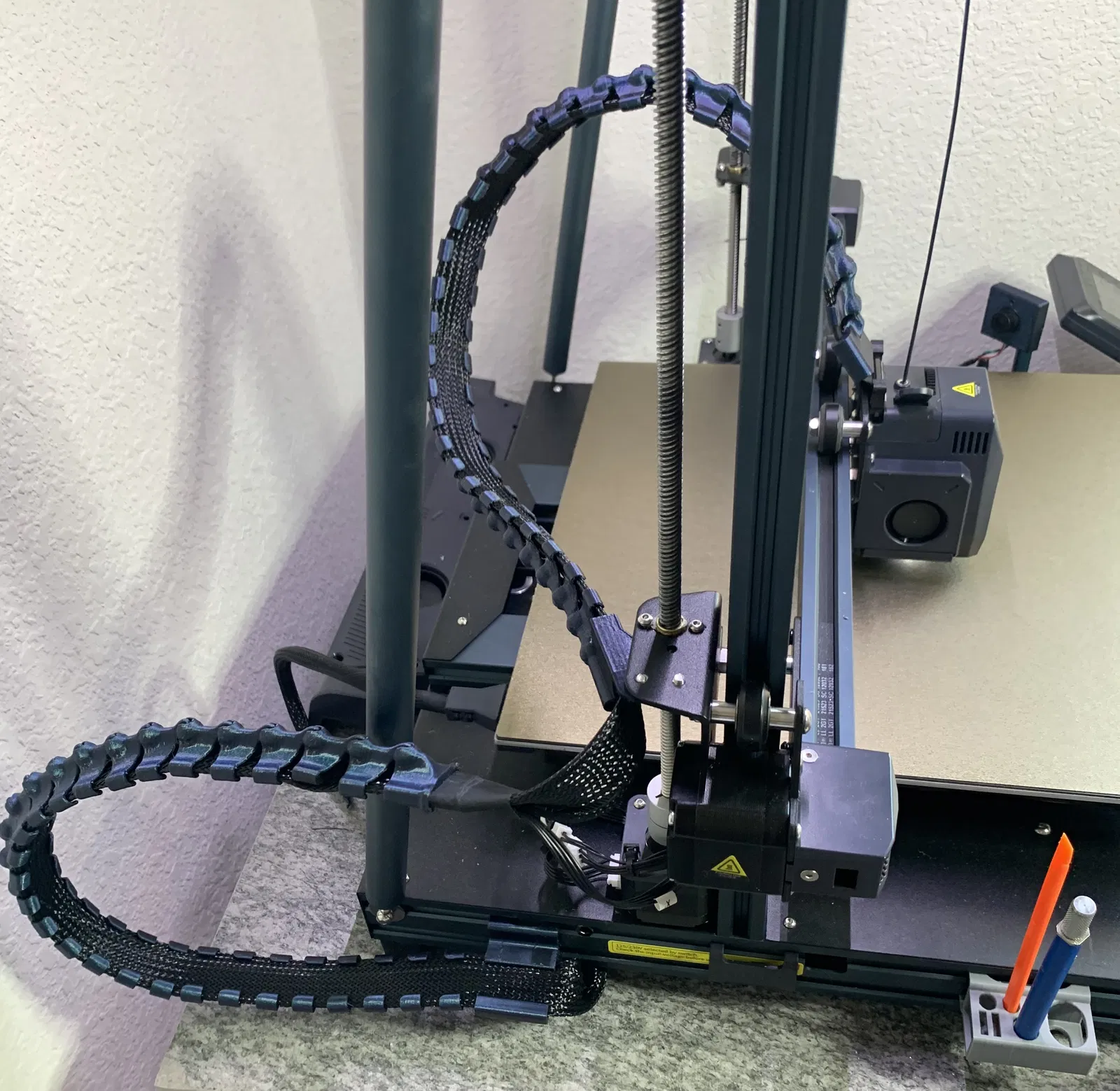

Dùng 5 file này là gọn hẳn, mà không cần thêm phần cứng gì. Vít có sẵn trên máy sẽ giữ cái Z bracket, còn hotend clip và base clip thì chỉ cần bấm (snap) vào là xong. Mấy phần còn lại cũng snap vào nhau hết. Bộ model này cho phép cái “spine” đi từ phần đáy máy lên thẳng tới hotend. Nhìn hình bạn sẽ thấy thanh fan bar của mình đã tháo ra và sợi dây của nó được giấu luôn vào trong chain.

Lắp bộ này vào thì sẽ bị mất bớt chiều cao in. Z bracket không cản, nhưng cái spine thì có, và bạn có thể tháo nhanh khi cần (nếu nhớ). Chỉ cần mở clip ở hotend là lấy lại được khoảng 25mm gì đó. Muốn lấy lại full chiều cao thì phải tháo thêm vài segment đầu tiên. Bạn nên test thử và chỉnh printer profile để tránh va chạm ngoài ý muốn.

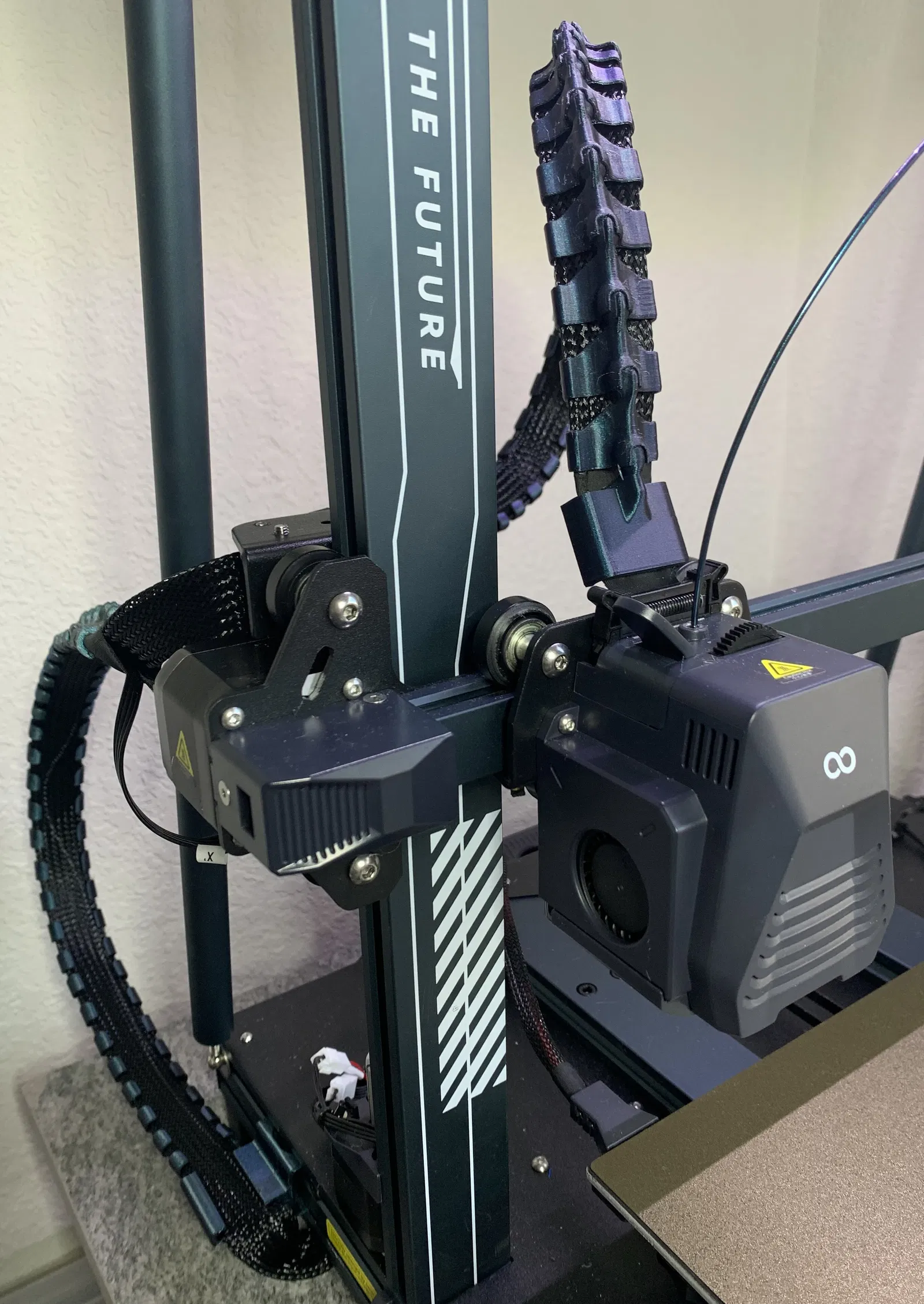

Hotend Clip (1) - Lắp cái này trước. Nó bấm vào cái metal guide của ribbon cable, giữ chắc mà không cạ hai bên dây. Nó cũng kéo ribbon cable ra phía trước để tránh bị kẹp khi máy chạy về zero (có thể máy bạn đang bị vậy). Xem phần remixes để có bản clip v2 đã cập nhật.

Z Bracket (1) - Tháo cái mount của dây rút (cable tie wrap mount) đang có sẵn và lắp cái này từ phía dưới vào đúng vị trí đó. Con vít thứ hai vốn nằm phía dưới đang “giữ đúng… không khí” thôi. Khả năng bạn sẽ phải tháo cái ê-cu đang giữ bánh POM wheel phía trên để tránh bị cross-thread khi thay bằng con vít dài hơn. Xem remixes để có phiên bản bracket dài hơn.

Base Clip (1) - Bạn sẽ tháo cái cable keeper zin và thay bằng cái này. Nó bấm vào rãnh của extrusion giống như đồ zin, sau khi dây đi ra bên hông máy hướng về phía sau. Uốn dây nhẹ một đoạn cong để canh cho thẳng hàng với clip.

Spine End (1) - Phần này không cần bắt gì, nó “thả nổi” như là đoạn cuối của các phần spine theo chiều dọc. Nó kết thúc ở chỗ heat shrink, nơi dây tách ra cho X stepper và fan bar.

Spine (khoảng 60) - Mục tiêu là đừng để hotend bị kéo căng quá, dễ mất thêm chiều cao theo trục Z. Cứ để dây của X motor hơi lỏng là ổn. Mấy khúc này footprint bị tách nhỏ nên đôi khi in hơi khoai.

In tất cả theo phương thẳng đứng, không cần support, và chạy tốc độ chậm. Mình thấy layer height càng mịn thì socket fit càng khít và ít bị flex lúc đầu. In PETG cho kết quả tốt ở layer height 0.24. Khi lắp xong, cái spine sẽ cần một chút thời gian để tự “settle” ổn định lại.
