Ngàm gắn ngang MMU3 vừa Original Prusa Enclosure

Ngàm gắn ngang cho MMU3, vừa trong enclosure. Cập nhật 05/10/2024

Bộ này dành cho anh em thích gắn MMU3 theo phương ngang.

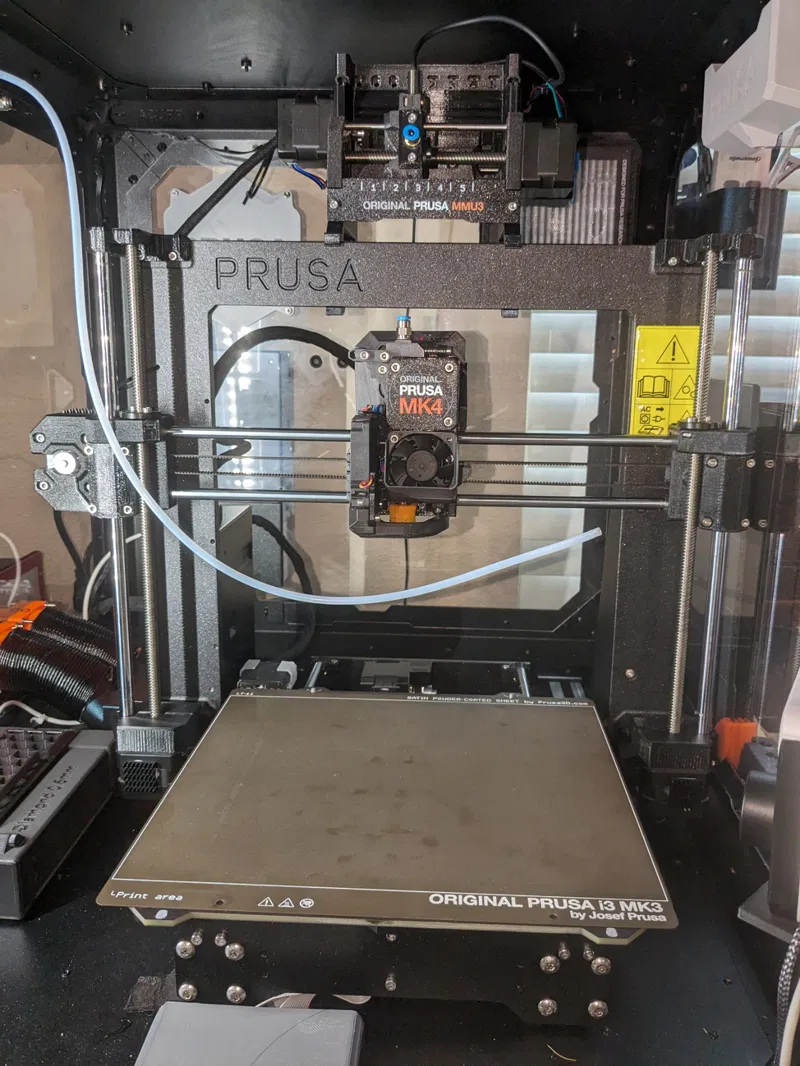

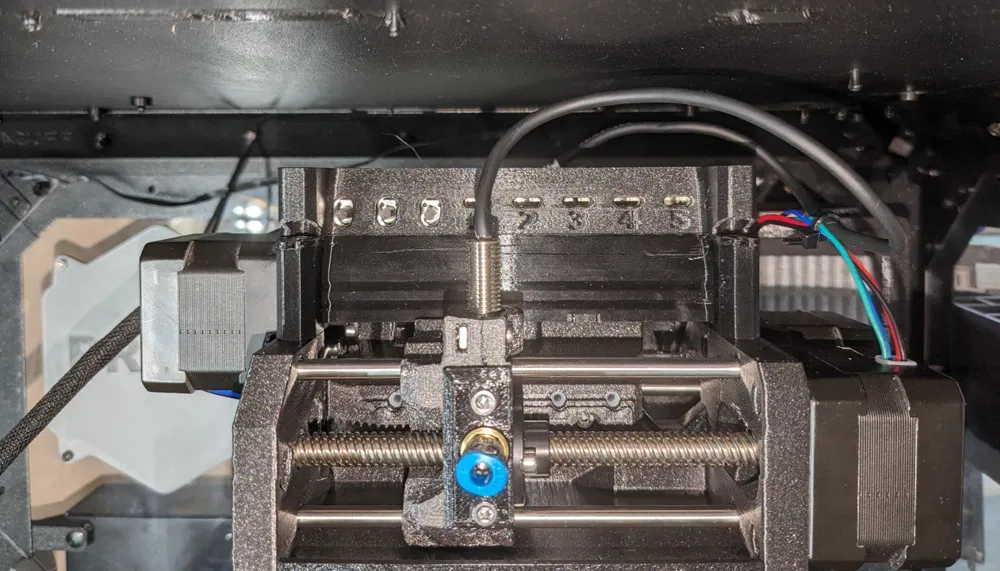

Thiết kế này canh cho MMU3 nằm ngang trên máy và vẫn vừa trong Enclosure. Giúp giữ 5 ống PTFE feeder nằm cao, tránh vướng vào khu vực in. MMU3 được đặt cao hơn để hạn chế kẹt/cạ ống PTFE vào hotend hoặc Nextruder.

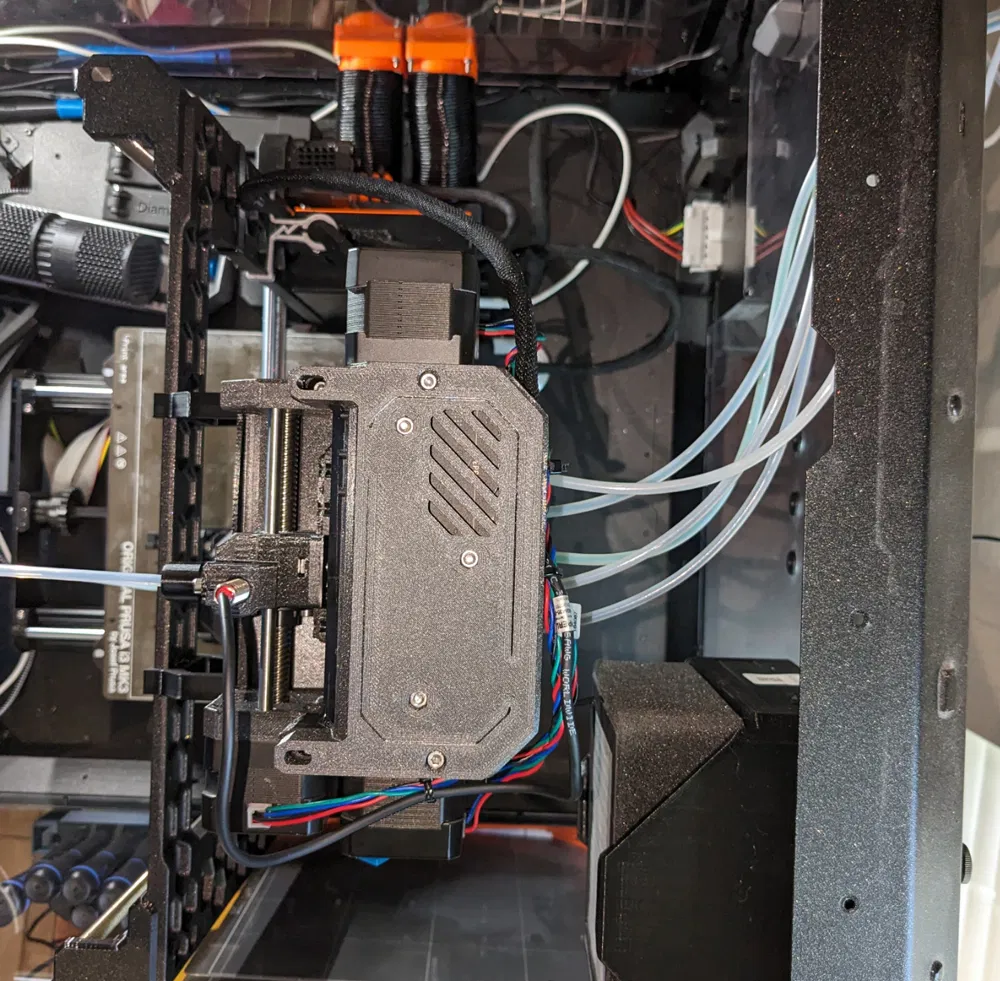

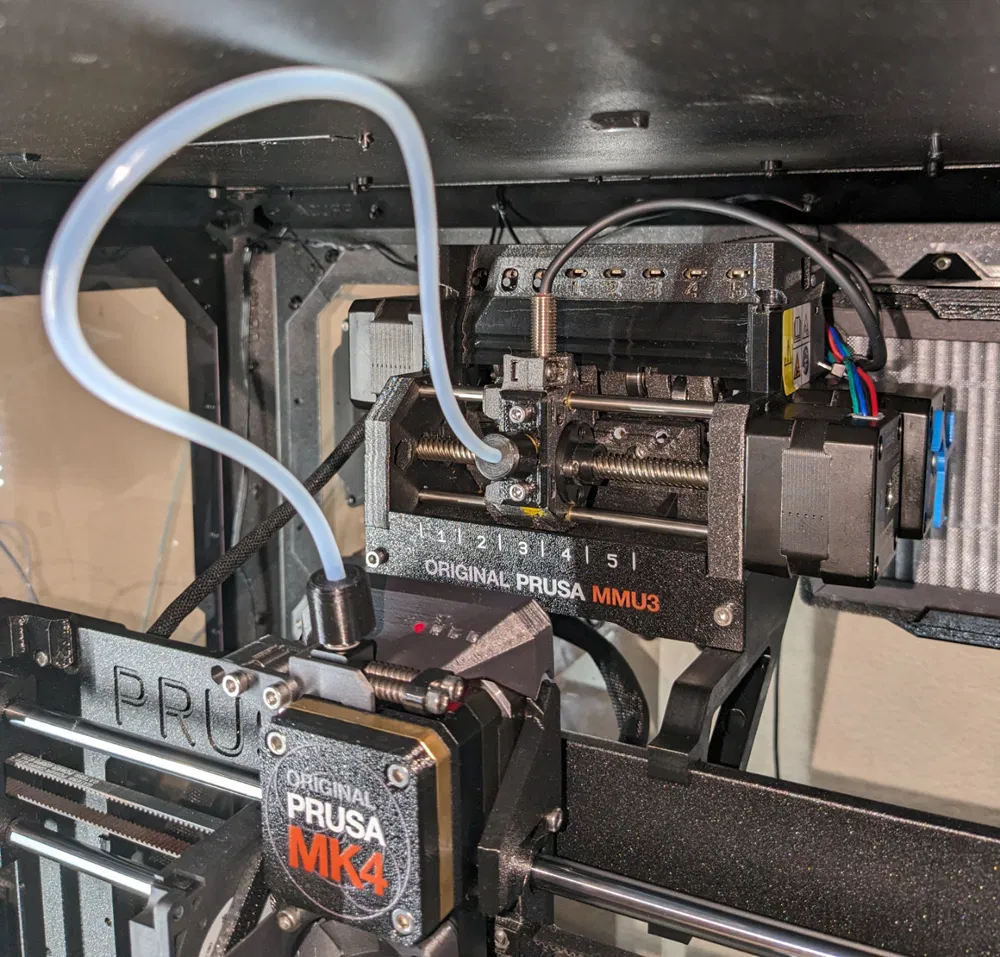

Phiên bản ngàm thứ 2 dời MMU3 lùi về sau 30mm, giúp có thêm khoảng trống thao tác cho ống PTFE khi trục Z lên gần mức tối đa. Có một hình minh hoạ ngàm offset 30mm và Nextruder ở mức Z max.

Khoảng hở xấp xỉ 26mm là mức tối thiểu theo mình để tránh làm kẹt dây cáp Super-Finda.T

Bộ này dùng được với MMU3, MMU2, dòng MK3 và MK4 đặt trên các miếng đệm (pads) zin dưới đáy enclosure.

Các phiên bản cũ của MMU2 và các ngàm đời trước sẽ không dùng được với MK3.9/MK4. Do khoảng hở với Nextruder ít hơn cho phần chân thấp. Phần chân nhô ra phía trước của khung cũng phải nông hơn.

Lưu ý

Thiết kế này dùng cho trường hợp bo mạch điện tử gắn ở phía trên (đúng chuẩn). Phần ngàm đỡ bo mạch treo bên dưới đã được loại bỏ. Ghi chú của Prusa về nhiễu điện tử có cảnh báo không nên thay đổi cách gắn bo mạch.

Chỉ cần 1 file STL cho cả bên phải và bên trái. Các ngàm này cao hơn ngàm zin 15mm.

Thiết kế để dùng 2 vít 3mm x 6 để giữ tấm label plate.

Khuyến nghị dùng lục giác (hex wrench) dài hơn để lắp ráp dễ hơn.

Ống PDFE (PTFE) chiều dài zin từ MMU3 tới hotend dùng rất ổn.

Mình khuyến nghị nên có nắp (lid) cho enclosure khi dùng MMU.

Bản offset 30MM sẽ tạo thêm một chút lực lên khung máy, đôi lúc có thể ảnh hưởng rung động. Mình đang dùng bản offset và chưa thấy vấn đề.

Kích thước/đo đạc

Máy của mình đặt trong Original Prusa enclosure. Nắp enclosure của mình cao 529/530mm tính từ sàn. Chiều sâu enclosure khoảng 580mm.

Khi trục Y của MK4 chạy tối đa ra phía trước, các tab của heatbed cách mép enclosure hoặc cửa 22mm. Đỉnh khung đứng của máy đo được 380mm tính từ sàn enclosure. Chân máy dùng loại zin.

Đỉnh MMU3 khi gắn ngàm ngang cao 502mm tính từ sàn. Nắp Original Prusa enclosure cao hơn MMU 27mm, đủ chỗ cho dây SuperFinda.

Mặt sau của MMU3 cách mặt sau của khung đứng máy in 118mm.

Với ngàm offset 30mm, mặt sau MMU3 cách mặt sau của khung đứng 148mm.

Cần tối thiểu 120mm khoảng hở tới mặt sau enclosure khi dùng ngàm offset 30mm. Trong setup của mình, cần tối thiểu 25mm khoảng hở tới tuỳ chọn filter.

In ấn

Layer 0.2mm, PETG. Infill 15%. In nằm nghiêng (printed on the side).

4 vít 3mm x 12.
