Ngàm gắn cảm biến PIR cho IR Turret - CrunchLabs Hack Pack 001

IR Turret PIR Motion Sensor Mount - CrunchLabs Hack Pack 001

Tổng quan

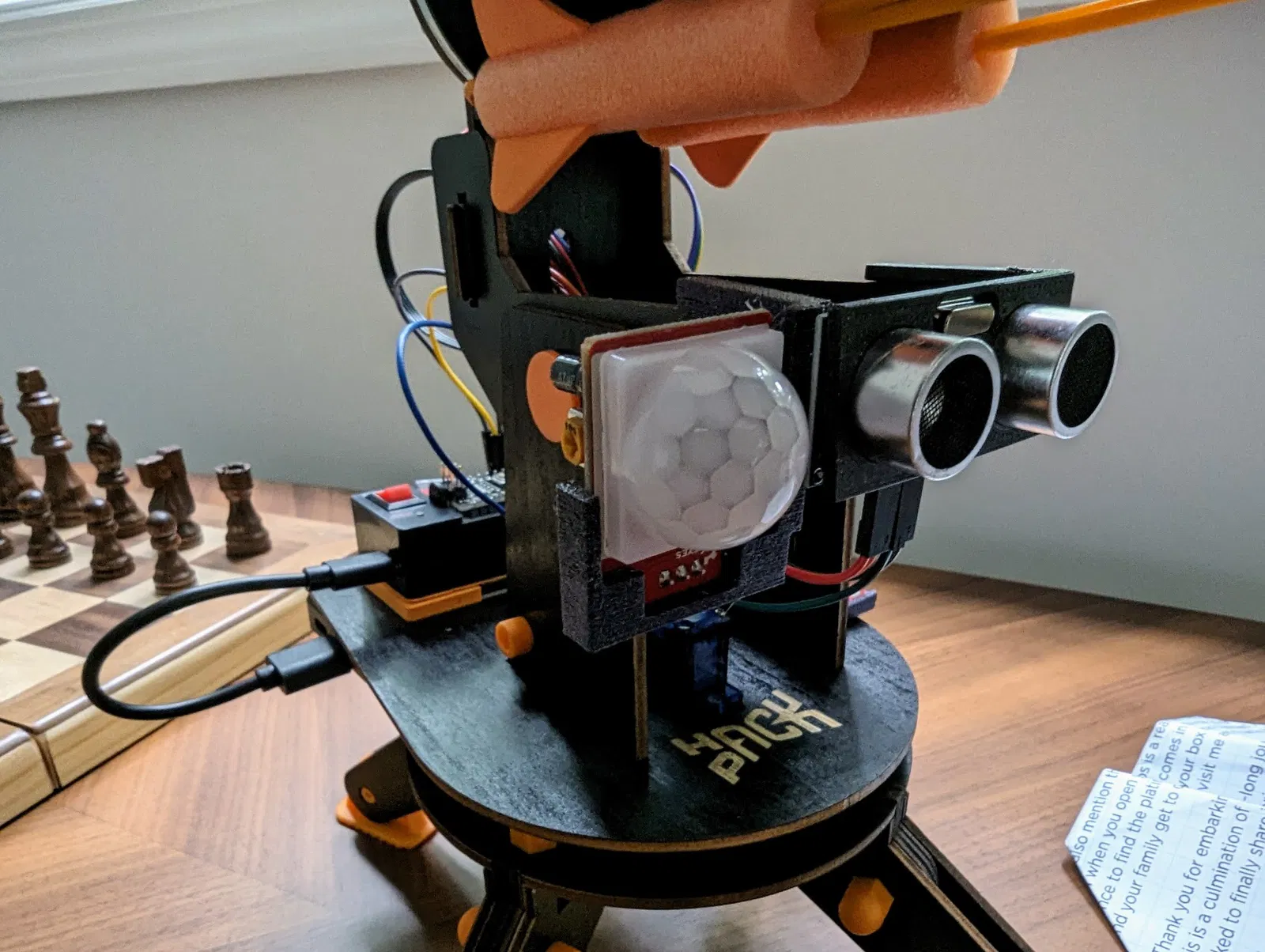

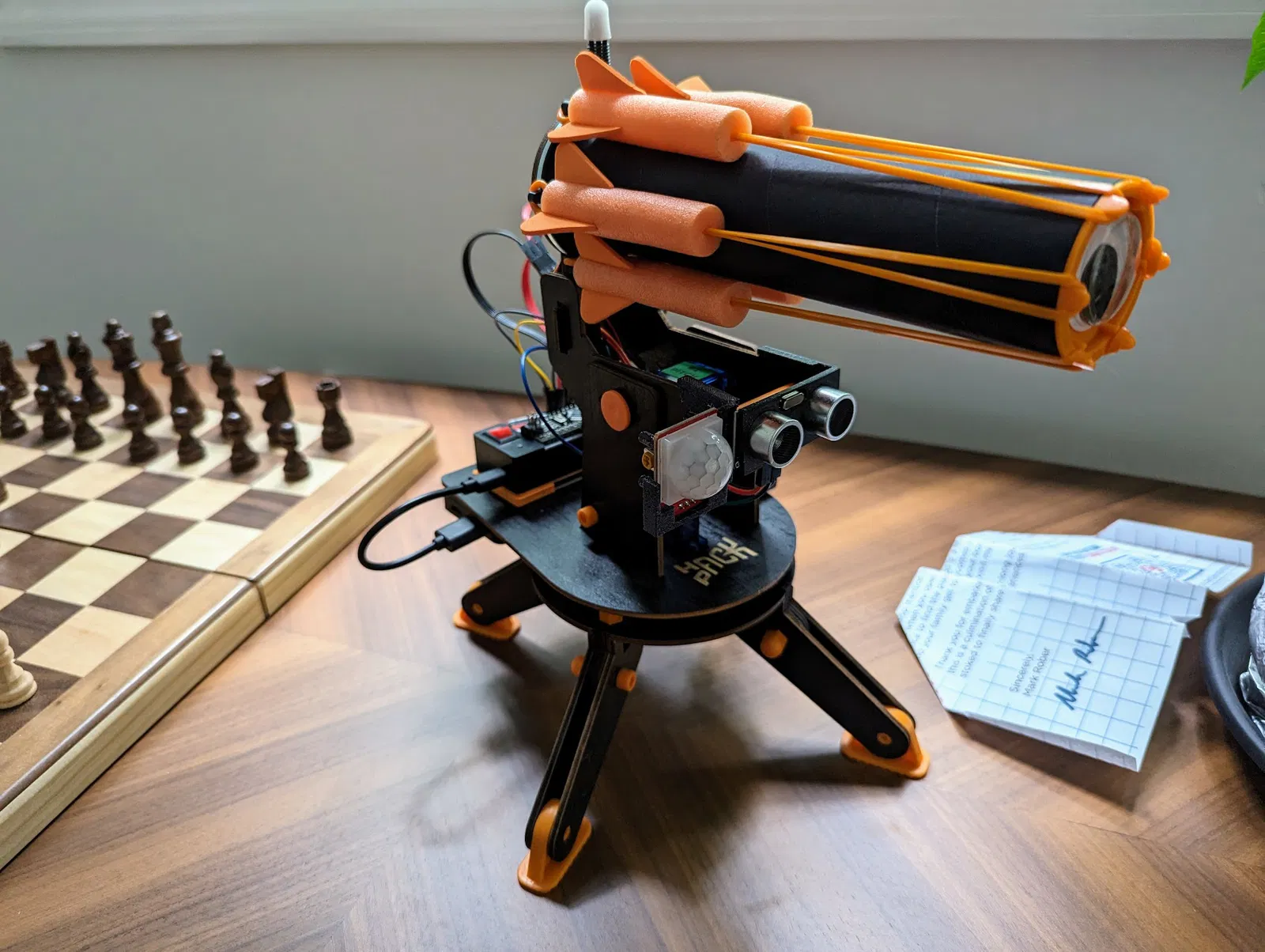

Đây là một ngàm (mount) in 3D được thiết kế để giữ chắc cảm biến chuyển động PIR (Keyes PIR Motion Sensor Module HC-SR501) lên IR Turret của CrunchLabs trong Hack Pack. Nhờ vậy bạn có thể phát hiện chuyển động phía trước turret và cho nó chạy ở chế độ “sentry mode.”

Code có thể tìm tại https://github.com/ahaque12/ir-turret.

Thông tin in 3D

• Thời gian in: Khoảng 25 phút trên Prusa MK4
• Vật liệu: PLA/PETG
• Supports: Có
• Infill: 20%
• Layer Height: 0.2 mm
• Perimeters: Mặc định

Hướng dẫn lắp ráp

1. In ngàm (mount): Dùng các thông số in khuyến nghị để ngàm cứng cáp và bền.
2. Gắn cảm biến PIR: Đặt cảm biến PIR vào ngàm, canh cho khít.
3. Cố định lên Turret: Dùng con vít có sẵn bắt vào long spacer để gắn ngàm lên IR Turret. Tham khảo hướng dẫn lắp của turret để làm đúng cách.
