Antenna dọc portable dùng loading coil 26uH (đế tripod)

Tác giả Nikdfish

Lượt tải: 116
Lượt thích: 18
Lượt coi: 1.051
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 9 file · 8,2 MB· 8,2 MB

File 9 8,2 MB

Short-Coil---28-feet-v9-coil-body_1772772054.stlSTL · 2,9 MB
Short-Coil---28-feet-v8-contact-ring_1772773301.stlSTL · 275,4 KB
Short-Coil---28-feet-v5-contact-screw_1772773302.stlSTL · 922,5 KB
Short-Coil---28-feet-v5-Clamp1_1772773304.stlSTL · 240,5 KB
Short-Coil---28-feet-v9-Clamp2_1772773305.stlSTL · 275,7 KB
Short-Coil---28-feet-v5-plug_1772773305.stlSTL · 206,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #239687
Danh mục: DIY
Ngày đăng: 06/03/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: hamradio
antenna
amateurradio
verticalantenna
loadingcoil

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

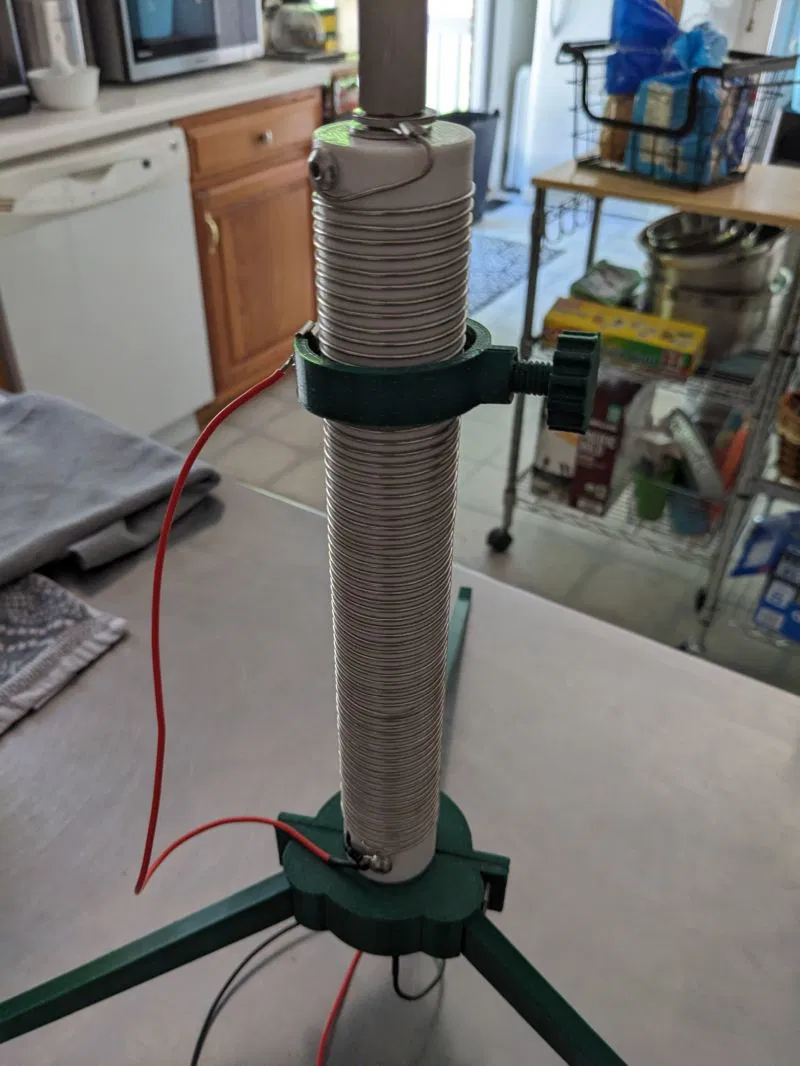

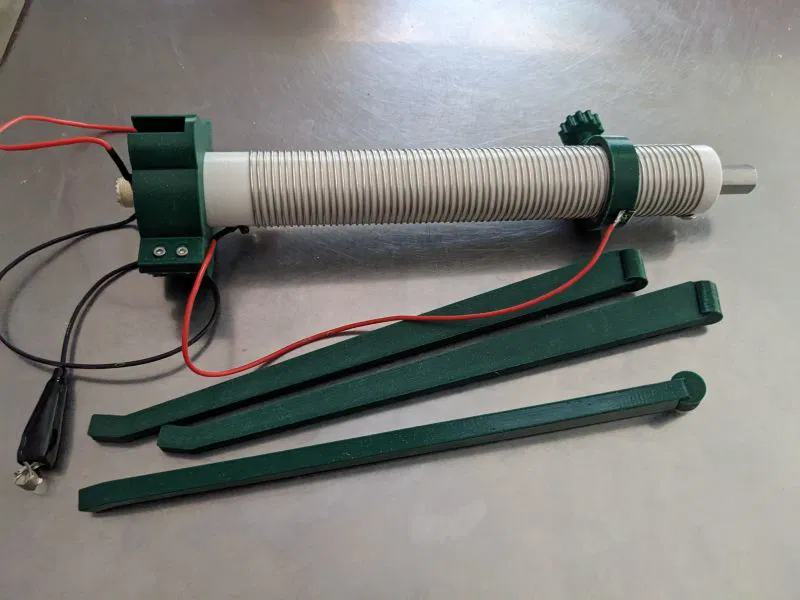

Mẫu này là một đế loading coil đơn giản, có thể chỉnh được, dành cho antenna portable. Bao gồm các chi tiết để gắn kèm chân tripod. Theo một loading coil calculator, cuộn coil này có thể đạt khoảng 26 uH inductance.

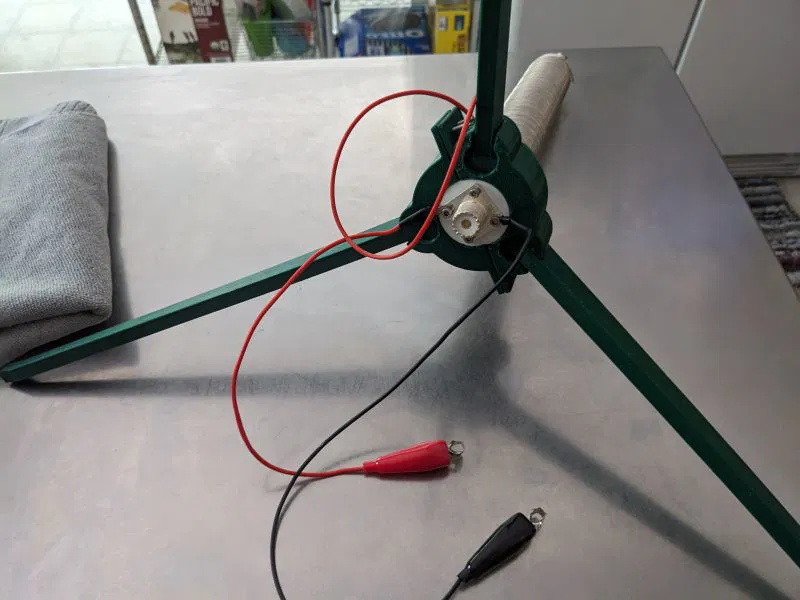

Theo thiết kế, mẫu có chỗ để gắn ren 3/8-24 và một đầu nối SO238 chassis mount connector, đồng thời dùng hơi hơn 28' dây đồng buss wire 16awg mạ thiếc. Phần vòng tiếp xúc (contact ring) dùng Keystone 209 battery contact.

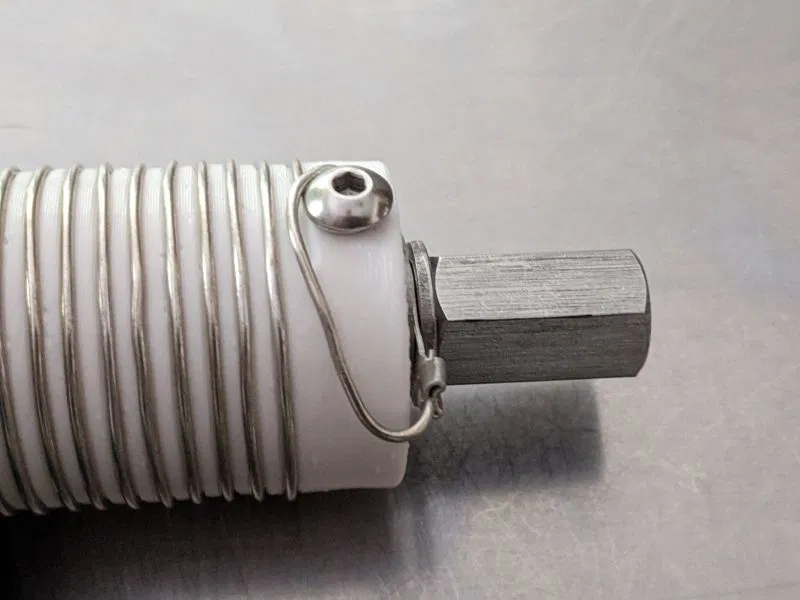

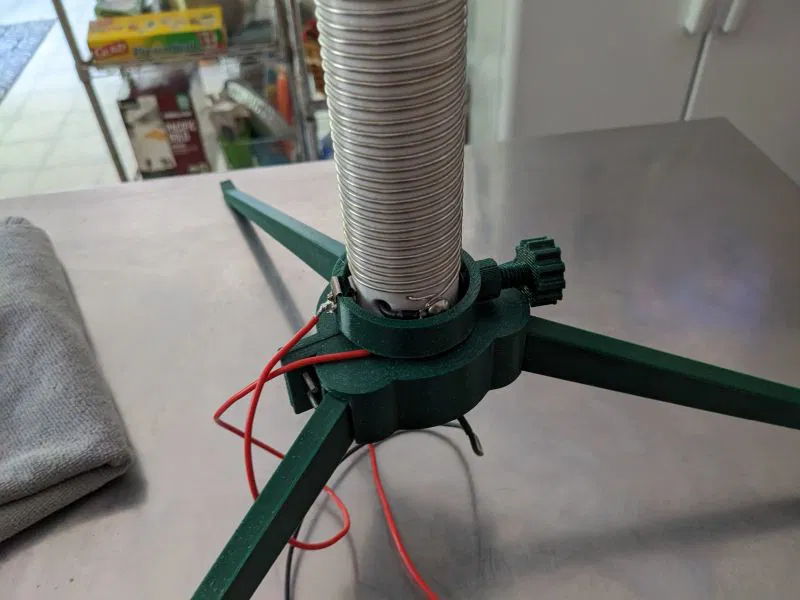

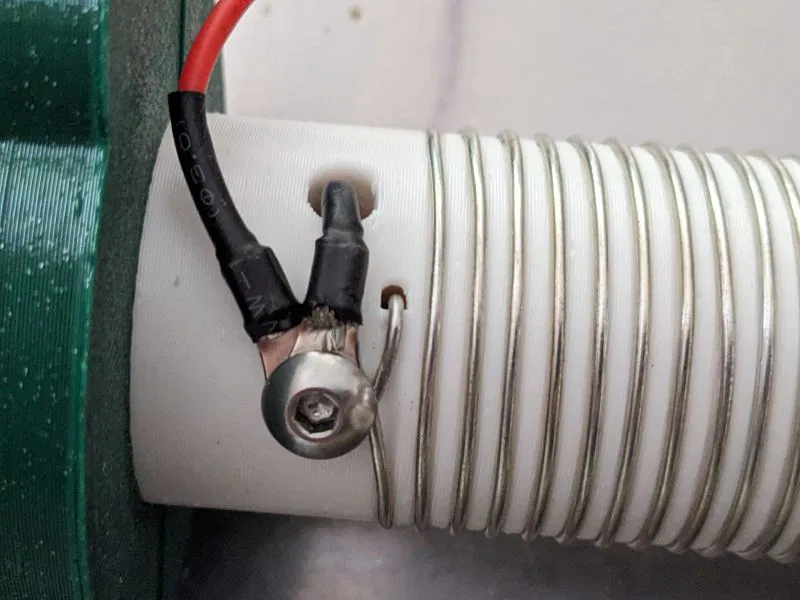

Lắp ráp tripod dùng vít M3 cap head. Cuộn coil được neo ở đầu và cuối bằng vít M5 pan head. Mình cũng dùng cos (crimp-on ring terminals) và washer ở những chỗ cần thiết. Xem hình để biết chi tiết.

Phần 3/8-24 thread extension mình dùng là cái này:

https://www.amazon.com/dp/B08W56Y1WQ

Nó rẻ hơn nhiều so với các lựa chọn khác mình tìm được.

Mình in bằng ASA, dùng nozzle 0.6 và layer 0.3mm.

Có kèm file nguồn Fusion 360 và file STEP.

Bản 46 uH của mẫu này có thể xem ở đây:
