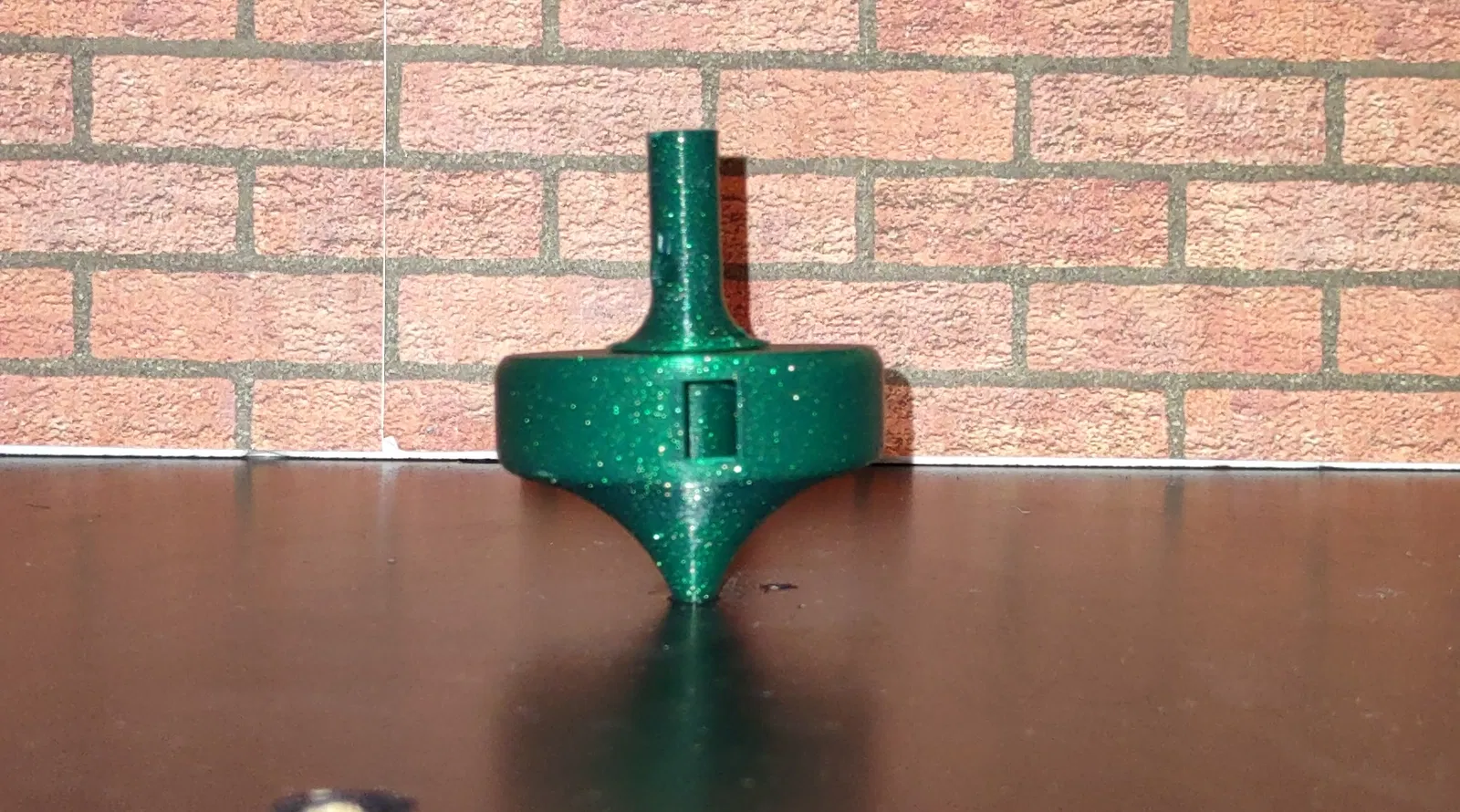

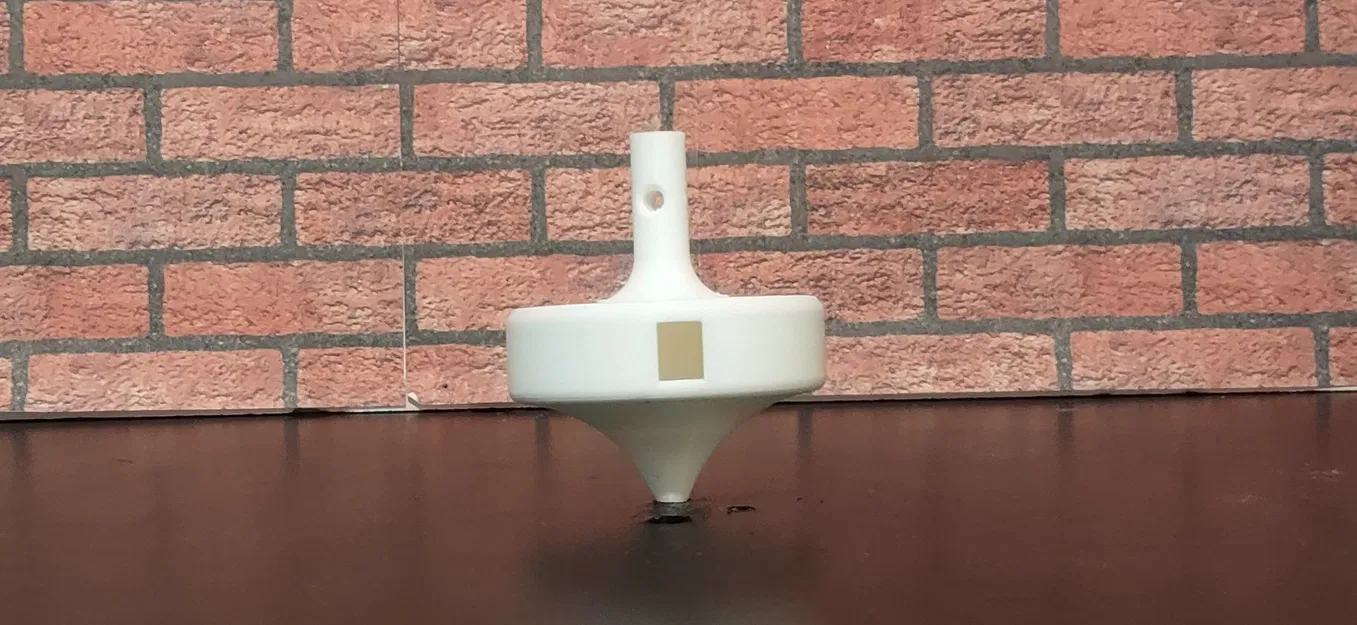

Con quay phát âm lớn khi quay (Loud Tone Generating Spinning Top)

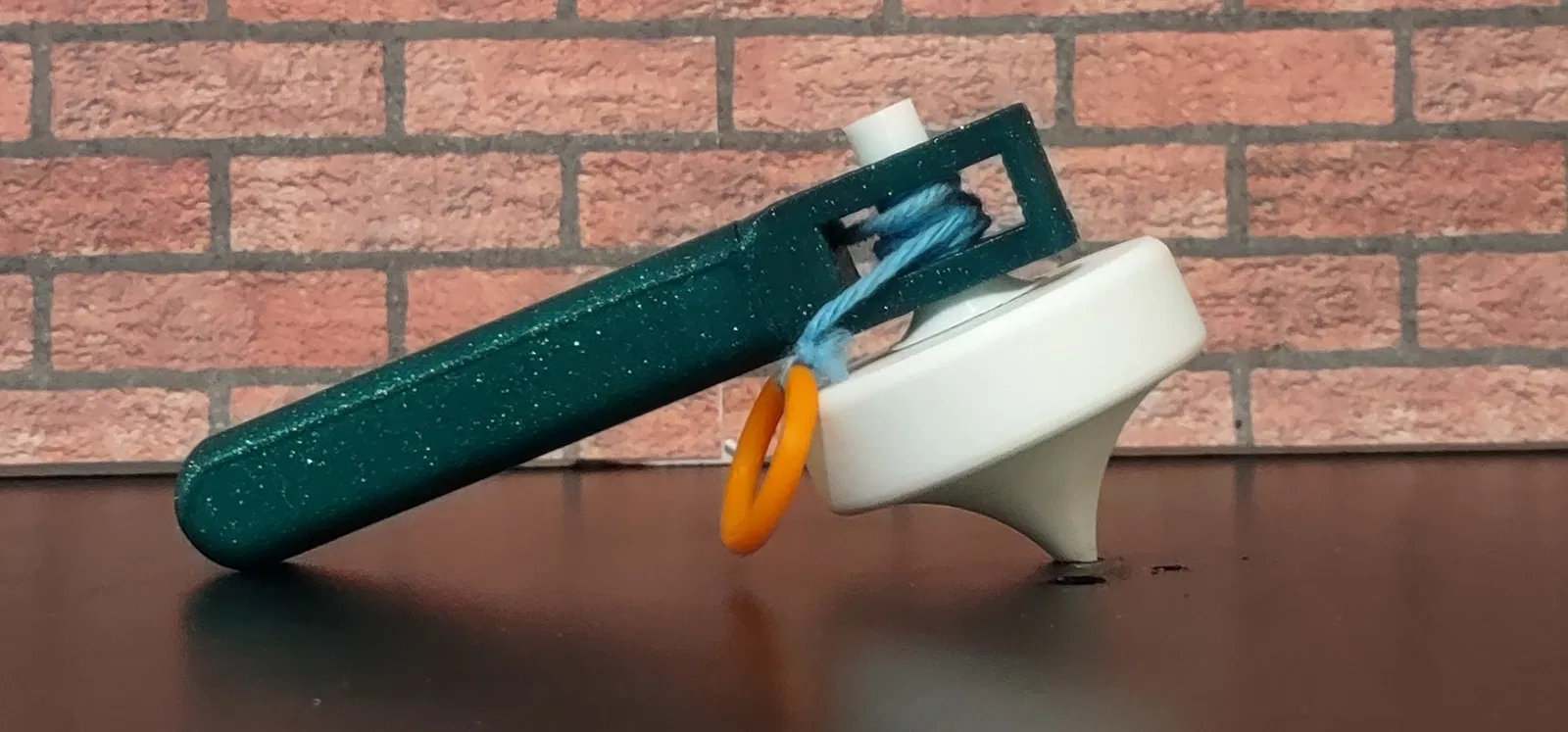

Lắp con quay này vào tay cầm, quấn bằng một sợi dây chắc (ví dụ dây YoYo cũ hoặc dây gai), rồi giật mạnh. Giật nhanh và mạnh sẽ cho tốc độ quay cao, quay được khá lâu và phát ra tiếng ù/huýt sáo lớn.

Tốc độ quay ảnh hưởng đến cao độ (tone) và thời gian con quay còn quay. Tone sẽ thay đổi theo tốc độ và rồi nhỏ dần khi con quay tiếp tục quay. Bạn giật càng mạnh thì tiếng càng to và kéo dài càng lâu. Thời gian quay tối đa của mình là 118 giây. Bạn có vượt được không?

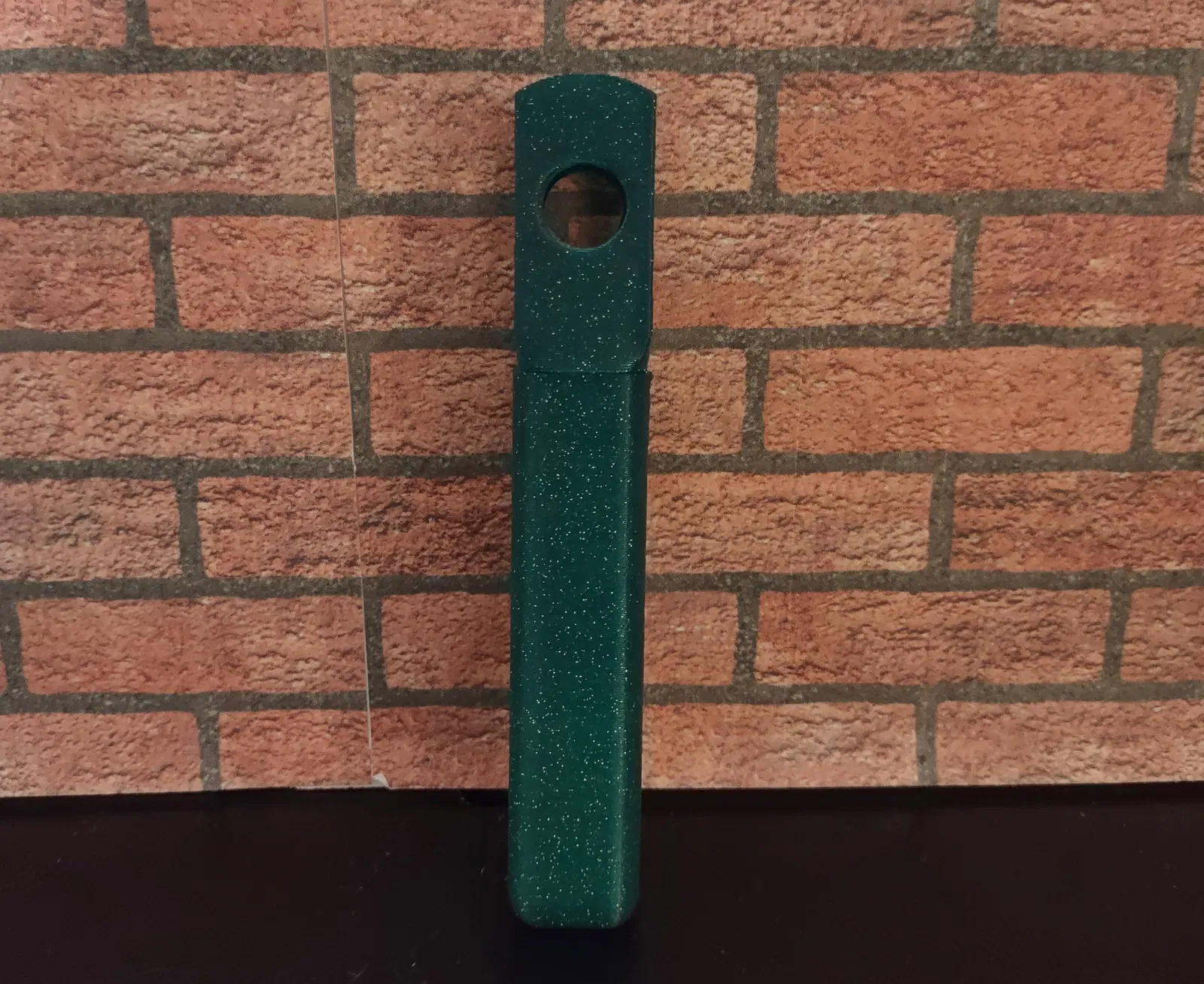

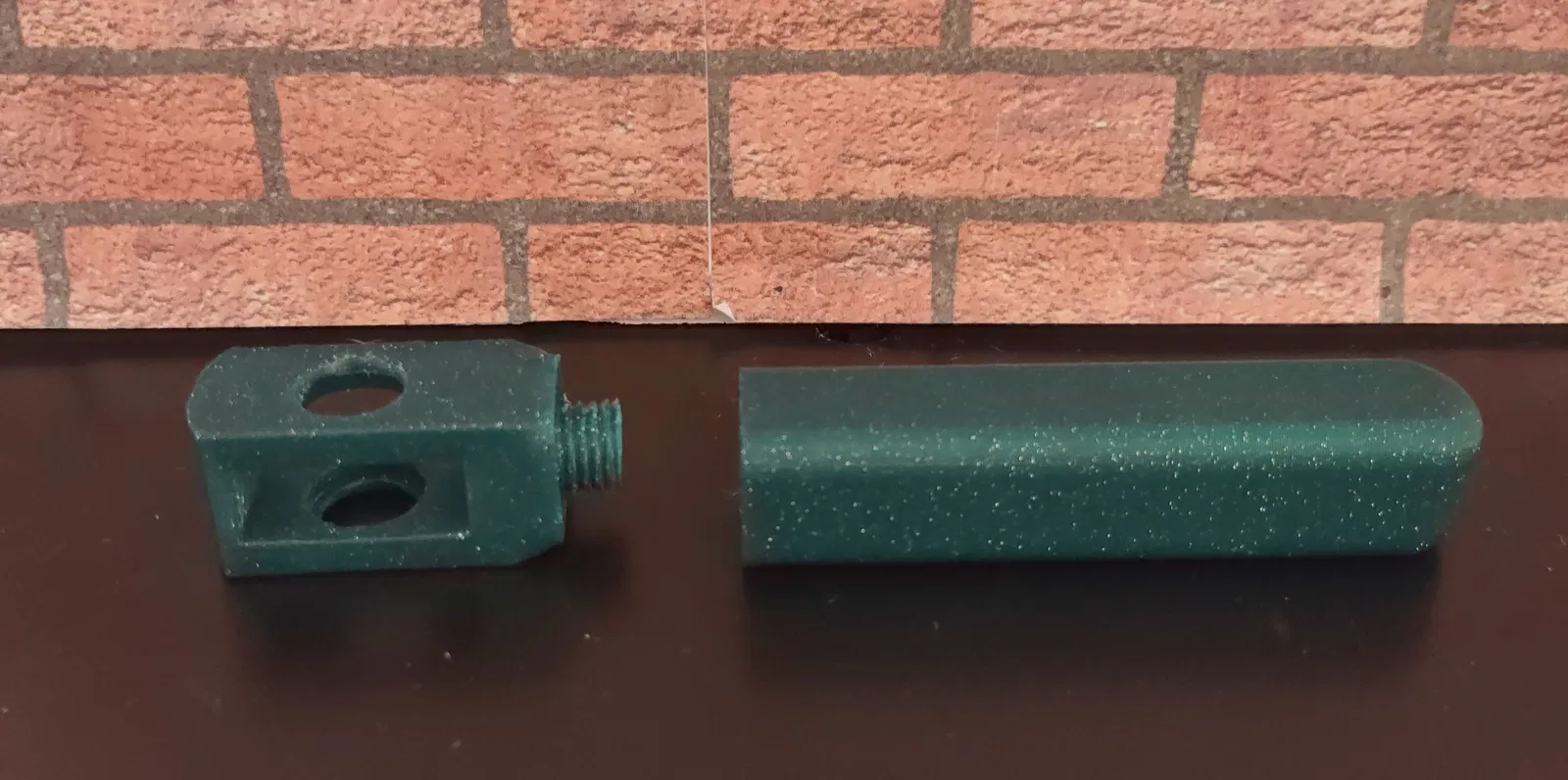

Phần tay cầm của bộ quay có thể tách rời khỏi phần đầu tay cầm để thay thế phần đầu dễ dàng. Khi trục tay cầm quay bên trong phần đầu tay cầm, nó sẽ bị mòn theo thời gian. Thay vì lăn tăn vụ bạc lót (bushings), mình chọn cách thay phần đầu khi cần. Phần trên của con quay cũng có ren để thay thế mà không cần in lại nguyên một con quay mới.

Mẫu này lấy cảm hứng từ video dự án con quay ồn của Maker's Muse cách đây vài năm. Mình thích tay cầm nhỏ gọn hơn so với cái Maker's Muse dùng và muốn thử xem việc tự thiết kế một con quay tạo âm (tone generating) khó tới đâu. Không hề dễ. Mình đã thử làm thân cao hơn, đổi kích thước lỗ, đổi số lượng lỗ, đổi đường kính, thậm chí thêm các vách hướng âm (sound chamber baffles). Sau hơn 29 lần chỉnh sửa, mình chốt được thiết kế này.

Phần ren sẽ khít khi in trên máy có dung sai 0.3mm. Dùng 0.2mm cho phần ren ăn khớp với 0.28mm sẽ cho độ khít vừa phải, không quá chặt.

Slicer Settings (Cura)

Spinning Top Body:

• Material - PLA
• Orientation - đặt trên mặt phẳng, phần nhọn hướng lên trời
• Layer height - 0.28
• Wall line count - 4 (để tăng khối lượng ở các vùng ngoài cùng)
• Top layers - 4
• Bottom layers - 4
• Infill density - 15%
• Infill pattern - lines
• Support - None
• Build plate adhesion - None

Spinning Top Screw in Section:

• Material - PLA
• Orientation - đặt trên mặt phẳng phía trên, để phần ren hướng lên trên cùng
• Layer height - 0.2
• Wall line count - 3 (tăng độ bền và chống mòn)
• Top layers - 3
• Bottom layers - 4
• Infill density - 5% (không muốn nặng ở phần trung tâm phía trên)
• Infill pattern - lines
• Support - Required
• Support Placement - Touching Buildplate
• Build plate adhesion - None

Top Spinner Handle:

• Material - PLA
• Orientation - đặt nằm trên miệng lỗ ren
• Layer height - 0.28
• Wall line count - 3
• Top layers - 4
• Bottom layers - 4
• Infill density - 15%
• Infill pattern - Cubic
• Support - None

Top Spinner Handle Head:

• Material - PLA
• Orientation - dựng đứng tay cầm, tỳ trên mặt phẳng của phần ren
• Layer height - 0.2
• Wall line count - 3
• Top layers - 4
• Bottom layers - 4
• Infill density - 50%
• Infill pattern - Cubic
• Support - Required
• Support Placement - Touching Buildplate
