Dock sạc Pixel Watch gen 1 dạng case cuốn cáp & gắn ổ cắm (USB-C & USB-A)
Case du lịch nhỏ gọn dạng “viên sỏi” cho sạc Pixel Watch gen 1, có cơ chế cuốn/dồn dây gọn gàng và ngàm gắn adapter/ổ cắm. Có bản USB-C và USB-A (dày hơn ~2.3mm) cho adapter bên thứ ba.
Mô tả
Các cập nhật kể từ lần đăng ban đầu:
Date
Description
02/23/2023

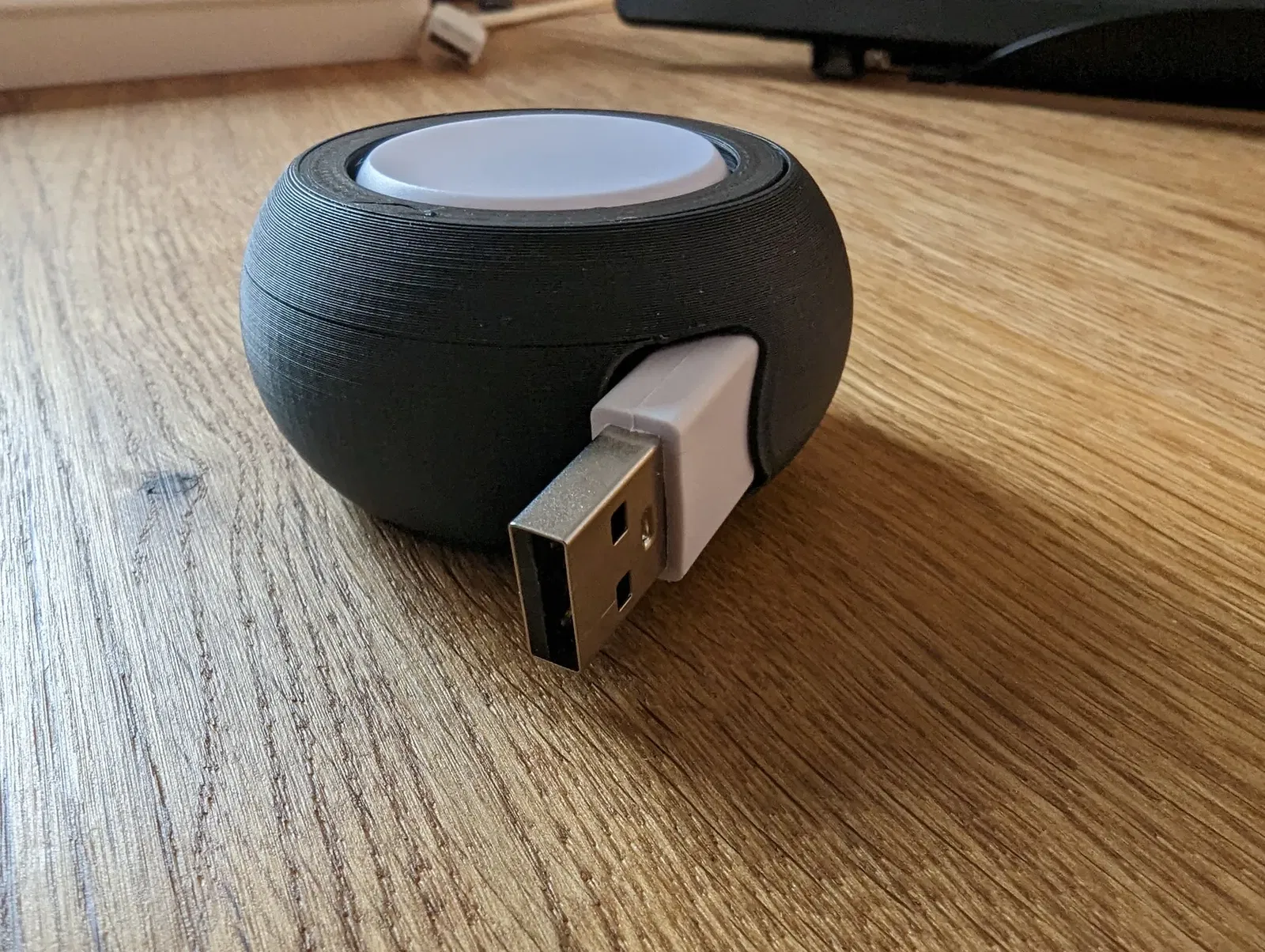

Thêm phiên bản USB-A để phù hợp với adapter bên thứ ba. Bản USB-A dày hơn khoảng ~2.3mm, và đã được test với sạc GEEMEE.
Cảm ơn Martin Th. đã cung cấp kích thước, cũng như in và test giúp mình. Nếu ai dùng thử với một loại sạc bên thứ ba khác mà cần chỉnh (tuning) gì thêm thì báo mình biết nha.
02/10/2023
Thêm phiên bản kẹp (clip) cho HyperJuice Power Adapter bản EU (phần ngàm gắn nằm ở cạnh lớn)
11/11/2022
Tăng tolerance nhẹ để in dễ hơn (ở layer height 0.1mm thì hai phần có thể bị kẹt)
10/27/2022

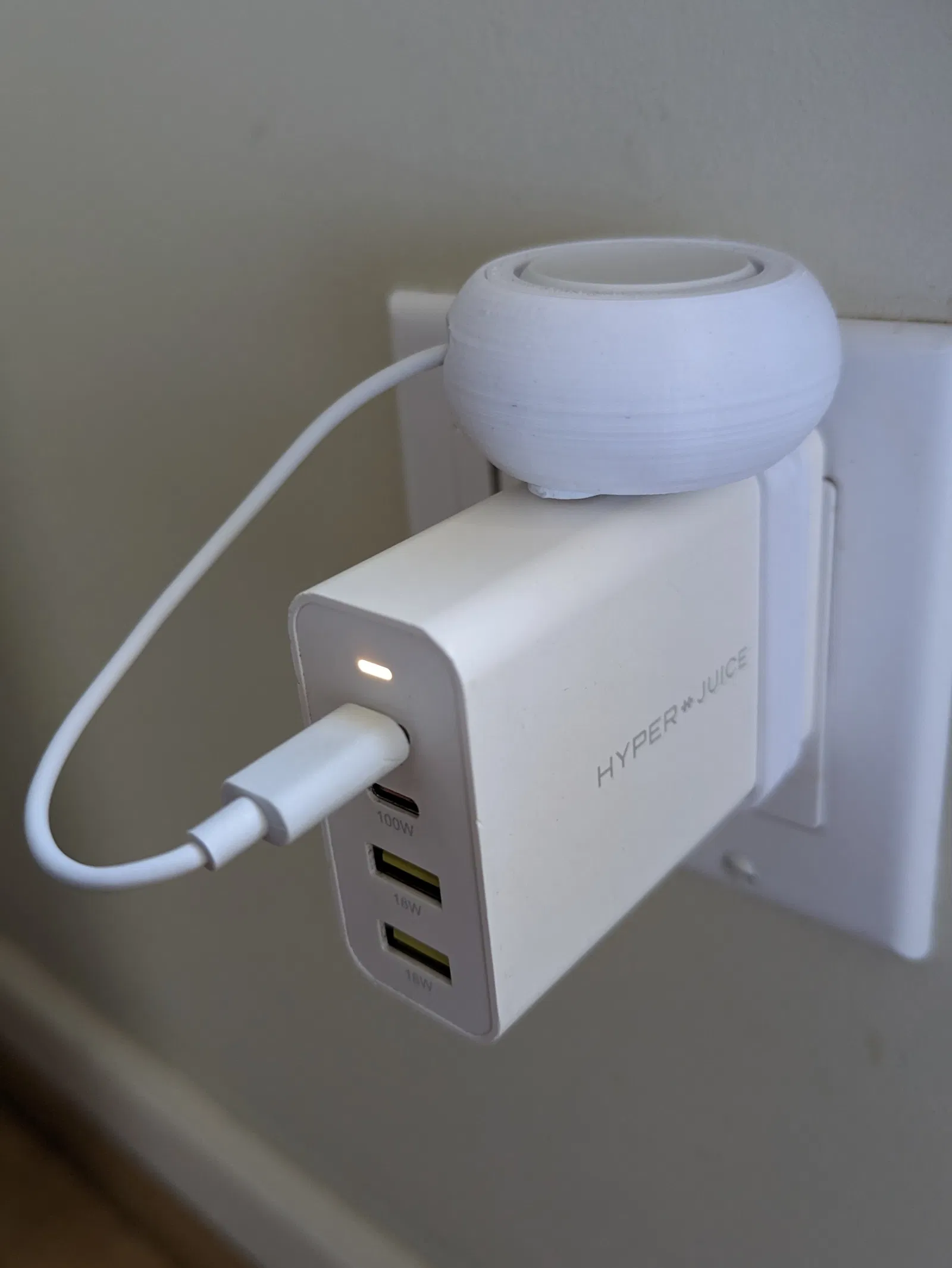

Mình thêm thiết kế kẹp (clip) cho sạc HyperJuice
10/26/2022 later

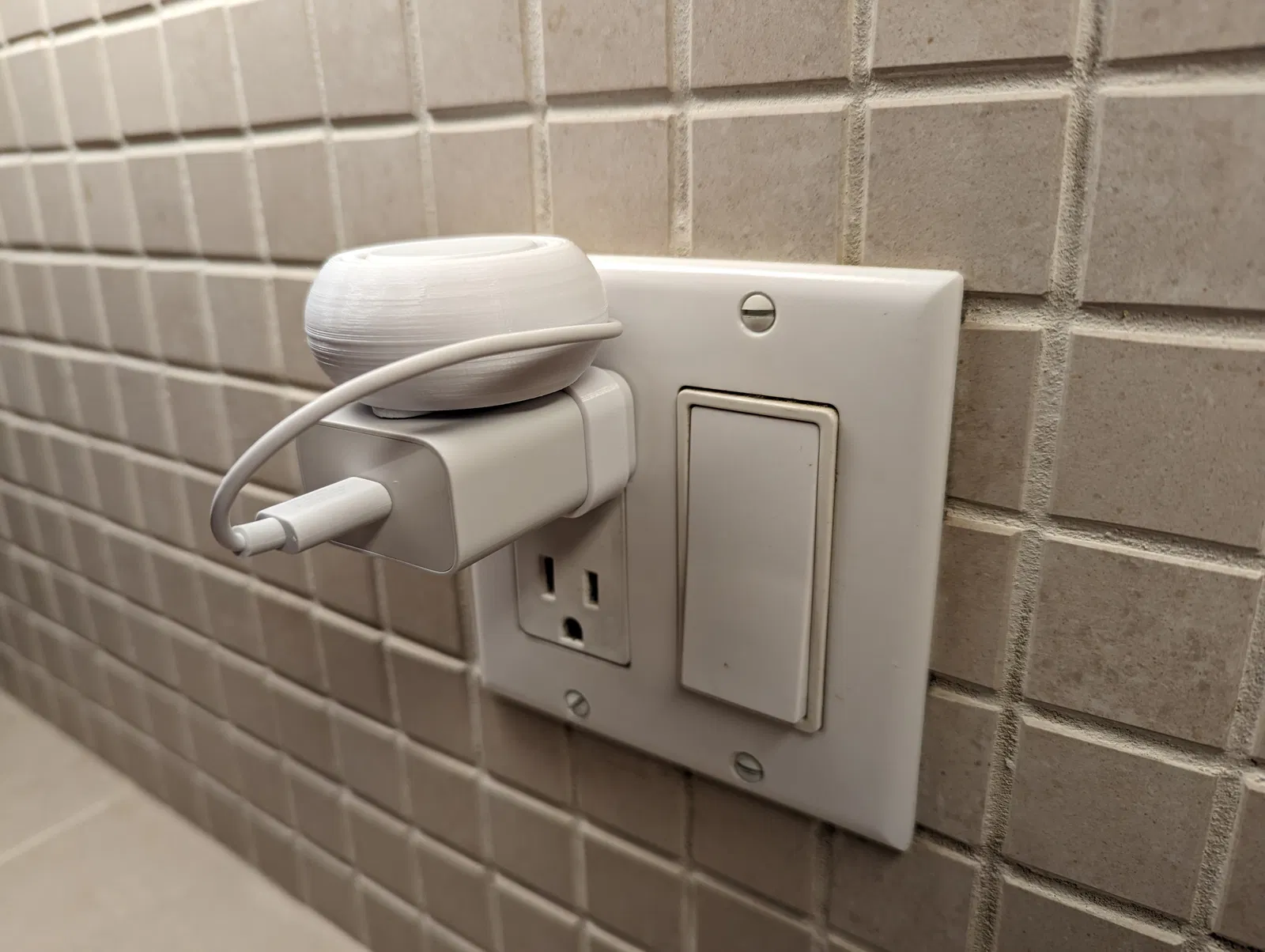

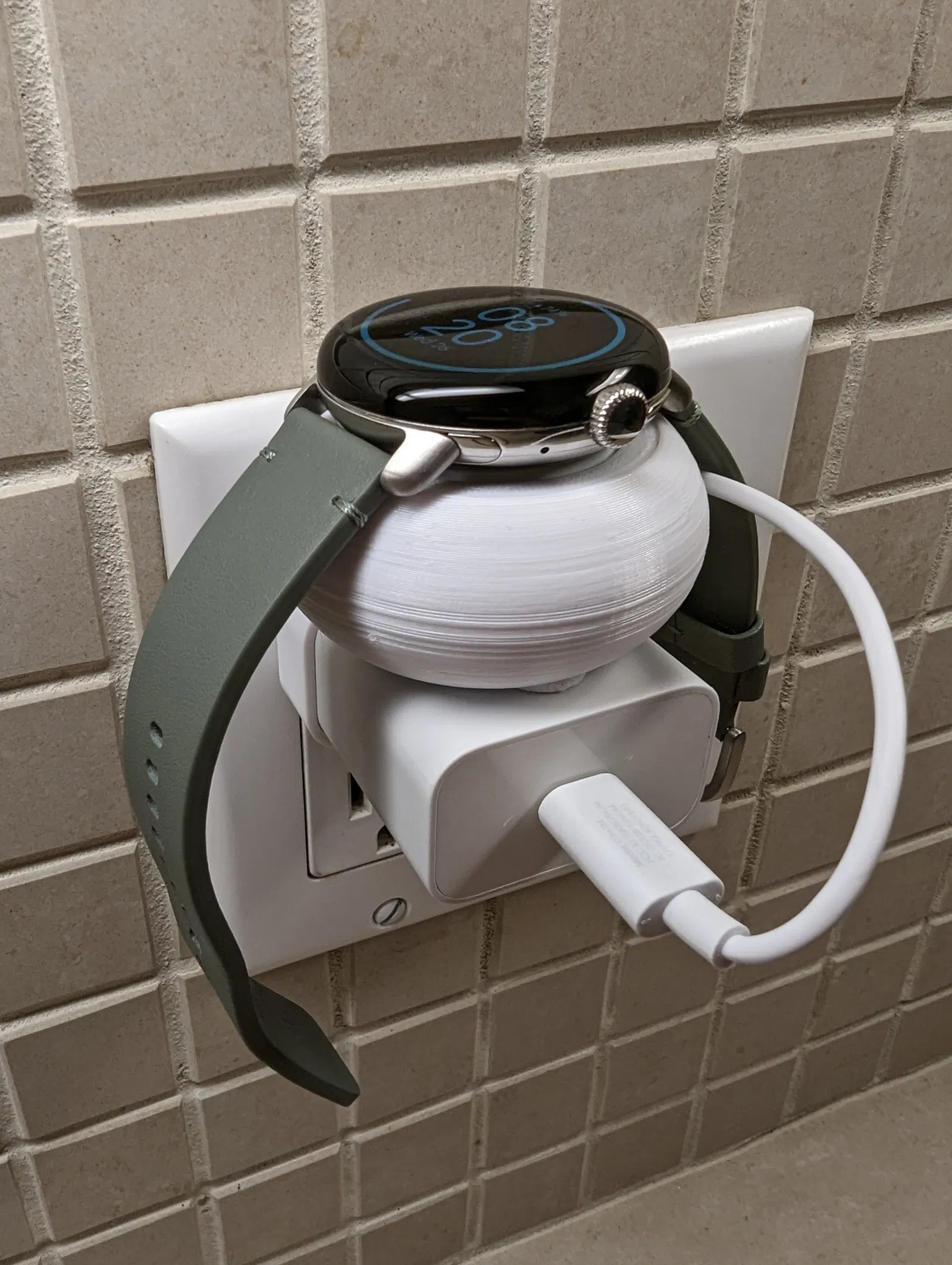

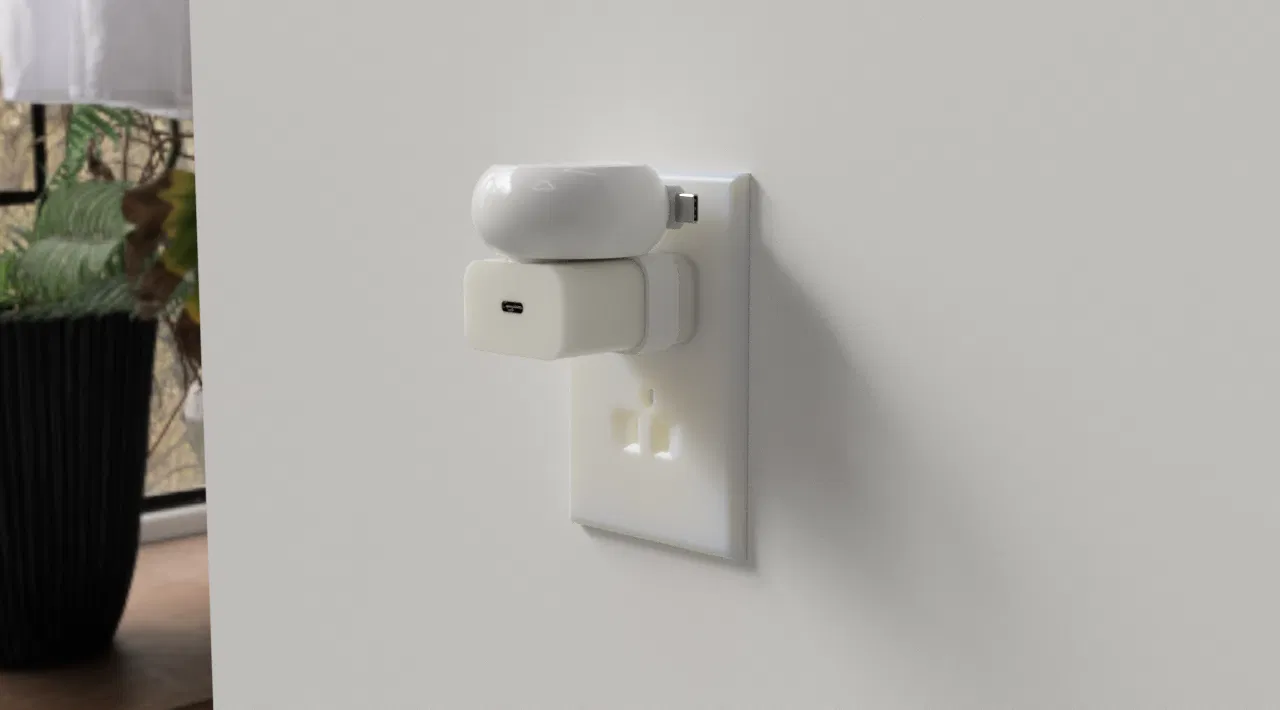

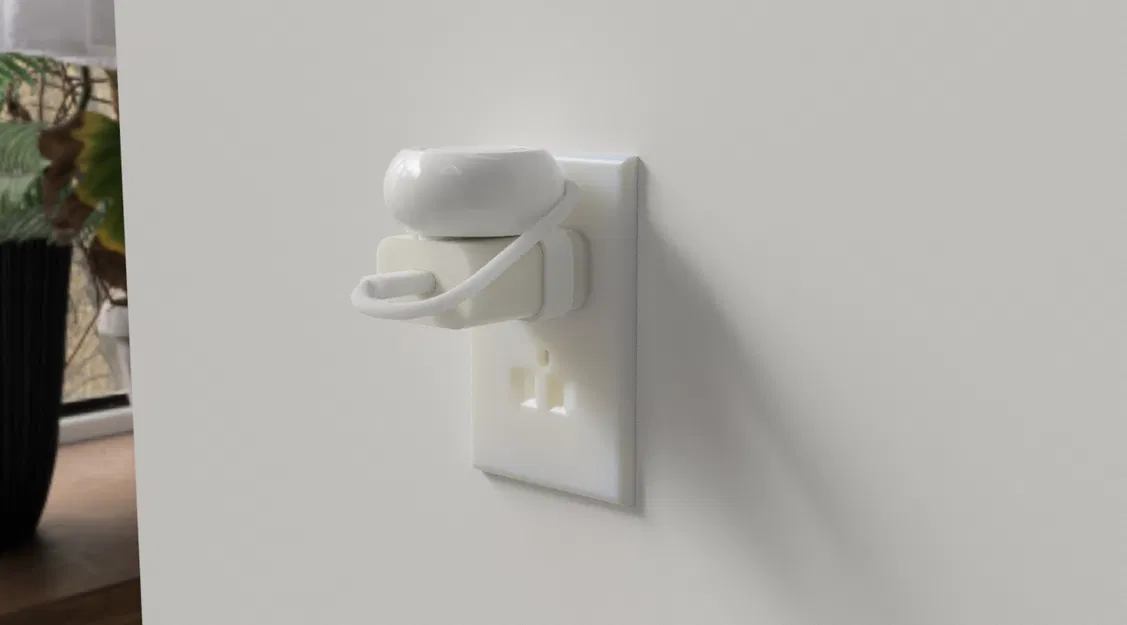

Mình upload kẹp (clip) cho adapter sạc Google 15W USB-C.
Mình cập nhật phần đáy của case để lắp vừa lên clip. Mình cũng chỉnh tolerance theo phương dọc giữa lõi (core) và vòng (ring) của case.
10/26/2022
Đăng bản đầu tiên

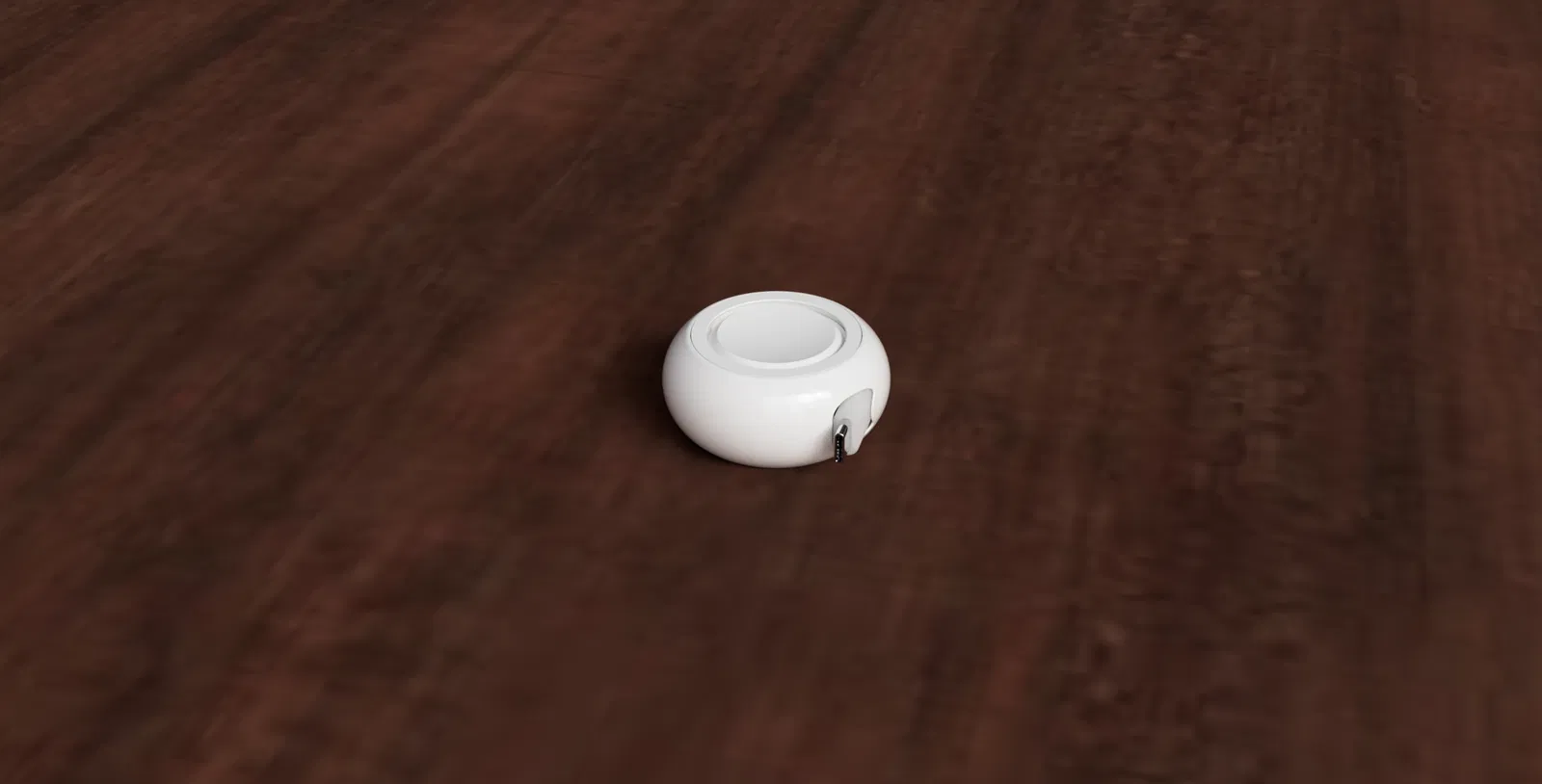

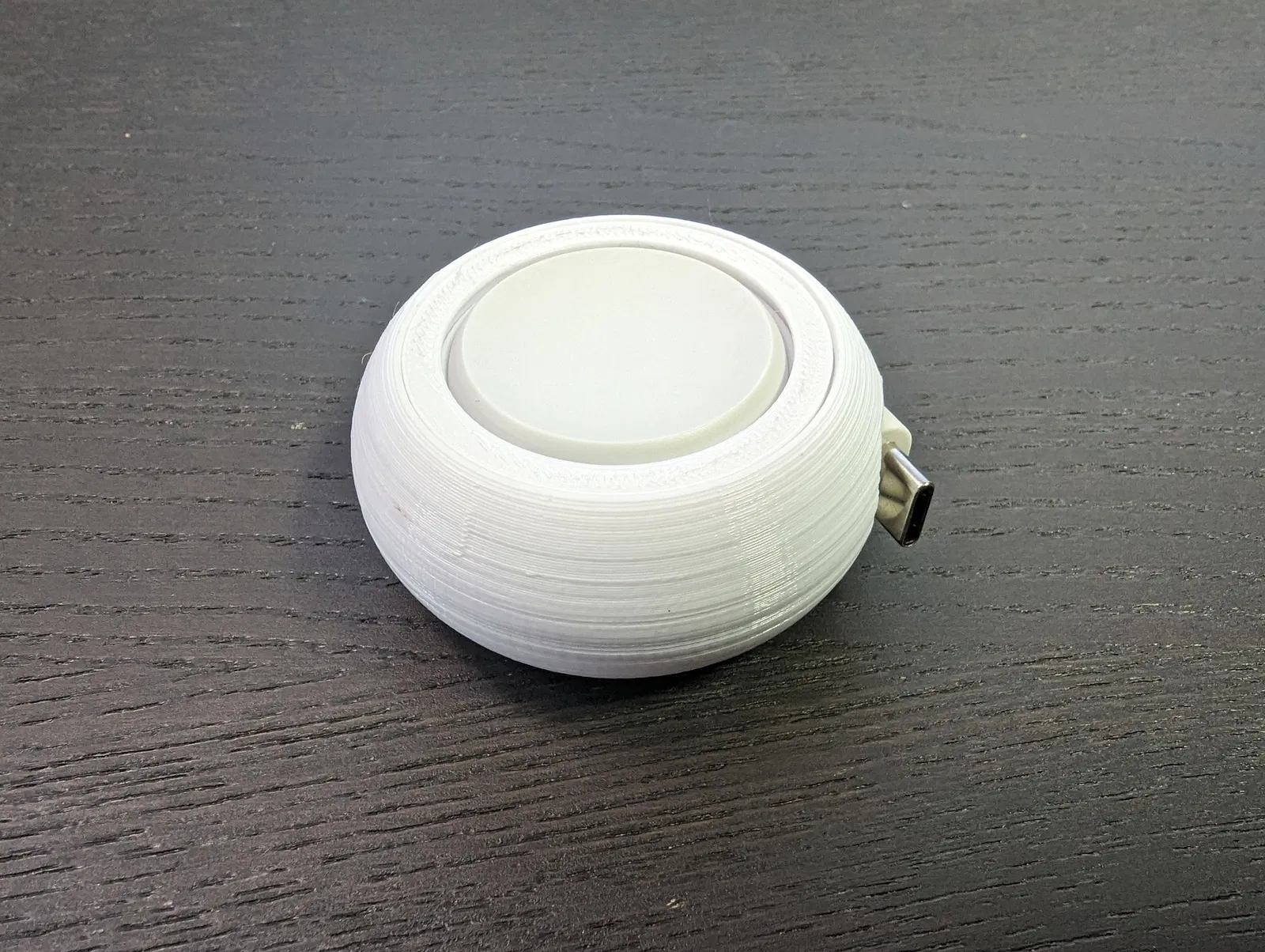

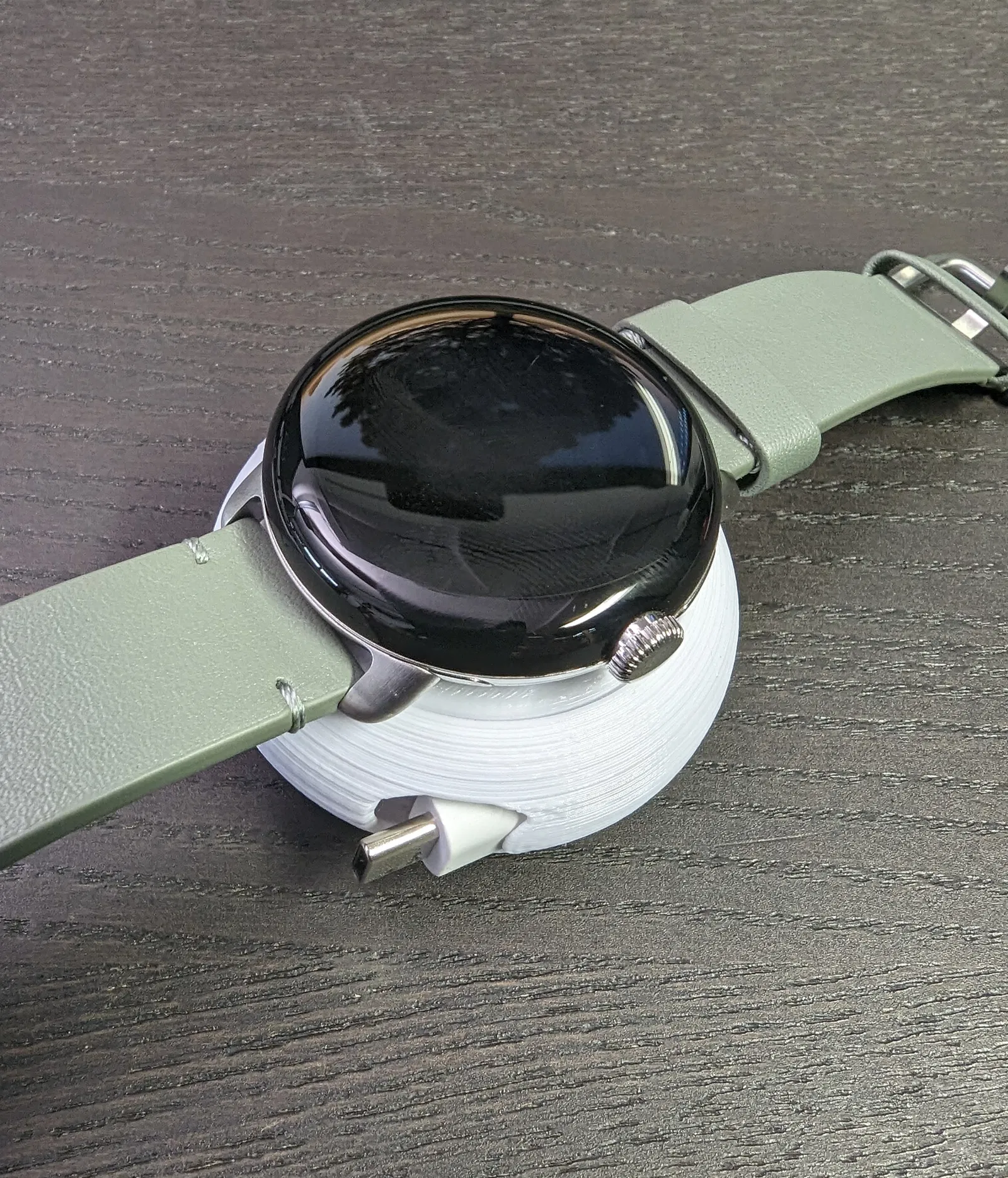

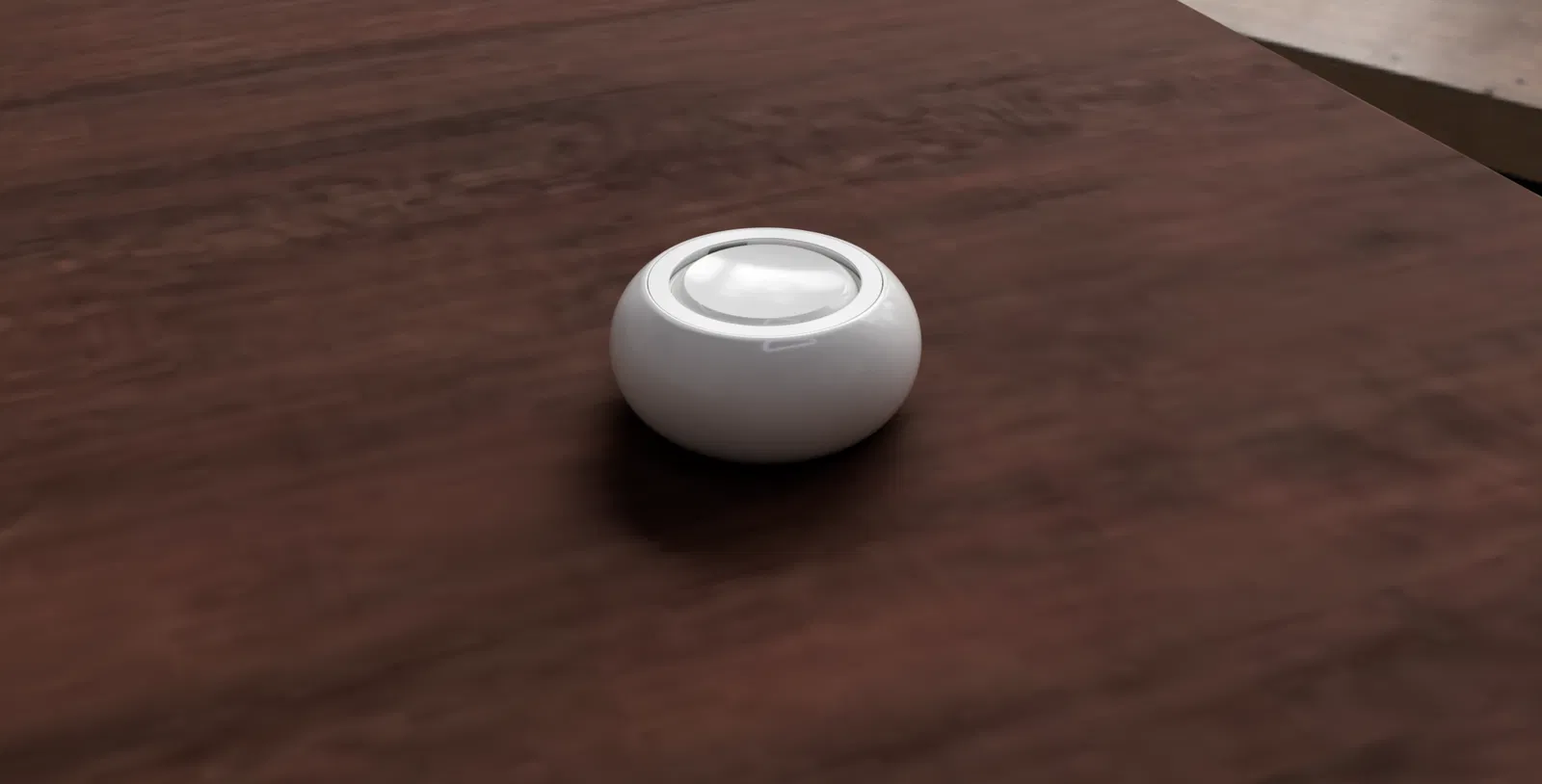

Thiết kế mới cho hộp du lịch (traveling case) của sạc Pixel Watch này lấy cảm hứng từ các giải pháp cáp USB dạng thu gọn (retractable). Nó cho ra một giải pháp nhỏ gọn, dễ dùng và tiện mang theo.
In 3D (Printing):
Phần case nên được in “in place” và không cần support. Thiết kế này được tối ưu để in in place.
Phần kẹp adapter nguồn (power adapter clip) mình in có support.
Lắp ráp/tháo rời (Assembly/disassembly):
- Canh lỗ luồn cáp trên lõi (core) trùng với lỗ luồn cáp trên vòng (ring).
- Luồn cáp xuyên qua hết cỡ, rồi gài pad sạc vào đúng vị trí.

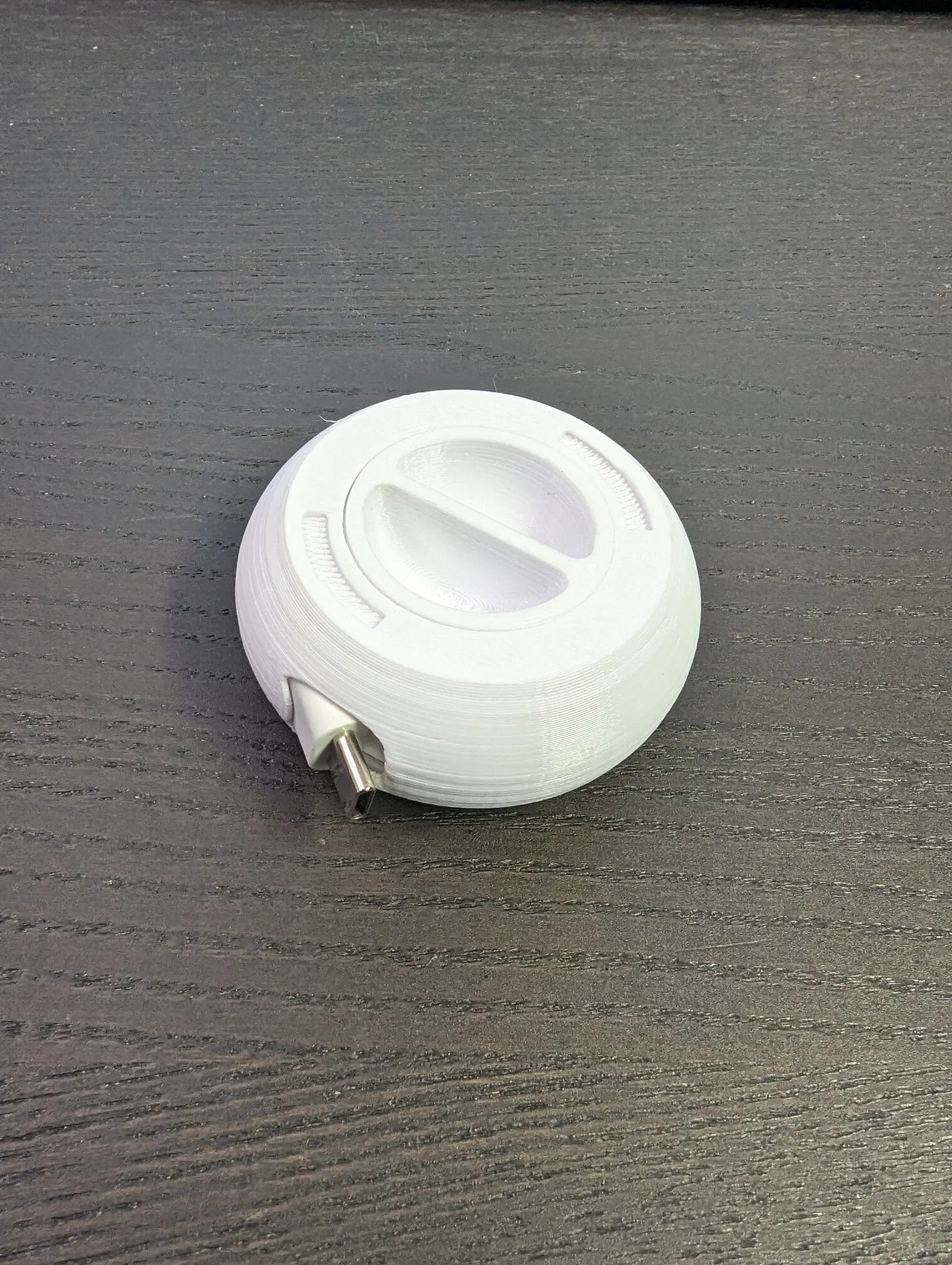

- Dùng tay cầm ở đáy để cuộn cáp lại trong case. Khi cuộn, giữ cáp hơi căng một chút sẽ dễ hơn.
- Để tháo, xả hết cáp ra, rồi đẩy pad sạc bật ra bằng cách ấn xuyên qua lỗ ở đáy.

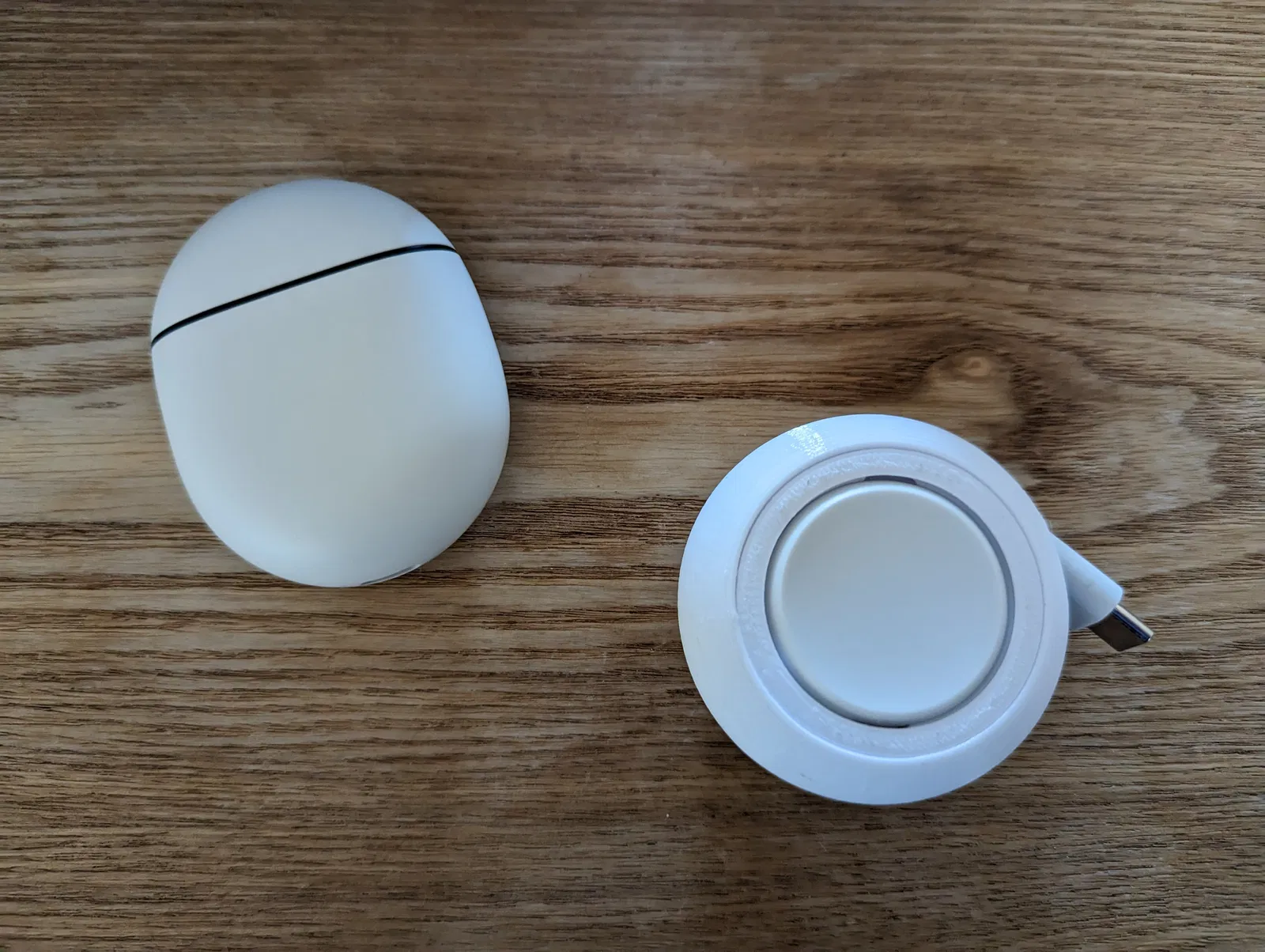

So sánh kích thước với mẫu :
