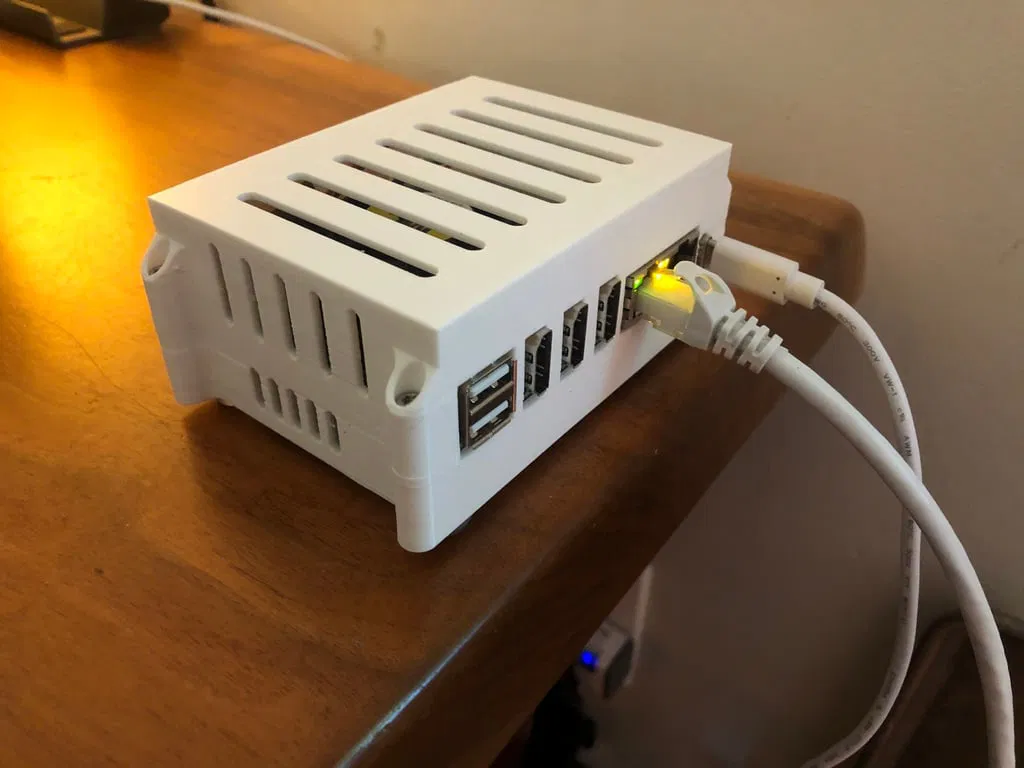

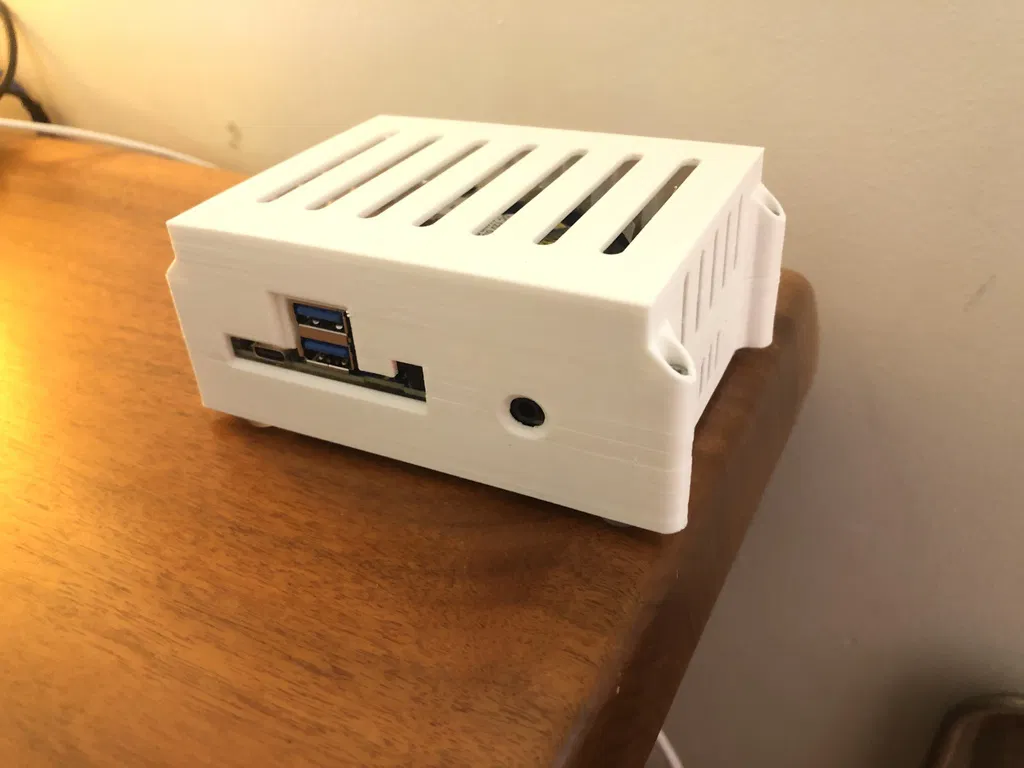

Case cho Orange Pi 5 Plus

Mình thiết kế cái case này vì vài lý do. Lý do đầu tiên là mấy mẫu case Orange Pi 5 Plus khác mình tìm được thường cho cảm giác mỏng và khi in ra cũng khá mỏng; với máy in của mình dùng nozzle 0.6mm thì hay bị tường yếu. Nên tường của case này dày hơn nhiều (mình nhớ khoảng 2.75mm).

Mình cũng làm mẫu này vì muốn một cái case kiểu giống một số case Raspberry Pi, dạng vỏ trên + vỏ dưới bắt vít với nhau, và chừa các phần khoét cho cổng (tương tự như mẫu này chẳng hạn https://www.thingiverse.com/thing:3714695). Cách này giúp thả Orange Pi vào case rất dễ, thay vì phải bẻ/banh case để luồn các đầu connector qua lỗ, dễ làm gãy hư linh kiện.

Các lỗ bắt (mounting holes) được thiết kế để có thể vặn trực tiếp vít M3. Tuy nhiên mẫu này được canh theo máy in của mình, nên bạn có thể cần dùng heat set brass inserts (hoặc nếu bạn muốn, mình có kèm file thiết kế để bạn chỉnh lại theo máy in của bạn).

Bạn sẽ cần:

4 vít M3x18mm

4 vít M3x6mm

8 brass insert M3 (tuỳ chọn)

Print Settings

Printer Brand:

Creality

Printer:

Ender-3 v2

Rafts:

No

Supports:

No

Resolution:

0.4mm

Infill:

35%

Filament: NA PLA white

Notes:

Mẫu này được thiết kế cho máy in của mình đang dùng nozzle 0.6mm. Nozzle 0.4mm vẫn chạy ổn, nhưng lỗ có thể bị rộng và cần heat set brass insert hoặc chỉnh nhẹ trong file thiết kế (đã kèm).
