Nắp nút nhấn tham số cho công tắc Push Button 7x7 / 8x8mm

Tính năng

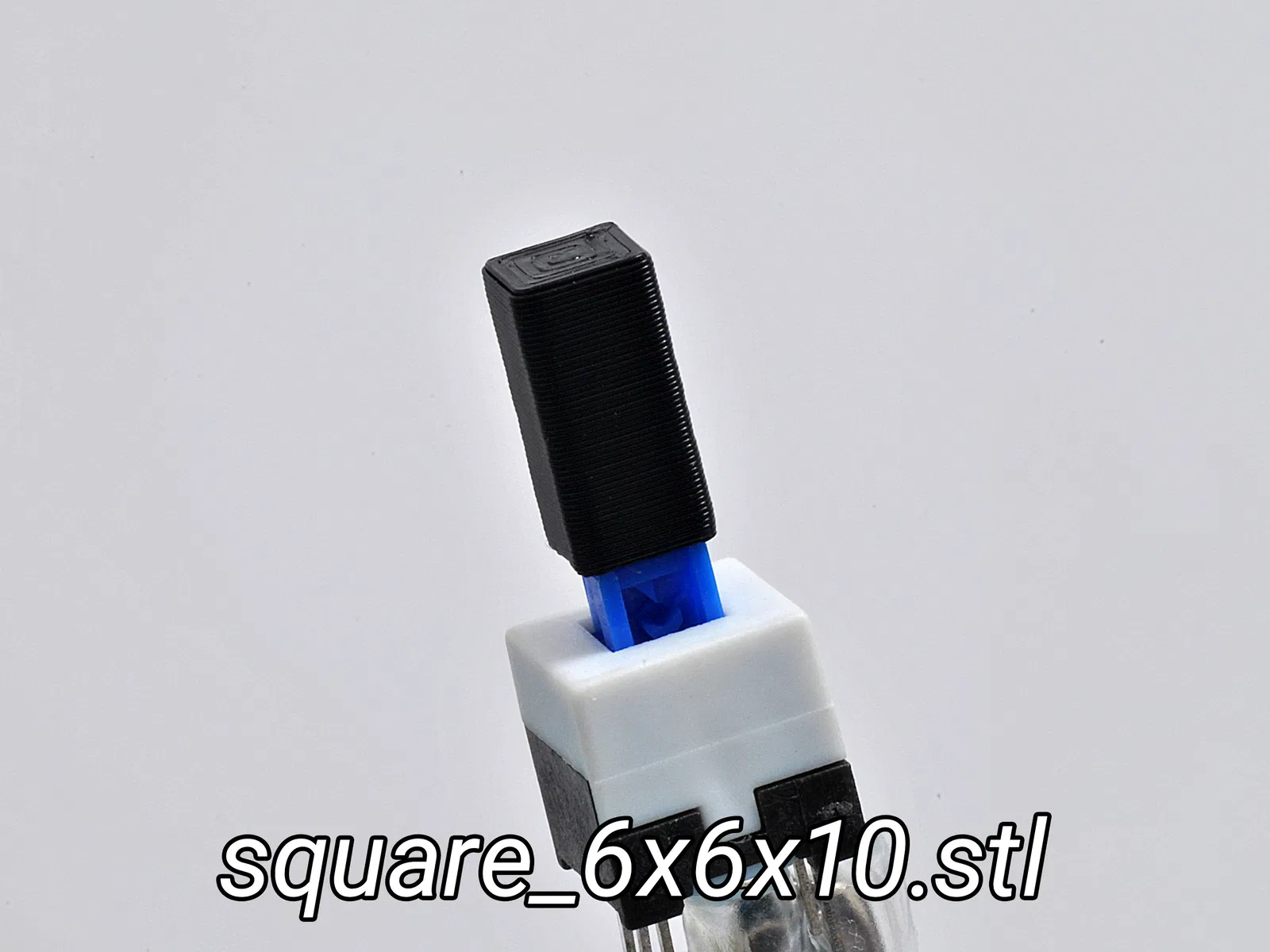

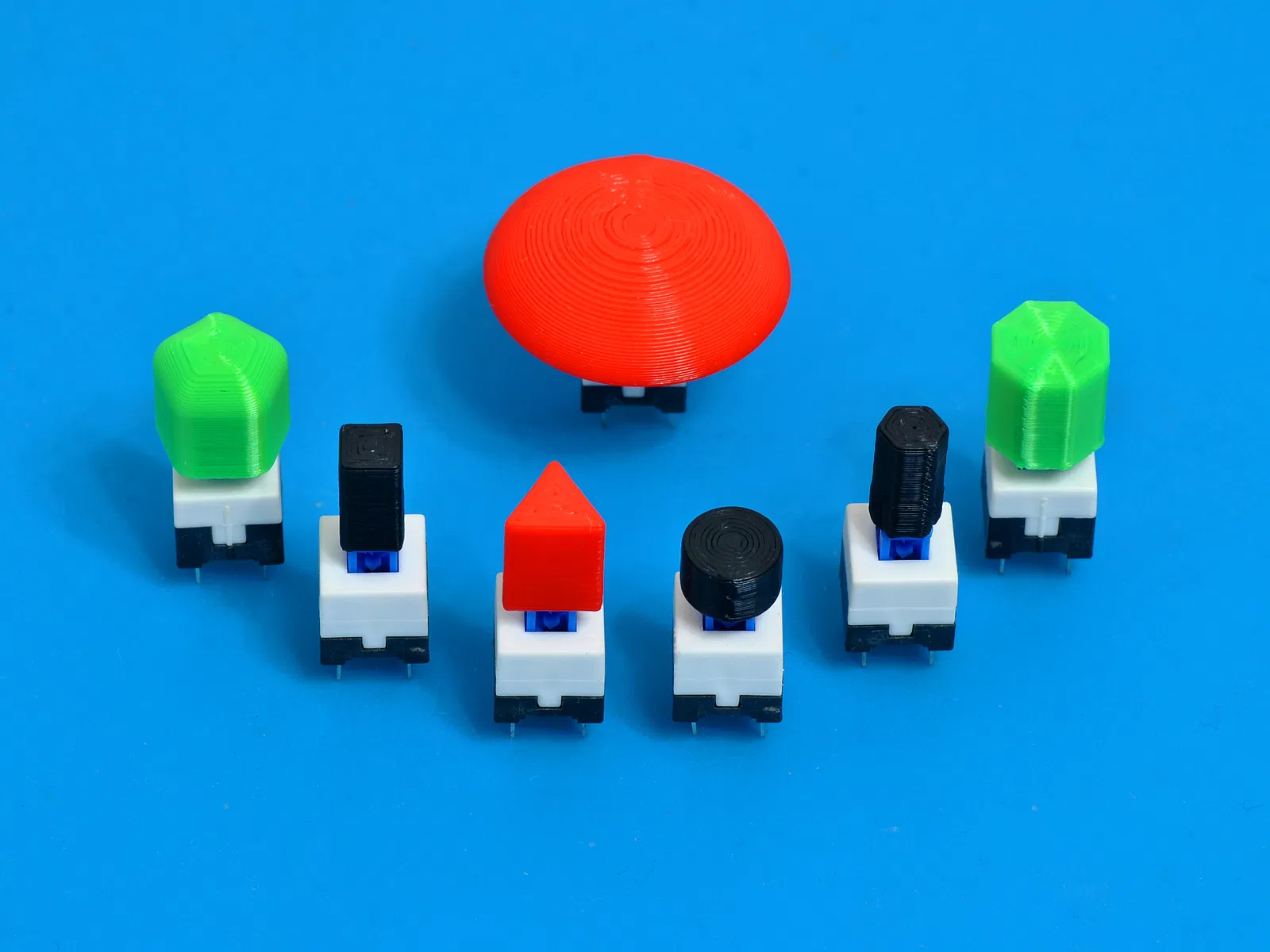

• Nhiều mẫu button cap cho các công tắc nhấn PCB dạng vuông 7x7 / 8x8 / 8.5x8.5mm

• Dùng được với mọi switch có ngàm gắn vuông 2x3mm, có thể ép chặt (friction-fit) hoặc dán keo cố định

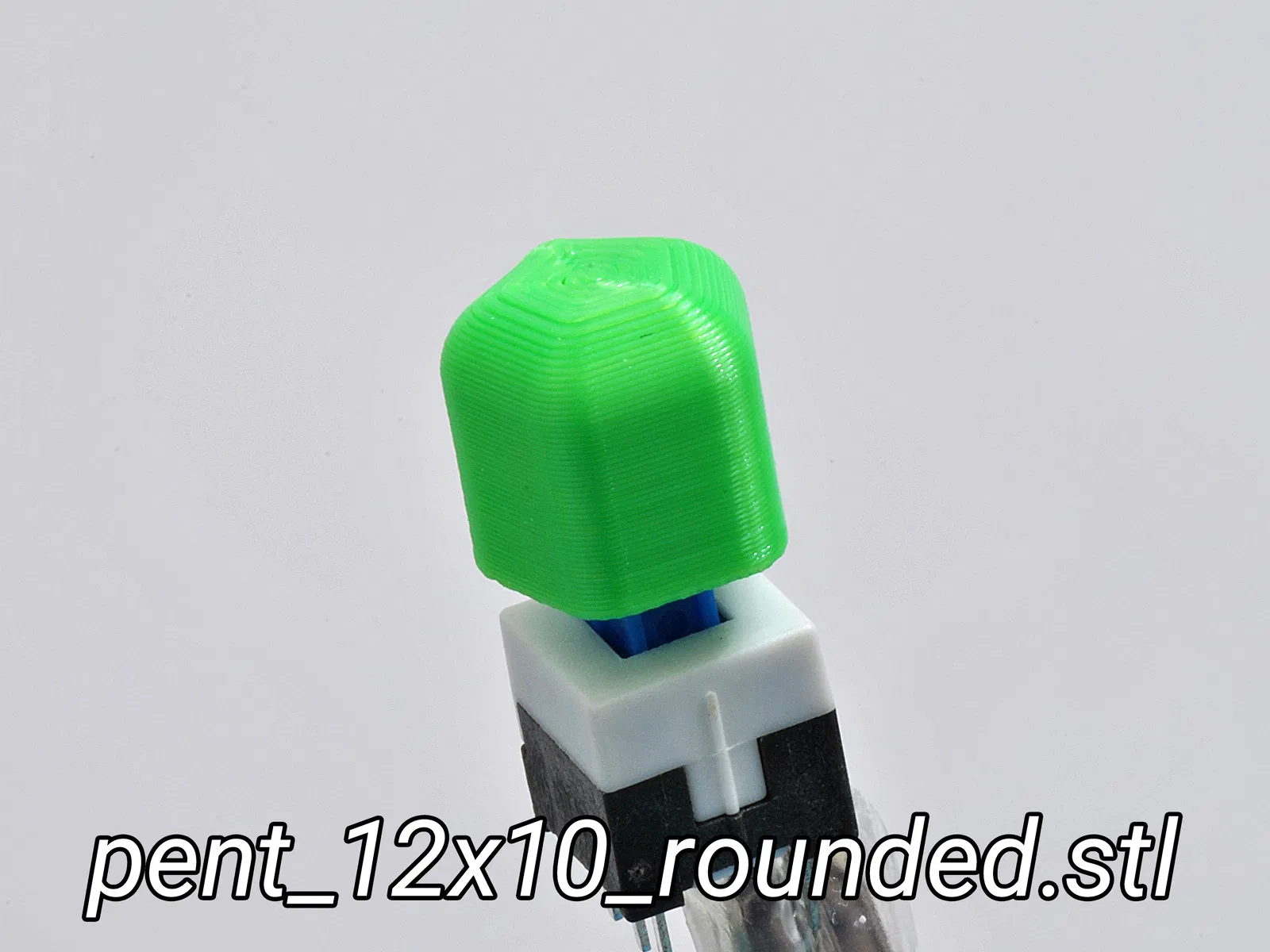

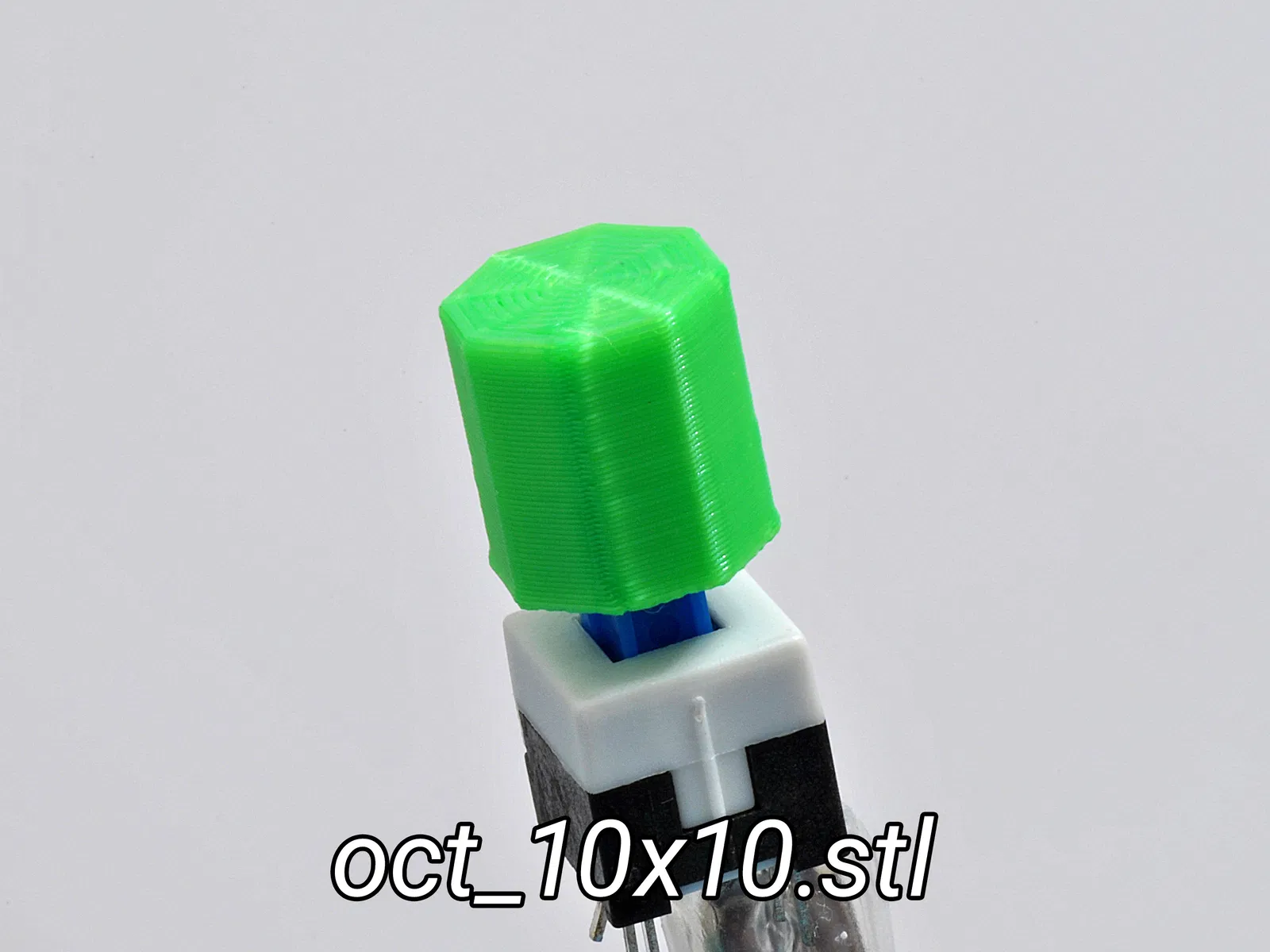

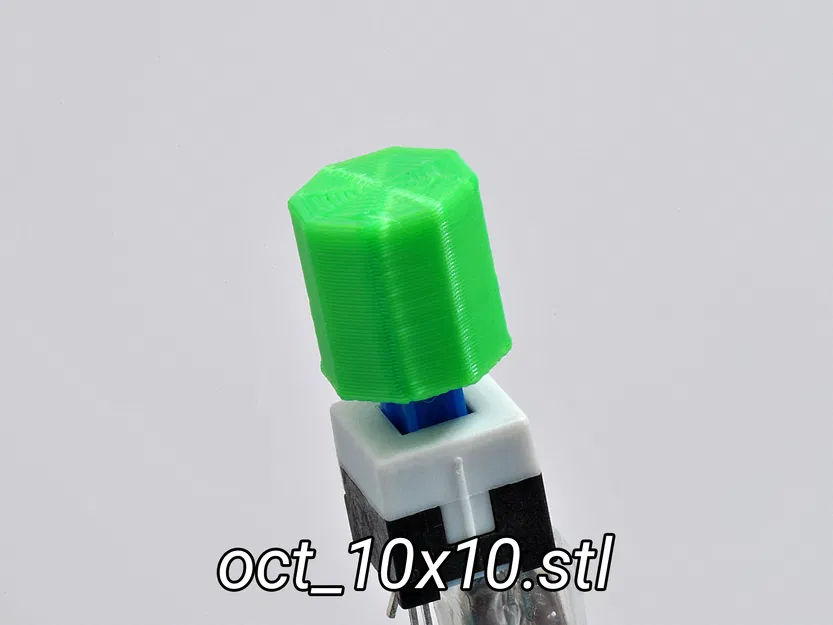

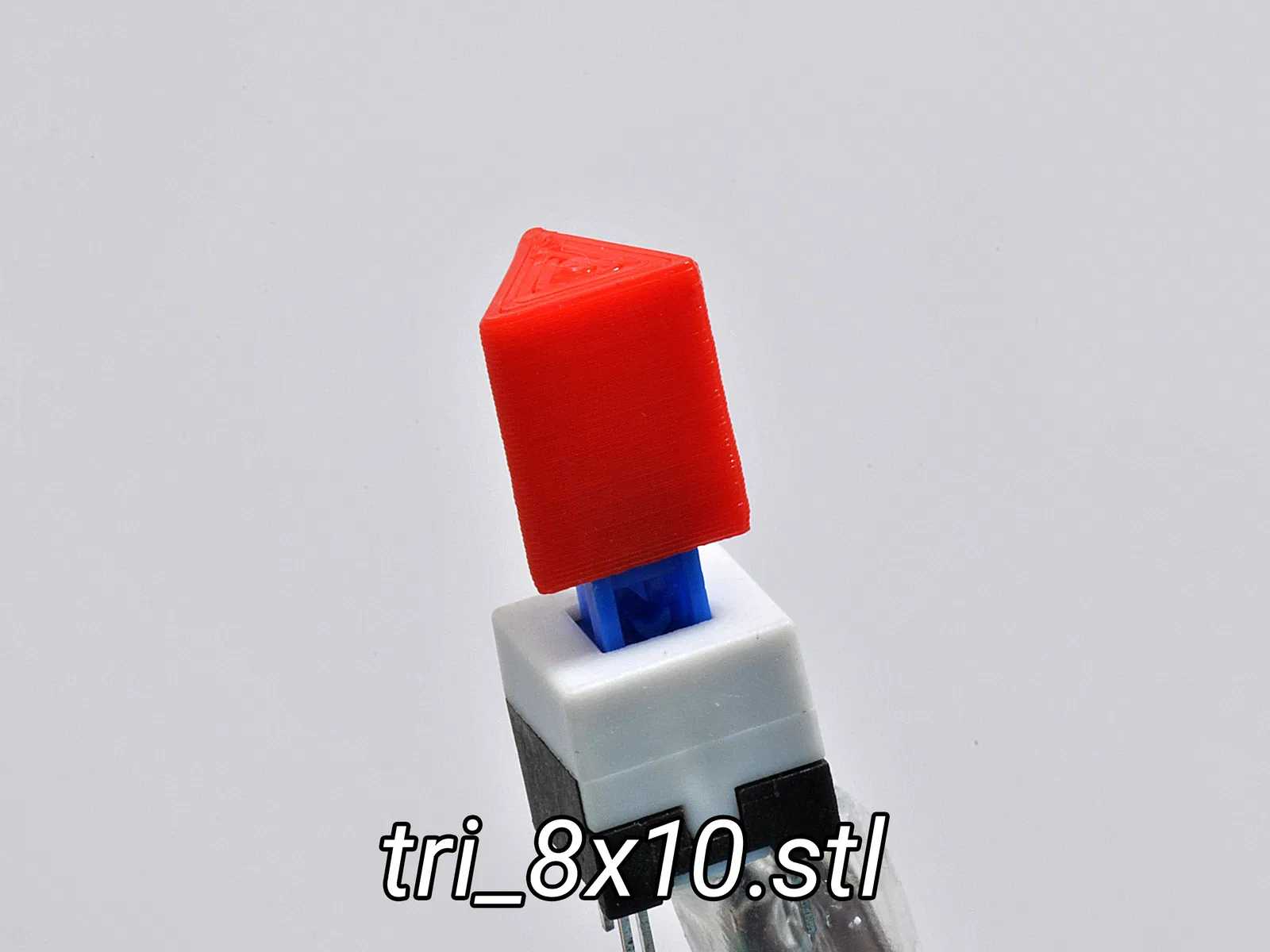

• Chọn nhiều hình dáng & kích thước khác nhau, hoặc tự thiết kế bằng file .f3d đi kèm

• Có thể chỉnh tolerance để đạt kiểu snap-fit phù hợp với từng máy in

Linh kiện cần có

• Công tắc nhấn PCB 7x7mm / 8x8mm / 8.5x8.5mm

Hướng dẫn in

• Layer height: 0.2mm
  Supports: Không
  Brim: Không
  Walls: 3+
  Infill: 10%+

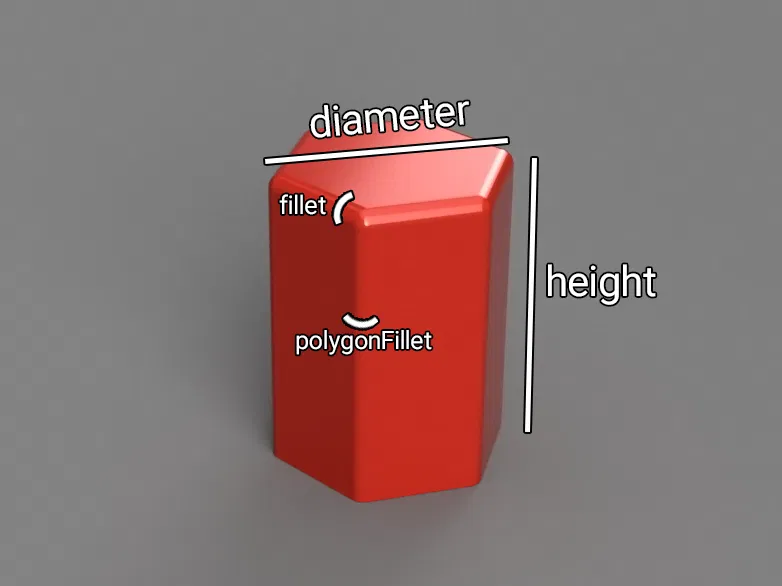

Ghi chú về các tham số:

• Tham số có thể chỉnh về bất kỳ giá trị nào, nhưng nếu số quá nhỏ hoặc quá lớn có thể gây lỗi hoặc bị cắt (clipping):

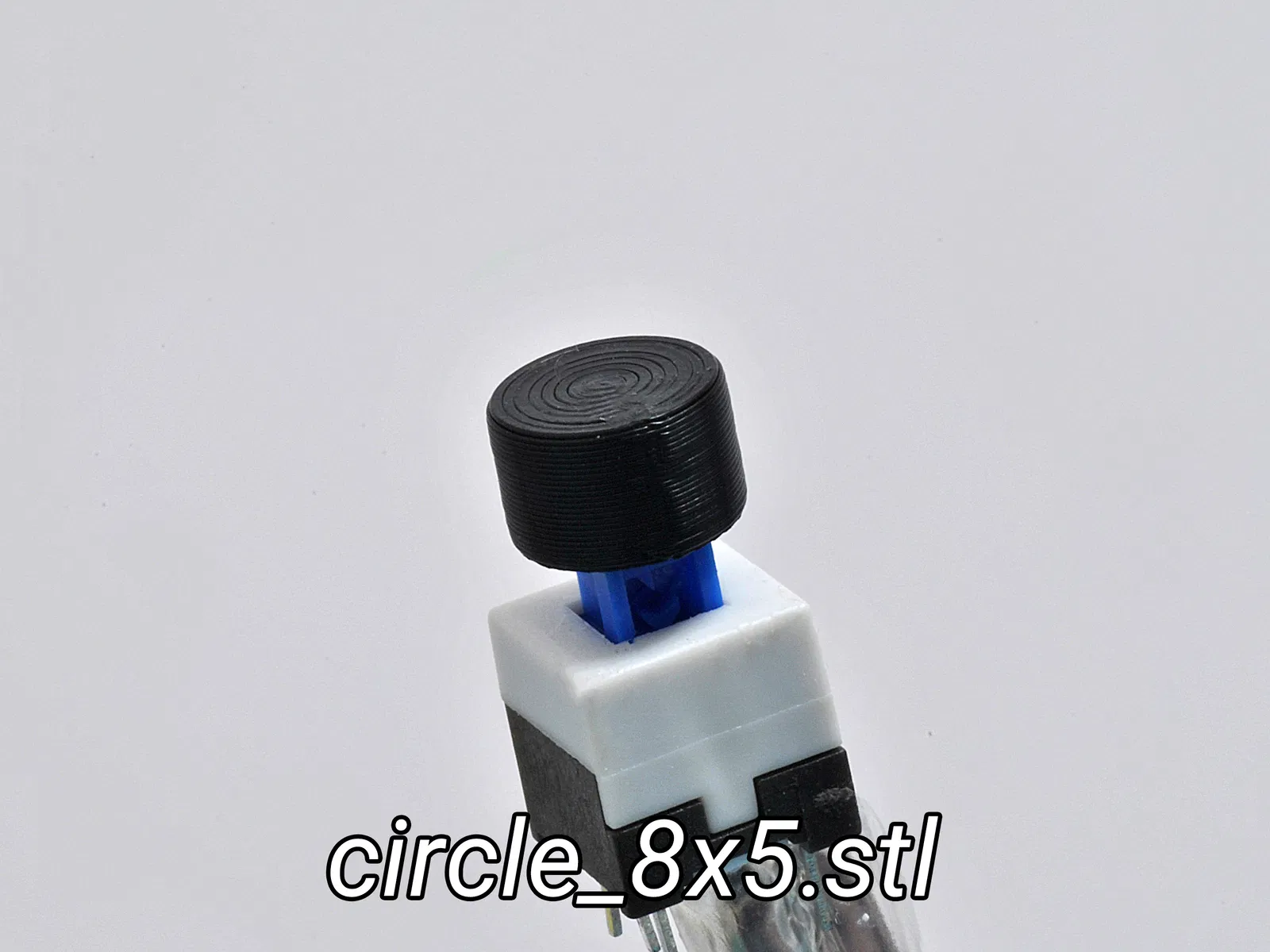

  diameter: Đường kính của nút (với polygon sẽ dùng hàm “Inscribed Polygon” của Fusion; với square thì là độ dài mỗi cạnh)
  tolerance: Dung sai cộng thêm cho lỗ ngàm 3x2mm
  height: Chiều cao của button cap
  fillet: Bo tròn mặt trên để giảm cạnh sắc hoặc tạo hiệu ứng vòm
  polygonFillet: Bo tròn cạnh bên của polygon để tránh cạnh sắc

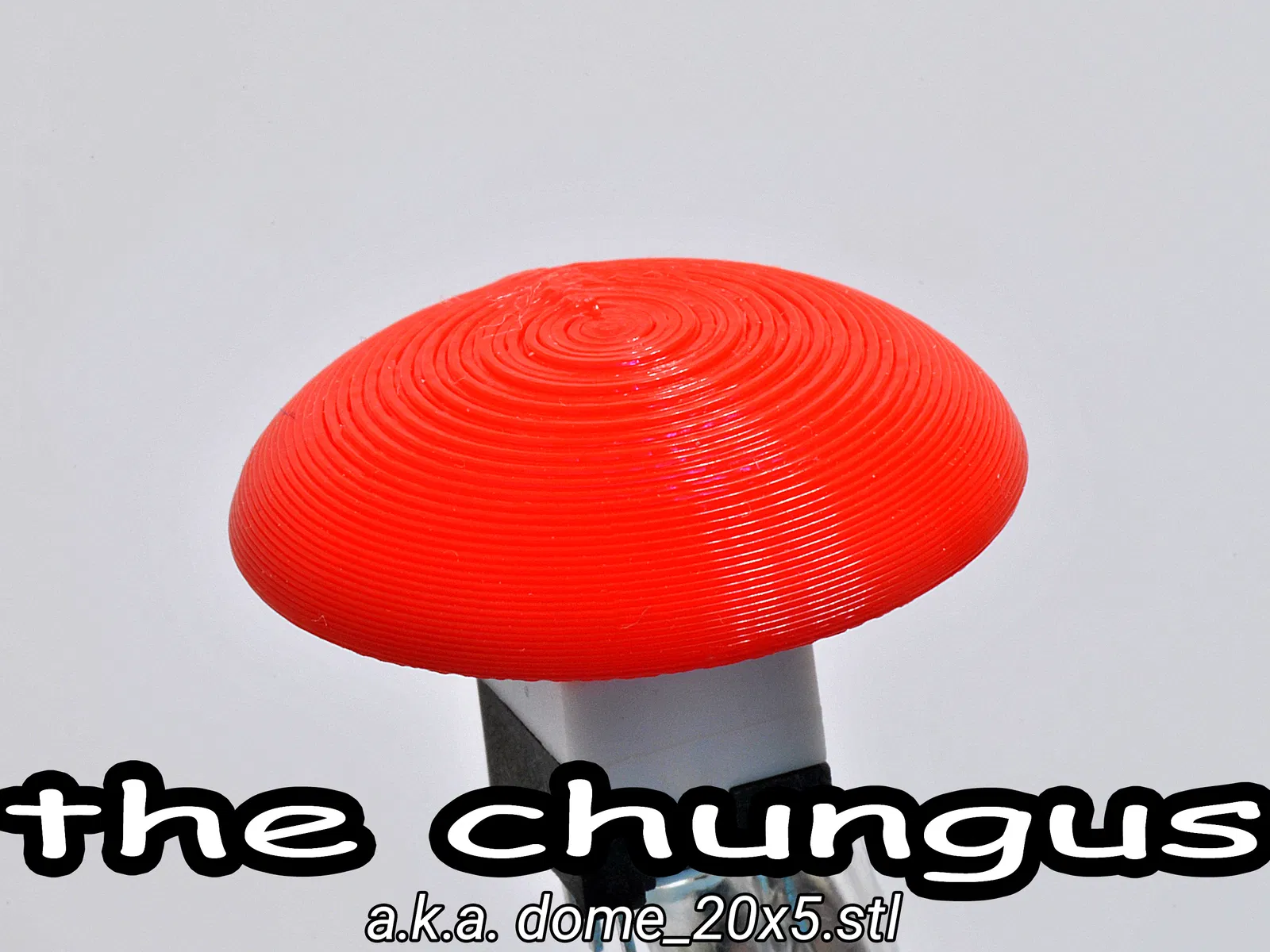

  domeSquishFactor: Chỉ áp dụng cho dome – mức độ “ép” của nút. Giá trị thấp = ép nhiều hơn
  domeDiameter: Chỉ áp dụng cho dome – đường kính của hình cầu dùng để tạo nút (cũng ảnh hưởng tới chiều cao)
