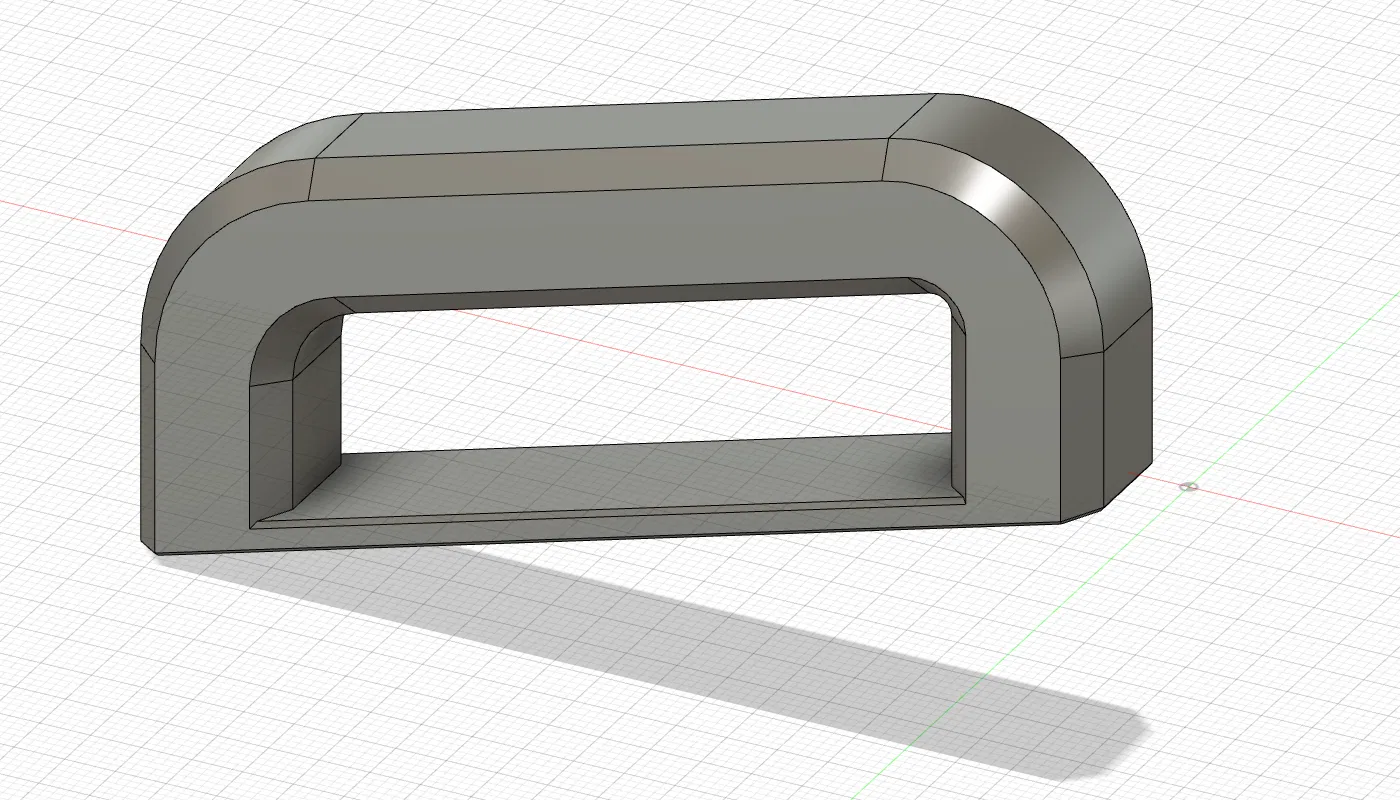

Tay cầm cho Elegoo Saturn 4 / Saturn 4 Ultra

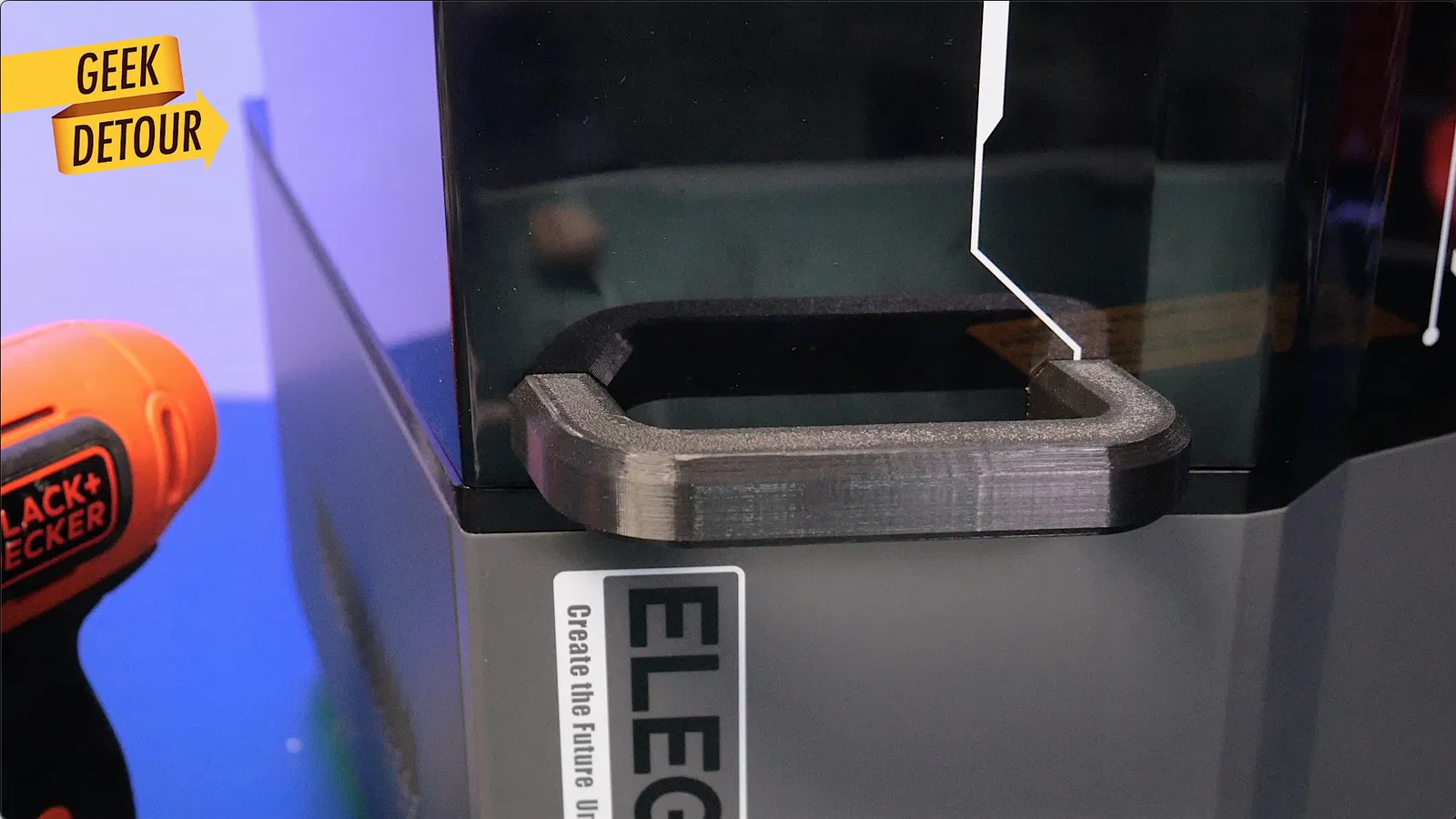

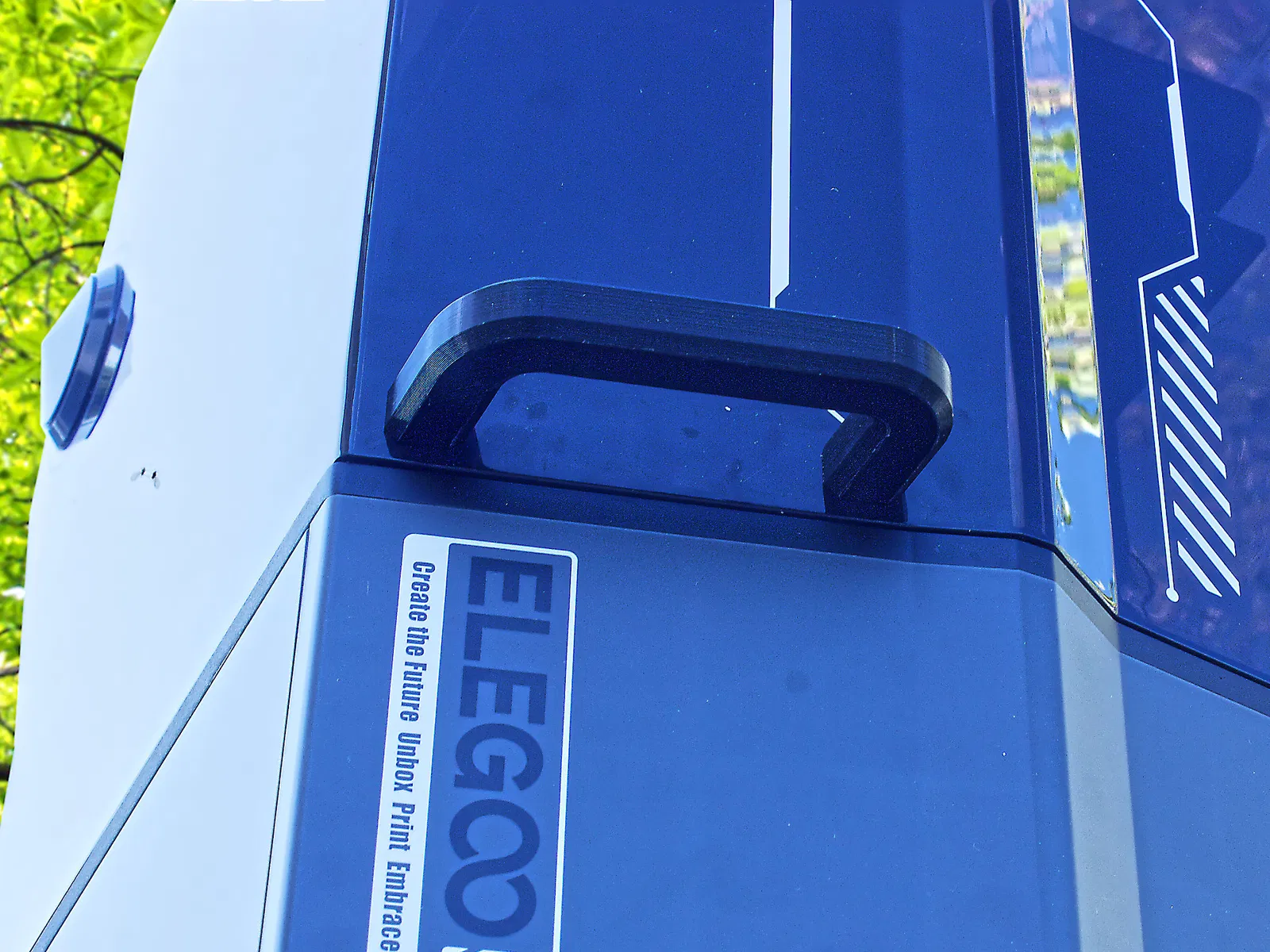

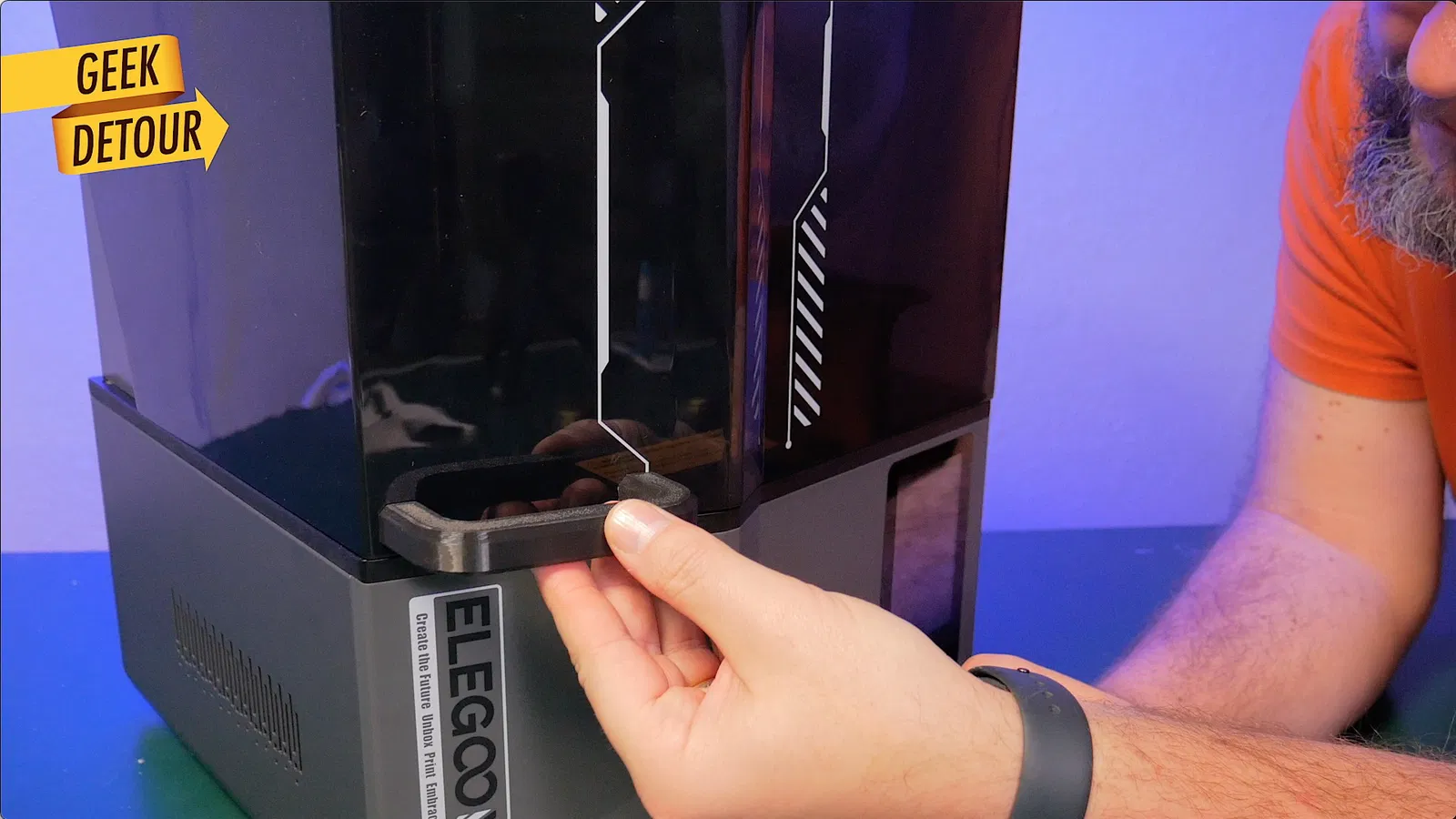

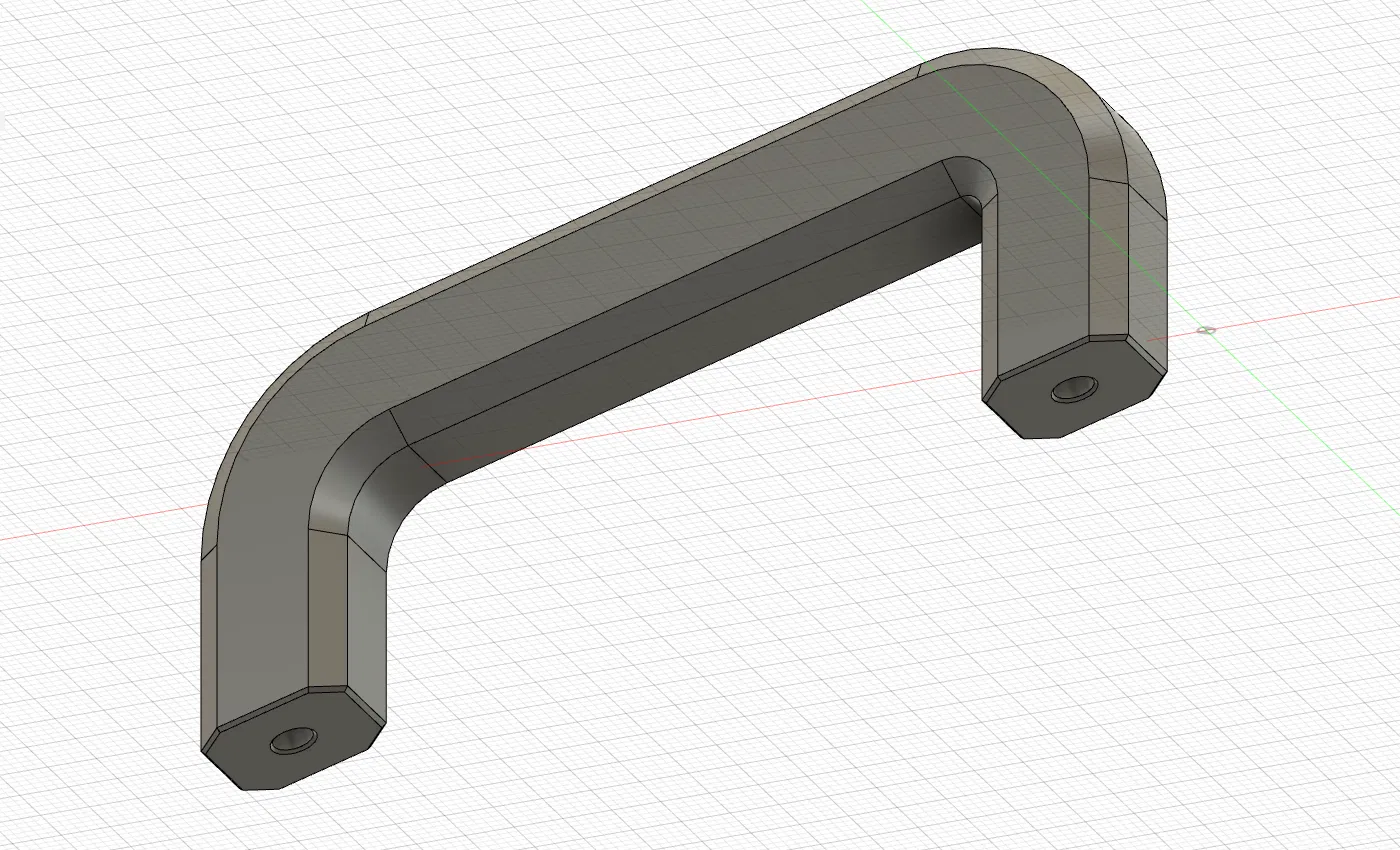

Tay cầm này giúp bạn mở nắp lật (flip-up cover) của Saturn 4 (và 4 Ultra) chỉ bằng một tay — mà không cần chạm trực tiếp vào nắp.

Mình thiết kế 2 phiên bản:

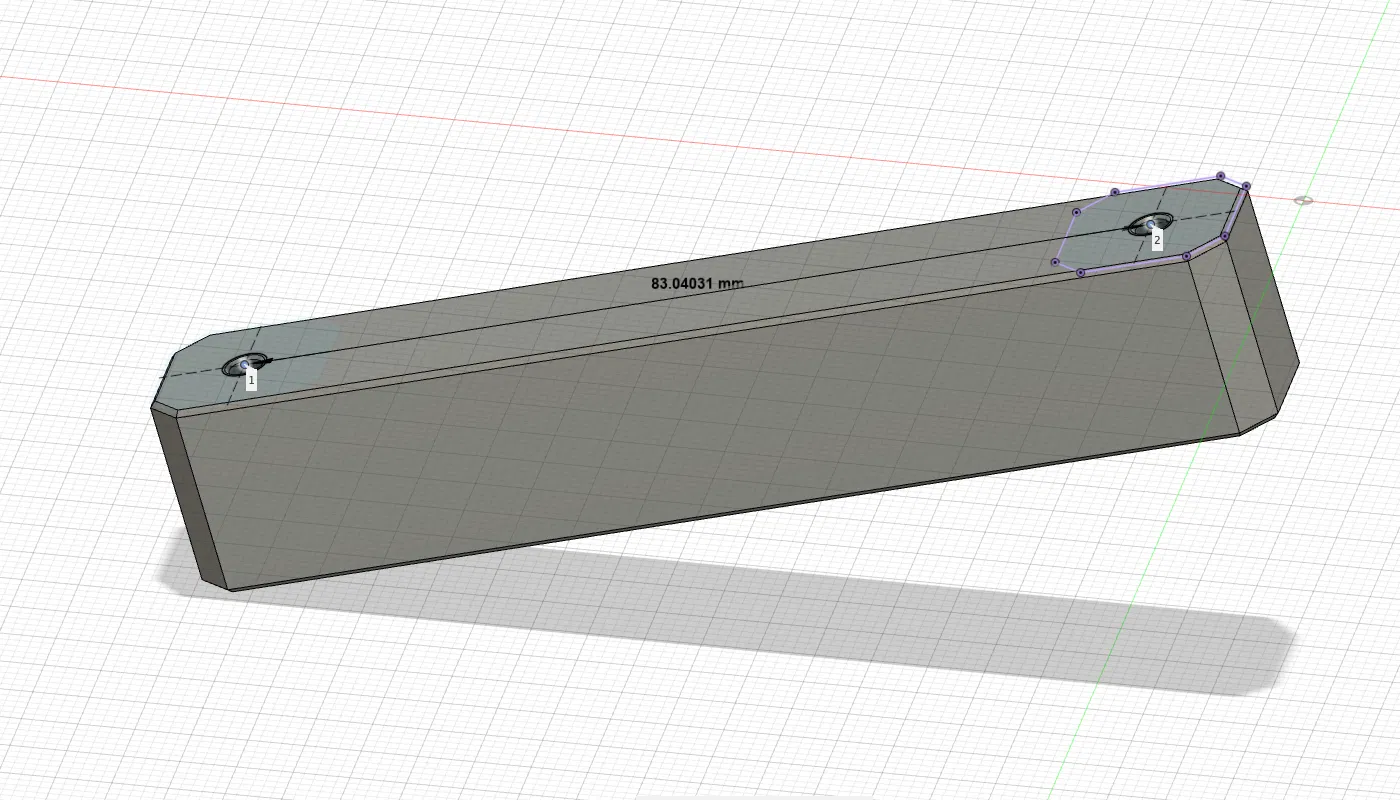

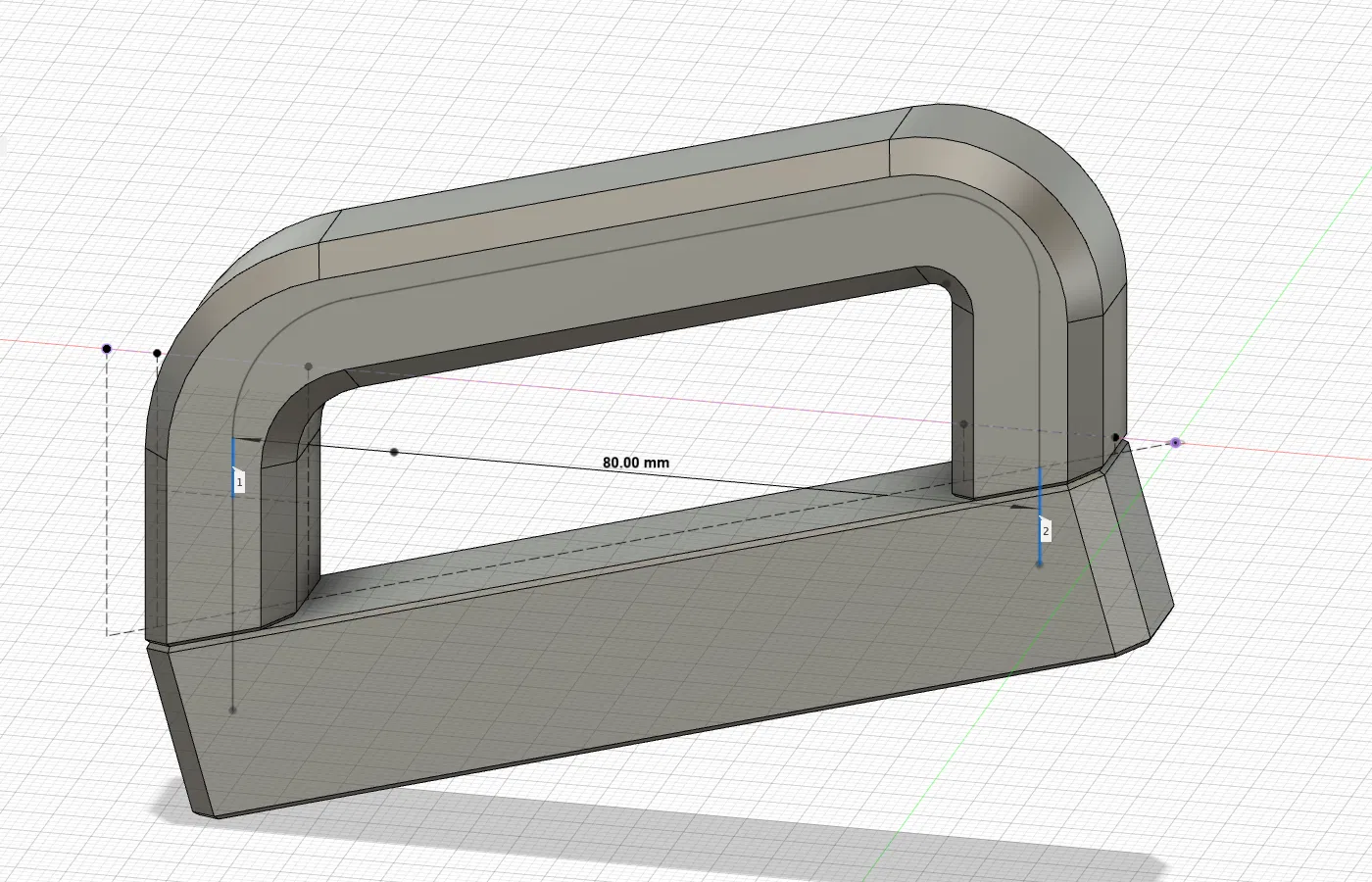

• phiên bản gốc dùng ốc M3 và Brass Inserts, nên mình in bằng PLA (cũng có thể dùng PETG, ABS hoặc filament nào bạn thấy phù hợp để gắn heat-set inserts). Đây là bản mình lắp trên Saturn 4 Ultra. Có kèm một chi tiết làm thước/cữ khoan để in ra và dùng, giúp canh lỗ chuẩn thẳng hàng.
• phiên bản dùng băng keo 2 mặt dạng dán (ADHESIVE Double-Sided Tape) (không cần ốc, không cần khoan lỗ)

Phiên bản bắt ốc (Screws):

Vật liệu:

• Ốc M3, dài 10mm (x2)
• Long đền M3 (x2)

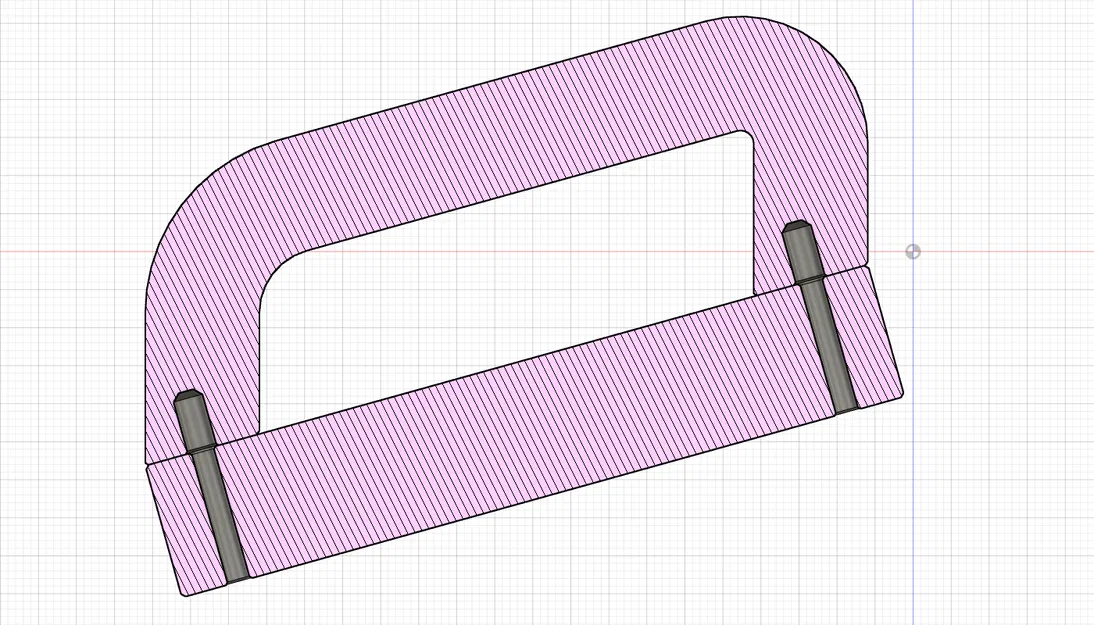

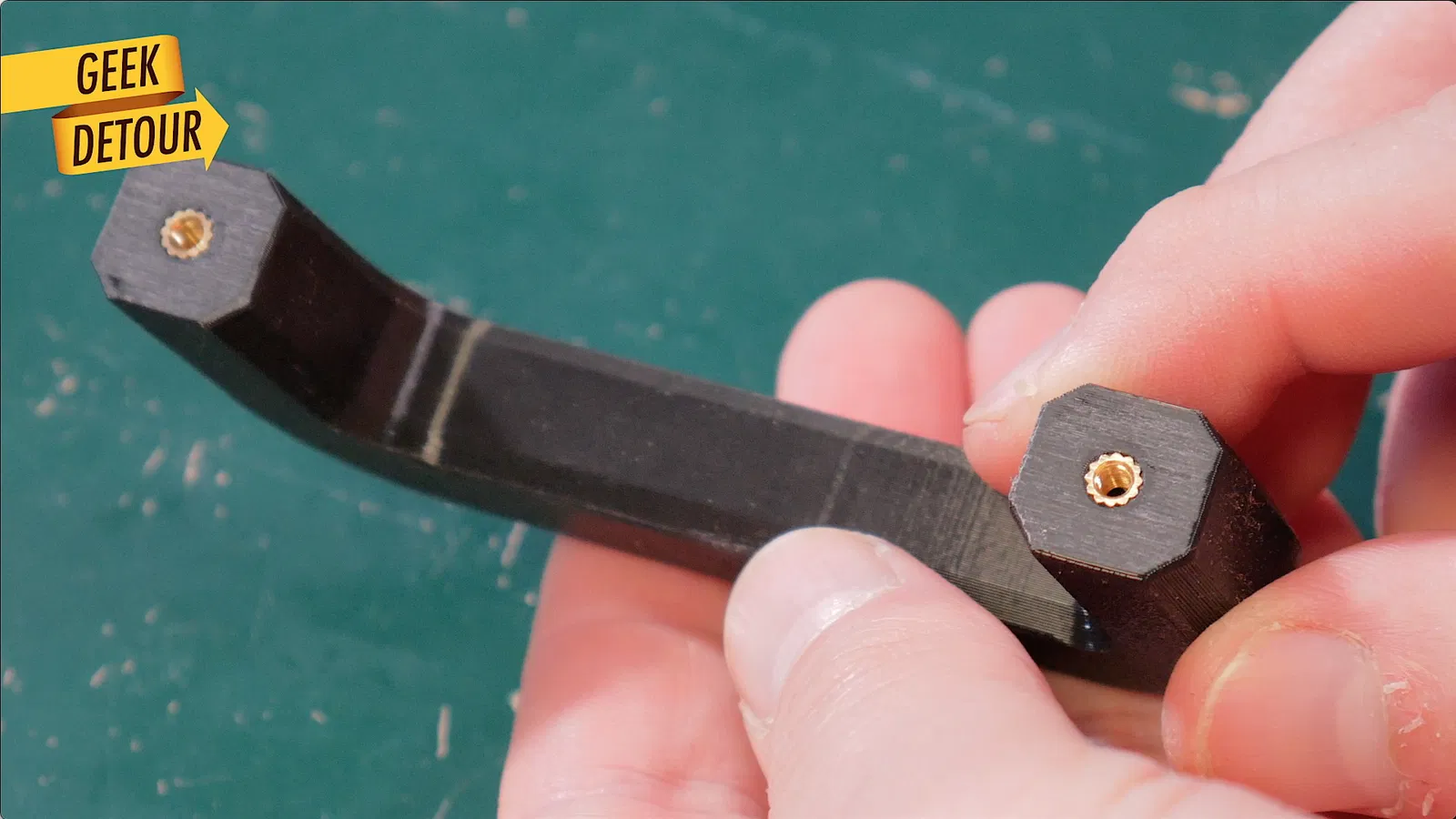

• M3 Heat-set Threaded Brass Inserts - knurl 4.6mm, dài 5.7mm (x2)

Dụng cụ:

• Mũi khoan 3mm
• Tua vít
• 2 cái kẹp (wood working bar clamps) để giữ phần Drilling Guide cố định
• Mỏ hàn kèm đầu tip để lắp heat-set insert

Phiên bản dán (không khoan) (Adhesive):

Vật liệu:

• Băng keo 2 mặt loại dán chắc (heavy duty)

Dụng cụ:

• Dao rọc giấy, dao mổ (bisturi) hoặc dao cắt chính xác (precision knife) để tỉa băng keo 2 mặt theo đúng hình dạng mặt sau của tay cầm.

Quan trọng: nếu bạn chọn phiên bản bắt ốc (có khoan) bản gốc, hãy xem hình (Photos) để khoan và lắp đúng cách. ĐỒNG THỜI, bạn đang sửa đổi máy in theo kiểu vĩnh viễn, nên nhớ cân nhắc vấn đề bảo hành (Elegoo có thể không nhận lại máy nếu bạn cần gửi về).

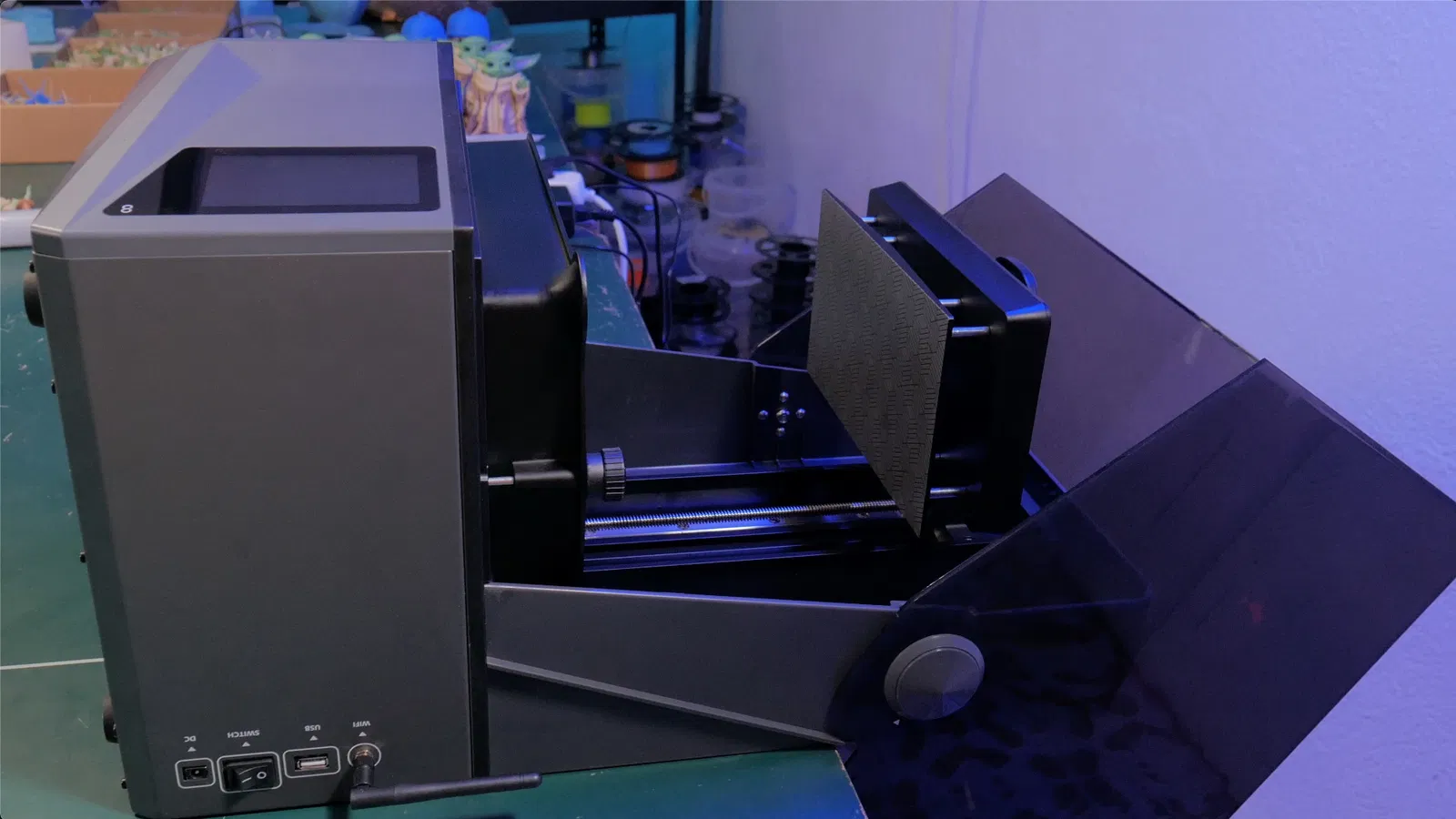

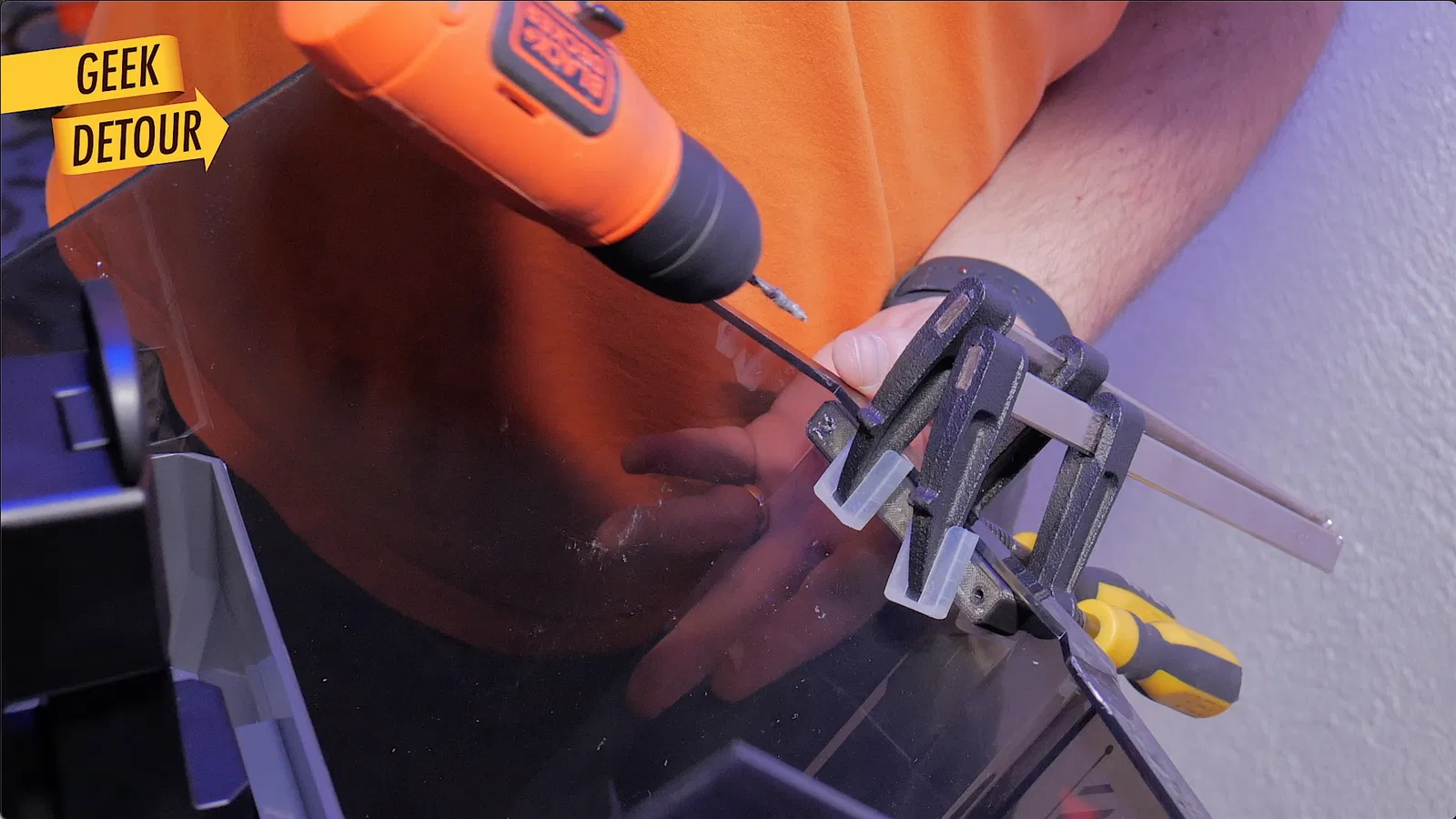

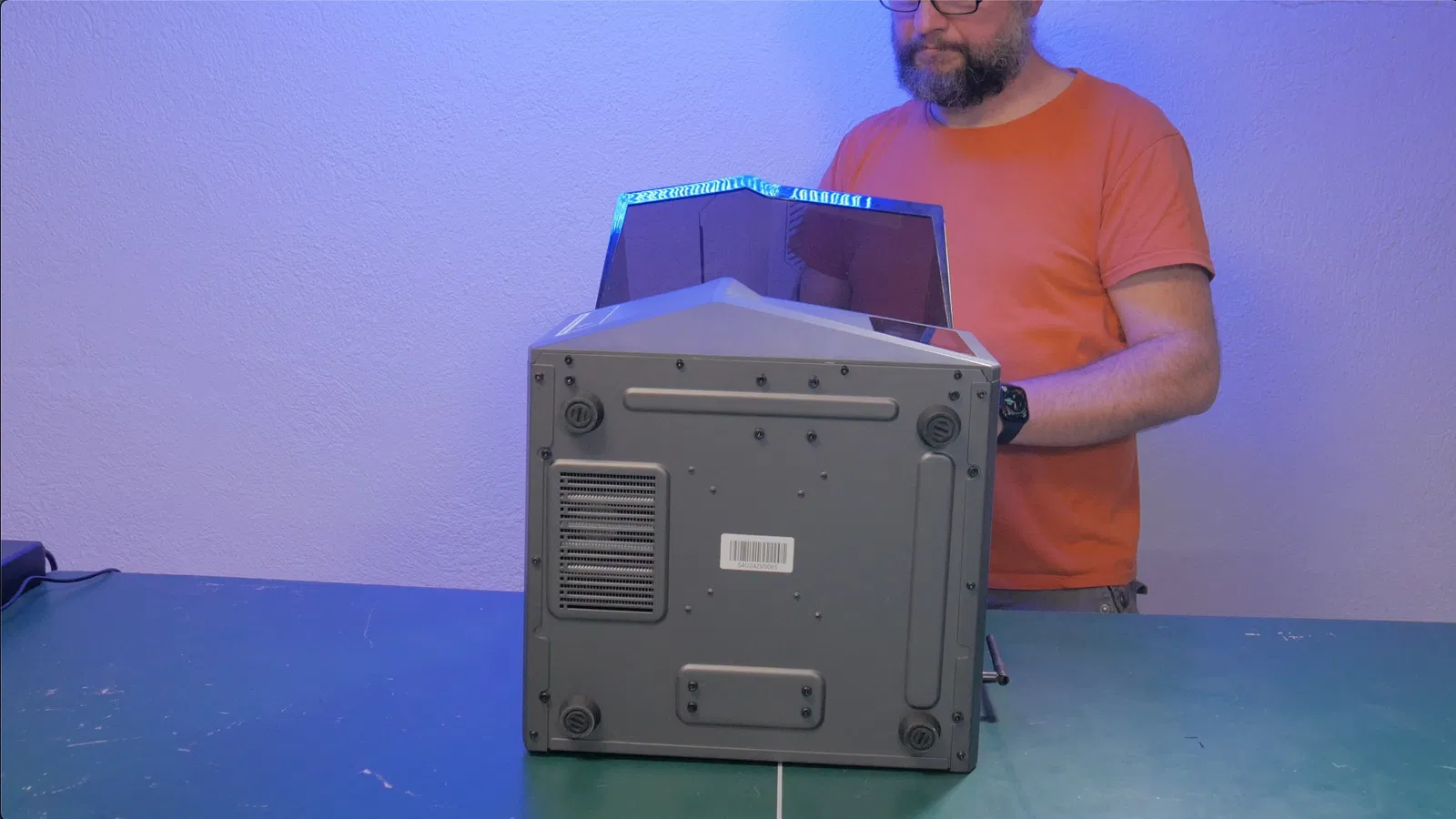

Đặt Saturn 4 nằm ngửa trên bàn, mở nắp (LID) lên để thao tác phía trong. Đặt cữ khoan (drilling guide) ở mặt trong của nắp, áp sát hoàn toàn vào phần gờ (lip) để nó tự canh ngang chuẩn. Ở mặt ngoài, đặt một miếng gỗ “hy sinh”, để nắp được kẹp kiểu “sandwich” giữa cữ khoan (bên trong) và miếng gỗ (bên ngoài). Sau đó dùng kẹp gỗ (clamps) giữ chặt mọi thứ. Lúc này bạn có thể khoan lỗ dễ dàng.

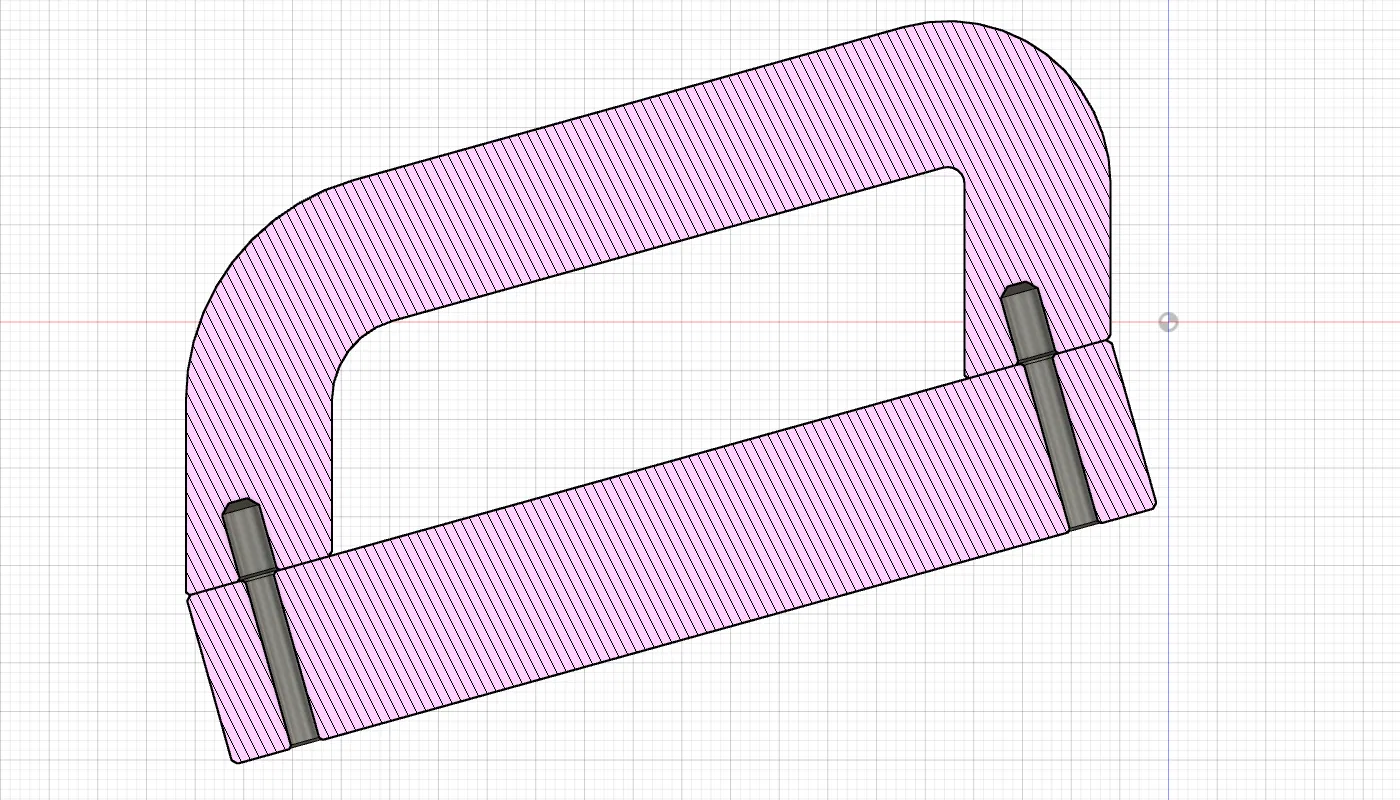

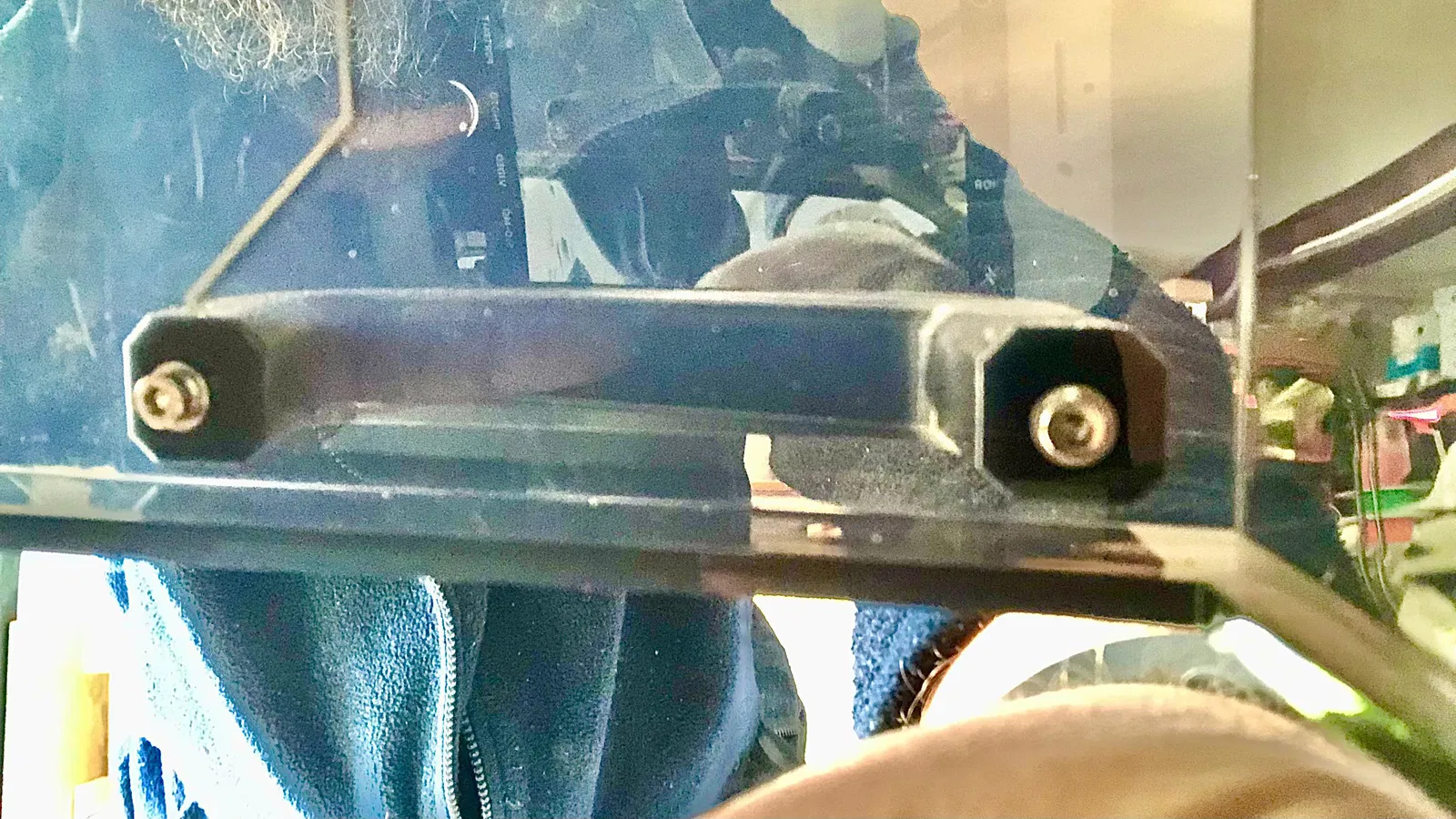

Long đền (washers) được lắp ở phía trong để phân bố lực của ốc lên nắp nhựa. Long đền rất quan trọng!

Video Saturn 4 Ultra của mình dùng Handle này, trên kênh YouTube:

https://youtu.be/mL6bE-EeG34
