Knuckles - Classic

Knuckles, một nhân vật trong series game Sonic the Hedgehog của Sega, được tạo ra bởi Naoto Ohshima và Yuji Naka.

Knuckles là một echidna đỏ (nhân hoá) có mỏ ngắn, là bạn thân thứ hai của Sonic và cũng từng là đối thủ. Tính cách cứng rắn và nghiêm túc, đôi khi hơi cả tin; Knuckles chiến đấu với kẻ thù bằng sức mạnh và lối đánh thiên về lực.

Chỉ có 1 món cần support là phần đầu (head). Xem phần ghi chú để biết mình đã thiết lập support trong slicer như thế nào cho chi tiết này. Nếu bạn có đúng màu filament thì khỏi cần sơn.

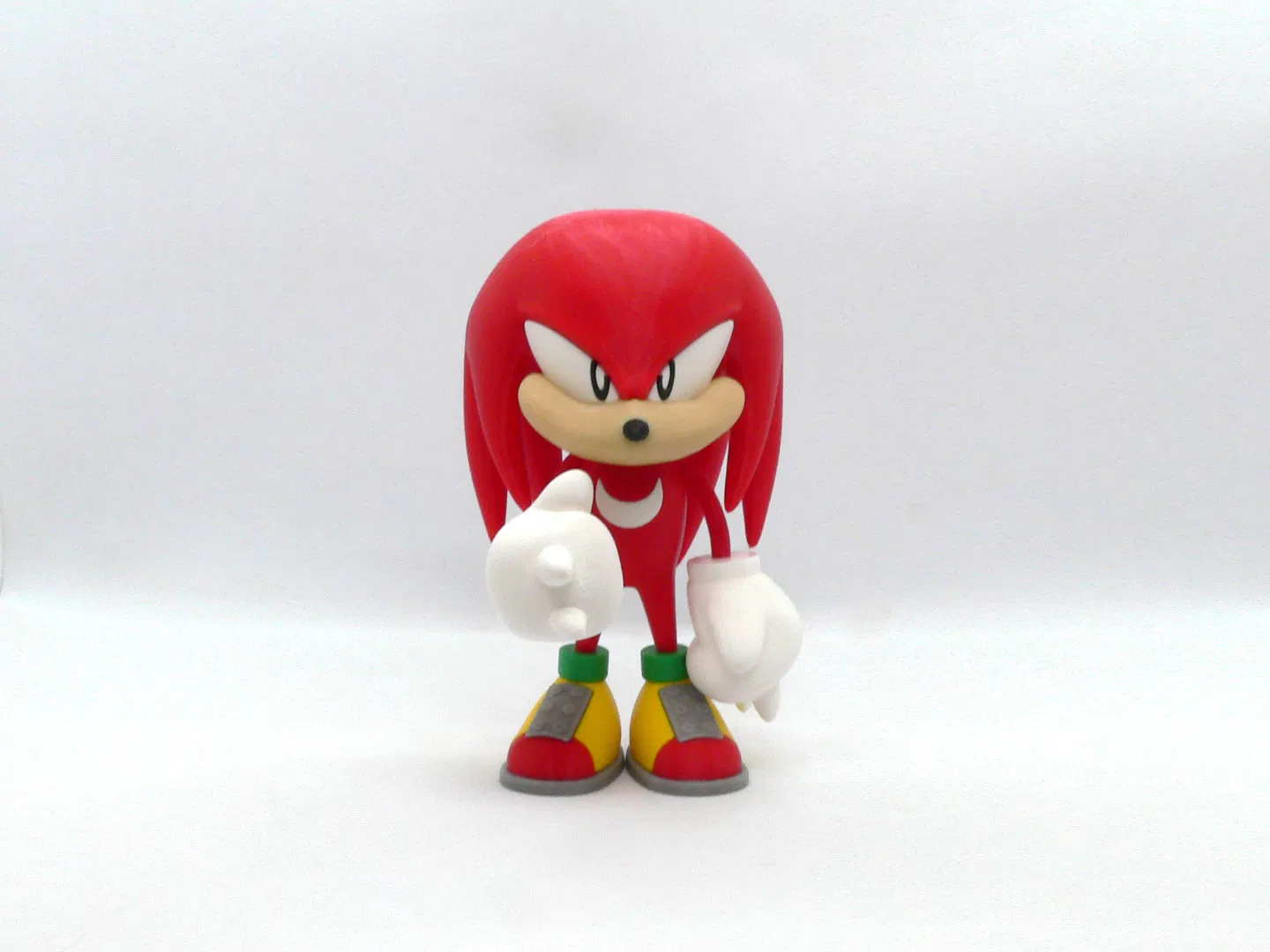

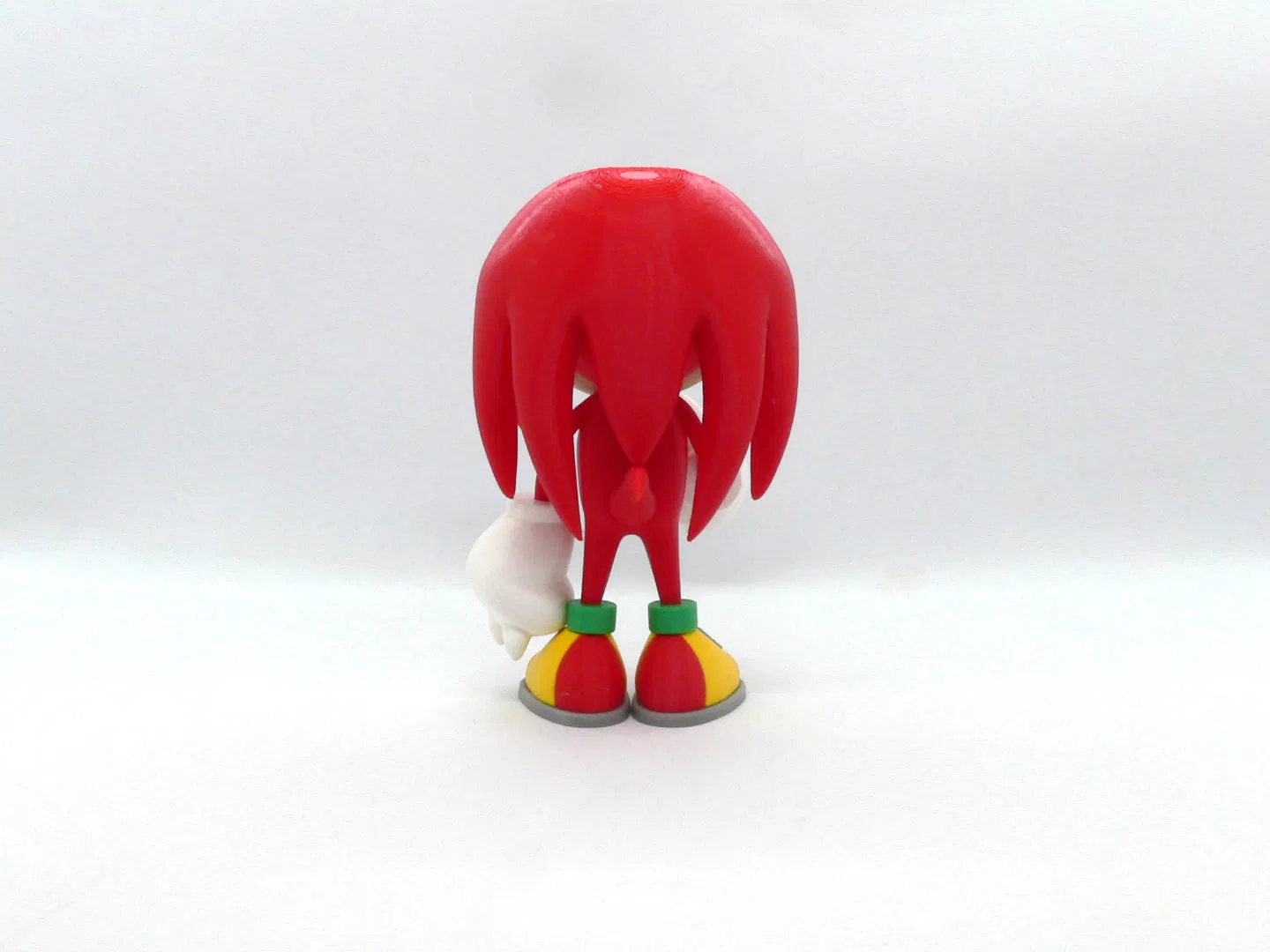

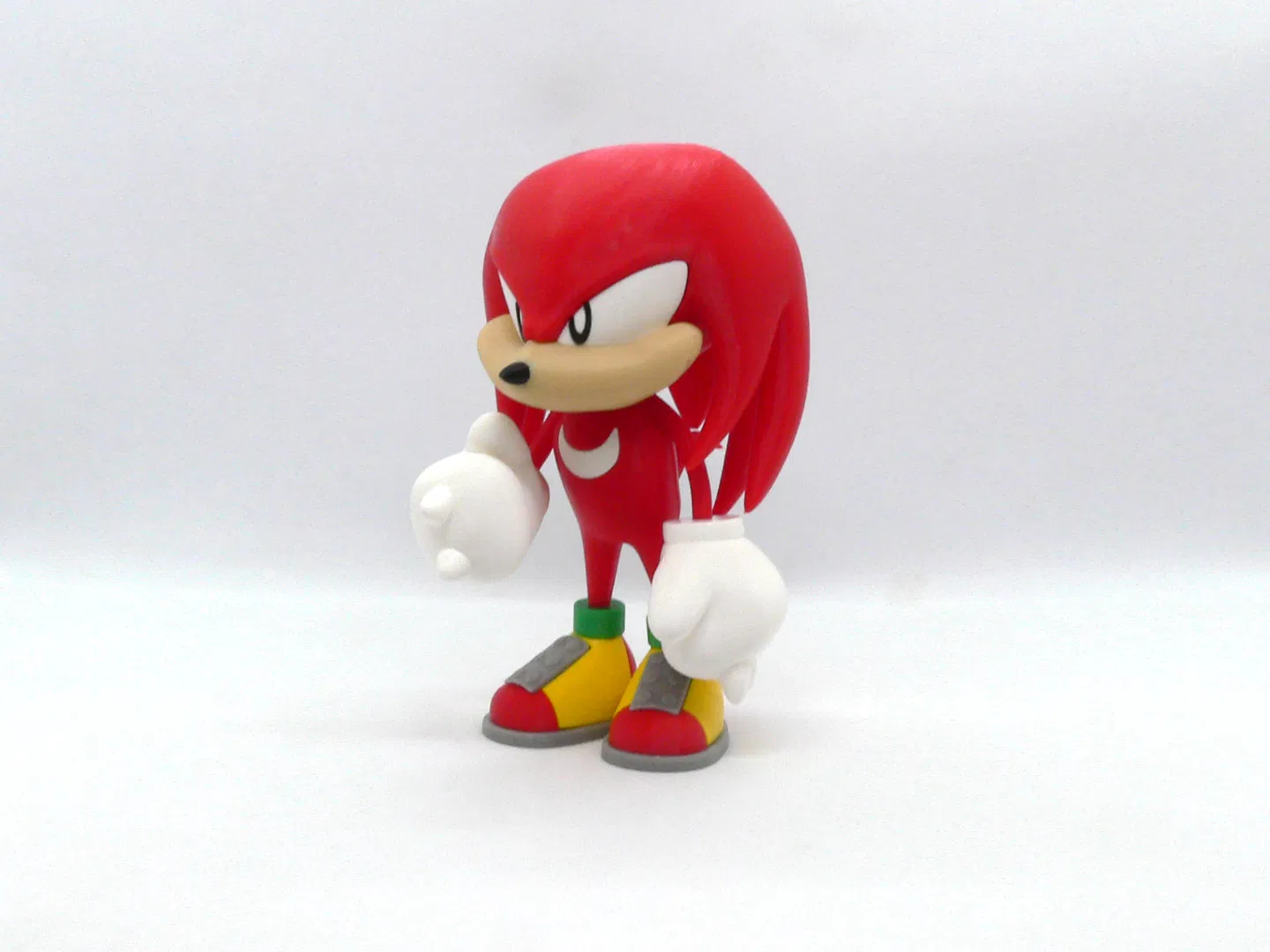

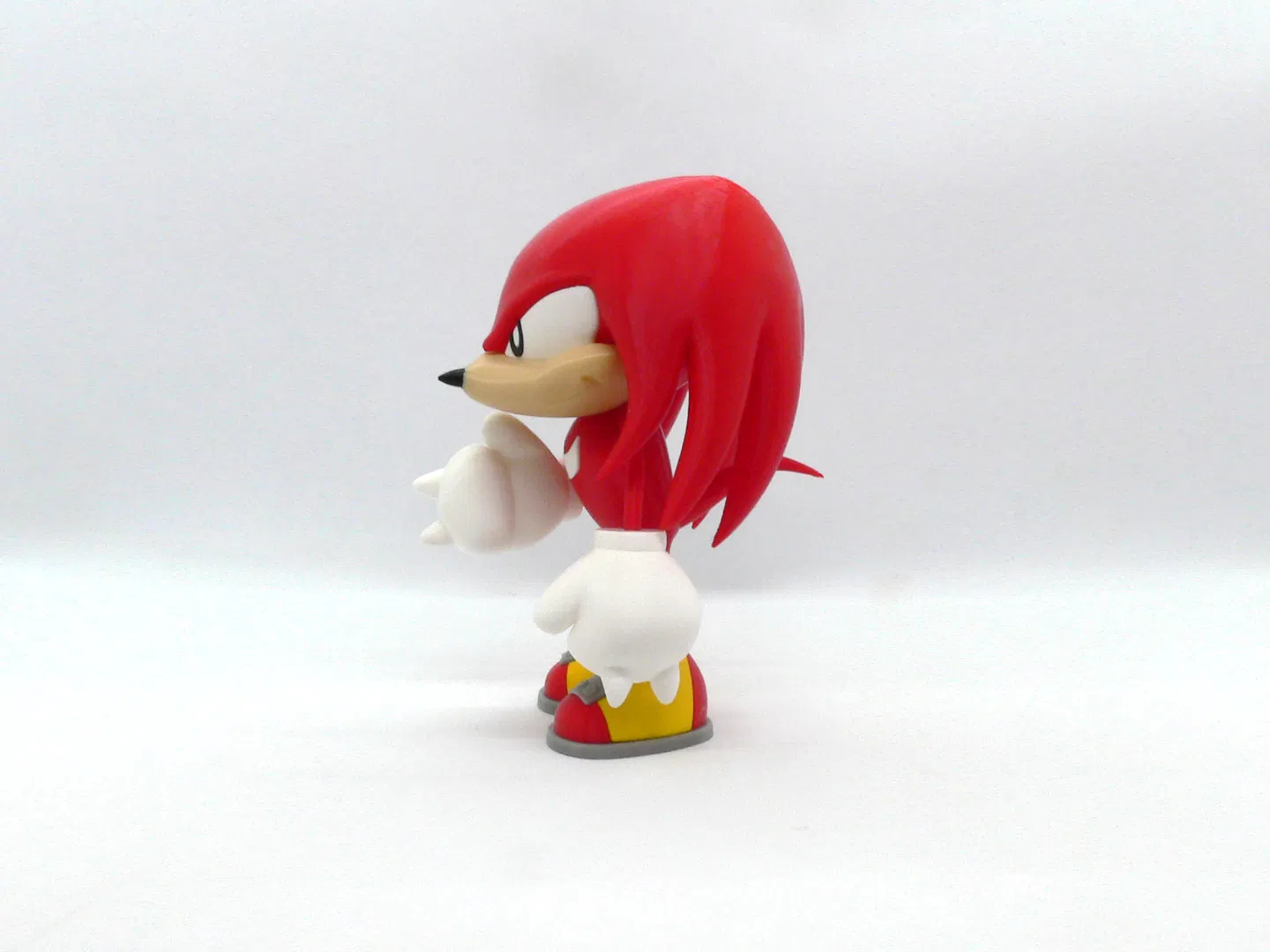

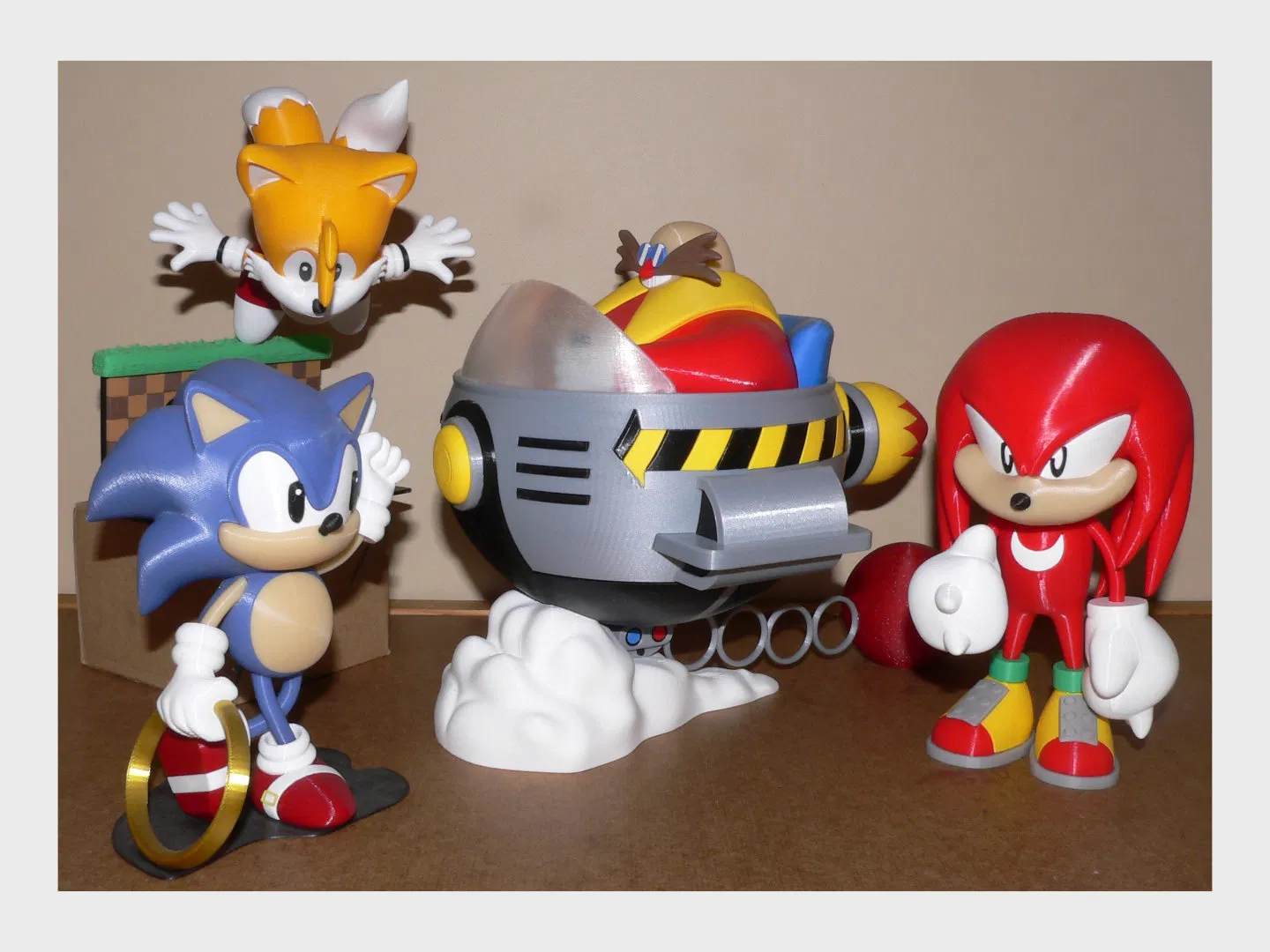

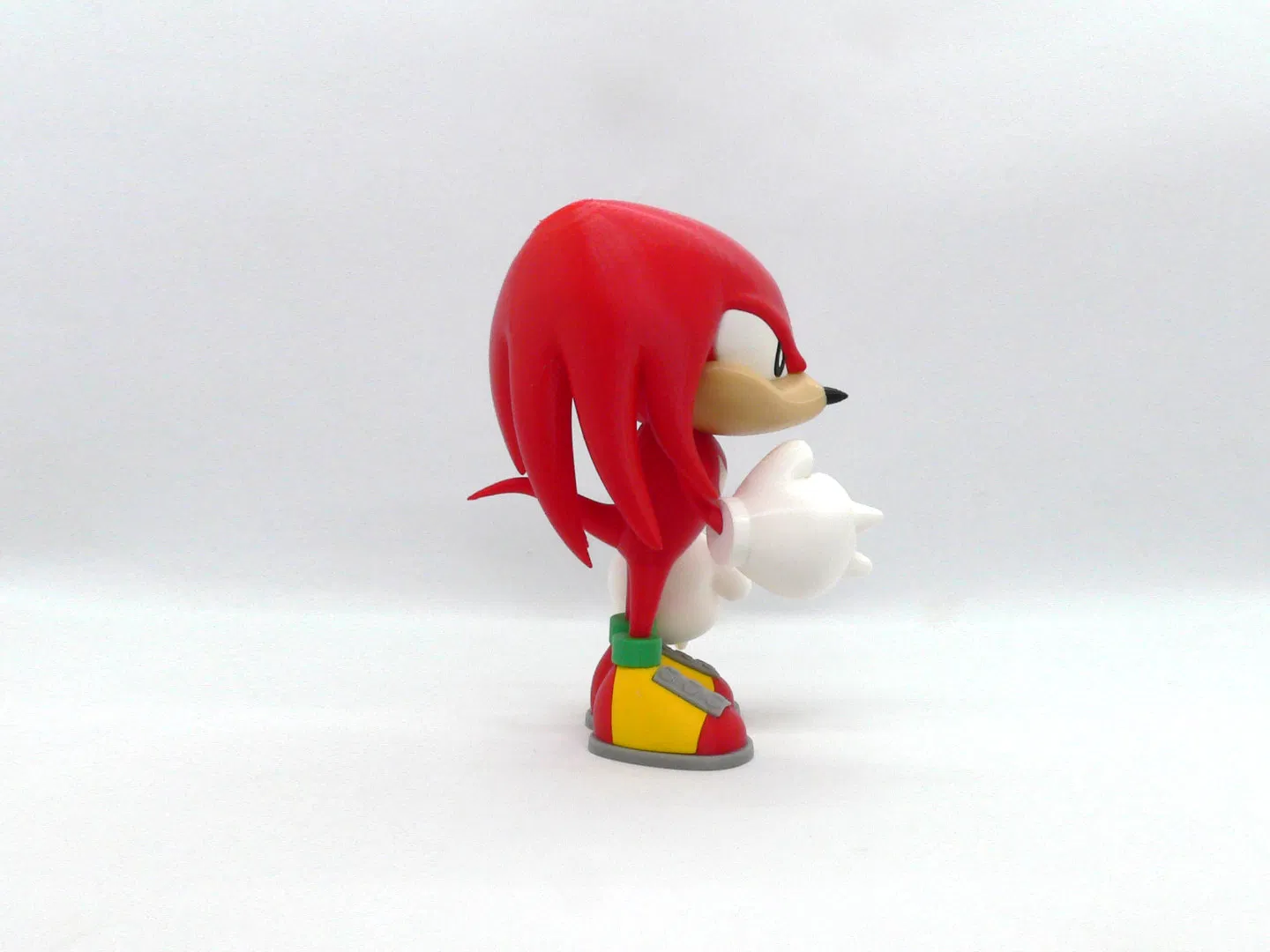

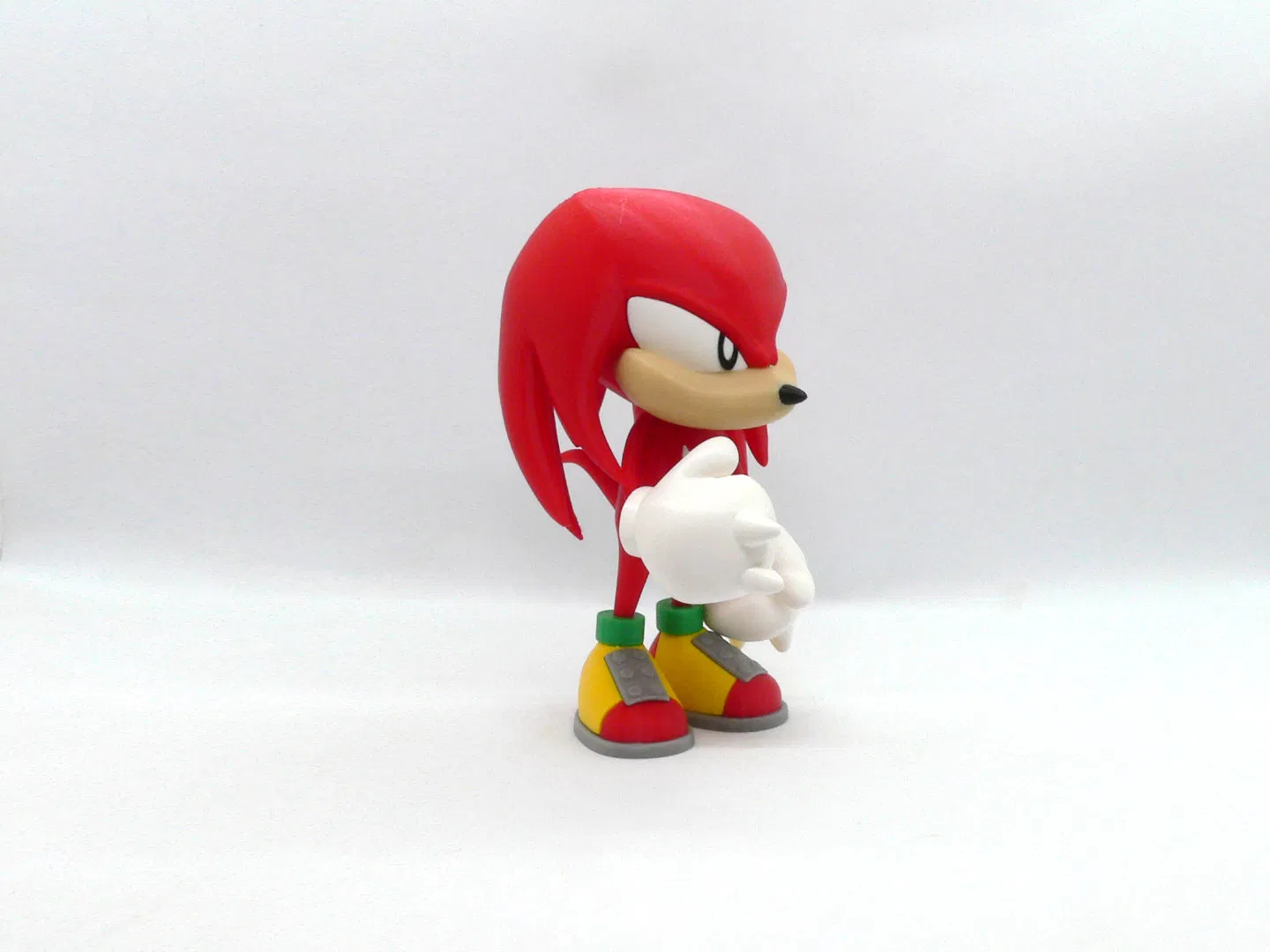

Mẫu sau khi lắp ráp cao 176mm và có tỉ lệ đồng bộ với các nhân vật khác của mình trong series Sonic.

Lưu ý: Đây là phiên bản classic của Knuckles.

Chúc bạn in vui vẻ!

...........................................................................................................

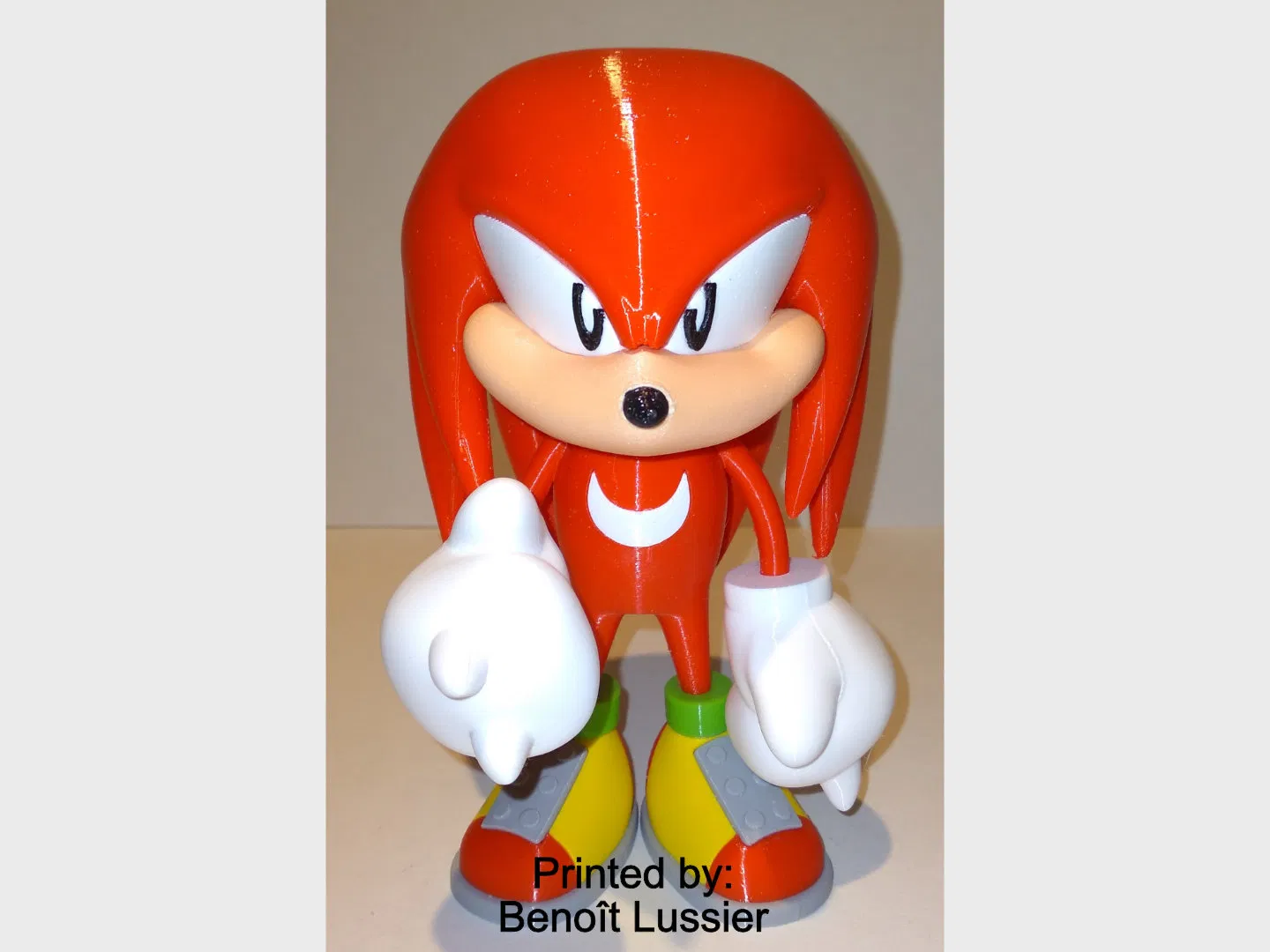

Gửi lời cảm ơn đặc biệt đến maker Benoît Lussier vì đã hỗ trợ QA print và góp ý về chất lượng.

Cảm ơn Jason McMillan (makerworld ID Gatekeeper) vì đã tạo Bambu Print Profile trên Makerworld.

...........................................................................................................

Hướng dẫn in:
Supports: Không (trừ 1 chi tiết là head)
Resolution: .2mm (xem bên dưới để biết các mẹo in và một vài ngoại lệ tuỳ chọn được gợi ý)
Infill: 15%

Notes:**

Tham khảo ghi chú bên dưới để có vài hướng dẫn hữu ích khi in và lắp ráp.

...........................................................................................................

Lắp ráp mô hình

Màu sắc

Black: (Paramount3D PLA - Black)
eye_black_right
eye_black_left
nose
..

Skin: (Paramount3D PLA - Universal Beige)
face
..

Yellow: (Devil Designs PLA - Bright Yellow)
shoe_yellow_right
shoe_yellow_left
..

Gray: (Parmount3d PLA - Prototype Gray)
buckle_right
buckle_left
sole_left
sole_right
..

Red: (Hatchbox PLA - True Red)
shoe_front_left
shoe_back_left
shoe_front_right
shoe_back_right
head (xem bên dưới về yêu cầu support)
body (xem notes về thông số slicer khuyến nghị)
tail
..

Green: (Hatchbox PLA - True Green)
cuff_left
cuff_right
..

White: (Devil Designs PLA - White)
eye_white_right
eye_white_eft
shirt_white
glove_left
glove_right
..

...........................................................................................................

Mẹo in và lắp ráp

Mẹo in
1 - Không cần supports, trừ 1 chi tiết là head. Mình đã thử organic supports rồi chuyển qua standard supports của PrusaSlicer. Theo ý mình thì standard supports tốt hơn organic supports cho chi tiết này. Mình cũng chỉnh overhang chỉ còn 30 độ. Variable layer height cho vài mm đầu của chi tiết này có thể hữu ích; tuy nhiên mình in toàn bộ với layer height chuẩn .2mm và thấy kết quả ổn.

2 - Mình không dùng brim hay raft.

3 - Dựa trên phản hồi từ các mẫu trước, mình in phần body với 3 perimeters để tăng độ bền. Cách này giúp tay và chân cứng cáp hơn một chút.

4 - Khi lấy chi tiết khỏi mặt bàn in, bạn RẤT nên để các chi tiết trái/phải vào hai hộp riêng để dễ lắp. Đôi khi khác biệt giữa chi tiết trái và phải rất nhỏ, nhưng vẫn nên quản lý cho kỹ để ráp đúng vị trí.

..
Mẹo lắp ráp:

1 - Cứ từ từ dán mô hình và tận hưởng quá trình. Nên tính trước sẽ dán những chi tiết nào thành từng cụm, rồi mới dán các cụm lại với nhau. Đợi keo của từng cụm khô hẳn rồi hãy ghép các cụm.

2 - Mình dùng 3D Gloop và E6000 để lắp mẫu này. Với cả hai loại keo, dùng ít thường tốt hơn là trét nhiều.

3 - quan trọng Nhớ gắn glove_left vào body trước khi đưa body vào cuffs và shoes.

4 - Thông thường, mặt tiếp xúc với bed của một chi tiết sẽ được đưa vào trong chi tiết khác. Riêng với eye_blacks, mặt bed của chi tiết phải hướng ra ngoài.

5 - eye_whites/head/face cần được lắp cùng lúc. Thường thì eye_whites có thể ấn vào, nhưng với mẫu này chúng nằm trong khoảng rỗng ở CẢ HAI chi tiết còn lại.

6 - Shoes nên lắp chung với buckle và dán keo cùng lúc, thay vì để sau khi các phần khác đã khô. Nếu bạn đã dán shoes rồi mà gặp khó khi nhét buckle vào, Benoit có gợi ý như sau trong QA:
"Phần trên của buckle cần được đưa vào trước và cần xoay quanh điểm này cho đến khi chạm được vào phần dưới".

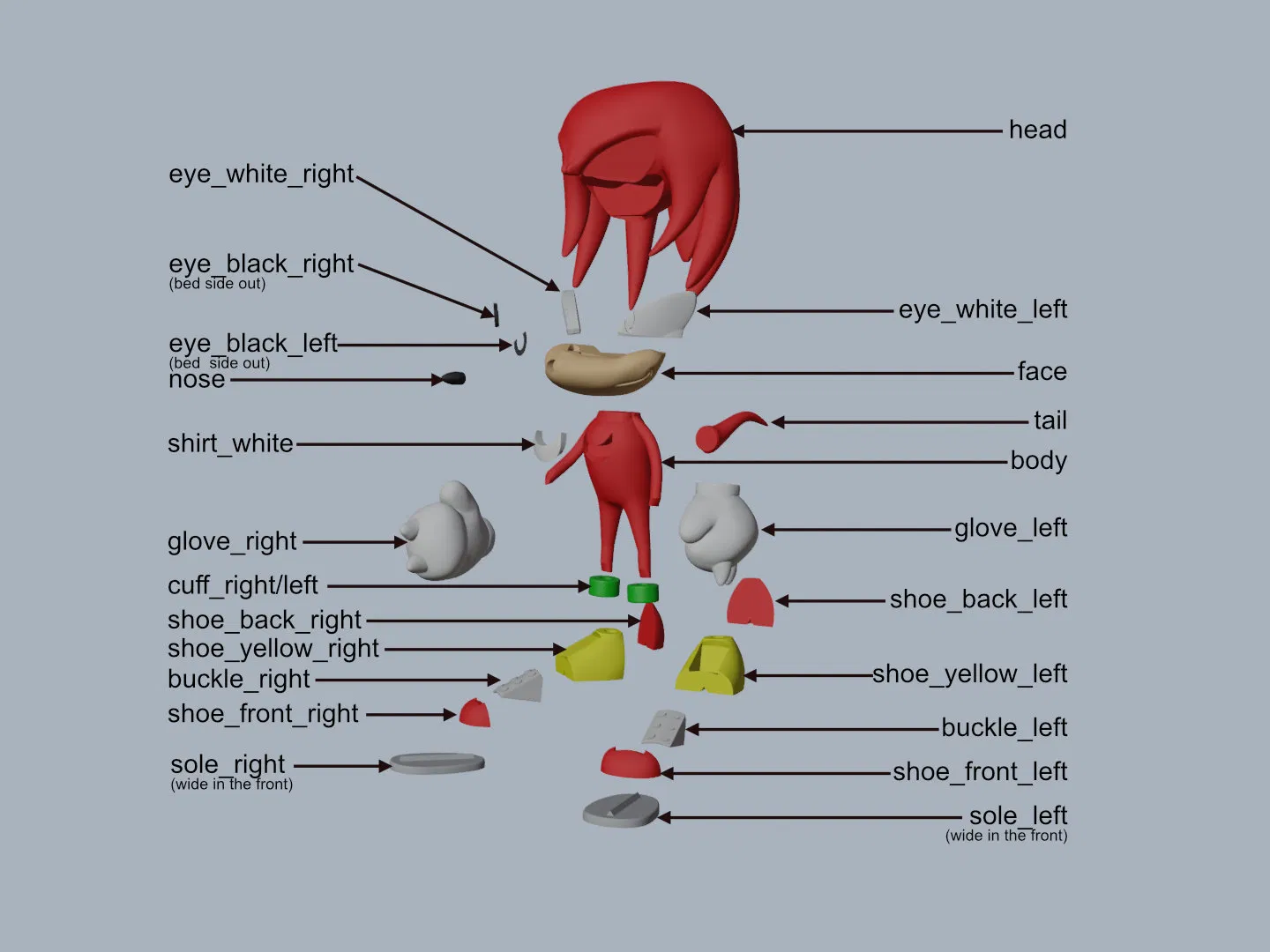

7 - Tham khảo các sơ đồ lắp ráp ở mục hình ảnh cũng như các hình đã upload để ráp mô hình. Mẫu này được thiết kế để dán keo.

Nếu có thắc mắc cứ hỏi, phản hồi rất quan trọng để làm ra các mẫu tốt hơn.
