Gá gắn BTT U2C lên DIN Rail (BTT U2C Mount - DIN Rail)
- Lượt tải
- 609
- Lượt thích
- 21
- Lượt coi
- 1.534
- Bản remix
- 0
- Bình luận
- 0
File 4 4 MB
- BTT_U2C_Mount_Adjustable_PCB_DIN_1772752607.stlSTL · 1,8 MB
- BTT_U2C_Mount_Fixed_PCB_DIN_1772752607.stlSTL · 1,4 MB
- BTT_U2C_Mount_Adjustable_PCB_DIN_1772752608.stepSTEP · 459 KB
- BTT_U2C_Mount_Fixed_PCB_DIN_1772752610.stepSTEP · 461 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #239295
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

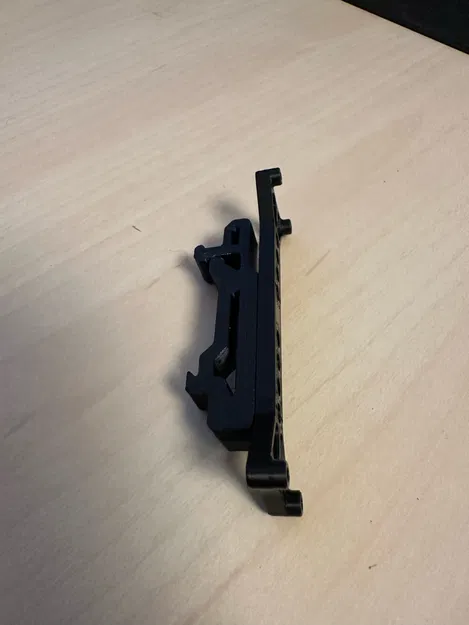

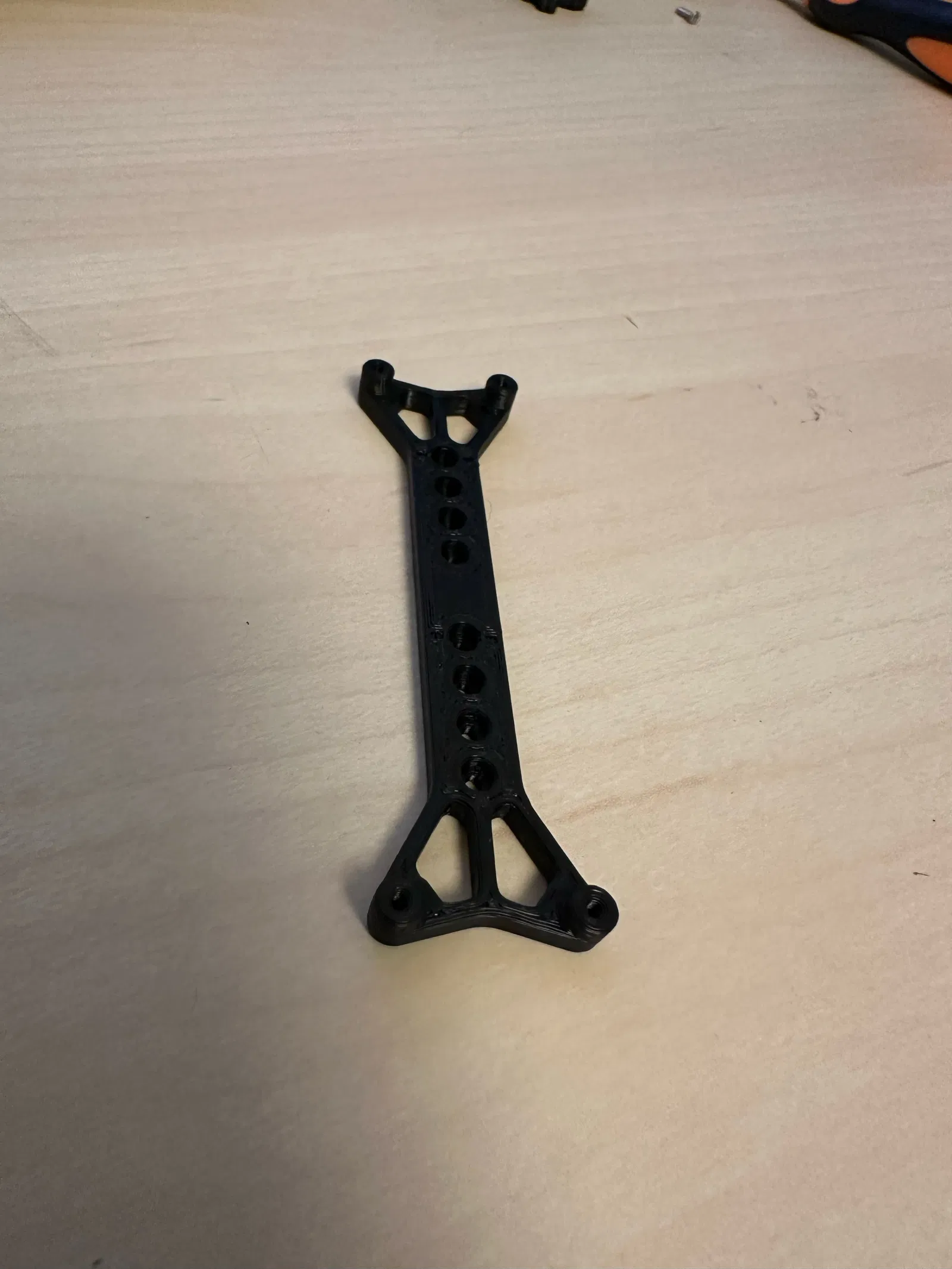

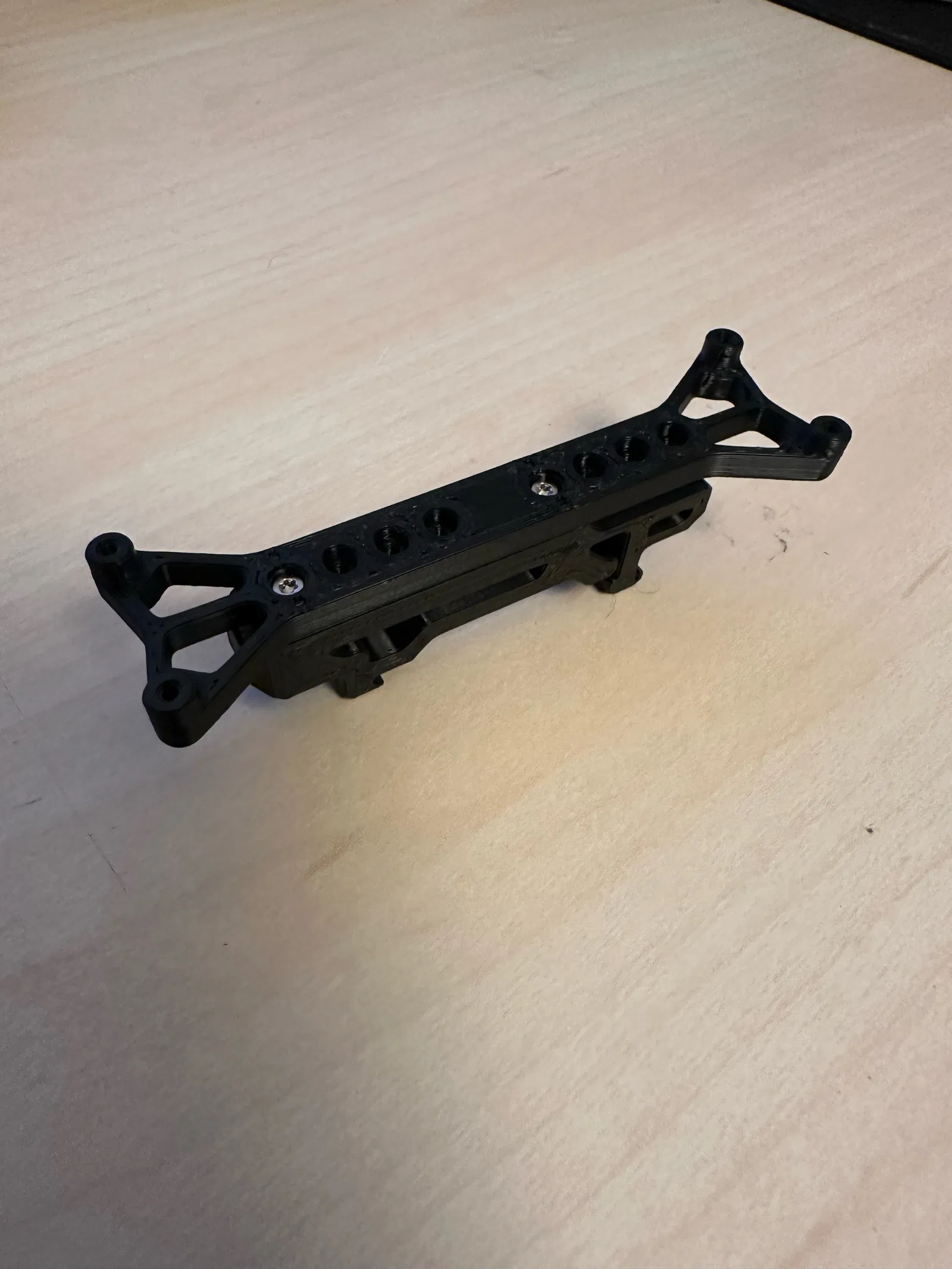

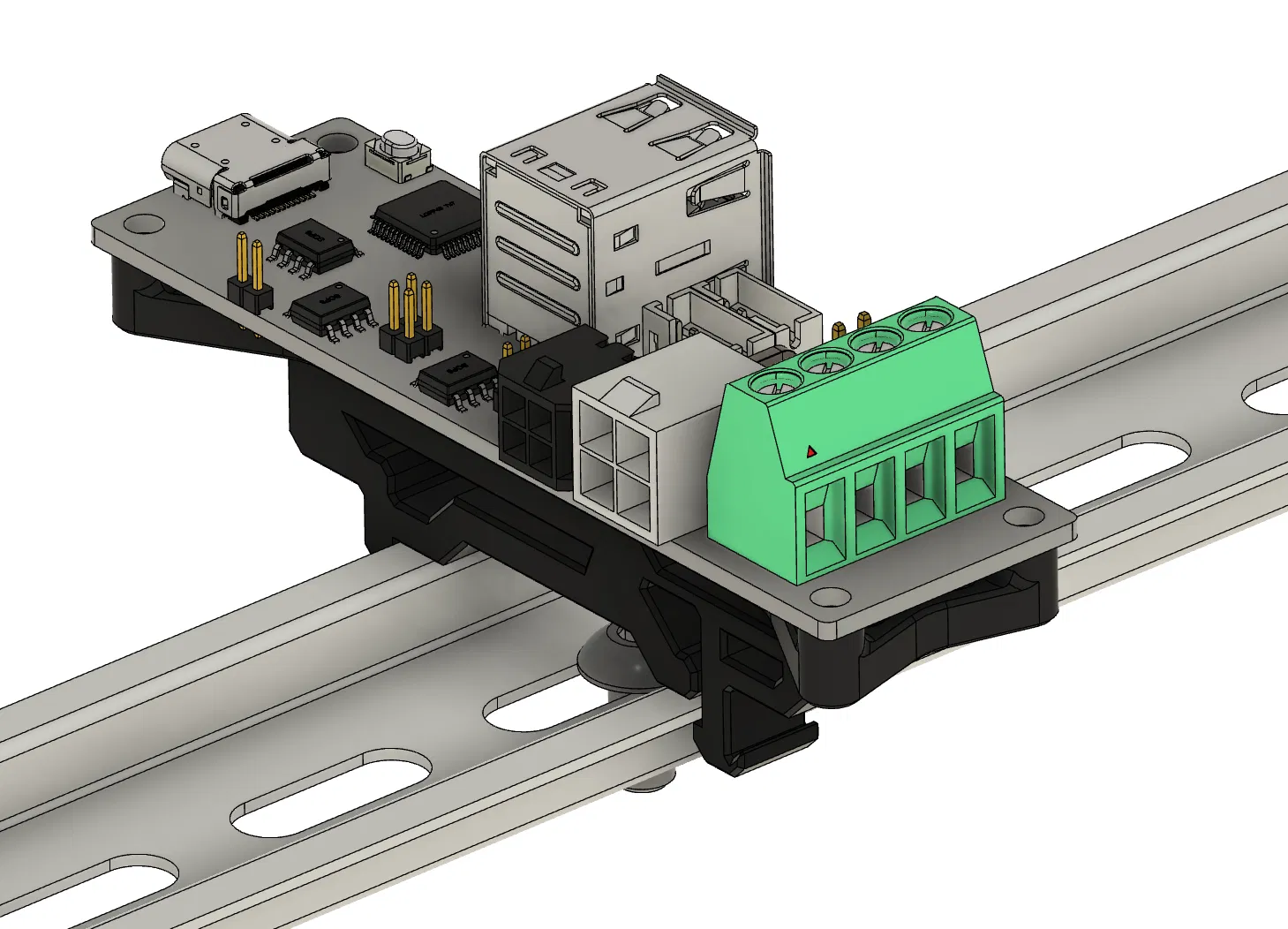

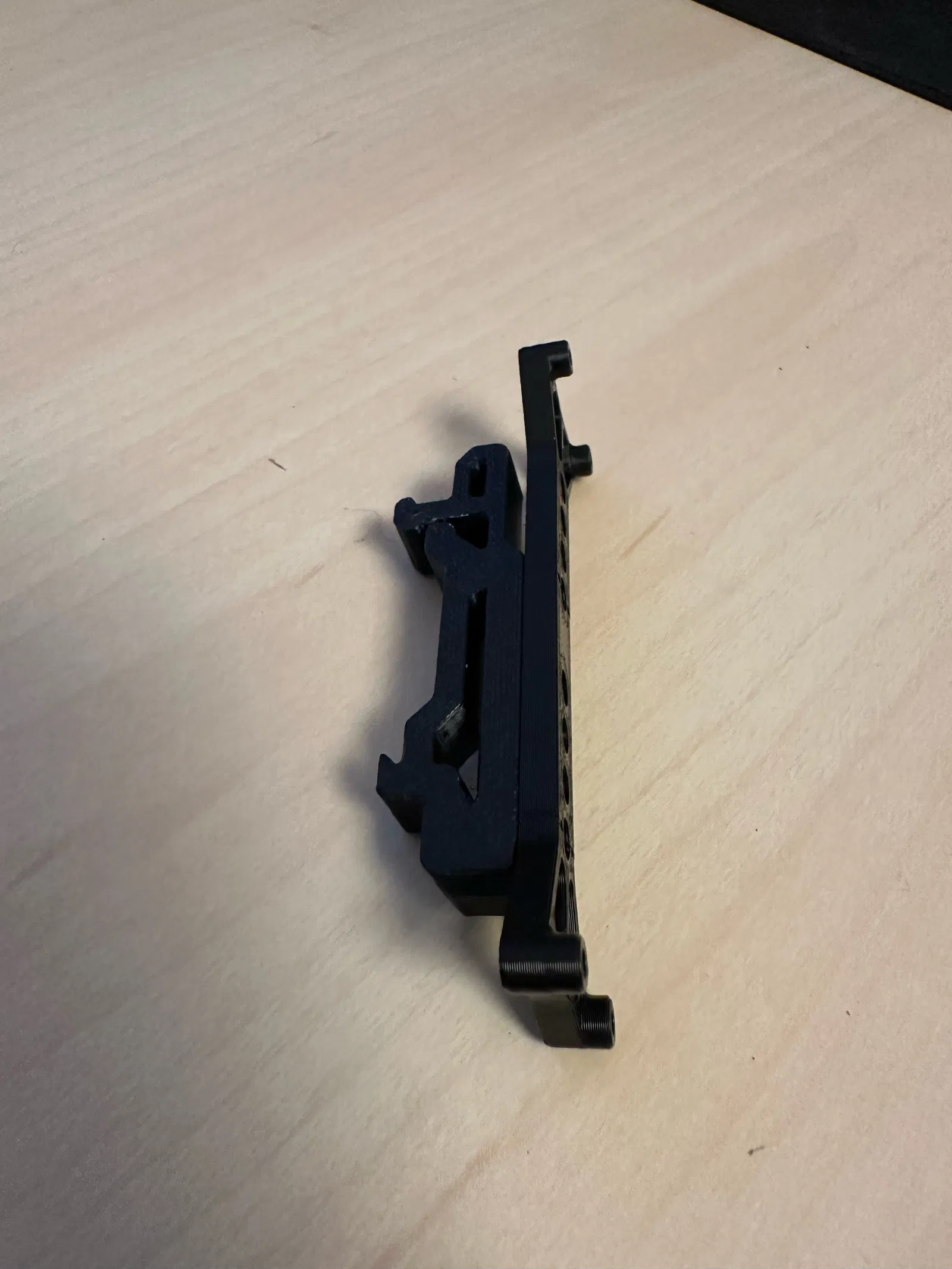

Gá/bracket để gắn bo mạch BigTreeTech (BTT) U2C CANBUS lên thanh DIN rail. Bracket này bắt vào Voron DIN Clip (GitHub Link) bằng 2 con vít tự ren M2x10, còn bản thân bo U2C được cố định bằng 4 con vít tự ren M2x10.

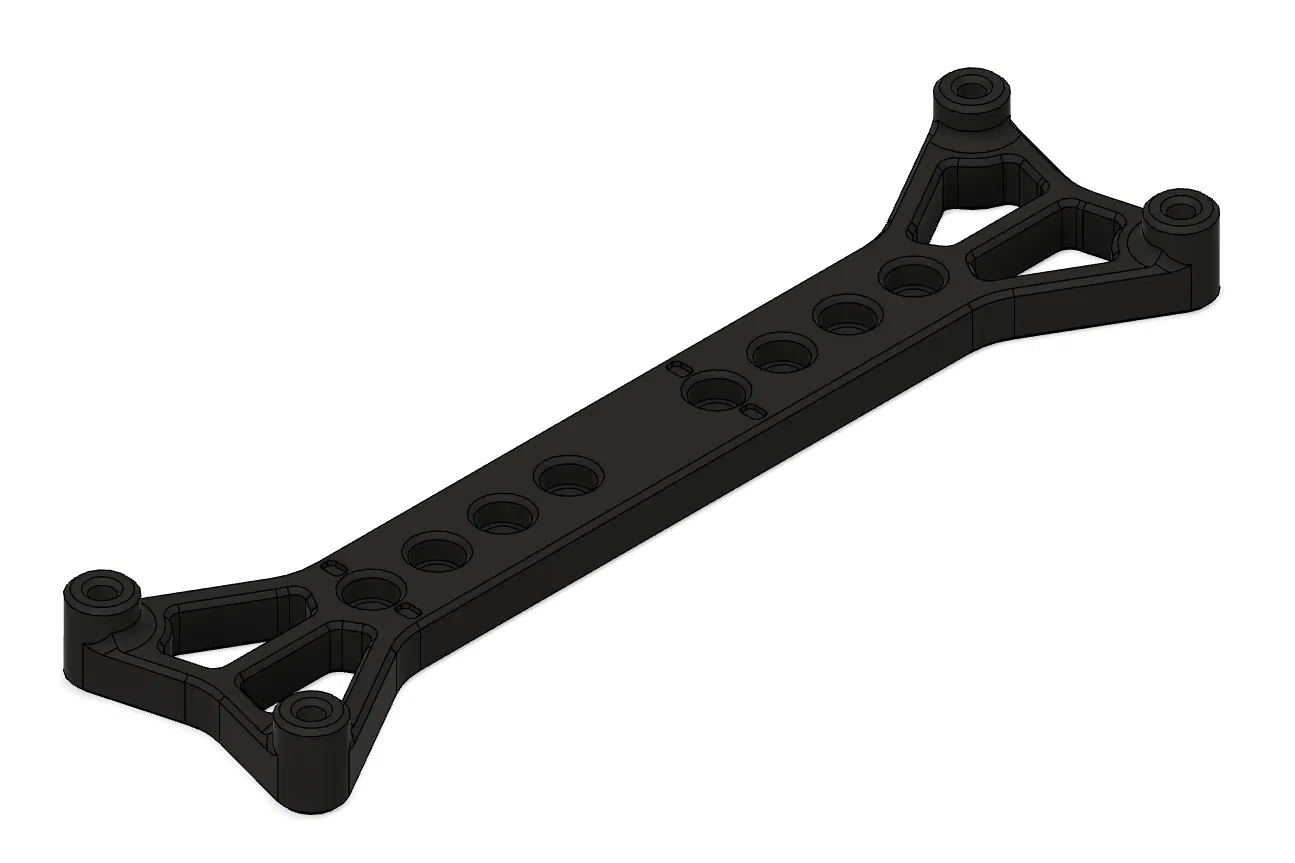

Các vạch nằm cạnh hai lỗ trên mẫu adjustable dùng để chỉ hai lỗ canh tâm khi căn bo gắn lên clip; những lỗ còn lại là để chỉnh (trong trường hợp bạn muốn lắp lệch tâm). Mẫu fixed thì chỉ lắp được ở vị trí canh giữa.
Model in theo setting chuẩn của Voron như sau:
- 4 walls
- 5 top/bottom layers
- 40% infill
- Không cần support
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 4
- Tổng dung lượng
- 4 MB
- File lớn nhất
- 1,8 MB
