Nhà cho chim ăn cho hũ bơ đậu phộng (Vogelfutterhaus für Erdnussbutterglas)

Cập nhật ngày 28.10.2024:

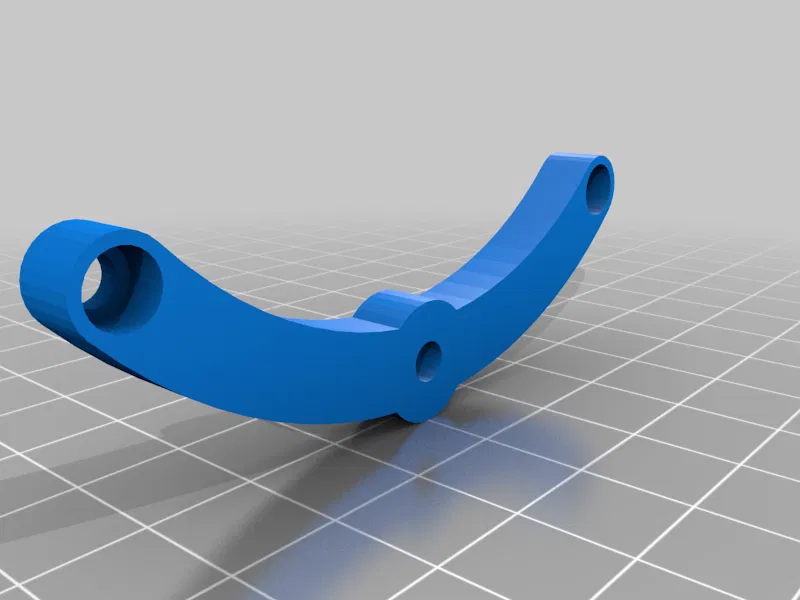

Theo góp ý của Ninefifty đã có thêm một thanh ngang (traverse) thay thế dùng cho vít đầu tròn kèm ê-cu.

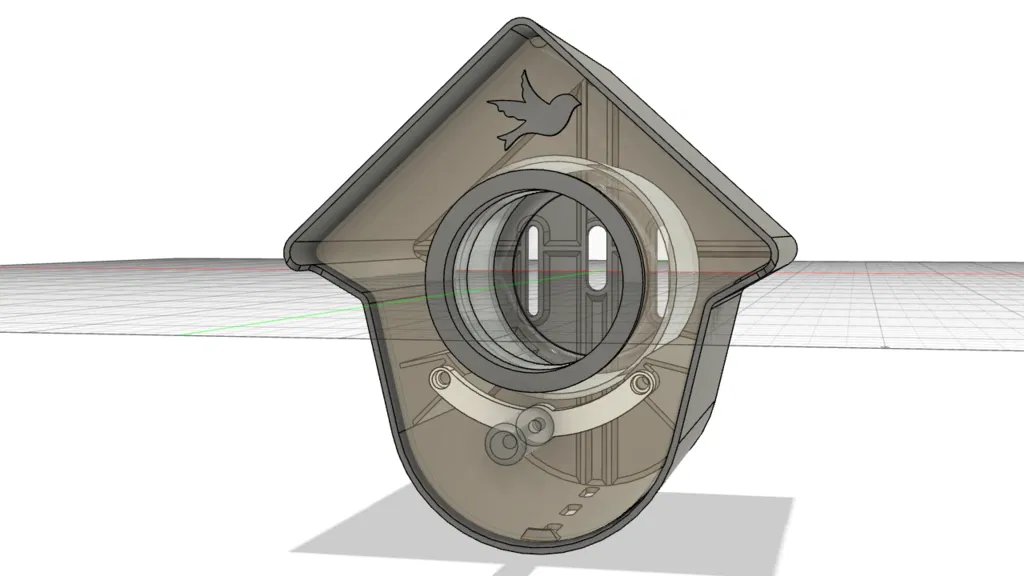

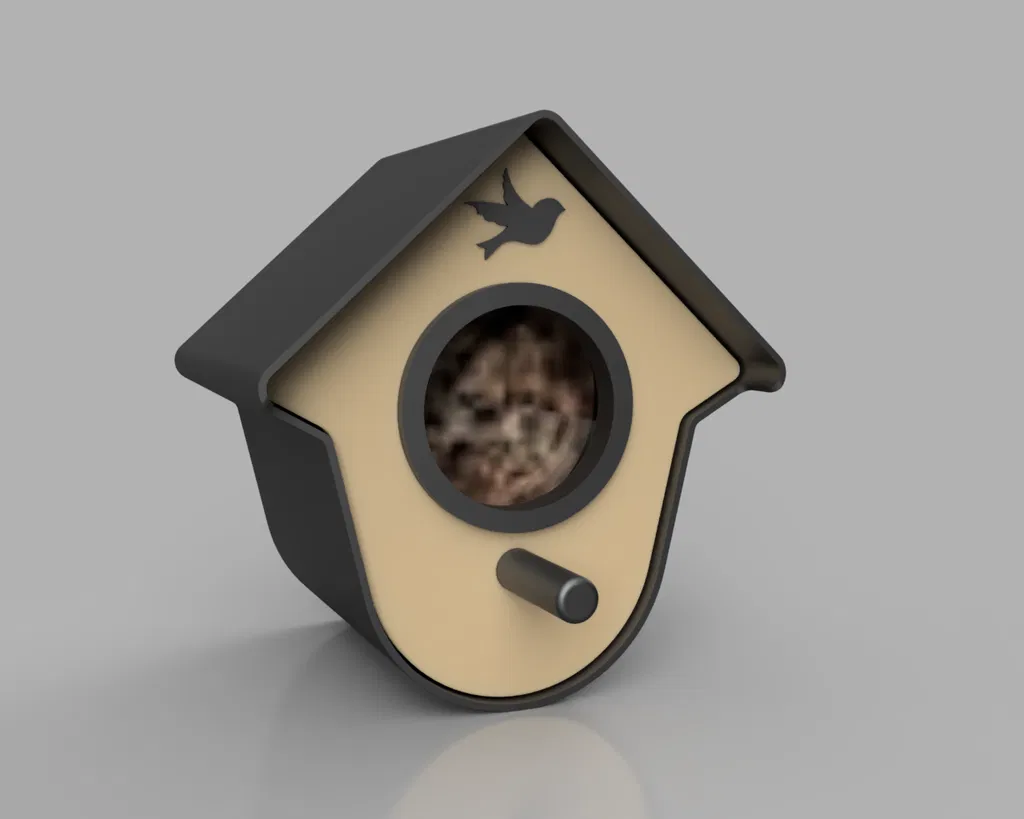

Đây là một cái nhà cho chim ăn nhỏ, dành cho các loại hũ bơ đậu phộng thông dụng.

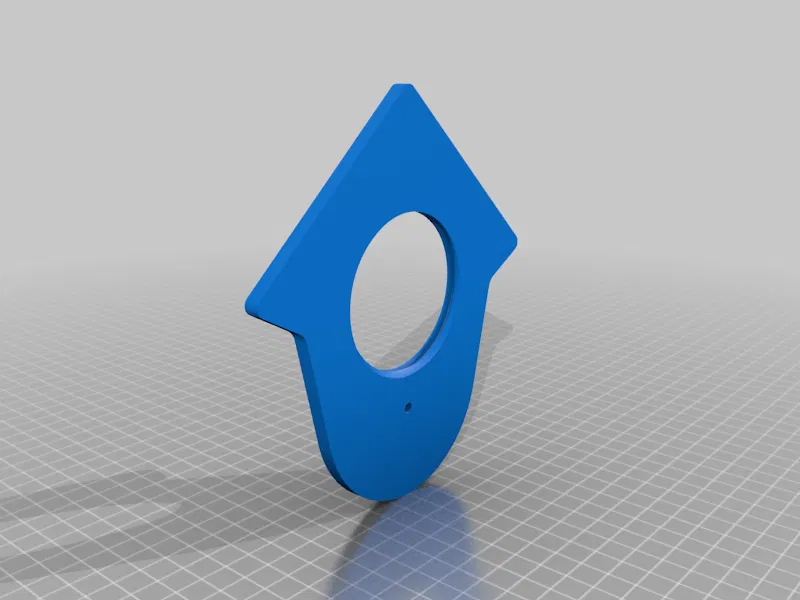

Có cung cấp 2 loại mặt trước khác nhau.

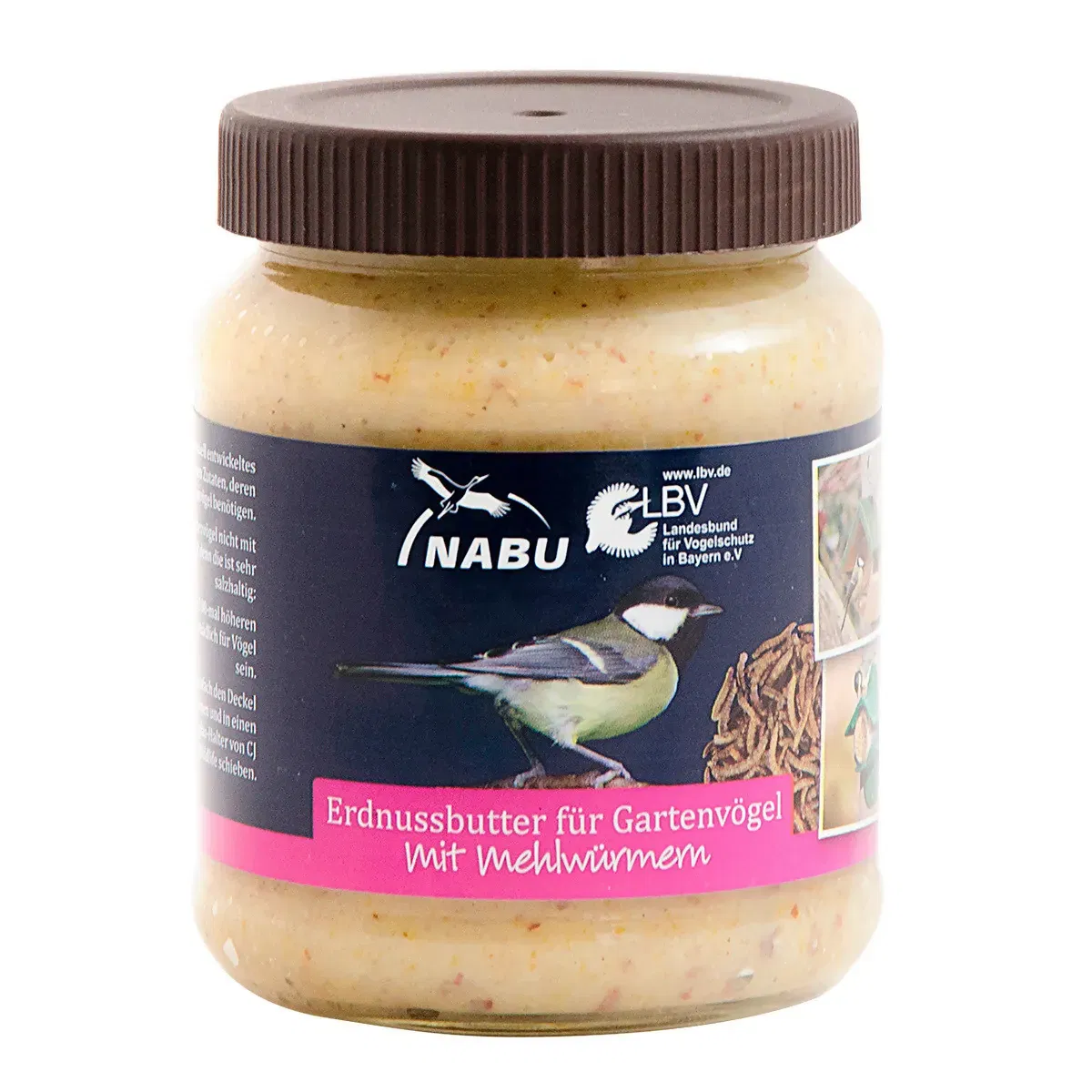

Cho hũ NABU, kích thước: đường kính 78 mm, cao 100 mm, miệng 60 mm

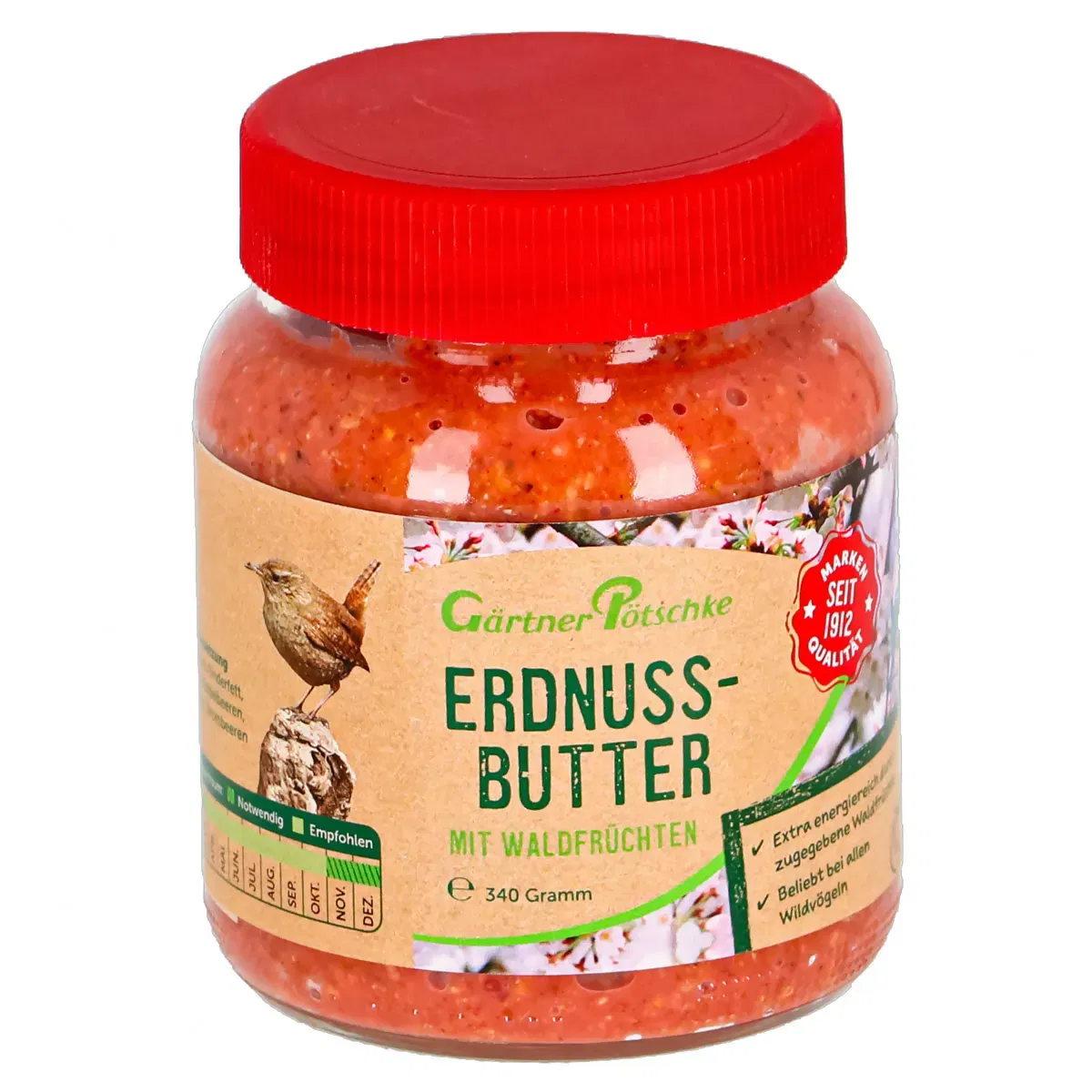

Cho các hũ khác, ví dụ Gärtner Pötschke, kích thước: đường kính 80 mm, cao 100 mm, miệng 56 mm

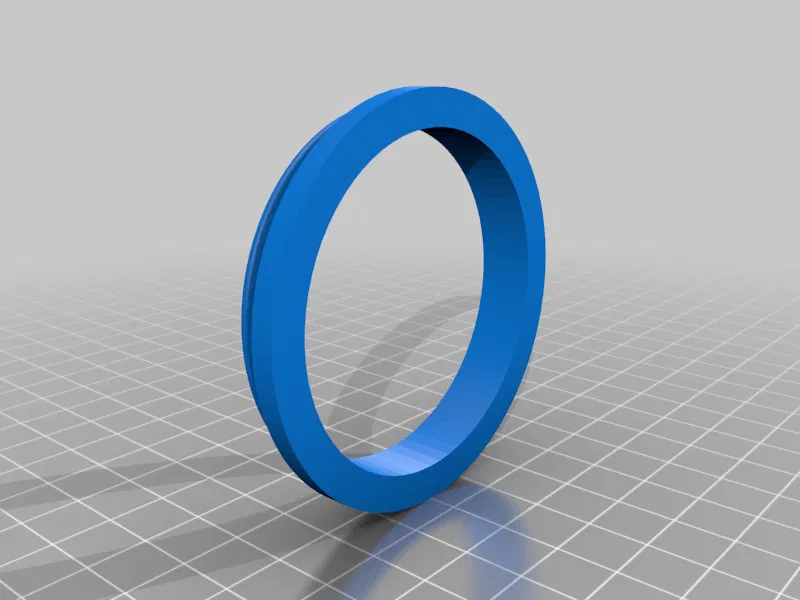

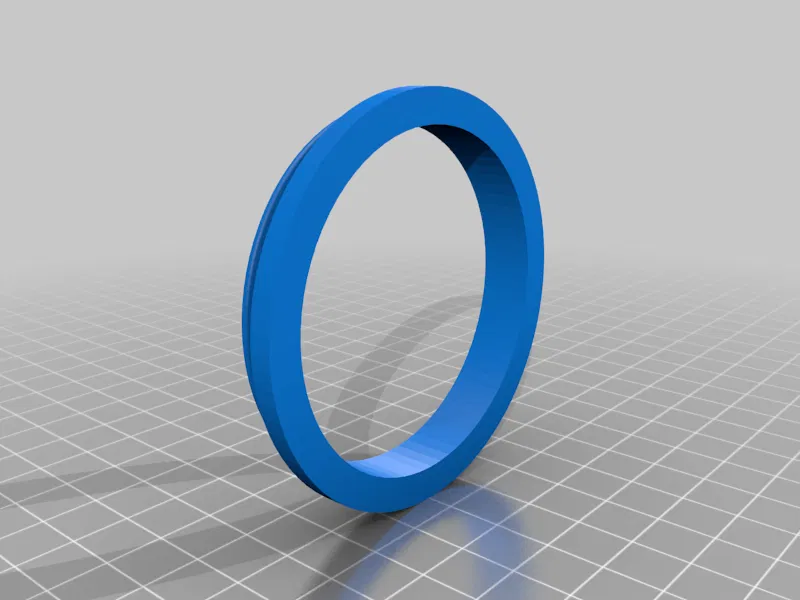

Để thay nhanh (khi bề mặt bị trầy và để nhìn đẹp hơn), lỗ đậu (anflugöffnung) được trang bị một vòng (ring) có thể vặn ren.

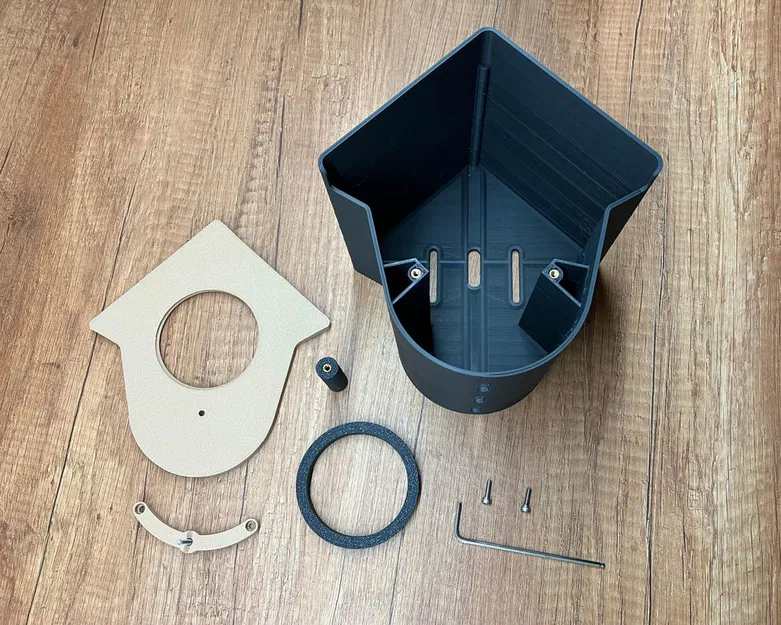

Để lắp ráp cần: 3 insert ren M3 kiểu ép nhiệt (Ruthex), hai vít lục giác chìm M3 (dài tối thiểu 10 mm) và một vít lục giác M3 (dài tối thiểu 20 mm).

Hướng đặt để in thì chắc nhìn là hiểu thôi.

Thực ra không cần support, chỉ có phần traverse là sẽ hưởng lợi nếu có một chút.

Vật liệu mình chọn là PLA, nhưng chỗ đặt thức ăn bên nhà mình treo trong bóng râm.

Print Settings

Printer Brand:

Anycubic

Printer:

All-metal Mega

Rafts:

No

Supports:

No

Resolution:

0.2 mm

Filament:

Kexcelled Ash grey, PolyTerra Peanut PLA Post-Printing=============

Dùng mỏ hàn ở 175°C để ép nhiệt 3 ê-cu ép nhiệt M3 vào phần vỏ và cây stange; và gắn vít lục giác M3x20 vào traverse (nếu cần thì cố định thêm bằng keo 502).

Bắt traverse vào vỏ bằng 2 vít lục giác chìm M3x10.

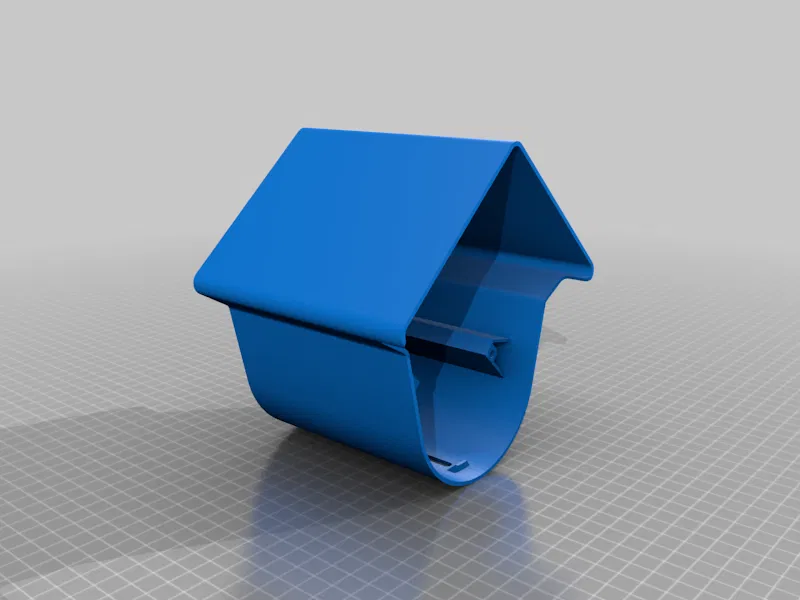

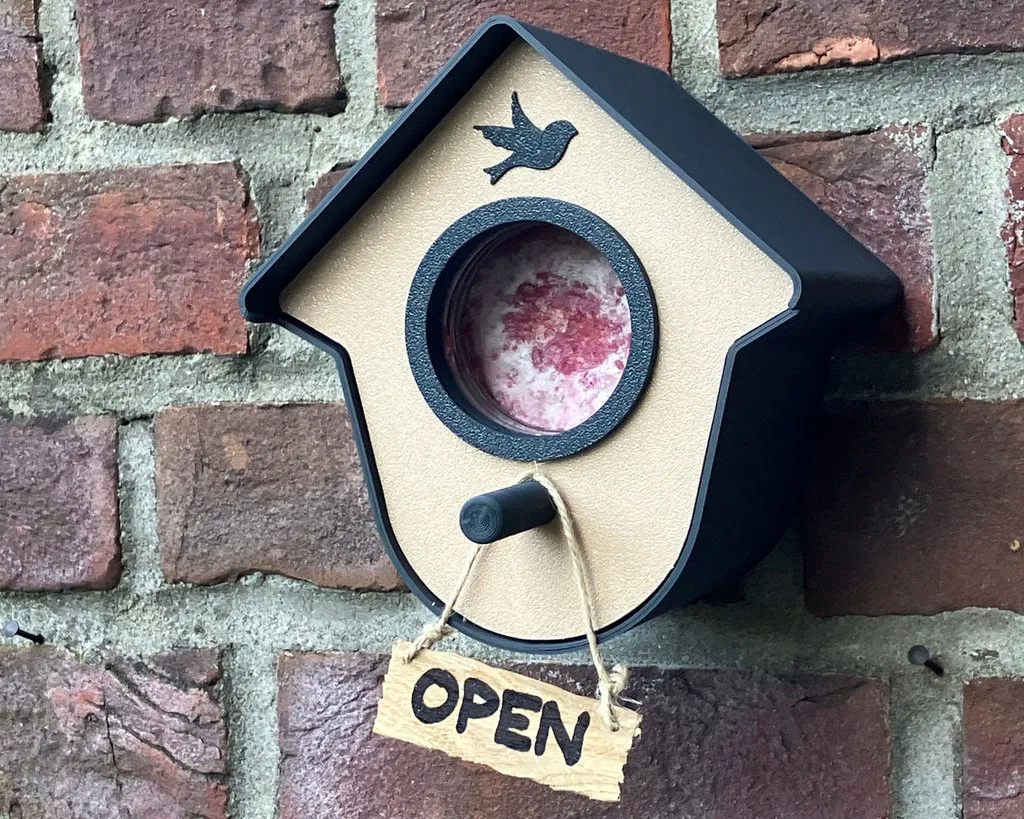

Treo vỏ lên xong thì lắp hũ vào, nhớ tháo nắp trước nha ;-).

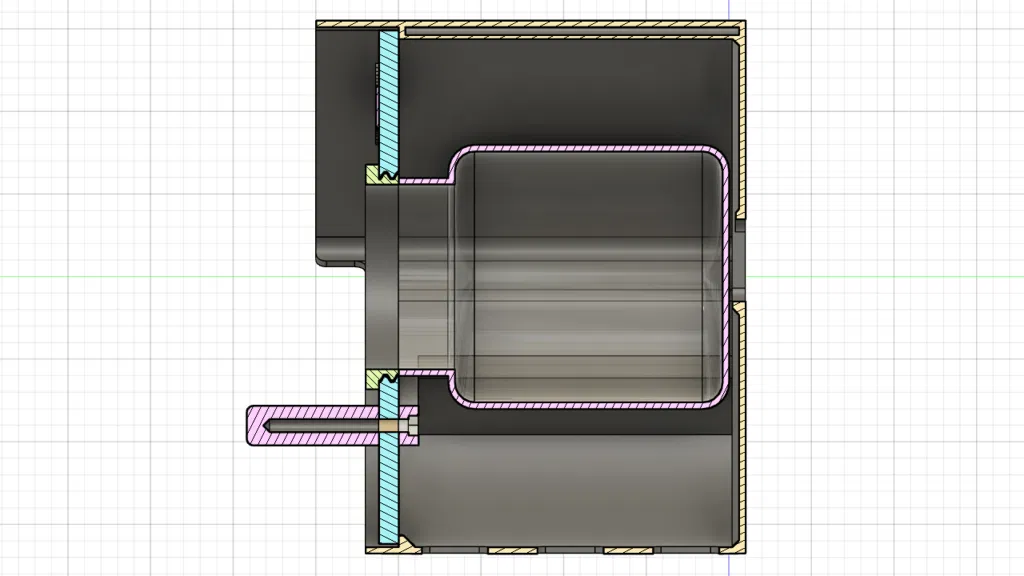

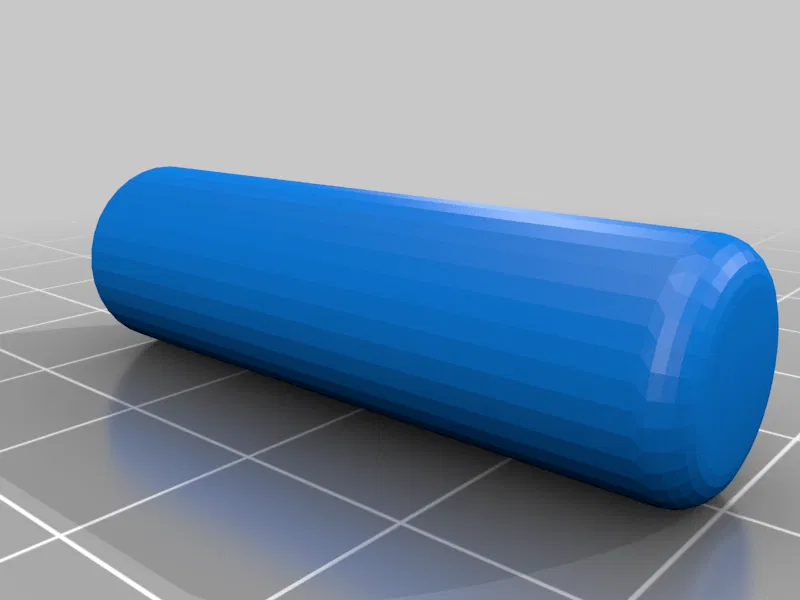

Sau đó đặt mặt trước (đã vặn sẵn ring) lên con vít M3x20 và siết cố định bằng cách vặn cây stange.

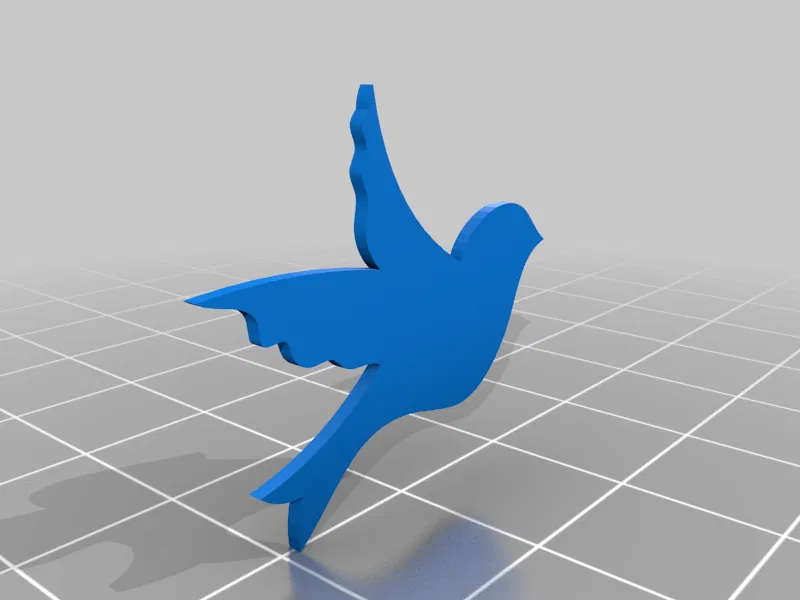

Nếu thích thì dán chú chim nhỏ lên phần mái (gable).

How I Designed This

Fusion 360

Category: Outdoor & Garden
