Gear Box – Hộp số bánh răng tỉ số truyền 3:1 (lắp thêm tùy ý)

Bạn có bao giờ muốn làm cho mấy bánh răng quay thật nhanh chưa? Thật sự nhanh luôn?

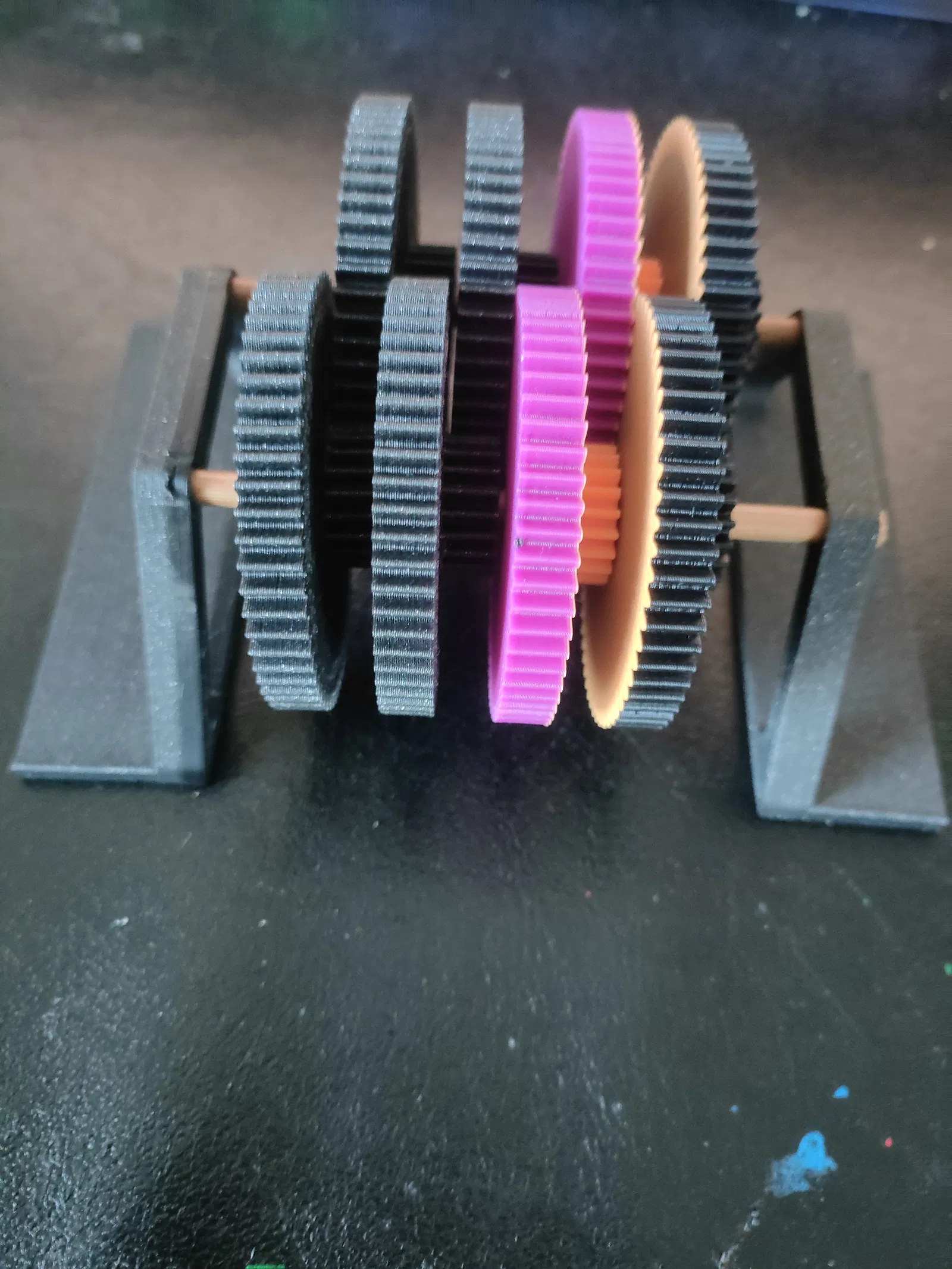

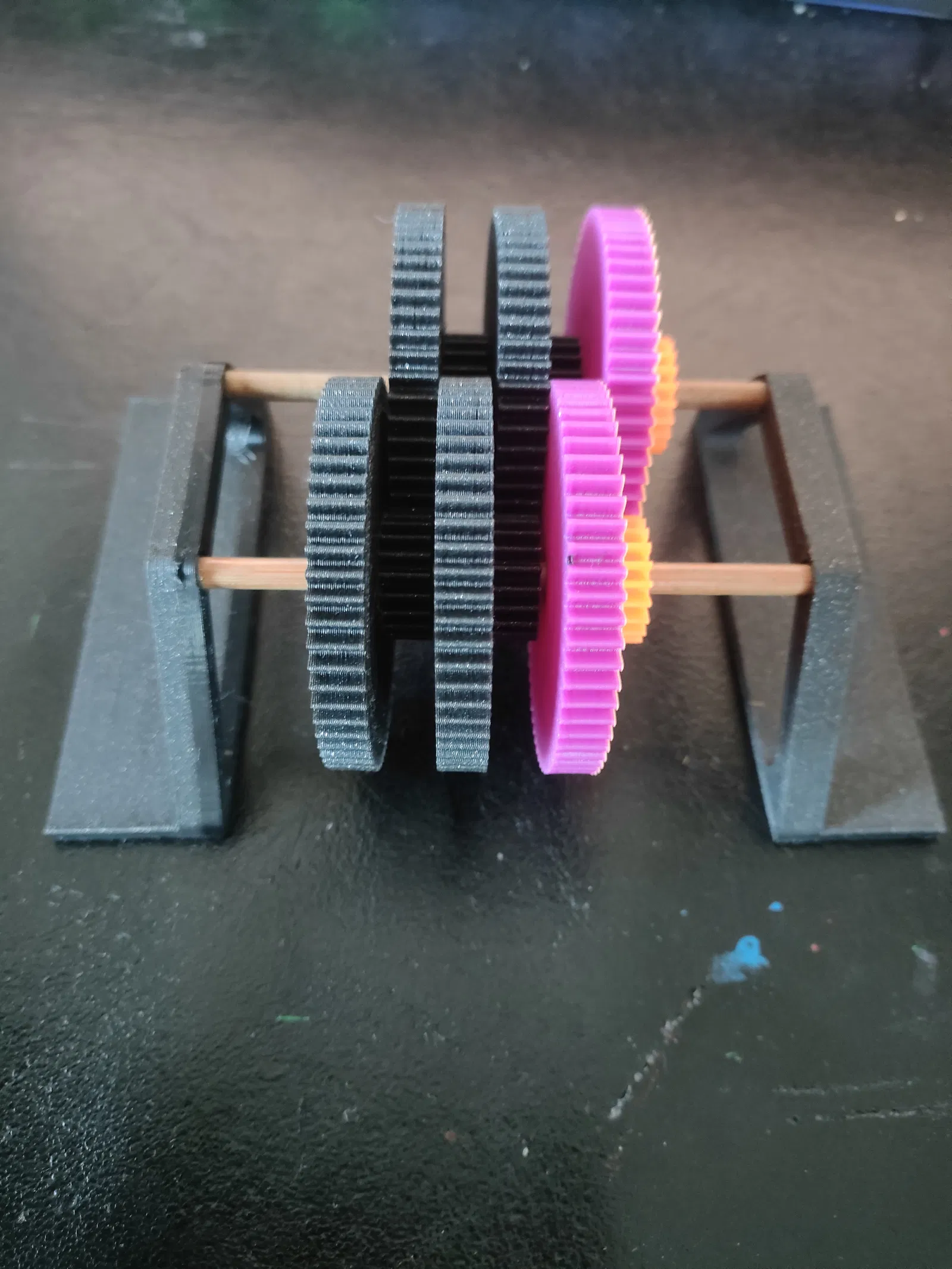

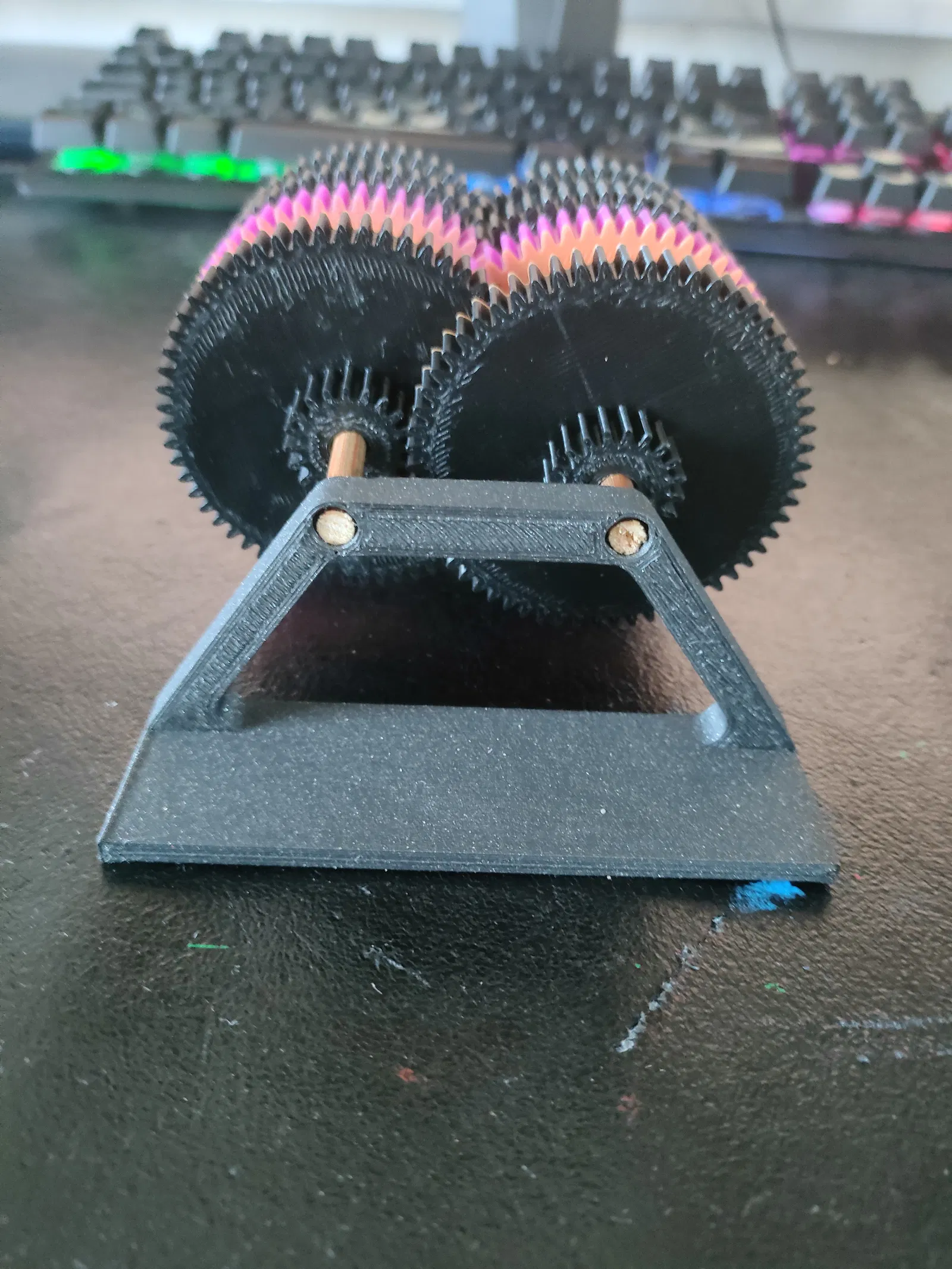

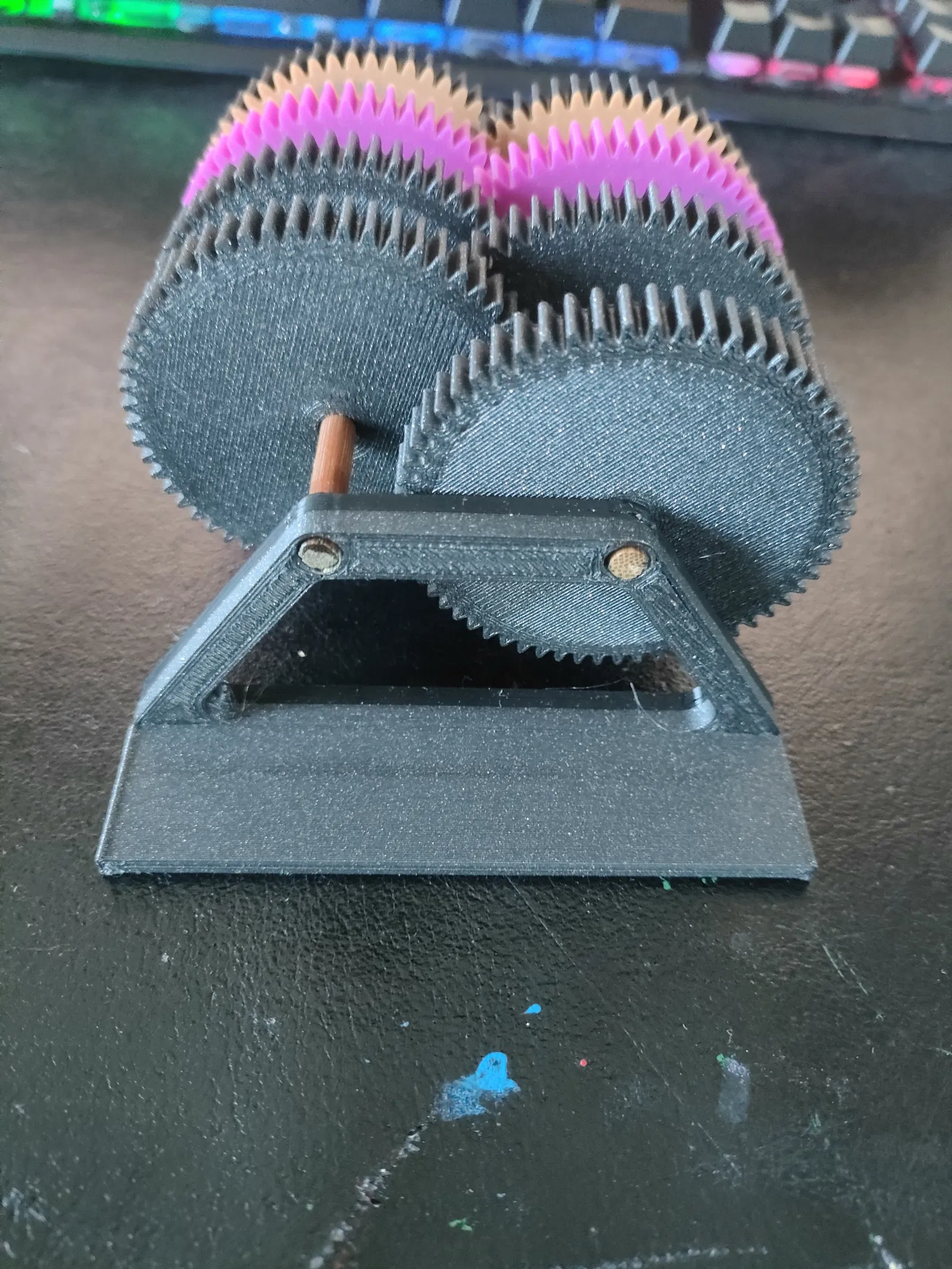

Vậy thì mẫu này dành cho bạn! Đây là một mẫu đơn giản, in không cần support, và phần Base giữ bánh răng đúng vị trí để chúng quay mượt và chuẩn. Sau đó, bạn muốn gắn thêm bao nhiêu cái cũng được!

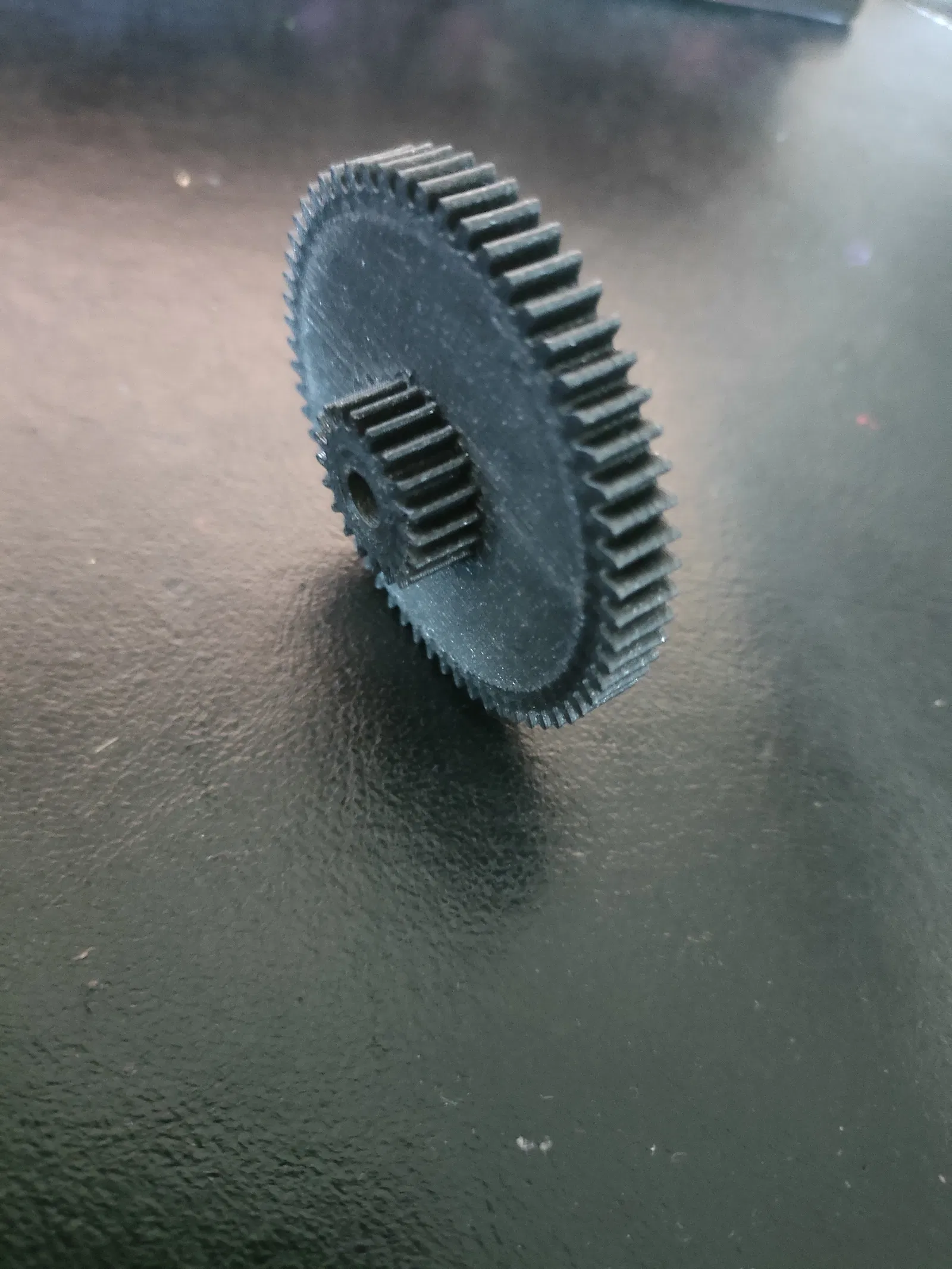

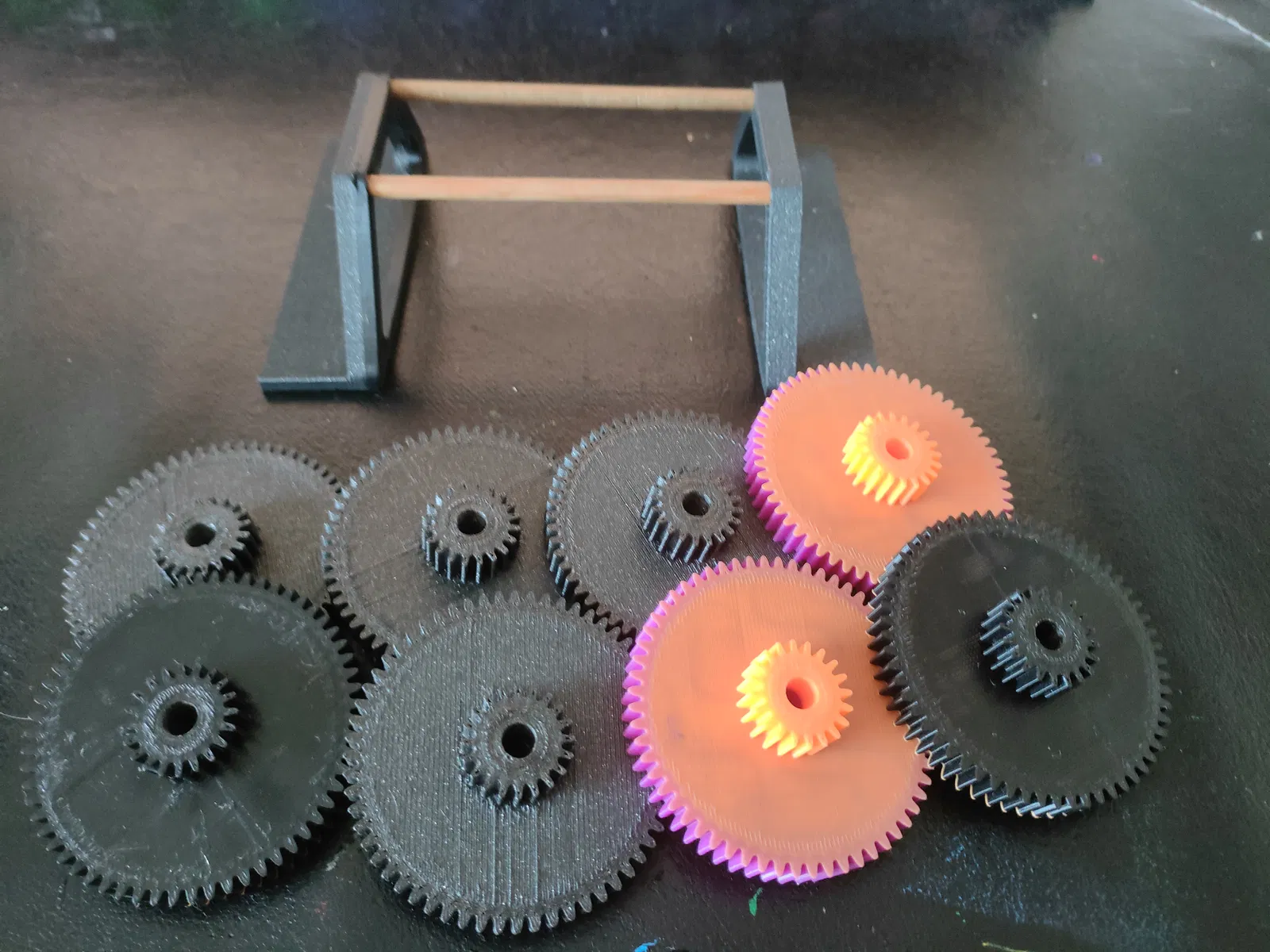

Mỗi bánh răng sẽ tăng tỉ số truyền 3:1, mỗi cấp là 60:20 răng. Mình đã in 8 cái, nhưng có vẻ hơi quá sức vì ma sát. Mình khuyên dùng 6 cái để đạt tốc độ tối đa.

Nếu ở nhà bạn có sẵn rod 5 mm thì quá chuẩn. Mình dùng vài que gỗ kiếm được và chạy rất ổn. Ngoài ra mình cũng có kèm một file rod dài 10 cm để 3D print, dư dùng cho 6 bánh răng.

Thiết lập in khuyến nghị:

0.12 - 0.28 mm layer height

3 walls

10% infill

4 top/bottom layers

Cập nhật 2024-05-28

Mình đã thêm phiên bản thứ hai của bánh răng (Gear v2), có một vòng tròn nhô nhẹ để giảm ma sát khi quay. Cảm ơn @ljbelenky vì gợi ý này!
