Ly Lơ Lửng cải tiến, cân bằng tốt

Đây là bản cải tiến của mẫu khá nổi “Floating Cup (smoother look, foolproof assembly)”, . Bạn xem mẫu đó để lấy thêm ghi chú và hướng dẫn cách in, lắp ráp, kê/chống trong lúc dán keo, v.v.

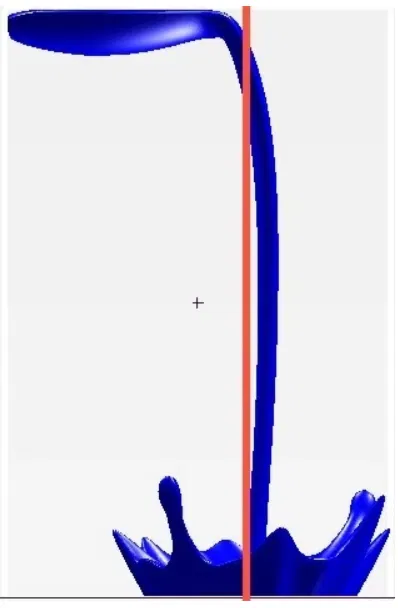

Một số bạn gặp vấn đề giữ cho mô hình đứng cân bằng, không bị ngã ra phía sau. Có thể do chưa nhìn kỹ bản vẽ chỉ cách phải canh góc của phần “stream” (xem hình đính kèm ở đây có kẻ đường đỏ thẳng đứng!) hoặc do các mức infill khác nhau cần dùng. Nhưng kể cả làm đúng, bản cũ vẫn khó chịu được va chạm hoặc bàn rung.

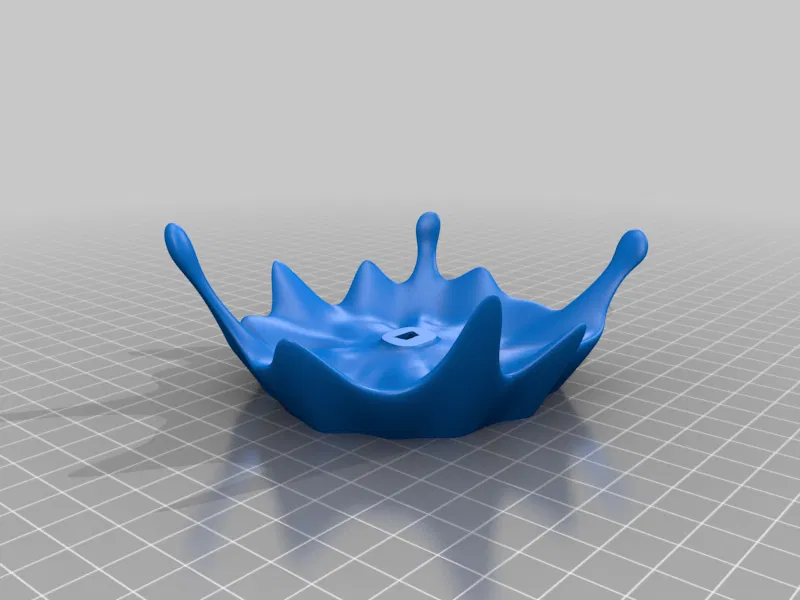

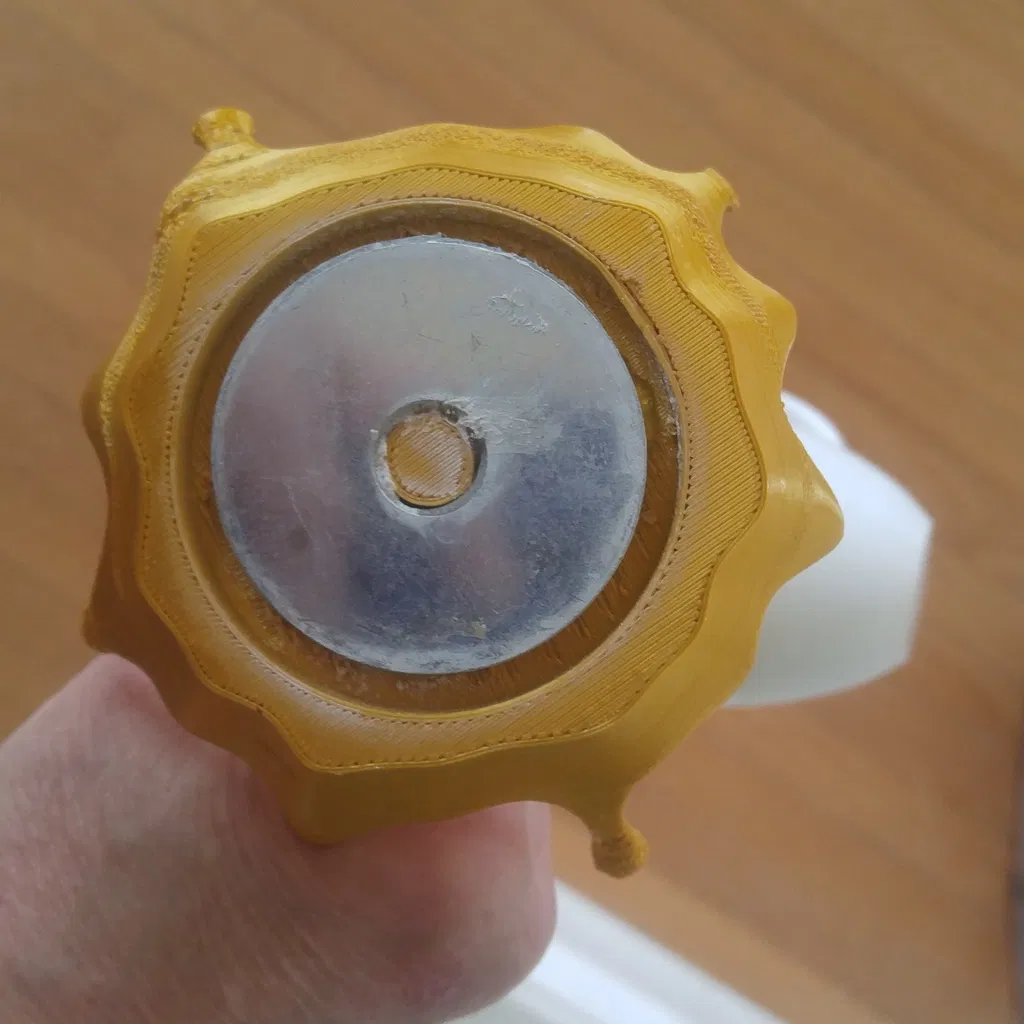

Vì vậy bản này có thêm một hốc rỗng ở đáy phần “splash” để có thể dán thêm vật nặng vào đó. Cục nặng mình dùng (và thiết kế theo) là chồng 3 miếng “carriage bolt washers”, đường kính ngoài 2 inch và đường kính trong 1/2 inch. Có thể có loại washer hệ metric tương đương, nhưng cửa hàng phần cứng chỗ mình không có nhiều đồ metric. Ngoài ra bạn cũng có thể nhét chì bi (lead shot) hoặc các loại vật nặng vào hốc rồi đổ epoxy để làm phần đế nặng hơn.

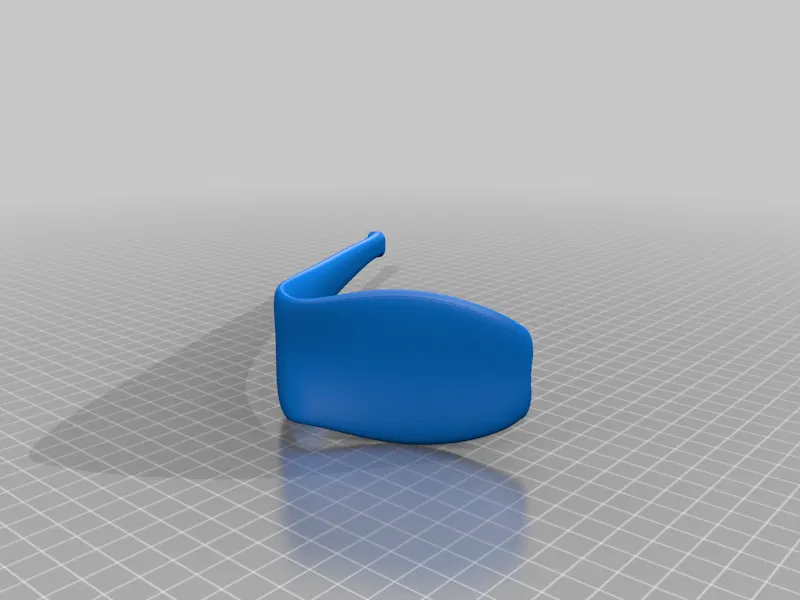

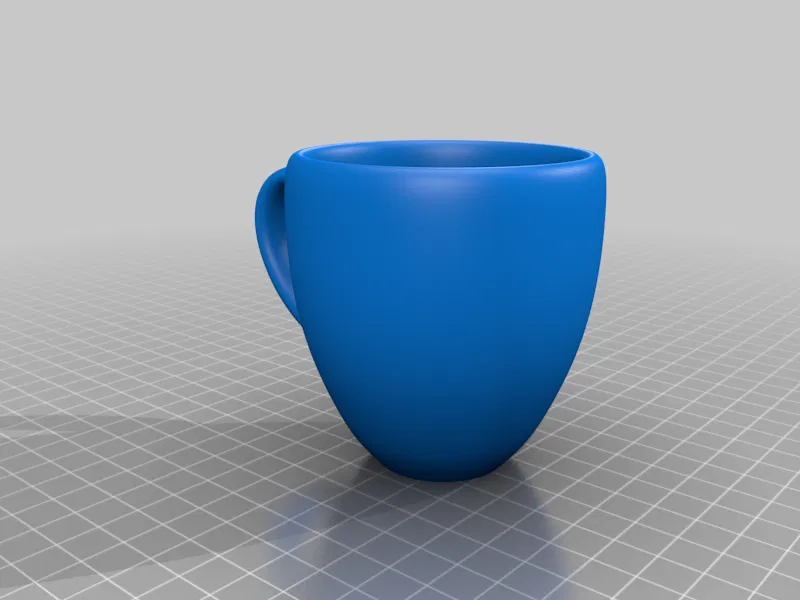

Vì cũng có chuyện khó giữ cho cái ly dán chắc vào phần stream (nhất là sau khi bị ngã!), file STL của stream cũng được chỉnh lại: thêm nhiều lỗ nhỏ trên bề mặt khu vực dán vào ly. Nhờ vậy keo bám vào stream tốt hơn. Mình không thêm lỗ ở phần ly để bạn còn xoay quai ly theo đúng hướng bạn muốn lúc dán. Nếu muốn, bạn có thể tự khoan vài lỗ ngắn, nông ở hông ly trong khu vực đó.

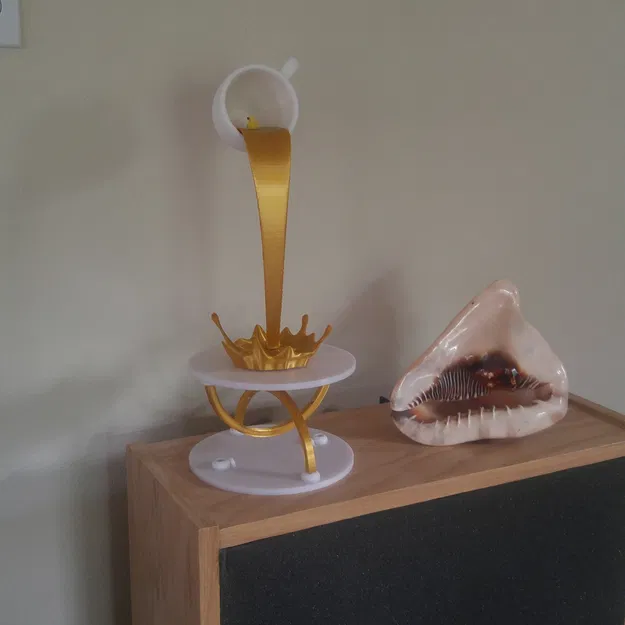

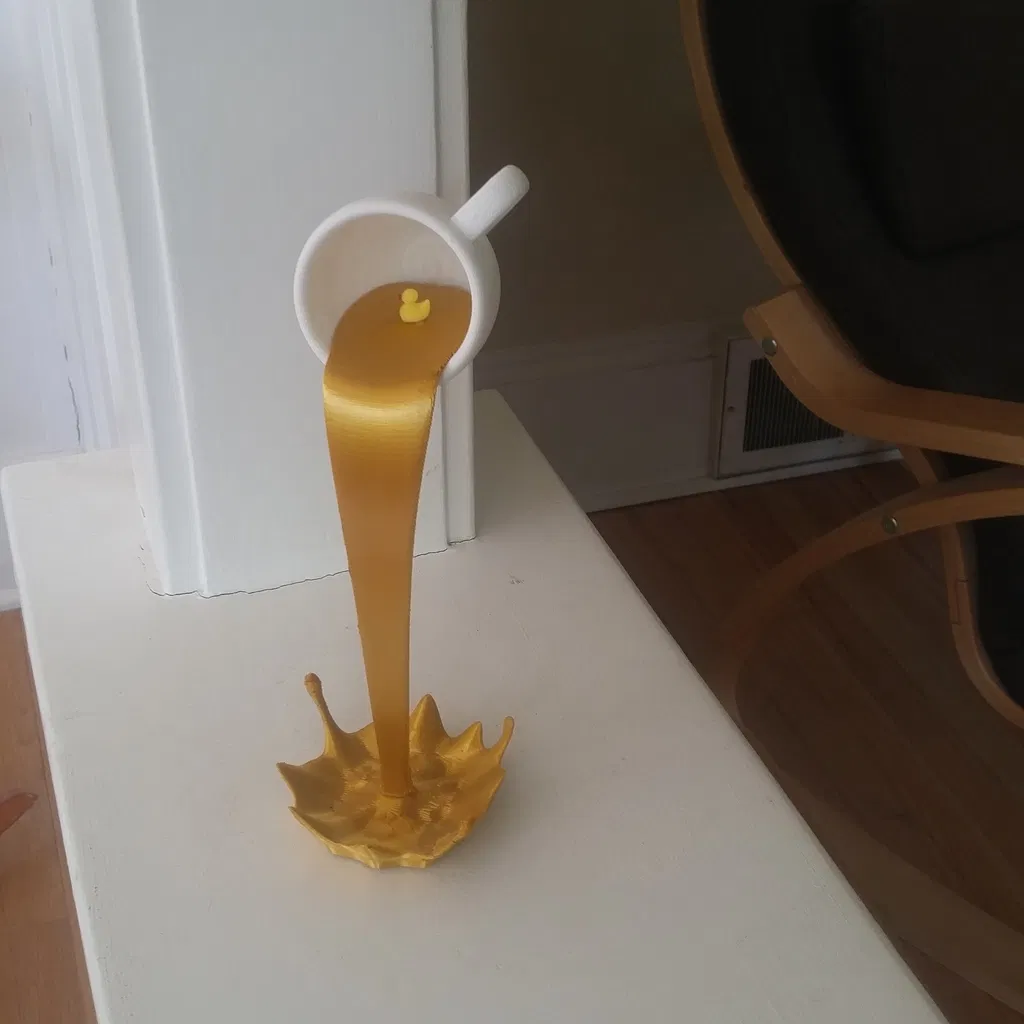

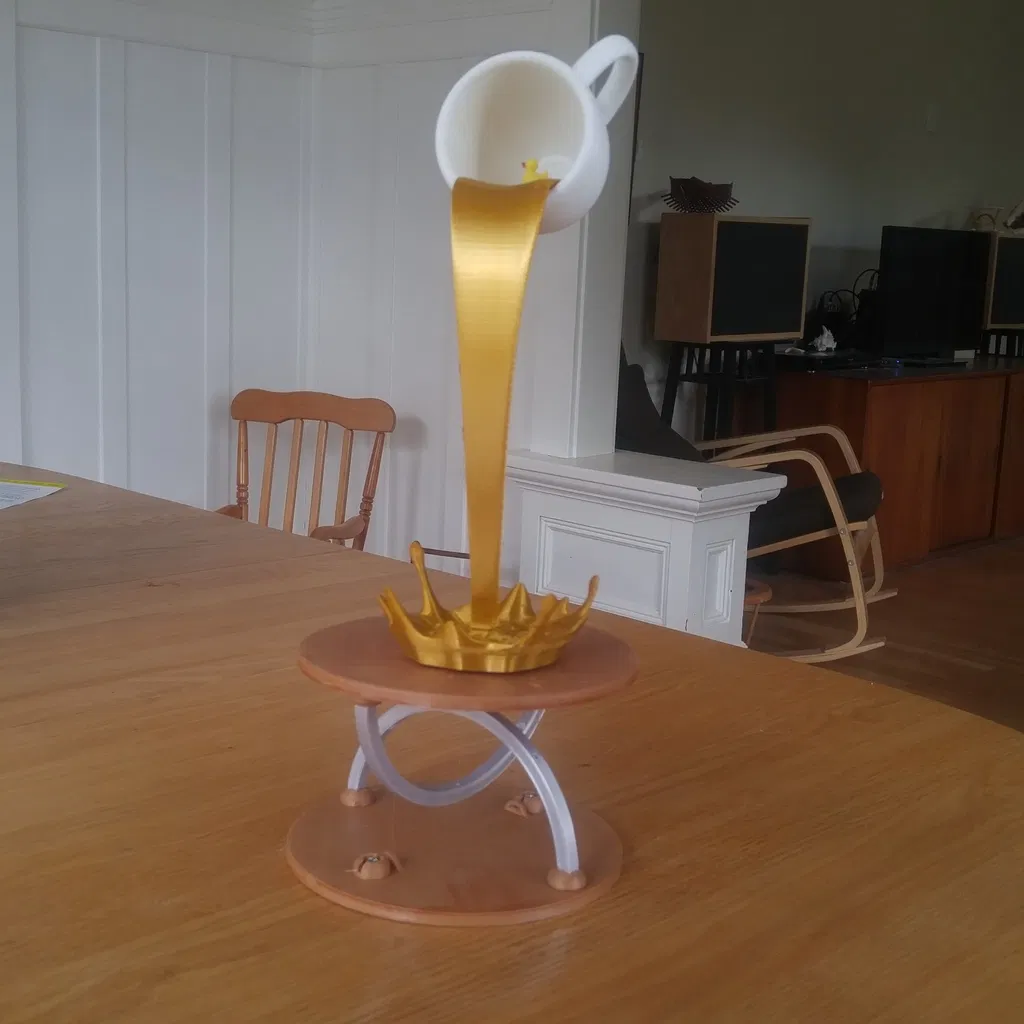

Bản ví dụ trong hình dĩ nhiên lại có thêm một con vịt bơi, và được in màu gold. Mình cũng có thêm ảnh chụp nó đứng trên vài “tensegrity tables” cho hút mắt hơn. https://www.thingiverse.com/thing:4292334 https://www.thingiverse.com/thing:4335706

Print Settings

Resolution:

0.24mm height, 0.4mm nozzle

Infill:

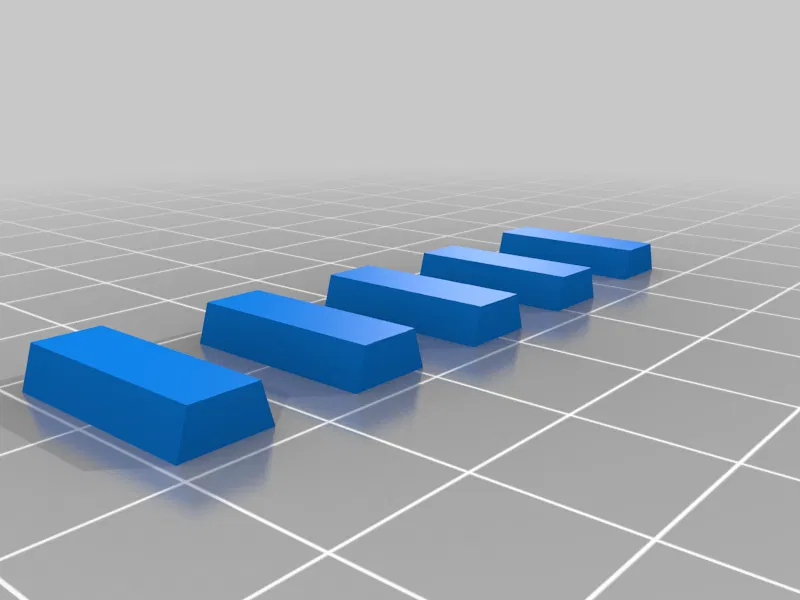

cho phần “splash” 85%; cho phần stream và ly “5%”; cho các chốt hình thang (trapezoidal pins) 25%

Notes:

Quan trọng -- xem hướng dẫn của mẫu gốc tại
